2А112 Верстат свердлильний настільний з варіатором
Опис, характеристики, схеми

Відомості про виробника настільно-свердлувального верстата моделі 2А112

Виробник настільно-свердлувального верстата моделі 2А112 - Навчально-виробничі майстерні при Московському станкоінструментальному технікумі УПМ МСІТ , м. Москва.

2А112 Верстат свердлильний настільний з варіатором. Призначення та сфера застосування

Настільний свердлильний верстат 2А112 призначений для свердління отворів та нарізування різьблення в дрібних деталях з чавуну, сталі, кольорових сплавів та неметалічних матеріалів в умовах промислових підприємств, ремонтних майстерень та побутових майстерень.

Верстат 2А112 дозволяють виконувати такі операції:

• свердління
• зенкерування
• розгортання
• розсвердлювання

Принцип роботи та особливості конструкції верстата 2А112

Простота конструкції забезпечує легкість керування, надійність та довговічність верстатів.

Варіатор - основна особливість свердлувального верстата 2а112 . Варіатор - механізм безступінчастого регулювання швидкості обертання шпинделя від 700 до 4000 об/хв за постійної швидкості обертання валу двигуна. Оригінальна конструкція натягу ремінної передачі дозволяє не стежити за натягом ременя під час зміни швидкості обертання шпинделя.

Відлік глибини свердління провадиться по лімбу на валу рукоятки ручної подачі шпинделя.

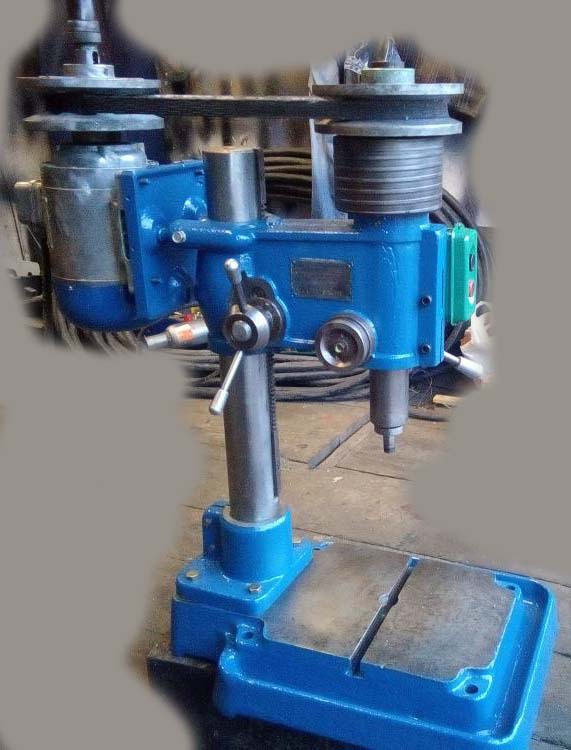

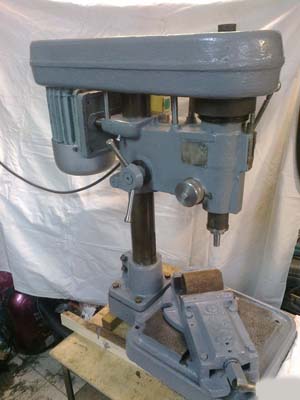

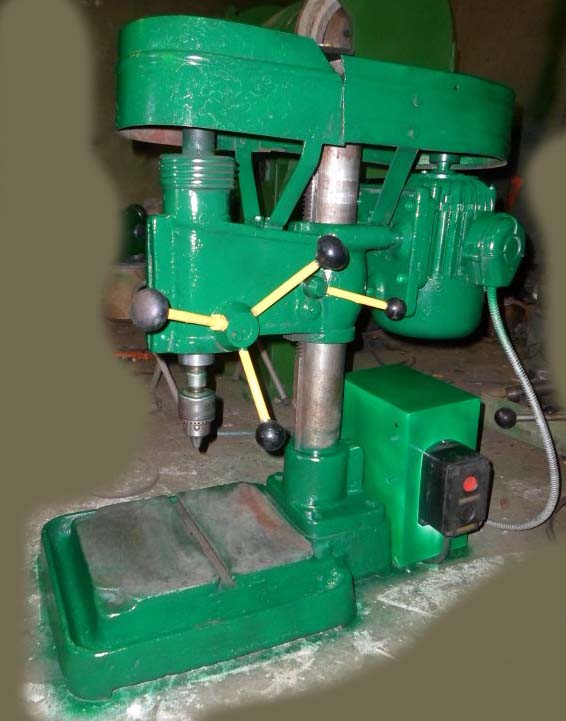

Загальний вигляд свердлильного верстата 2А112

Фото свердлильного верстата 2а112

Фото свердлильного верстата 2а112

Фото свердлильного верстата 2а112

Фото свердлильного верстата 2а112

Розташування складових частинин свердлильного верстата 2А112

Розташування основних вузлів свердлувального верстата 2а112

Розташування складових частинин настільно-свердлувального верстата 2А112. Дивитись у збільшеному масштабі

Специфікація складових частинин свердлильного верстата 2А112

1. Ведений шків (варіатор)
2. Піноль шпинделя (шпиндельна гільза)
3. Рейкова шестерня для переміщення пінолі шпинделя
4. Рейкова шестерня для переміщення шпиндельної бабки (траверси)
5. Ведучий шків
6. Притискна пружина
7. Колона із зубчастою рейкою довжиною 308 мм.
8. Кронштейн кріплення колони до плити
9. Шпиндельна бабка
10. Затискний пристрій шпиндельної бабки на колоні
11. Електропривід
12. Плита (робочий стіл)
13. Плита підмоторна
14. Шпиндель
15. Кожух приводного ременя

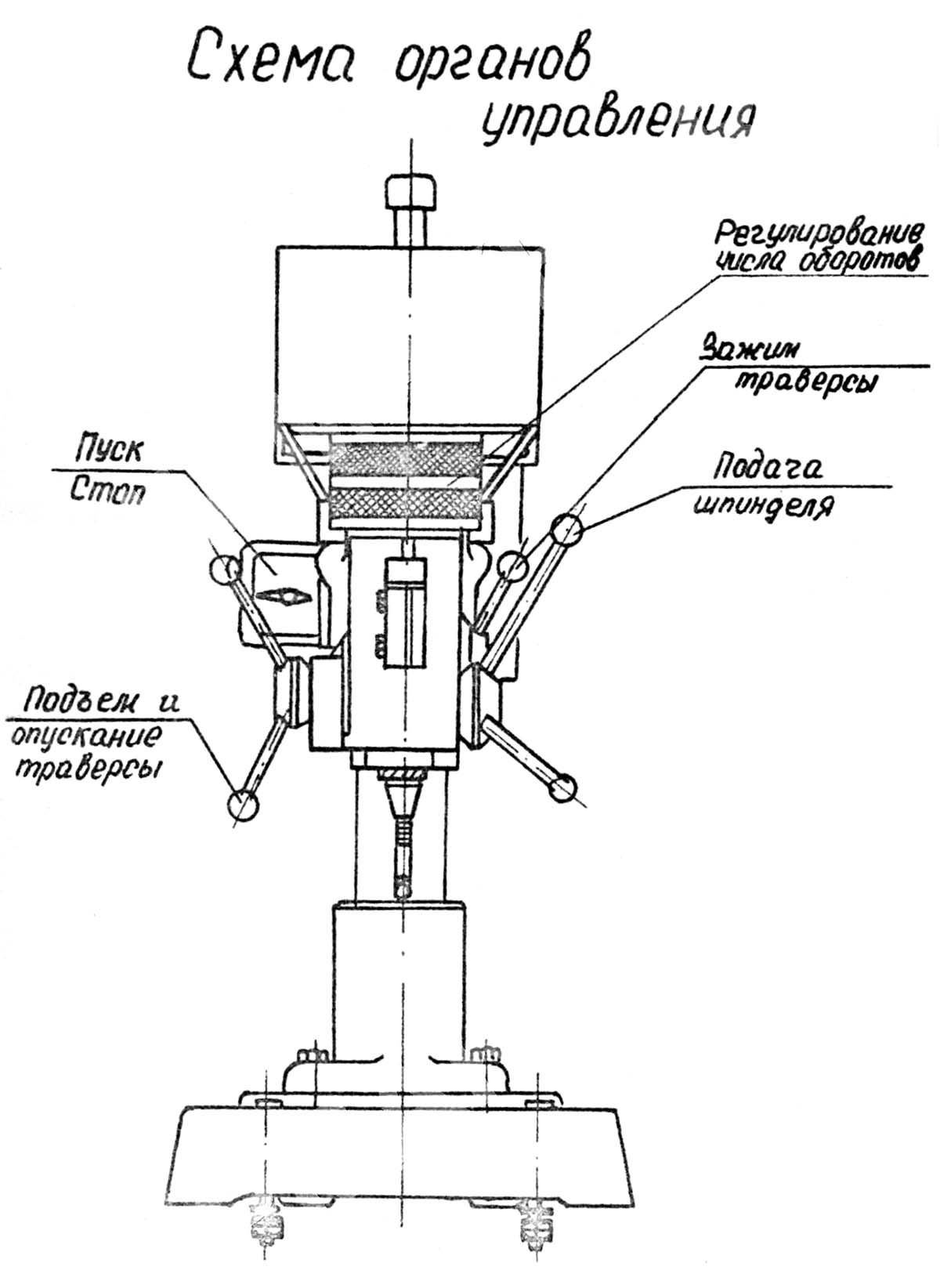

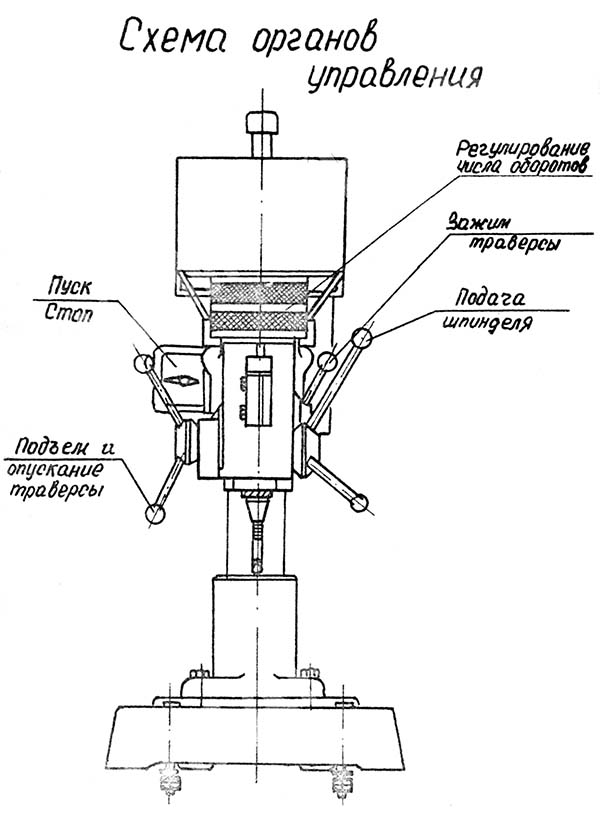

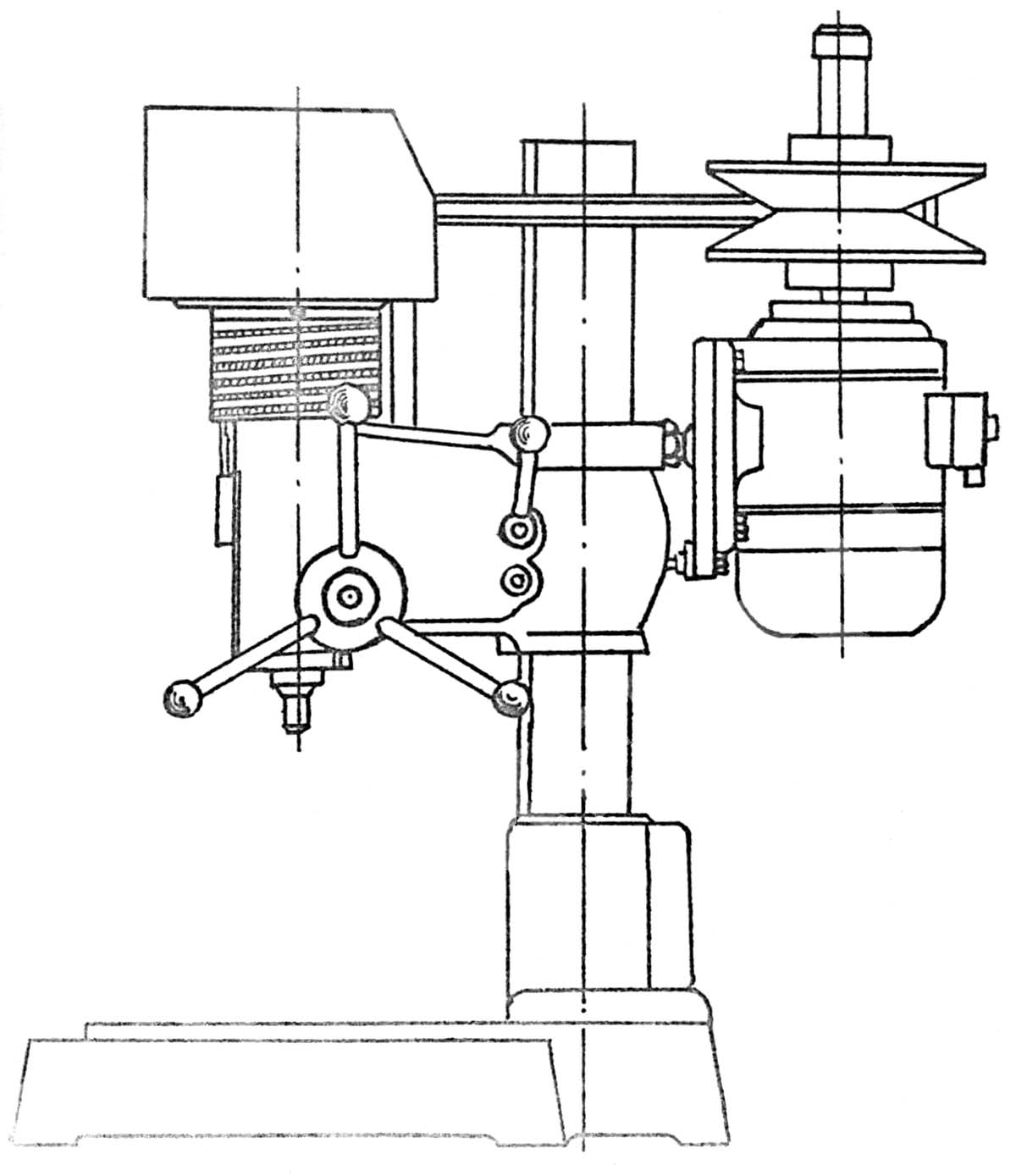

Розташування органів керування свердлильним верстатом 2А112



Розташування органів керування свердлильним верстатом 2а112

Розташування складових частинин настільно-свердлувального верстата 2А112. Дивитись у збільшеному масштабі





Специфікація органів керування верстата 2А112

1. Рукоятка ручної подачі шпинделя
2. Рукоятка фіксації шпиндельної бабки на колоні
3. Рукоятка для переміщення шпиндельної бабки колонкою
4. Кнопки керування електродвигуном
5. Гайка для регулювання швидкості обертання шпинделя

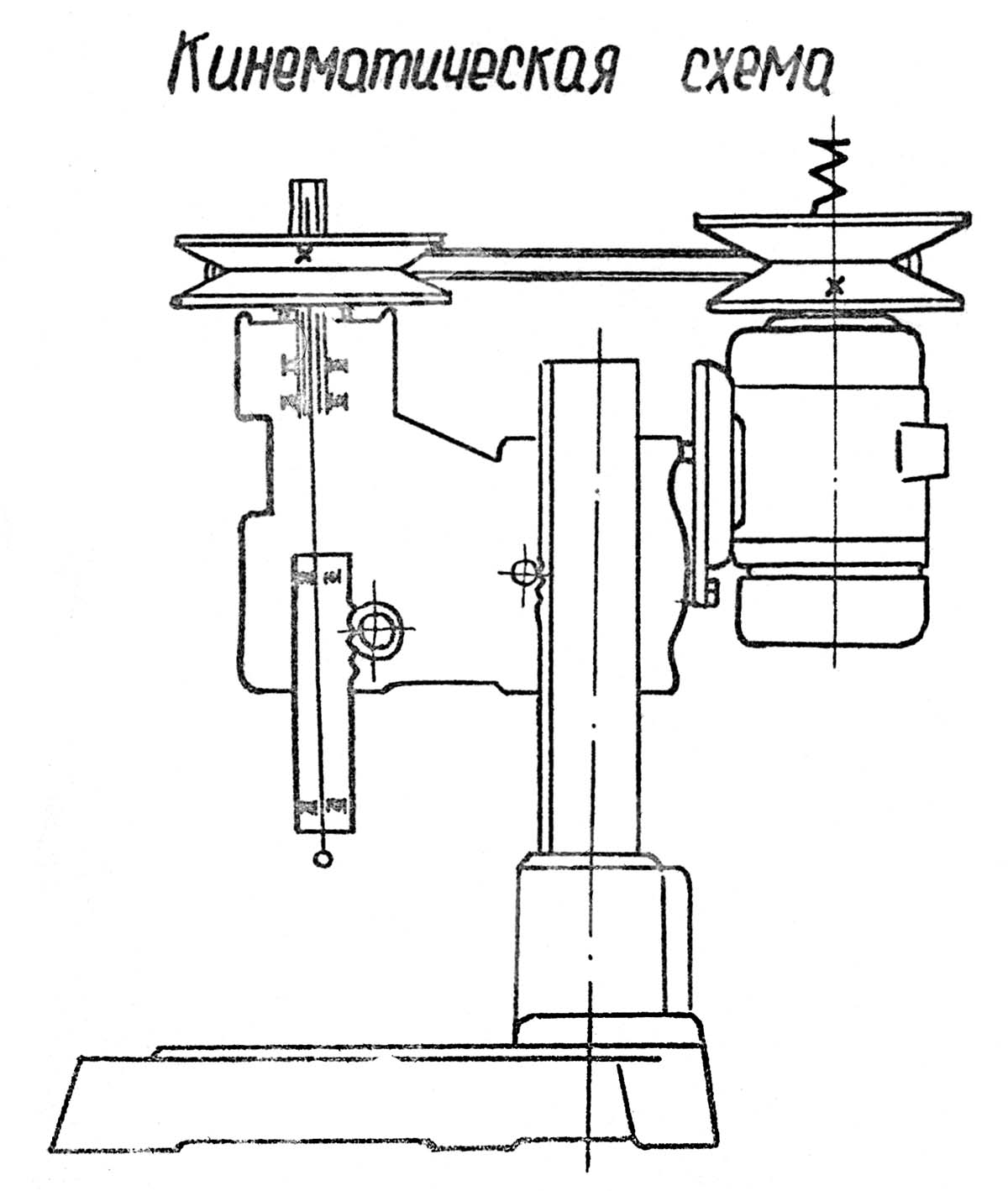

Кінематична схема свердлильного верстата 2А112



Кінематична схема свердлильного верстата 2а112

Кінематична схема свердлильного верстата 2А112. Дивитись у збільшеному масштабі





Конструкція свердлильного верстата 2А112

Привід головного руху осуществляется от електродвигуна ДПД22—4 или А09 через клиноременную передачу (текстропный ремень клинообразного профиля). Рух передається от ведущего шкива к ведомому і далее на шпиндель і инструмент.

Скорость обертання шпинделя бесступенчато регулируется при помощи гайки, расположенной под шкивом шпинделя. При выкручивании гайки через упорный подшипник увеличивается давление на нижнюю часть шкива-варіатора, диаметр шкива увеличивается, скорость обертання шпинделя умньшается. Натяжение приводного ремня при етом увеличивается, что приводит к тому, что половинки приводного шкива раздвигаются і диаметр шкива уменьшается, а натяжение реня остается постоянным.

Верстат работает з ручной подачей. Подача осуществляется от рукоятки через реечную шестерню 3, пиноль 2 і радиально-упорный подшипник к ней. Высота шпиндельной бабки устанавливается рукояткой з реечной шестерней 4 і зажимается рукояткой зажиму на колонне.

ВНИМАНИЕ!

Скорость переключать только на ходу.

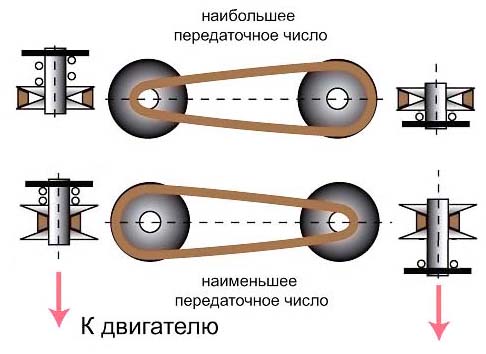

Принцип роботи варіатора сверлильного верстата 2А112



Принцип роботи варіатора сверлильного верстата 2а112

На рисунке слева показан ведущий шкив сверху которого прижимная пружина в разрезе в разжатом і сжатом состоянии. Усилие прижимной пружины регулирует натяжение ремня.

Справа - ведомый шкив знизу которого упорный подшипник в разрезе. Упорный подшипник находится между нижней тарелкой шкива і круглой гайкой, регулирующей диаметр ведомого шкива.

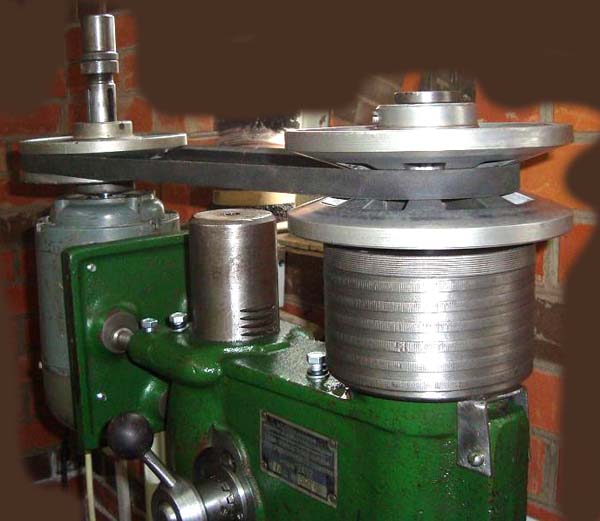

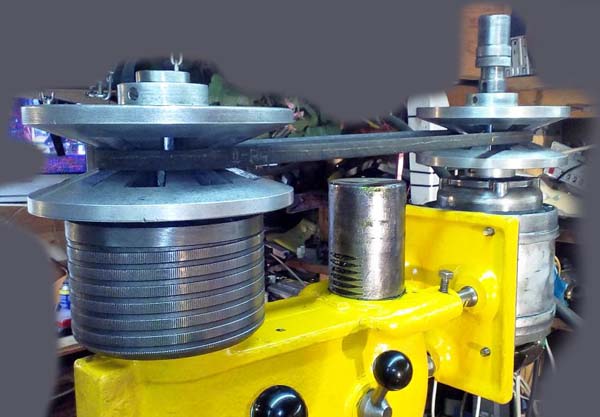

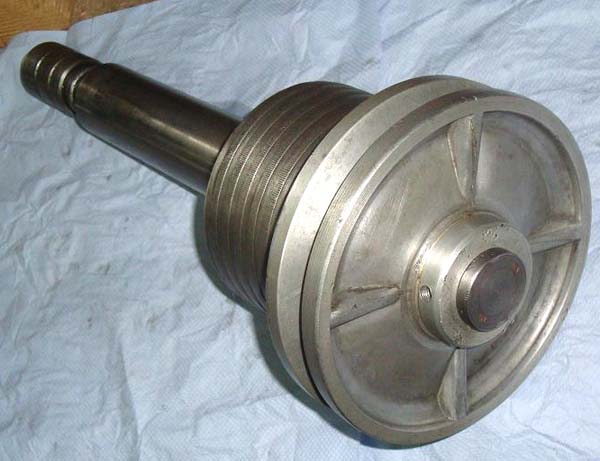

Шпиндель з вариатором в сборе



Шпиндель з вариатором в сборе






Шпиндель з вариатором в сборе

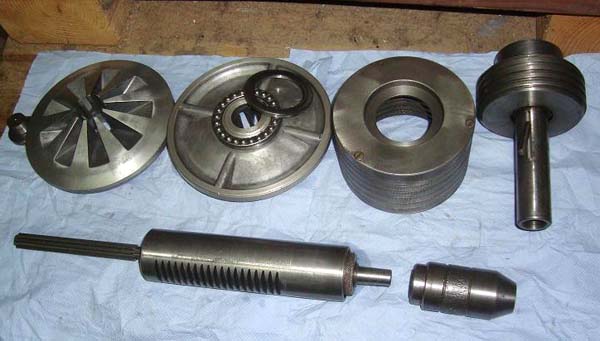

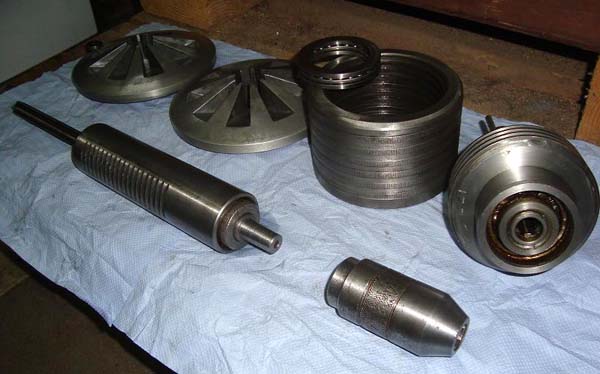

Детали варіатора і шпинделя верстата



Детали варіатора і шпинделя верстата






Детали варіатора і шпинделя верстата

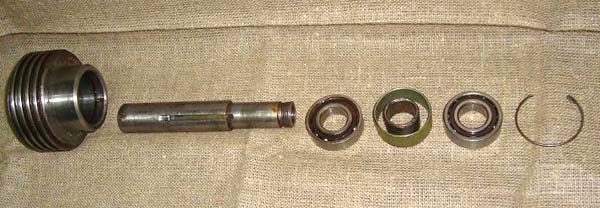

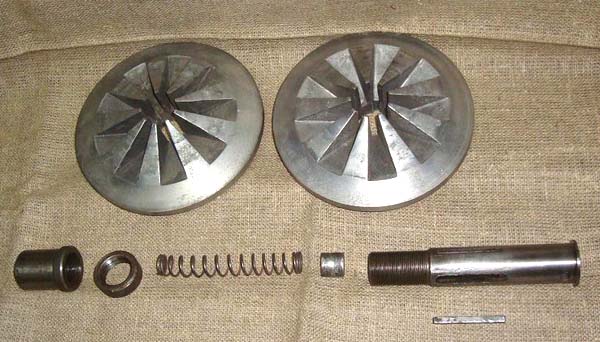

Детали приводного шкива сверлильного верстата 2А112



Детали приводного шкива верстата 2а112




Верхний конец пружины упирается в дно стакана, навинченного на втулку, нижний конец упирается в штифт верхней тарелки составного шкива.

Нижня тарелка шкива закреплена нерухомо на втулке, верхняя тарелка перемещается по втулке, в зависимости от силы натяжения ремня і налаштування пружины, изменяя тем самым диаметр шкива.




Детали варіатора сверлильного верстата 2А112



Детали варіатора сверлильного верстата 2а112

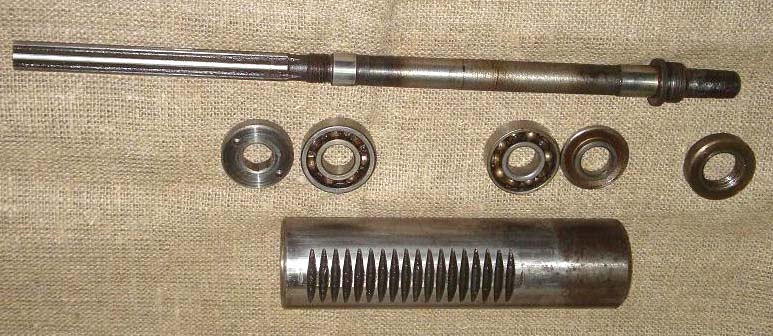

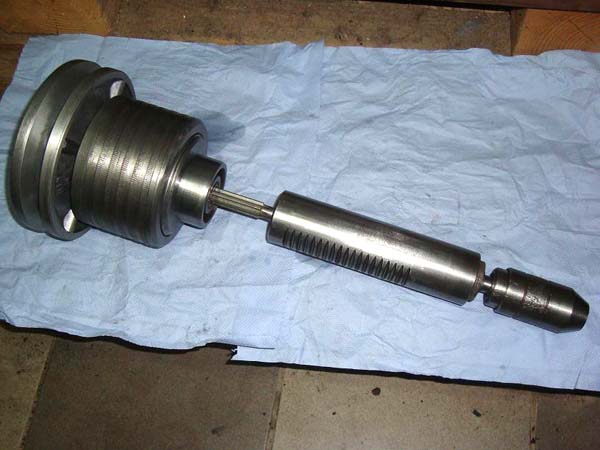

Пиноль (гильза шпинделя) і шпиндель сверлильного верстата 2А112



Пиноль і шпиндель сверлильного верстата 2а112

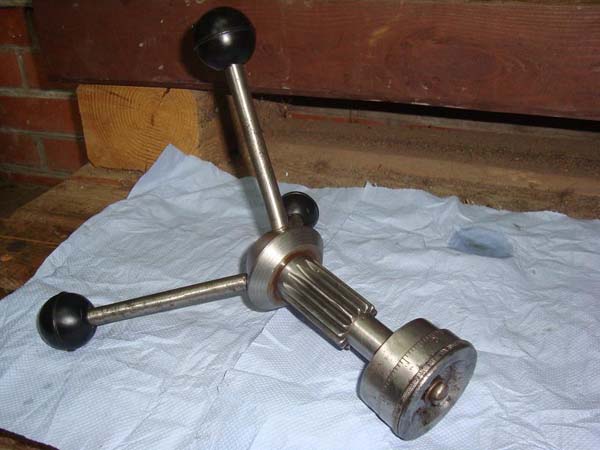

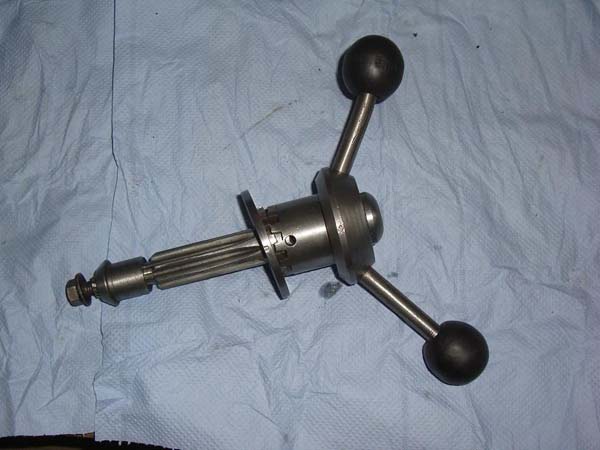

Механізм подъема і опускания пиноли (гильзы шпинделя) в сборе



Механізм подъема і опускания пиноли в сборе




Механізм подъема і опускания пиноли состоит:

• Рукоятка ручной подачі шпинделя
• Реечная шестерня
• Втулка з возвратной пружиной
• Лимб

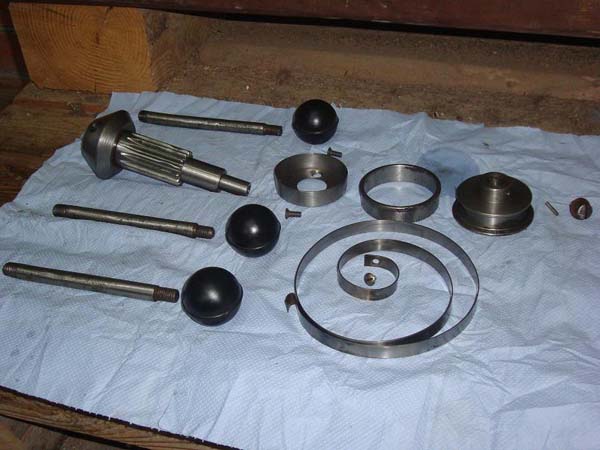

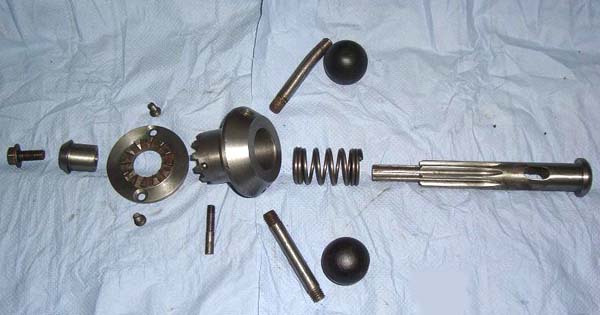

Детали механізм подъема і опускания пиноли (гильзы шпинделя)



Детали механізм подъема і опускания пиноли




Механізм подъема і опускания шпиндельной бабки



Механізм подъема і опускания шпиндельной бабки




Детали механізм подъема і опускания шпиндельной бабки



Детали механізм подъема і опускания шпиндельной бабки

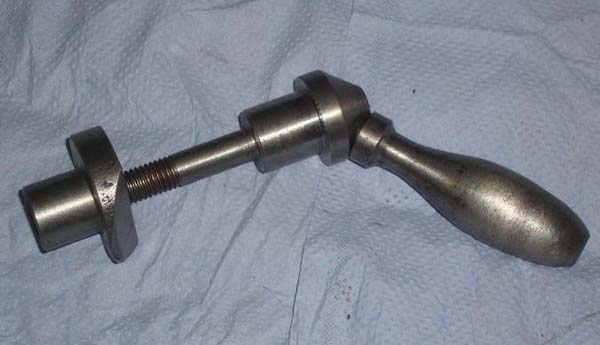

Механізм зажиму шпиндельной бабки на колонне



Механізм зажиму шпиндельной бабки на колонне

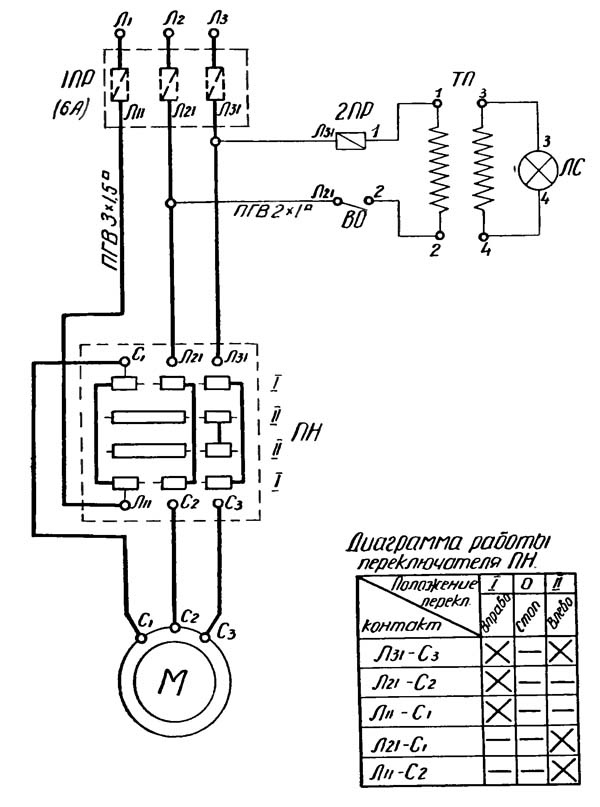

Електроустаткування і електрична схема сверлильного верстата 2А112



Електрична схема сверлильного верстата 2а112






2А112 Верстат сверлильный настільний з вариатором. Відеоролик.












Технічні характеристики верстата 2А112

Наименование параметра	2М112	2А112
Основні параметри верстата
Наибольший диаметр сверления, мм	12	12
Наименьшее і наибольшее расстояние от торца шпинделя до стола	0..400	0..400
Відстань від осі вертикального шпинделя до направляючих стійки (виліт), мм	190	160
Робочий стіл
Ширина робочої поверхні столу, мм	250	250 x 280
Число Т-подібних пазів	3	1
Шпиндель
Найбільше переміщення шпиндельної головки (траверси) колоною, мм
Хід гільзи шпинделя, мм	100	100
Частота обертання шпинделя, об/хв	450, 800, 1400, 2500, 4500	400..4000
Кількість швидкостей шпинделя	5	б/с
Конус шпинделя	Морзе В18	Морзе 2А
Привід
Електродвигун приводу головного руху, кВт	0,55	0,5
Габарит та маса верстата
Габарити верстата (довжина ширина висота), мм	795 х 370 х 950	700 х 300 х 800
Маса верстата, кг	120	100





Список літератури

1. Настільно-свердлильний верстат 2А112. Паспорт, 1978


2. Барун В.А. Робота на свердлильних верстатах,1963
3. Вінніков І.З., Френкель М.І. Свердлильник, 1971
4. Вінніков І.З. Свердлильні верстати та робота на них, 1988
5. Лоскутов B.В Свердлильні та розточувальні верстати, 1981
6. Панов Ф.С. Робота на верстатах з ЧПУ, 1984
7. Попов В.М., Гладиліна І.І. Свердлильник, 1958
8. Сисоєв В.І. Довідник молодого свердлувальника,1962
9. Тепінкічієв В.К. Металорізальні верстати, 1973
