3А110 Верстат круглошліфувальний універсальний напівавтомат
Схеми, опис, характеристики

Відомості про виробника круглошліфувального верстата напівавтомата 3А110

Виробник круглошліфувального верстата напівавтомату 3А110 - Тбіліський завод шліфувальних верстатів.

3А110 Верстат круглошліфувальний із горизонтальним шпинделем універсальний напівавтомат. Призначення та сфера застосування

Круглошліфувальний верстат 3А110 призначений для шліфування циліндричних та конічних зовнішніх та внутрішніх, а також торцевих поверхонь деталей.

На верстатах 3А110 , що мають гідравлічний механізм врізання, можна виконувати такі види обробки:

• поздовжнє та врізне шліфування при ручному управлінні;
• врізне шліфування до упору при напівавтоматичному циклі роботи.
• поздовжнє шліфування з автоматичною поперечною подачею, що здійснюється при реверсі столу;

Верстати 3А110 можуть застосовуватись на приладобудівних заводах, заводах паливної, гідравлічної та пневматичної апаратури, на заводах інструментальної, верстатобудівної та годинної промисловості.

Шліфування виробів на верстаті 3А110 може проводитися в нерухомих центрах, трикулачковому патроні, цангах.

Шліфувальна бабка та бабка вироби виконані поворотними, внутрішньошліфувальний шпиндель - відкидний на шарнірній осі.

У верстаті автоматизовано:

• поздовжній хід столу
• швидке підведення та відведення шліфувальної бабки
• подача на врізання кола після кожного подвійного ходу столу
• включення та зупинення обертання шпинделя бабки виробу
• включення та вимикання подачі охолоджувальної рідини

Точність обробки циліндричних поверхонь:

• некруглість 0,005 мм
• нециліндричність 0,002 мм
• Площина торцевої поверхні зразка 0,005 мм.

Клас точності верстата Ст.

Габарит робочого простору посадкові та приєднувальні бази верстата 3А110

Габарит робочого простору круглошліфувального верстата 3а110

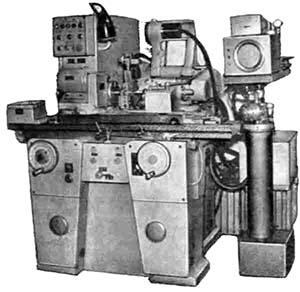

Загальний вигляд круглошліфувального верстата 3А110

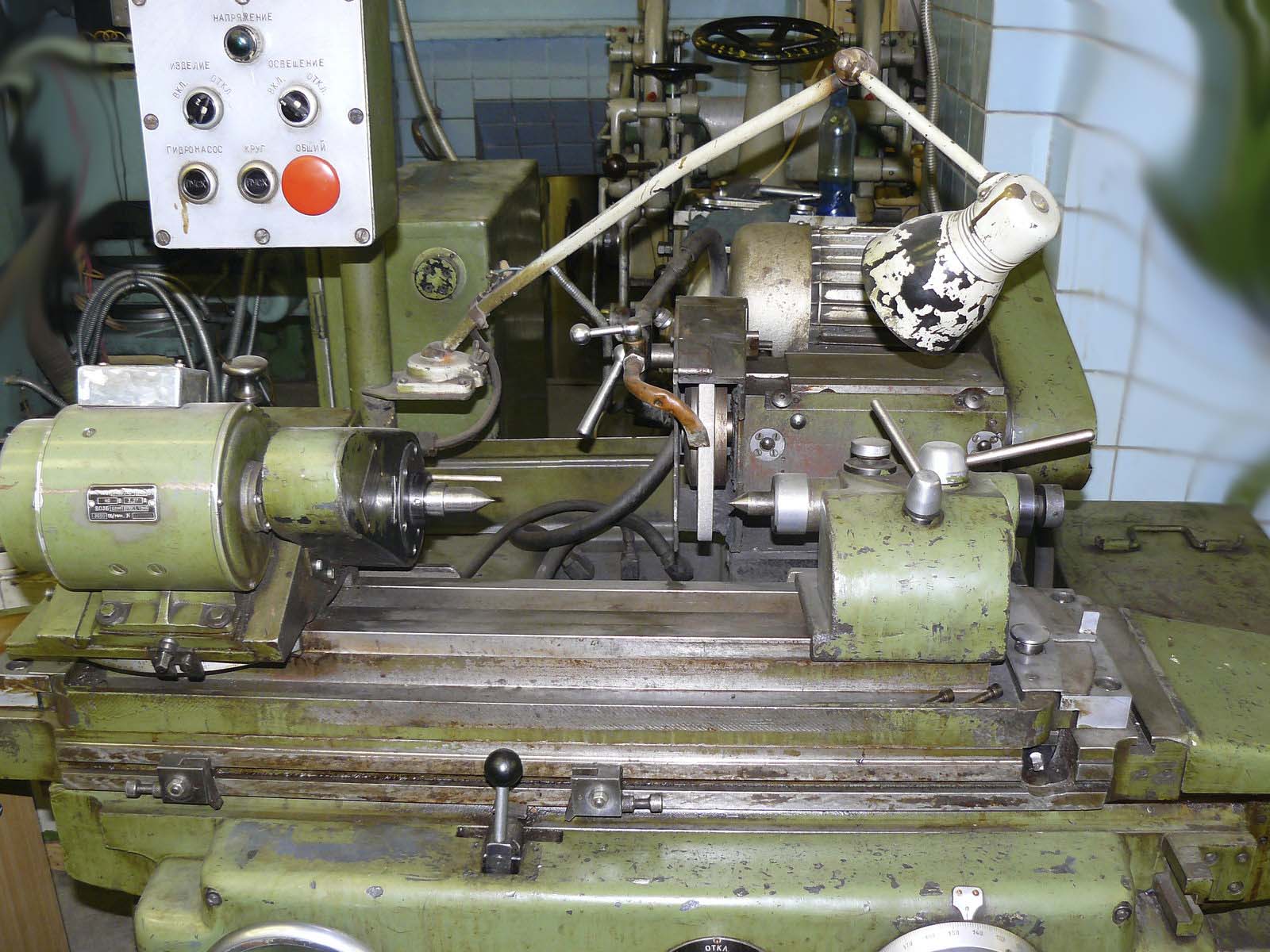

Фото круглошліфувального верстата 3а110

Фото круглошліфувального верстата 3А110. Дивитись у збільшеному масштабі

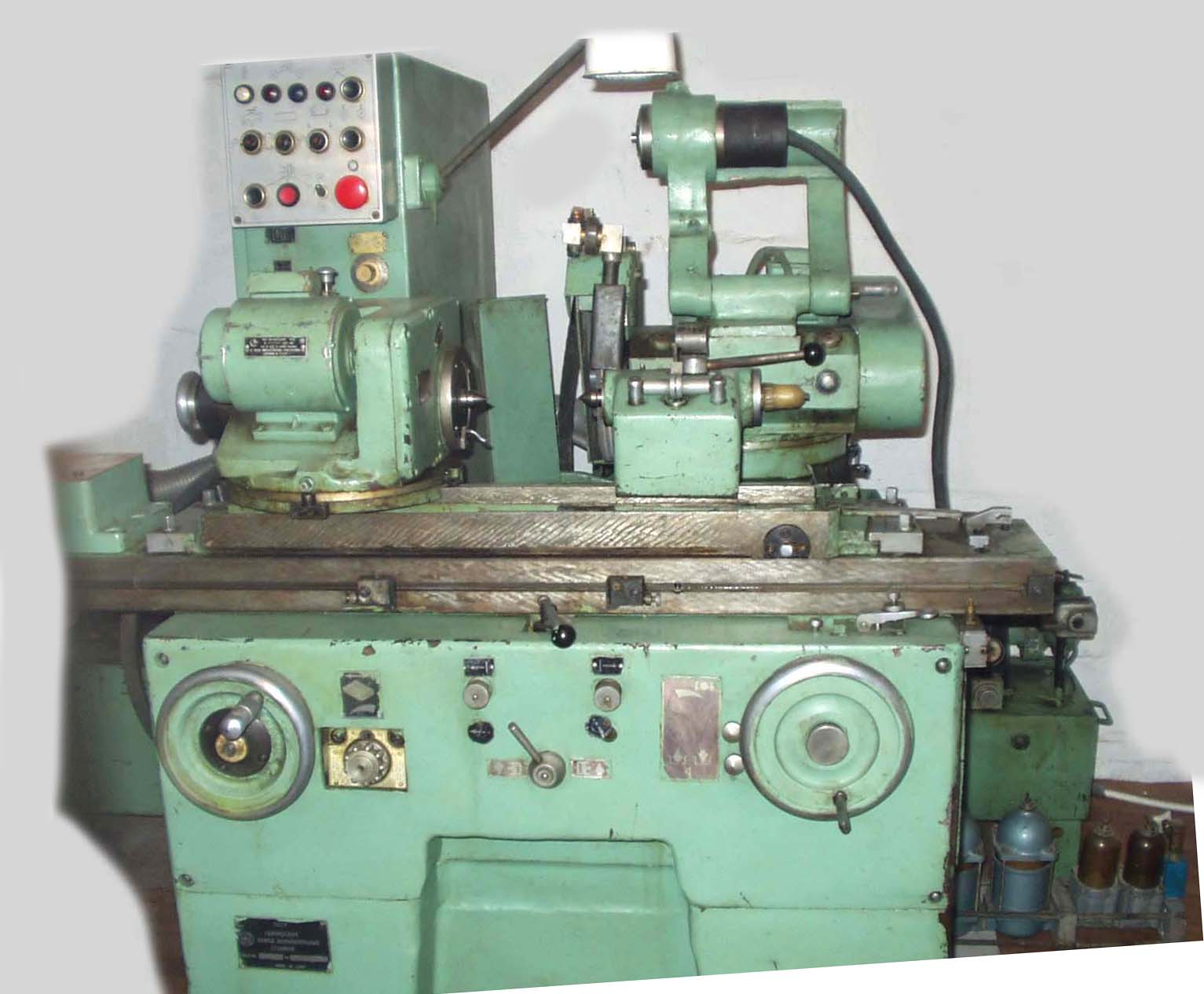

Фото круглошліфувального верстата 3а110

Фото круглошліфувального верстата 3А110. Дивитись у збільшеному масштабі

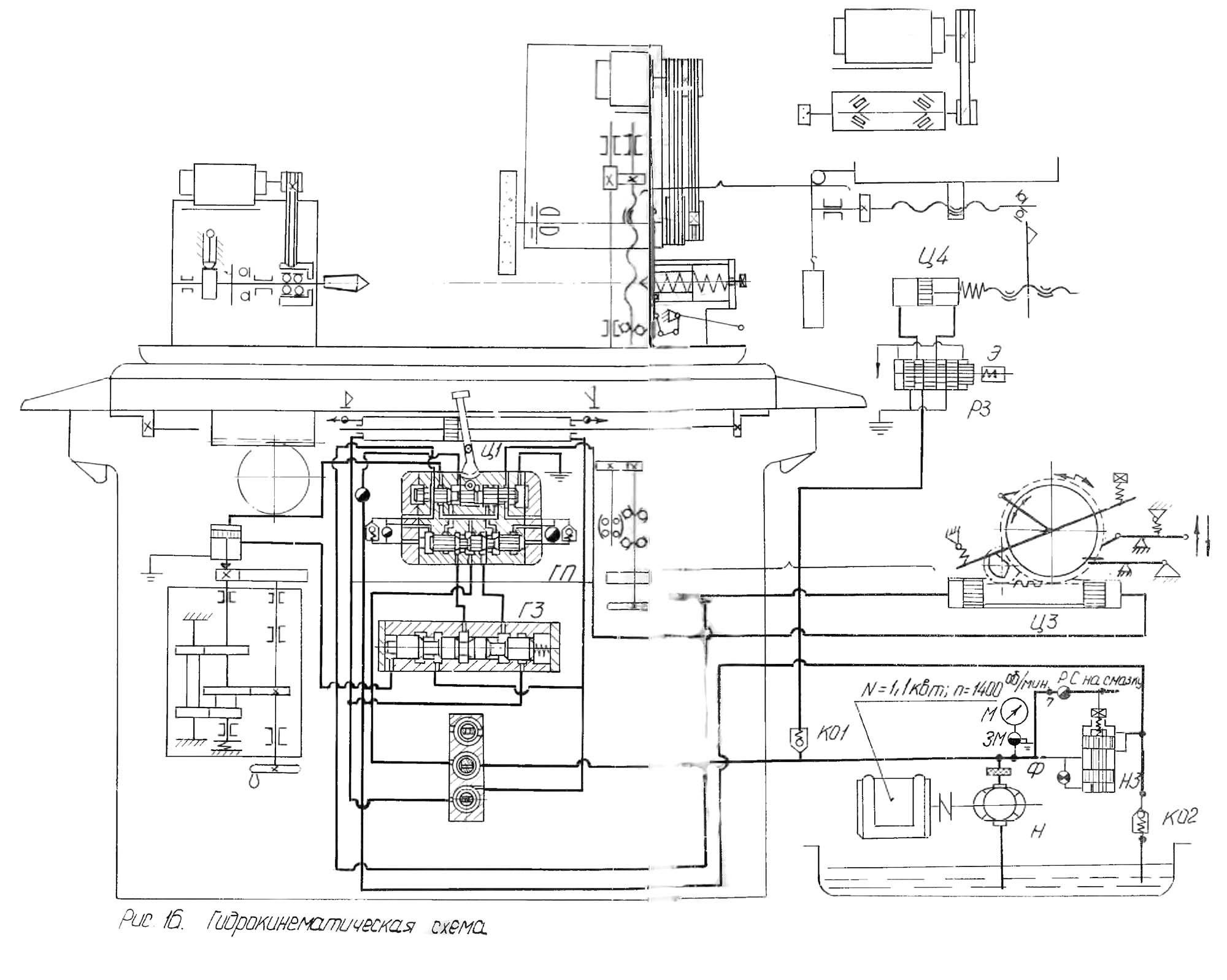

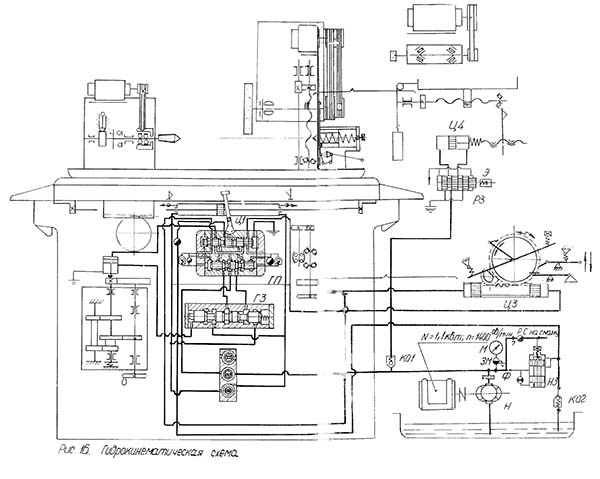

Кінематична схема круглошліфувального верстата 3А110

Кінематична схема круглошліфувального верстата 3А110

Кінематична схема круглошліфувального верстата 3А110. Дивитись у збільшеному масштабі

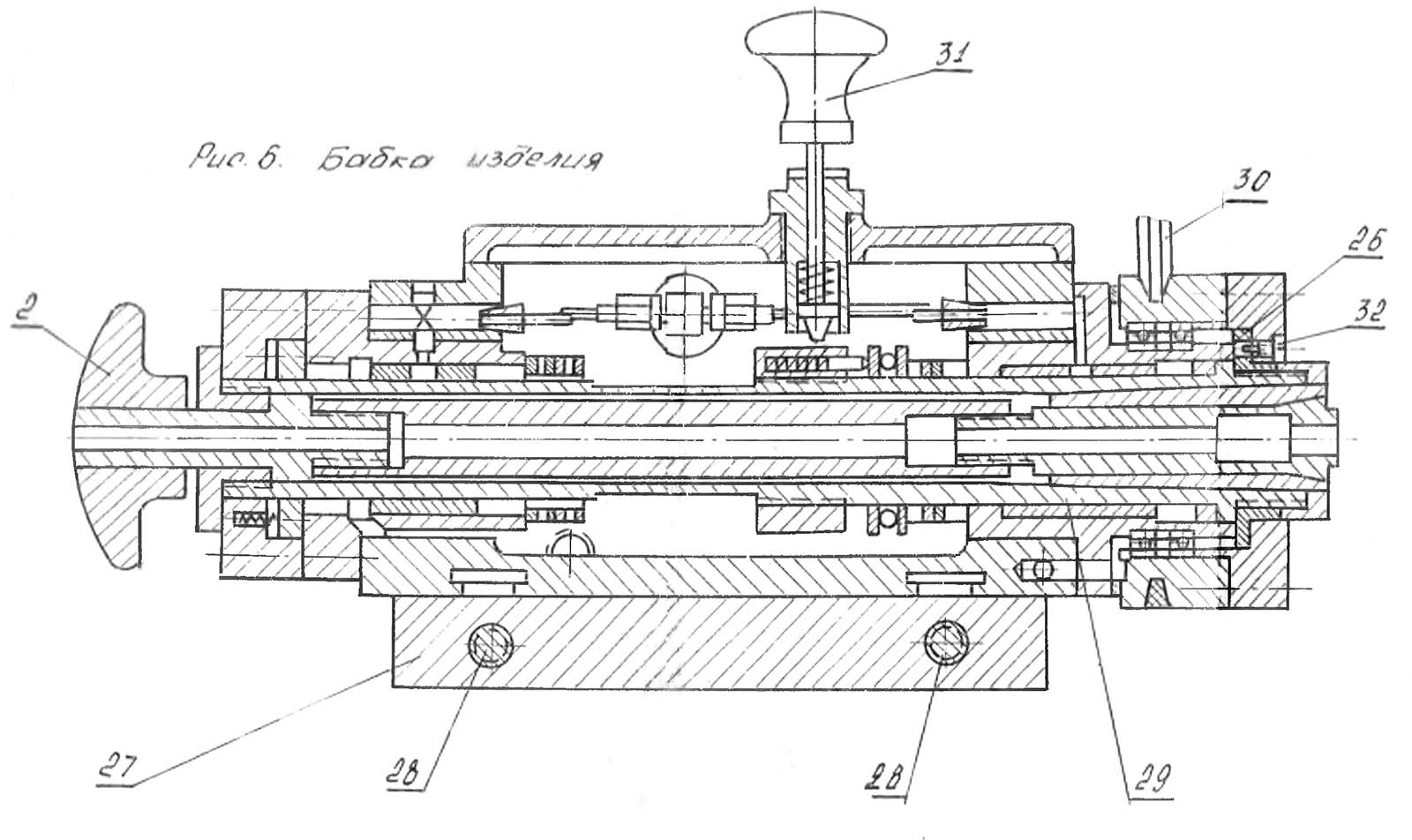

Бабка виробу круглошліфувального верстата 3А110

Бабка виробу круглошліфувального верстата 3А110. Дивитись у збільшеному масштабі

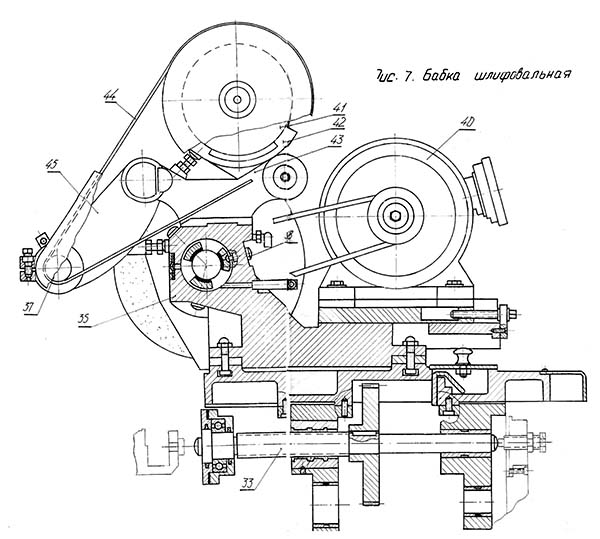

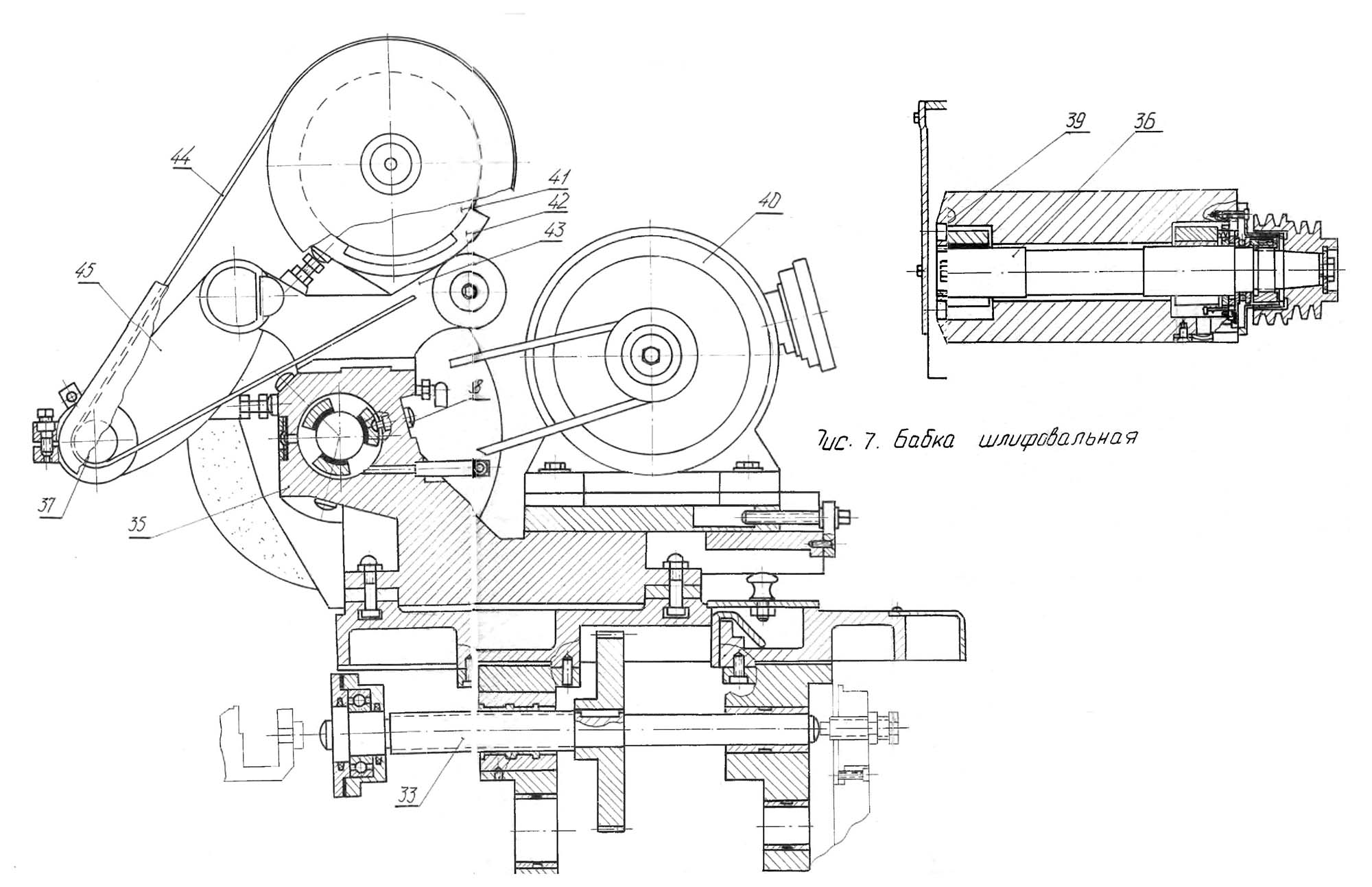

Шліфувальна бабка круглошліфувального верстата 3А110

Шліфувальна бабка круглошліфувального верстата 3А110. Дивитись у збільшеному масштабі

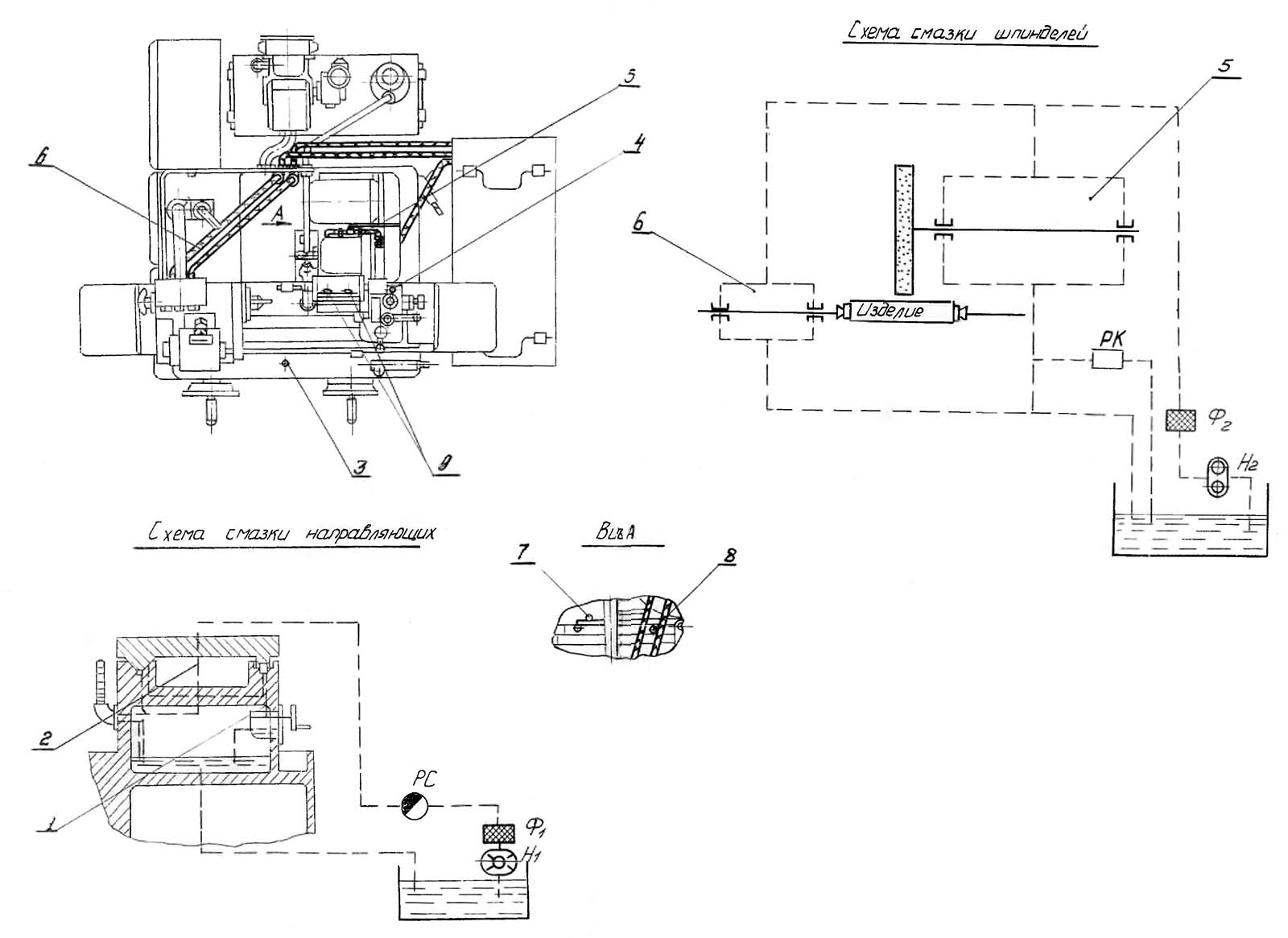

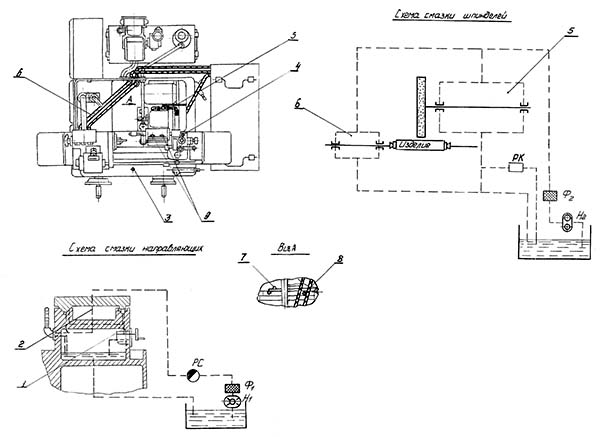

Схема мастила круглошліфувального верстата 3А110

Схема мастила круглошліфувального верстата 3А110. Дивитись у збільшеному масштабі

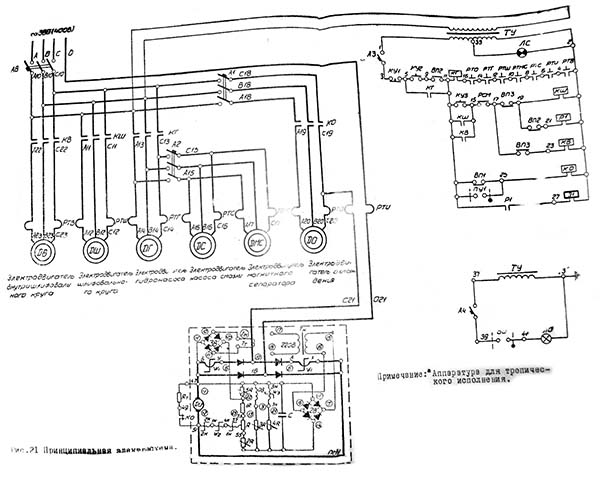

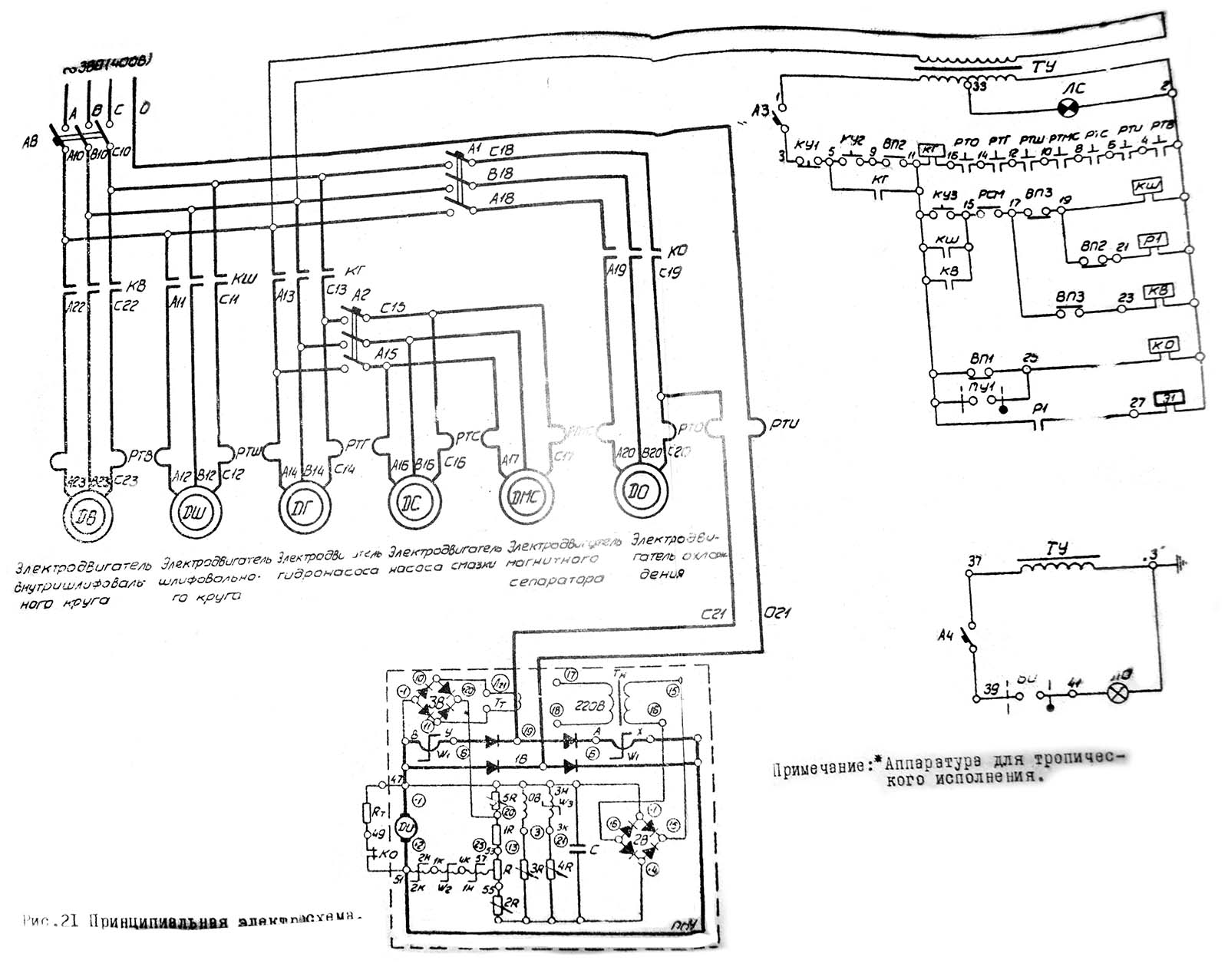

Електрична схема круглошліфувального верстата 3А110

Електрична схема круглошліфувального верстата 3А110. Дивитись у збільшеному масштабі

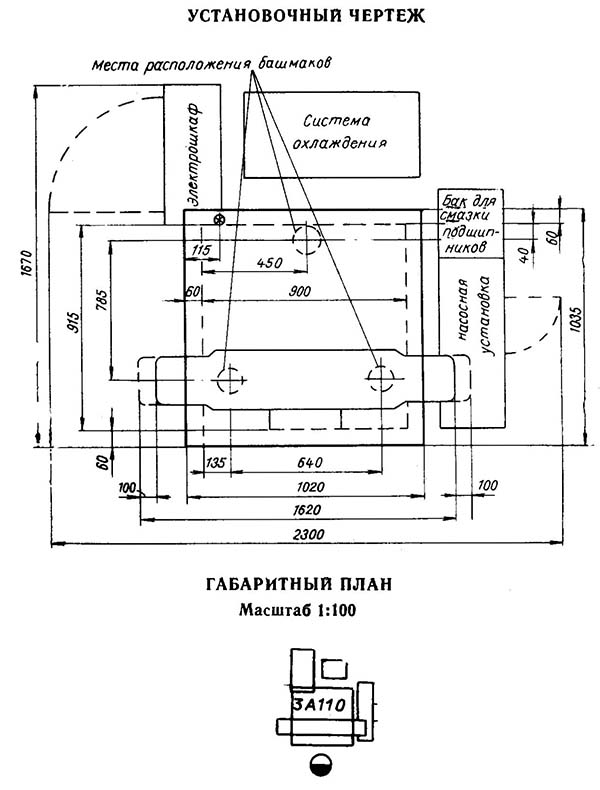

Настановне креслення круглошліфувального верстата 3А110

Настановне креслення круглошлифовального верстата 3а110

Технічні характеристики верстатів 3А110

Наименование параметра	3А110
Основні параметри верстата
Класс точності по ГОСТ 8-82	В
Наибольший диаметр обрабатываемого вироби, мм	140
Наибольшая длина шлифования, мм	180
Рекомендуемый диаметр шлифования, мм	3..30
Наибольшая длина обрабатываемого вироби, мм	200
Наибольшая длина шлифования, мм	180
Рекомендуемое соотношение диаметра шлифования к длине шлифования, мм	1:8
Наибольший диаметр обрабатываемого вироби при внутреннем шлифовании, мм
Рекомендуемый диаметр шлифуемого отверстия, мм	10..25
Рекомендуемое соотношение диаметра шлифуемого отверстия к длине шлифования, мм	1:2
Наибольшая длина внутреннего шлифования, мм	100
Расстояние от оси шпинделя передньої бабки до зеркала стола (высота центров), мм	80
Наибольшая масса обрабатываемого вироби, кг
Рабочий стол верстата
Наибольшая длина переміщення стола, мм	300
Ручное ускоренное перемещение стола за один оборот маховика, мм	17,5
Ручное замедленное переміщення стола за один оборот маховика, мм	3
Наименьший ход стола от гідросистемы при переключении упорами, мм	6
Скорость переміщення стола от гідросистемы (бесступенчатое регулювання), м/мин	0,1..4
Наибольший угол поворота верхнего стола, град	±10°
Цена деления шкалы поворота верхнего стола, град	0,5°
Шлифовальная бабка
Наибольшее перемещение шлифовальной бабки по винту, мм	80
Ручная подача шлифовальной бабки на диметр вироби за один оборот маховичка, мм	0,25
Ручная подача шлифовальной бабки на диметр вироби за один ход толчковой рукоятки, мм	0,001
Цена деления лимба ручной подачі шлифовальной бабки на диметр вироби за один оборот маховичка, мм	0,005; 0,02
Размер шлифовального круга, мм	180..250 х 20 х 76
Частота обертання шпинделя шлифовальной бабки, об/мин	2840, 2450
Скорость різання шлифовального круга, м/с
Величина швидкого подвода шлифовальной бабки от гідравлики, мм	25
Время швидкого подвода шлифовальной бабки, с	2
Периодическая подача шлифовальной бабки на диметр вироби от храпового механізма (при реверсе справа, слева, при каждом реверсе), мм
Периодическая подача шлифовальной бабки на диметр вироби от механізма врізання (при реверсе справа, слева, при каждом реверсе), мм	0,005..0,08
Ручная мелкая толчковая подача шлифовальной бабки на глубину шлифования, мм	0,0025..0,01
Непрерывная подача для врезного шлифования скорость, мм/мин
Непрерывная подача для врезного шлифования, мм на оборот вироби
Цена деления лимба поперечної подачі шлифовальной бабки на диаметр вироби, мм	0,001
Величина поперечного переміщення шлифовальной бабки за один оборот маховика, мм
Угол поворота шлифовальной бабки, град	±90
Цена деления шкалы поворота шлифовальной бабки, град	1
Приспособление для внутренней шлифовки
Диаметр шлифовального круга внутреннего шлифования, мм	8, 10, 20
Наибольшая ширина (высота) шлифовального круга, мм
Частота обертання шпинделя внутреннего шлифования, об/мин	14000
Передня бабка
Частота обертання вироби (бесступенчатое регулювання), об/мин	150..750
Розміри центра по ГОСТ 2847-67	Конус Морзе 4
Поворот передньої бабки за годинниковою стрілкою, град	30
Поворот передньої бабки проти годинникової стрілки, град	90
Задня бабка
Розміри центру за ГОСТ 2847-67	Конус Морзе 3
Величина відведення пінолі задньої бабки від руки, мм	18
Привід та електроустаткування верстата
Кількість електродвигунів на верстаті	6
Електродвигун шпинделя шліфувальної бабки, кВт	1,5
Електродвигун шпинделя внутрішньошліфувального, кВт	0,27
Електродвигун приводу виробу, кВт	0,245
Електродвигун насоса гідросистеми, кВт	1,1
Електродвигун насоса системи охолодження, кВт	0,12
Електродвигун магнітного сепаратора, кВт	0,08
Габаритні розміри та маса верстата
Габаритні розміри верстата (довжина x ширина x висота), мм	1600 х 1670 х 1550
Маса верстата з електрообладнанням та охолодженням, кг	3780
