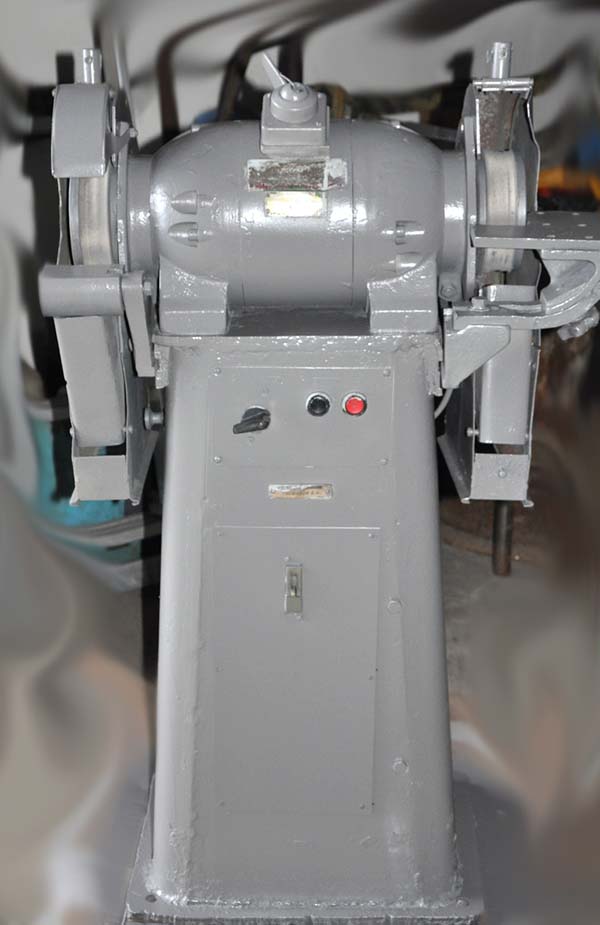

3Б633 Верстат точильно-шліфувальний підлоговий схеми, опис, характеристики
Відомості про виробника універсального заточувального верстата 3Б633
Точильно-шліфувальний верстат моделі 3Б633 випускався підприємством Завод ливарних машин ім. Кірова, м. Тираспіль та завод у місті Душанбе .

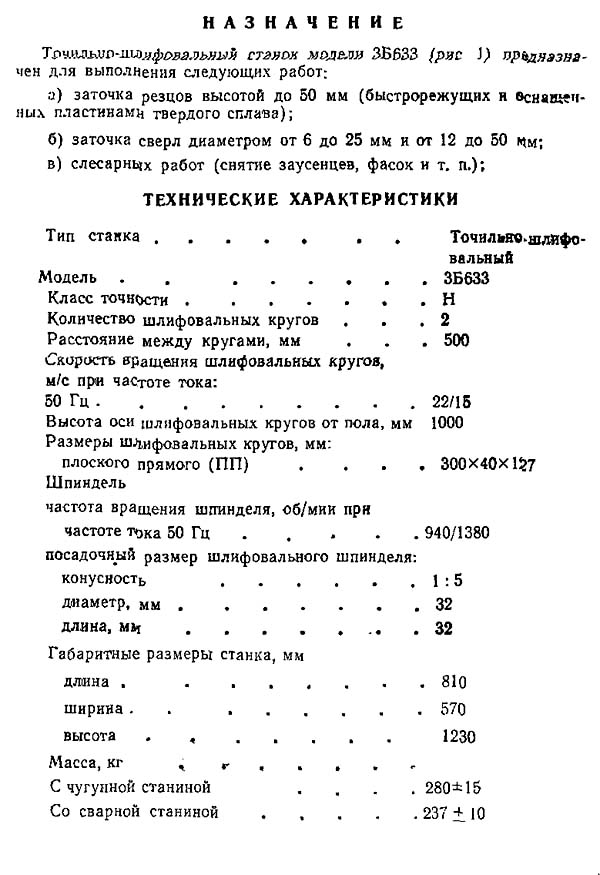

3Б633 Верстат точильно-шліфувальний підлоговий. Призначення, сфера застосування
Точильно-шліфувальний верстат із двома колами моделі 3Б633 призначений для виконання наступних операцій:
а) заточування різців висотою до 50 мм (швидкорізальних та оснащених пластинами твердого сплаву);

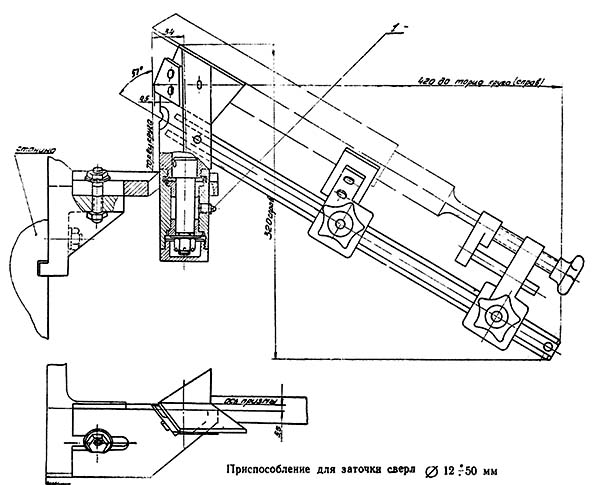

б) заточування свердел діаметром від Ø 6 до 25 мм та від Ø 12 до 50 мм;
в) слюсарних робіт (зняття задирок, фасок тощо);
г) заточування слюсарного інструменту;

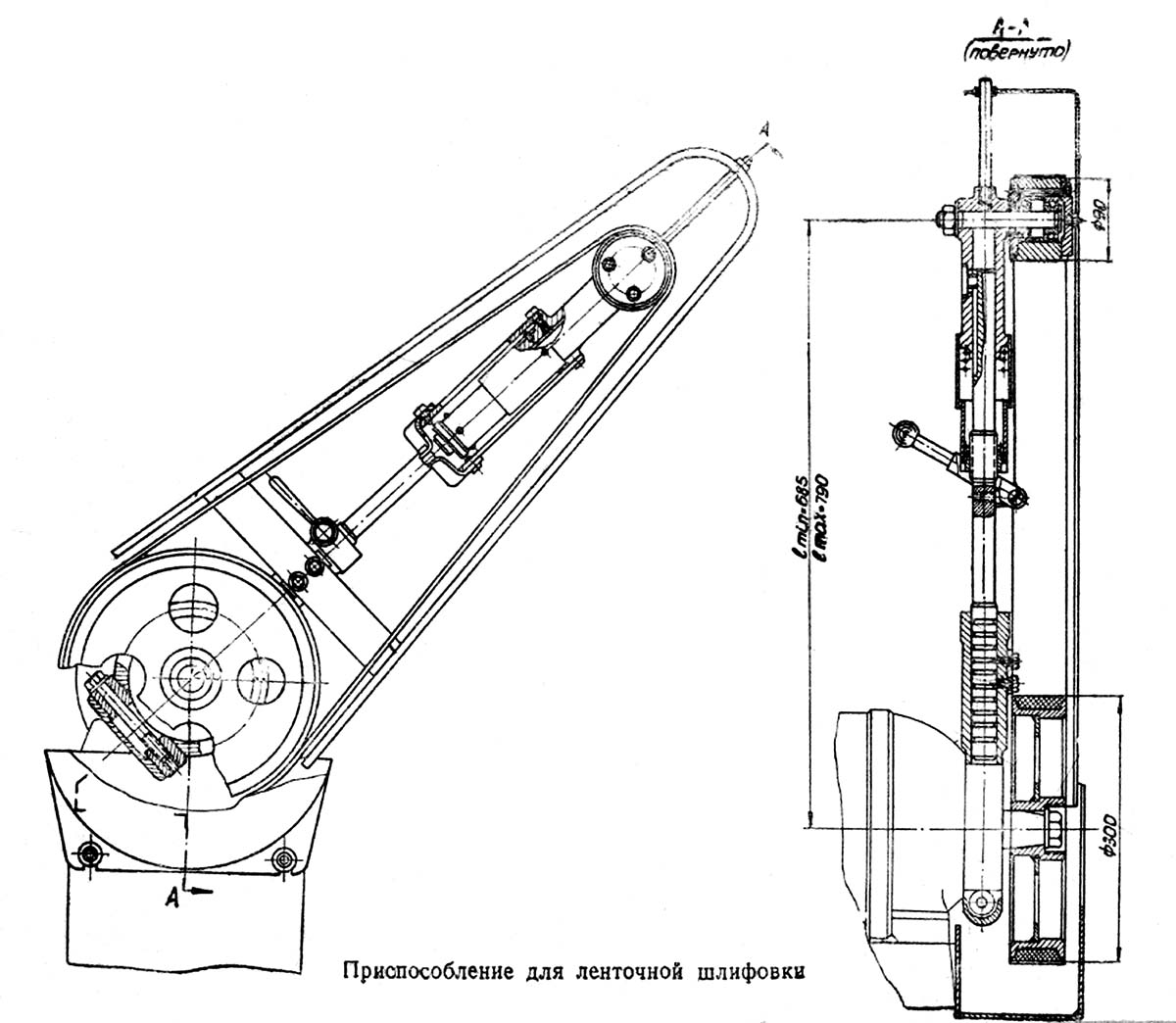

д) шліфування деталей абразивною стрічкою;
е) полірування деталей.
Особливості конструкції та принцип роботи верстата

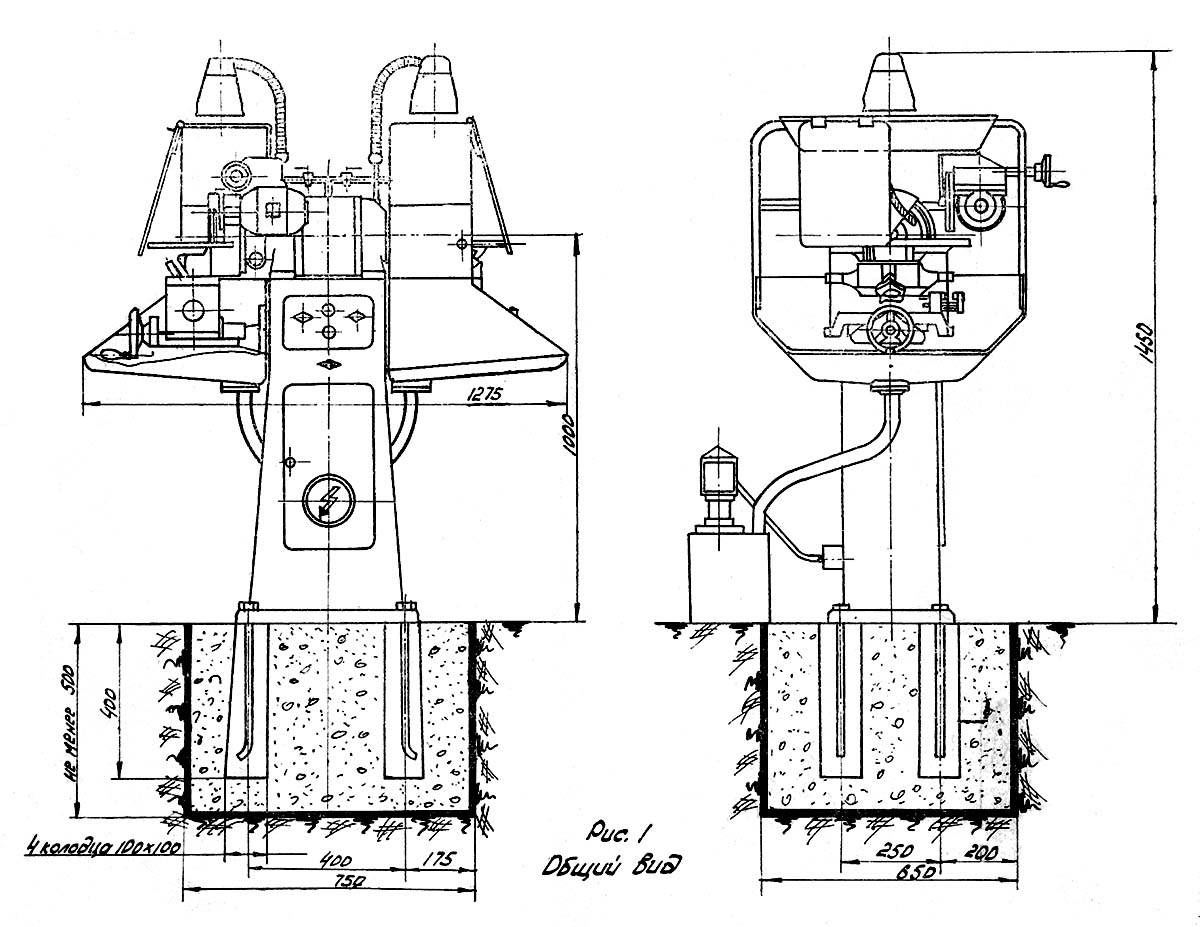

Основними вузлами точильно-шліфувального верстата 3Б633 є: станина, головка, кріплення кругів, захисні кожухи, поворотний столик, підручник та електроустаткування.

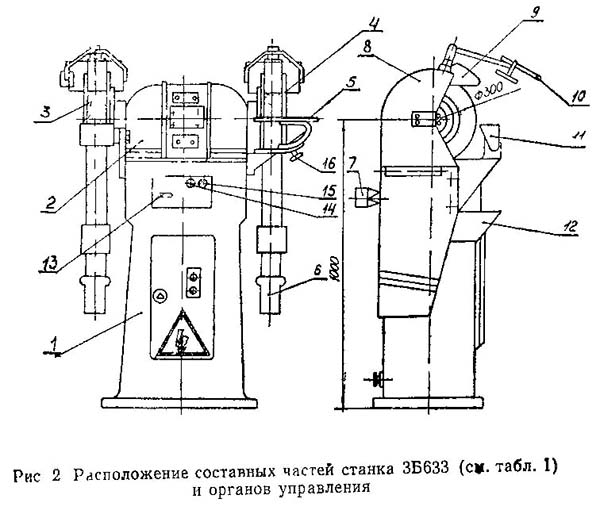

Органами керування верстата є перемикач частоти обертання шпинделя (рис 2) кнопка керування з чорним штовхачем «Пуск», кнопка керування з червоним штовхачем «Стоп», і рукоятка переміщення поворотного столика.

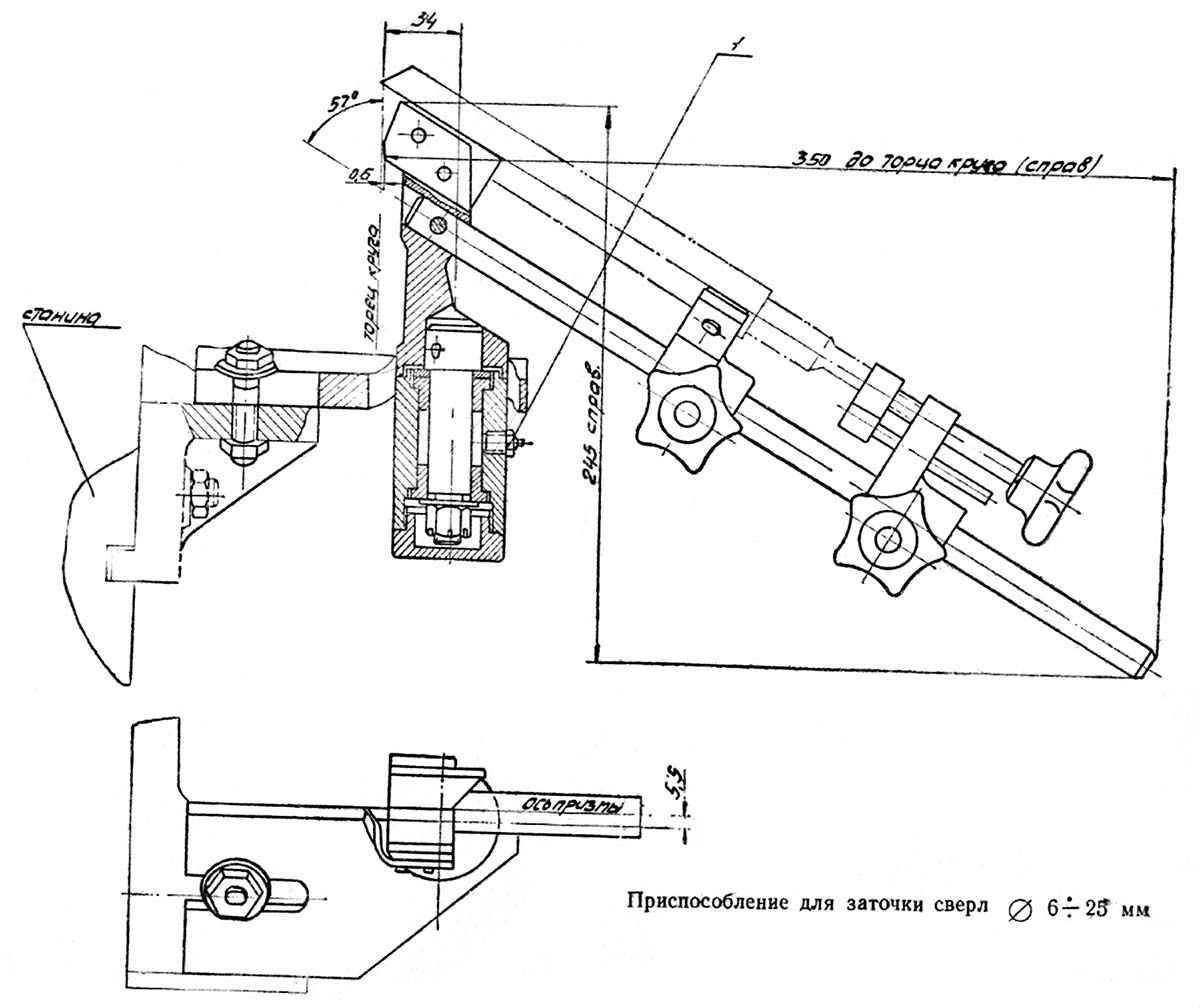

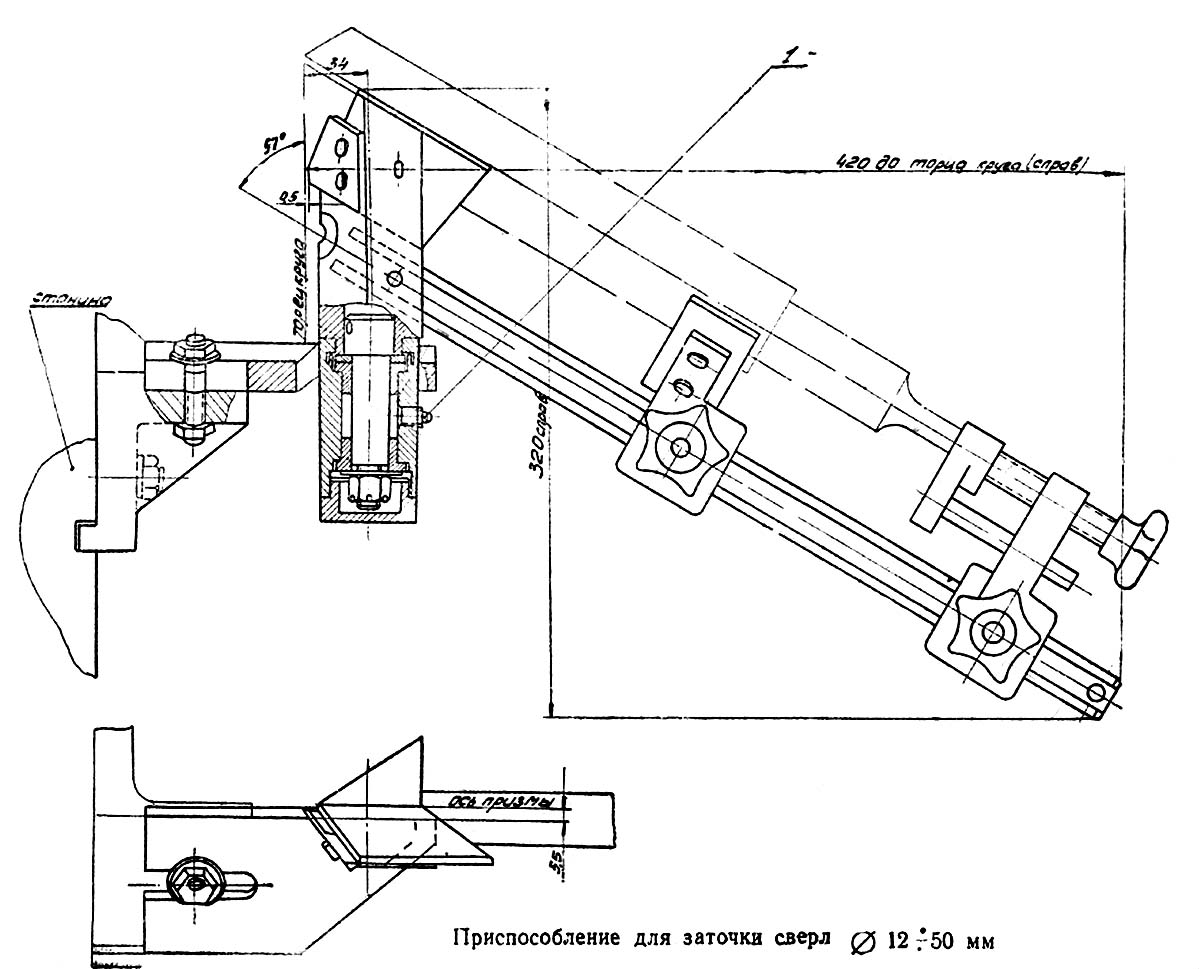

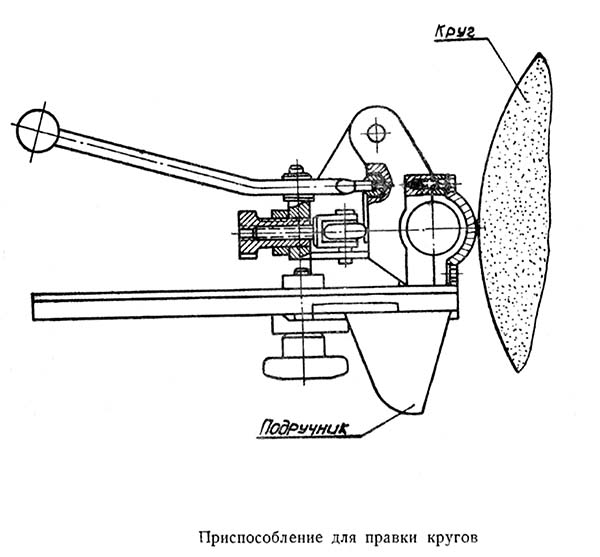

Разом з точильно-шліфувальним верстатом поставляються пристрої.
Кінематична схема верстата складається з двигуна, валом якого є шпиндель. Ця схема проста і тому у посібнику не наводиться.
Станина верстата
Верхня опорна поверхня станини має два вікна, які з'єднують внутрішню порожнину з вікнами для охолодження, розташованими в електродвигуні головки, Панель з електроустаткуванням укріплена на чотирьох припливах усередині станини. На передній стінці станини змонтований пульт керування з кнопковою станцією і перемикачем частоти обертання шпинделя.
У верхній частинині бічних стінок станини передбачені пази для кріплення кронштейна з посібником, поворотним столиком або пристрійм для заточування свердл. На задній стінці станини є нарізний отвір для заземлення болта.

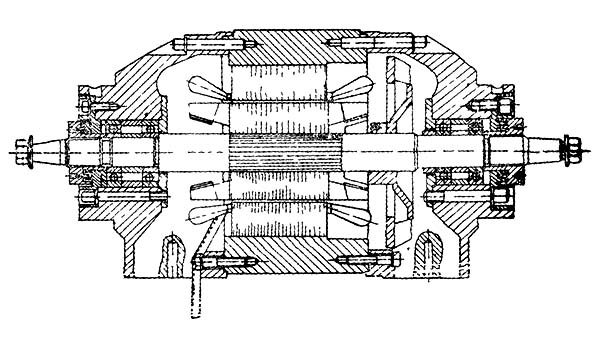

Головка шліфувальна

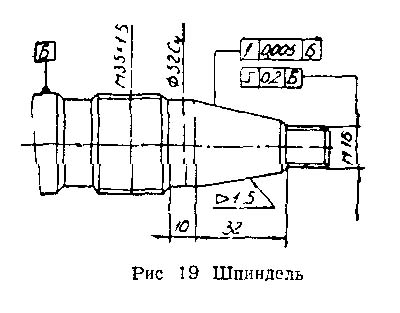

Головка – основна частинина верстата. Є двошвидкісним електродвигуном, вал якого є шпинделем верстата (рис. 3). Підшипниковими опорами служать здвоєні радіально-упорні шарикопідшипники високої точності № В36207 з вибраними осьовими люфтами. З зовнішніх сторін ущільнення утворюється кришками, з внутрішніх жировими канавками. Електродвигун охолоджується повітрям, що циркулює в голівці та станині:
На кришках головки є дві цапфи для кріплення захисних кожухів та деяких пристроїв (при полірувальних роботах, стрічковому шліфуванні та ін.). Головка кріпиться до станини шпильками.
На верстат встановлюють кола типу ПП 300х40x127. Кола насаджують на перехідні фланці (рис 4), які, своєю чергою, кріплять на конусній частинині шпинделя.
