3М634 Верстат обдирно-шліфувальний на тумбі
схеми, опис, характеристики

Відомості про виробника обдирно-шліфувального верстата моделі 3М634

Точильно-шліфувальний верстат моделі 3М634 випускається підприємством Мехзавод ТОВ (Саракташський завод Комунар) п. Саракташ Оренбурзька обл., заснований в 1941 році. Адреса сайту: http://kommunar.com

3М634 Верстат обдирно-шліфувальний з двома колами на тумбі. Призначення, сфера застосування

Обдирно-шліфувальний верстат 3М634 призначений для зачищення та обдирки лиття в умовах виробничого цеху, а також для виконання слюсарних робіт - зняття задирок, фасок, обдирки литників, для заточування металорізального деревообробного та іншого інструменту (свердлів, різців, ножів).

При застосуванні відповідних пристроїв можуть бути використані для шліфування та полірування деталей.

Загальне компонування точильного верстата 3М634

Для обдирання (зачистки) чавунних та сталевих виливків застосовуються круги середньої твердості (СТ2) та тверді (Т) із зернистістю 20 та 24 одиниці.

За класом точності обдирно-шліфувальний верстат типу 3М634 відповідає стандарту «Н» - це говорить про те, що така техніка відмінно підходить для чистових робіт.

Верстат 3М634 укомплектований двома 400-міліметровими шліфувальними колами шириною 40 мм, які рухаються потужним двигуном 2,8 кВт.

Швидкість обертання шліфувальних кіл коливається в межах 1398 обертів за хвилину. Відстань між центрами кіл становить 700 мм.

Обдирно-шліфувальний верстат 3М634 здатний обробляти досить великі вироби - максимальна вага заготовки 20 кг.

Для зручності роботи оператора верстат укомплектований невеликими робочими столами 180 х 130 мм.

Шліфувальне коло типу ПП за ГОСТ 2424-83, ГОСТ Р 52781-2007, ГОСТ Р 52588-2011 на керамічному зв'язуванні.

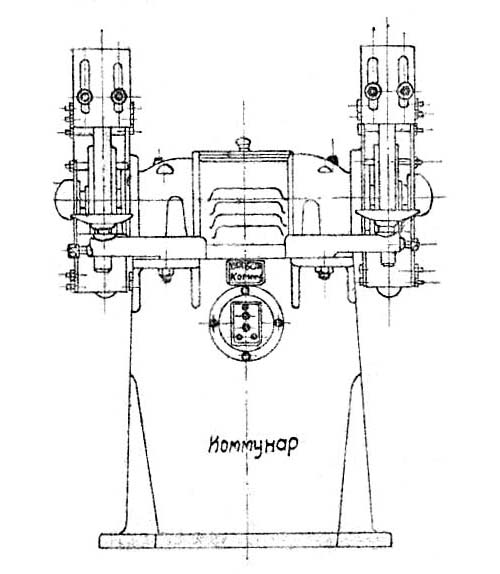

Розташування основних вузлів обдирно-шліфувального верстата 3М634

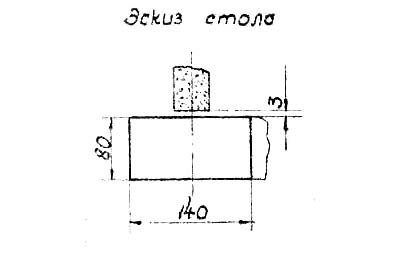

Ескіз столу обдирно-шліфувального верстата 3М634

Фото обдирно-шліфувального верстата 3М634.

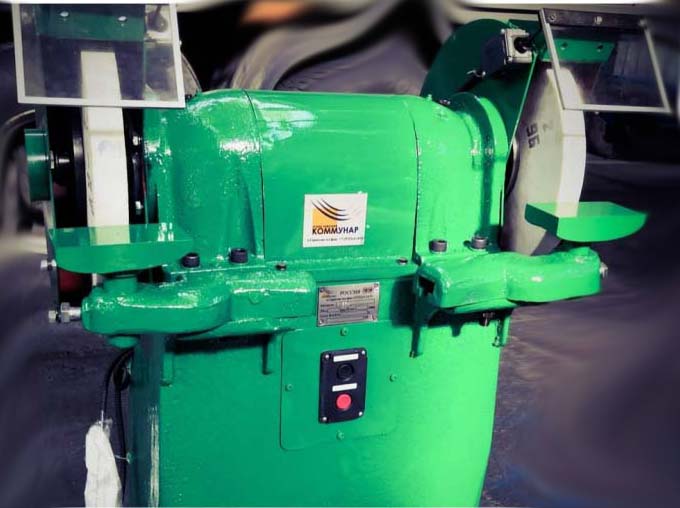

Фото обдирно-шліфувального верстата 3М634.

Фото обдирно-шліфувального верстата 3М634.

Фото обдирно-шліфувального верстата 3М634.

Фото обдирно-шліфувального верстата 3М634. Дивитись у збільшеному масштабі

Електроустаткування верстата 3М634

Електроустаткування верстата складається з:

• електродвигуна А42-44 380, що працює в режимі трифазного включення;
• вступного автомата;
• пускача електромагнітного;
• кнопки ПУСК;
• кнопки СТОП;
• лампи освітлення.

Перетин проводів що живлять не менше 1,0 мм² (мідних) або 2,5 мм² (алюмінієвих).

Захист електроустаткування від навантаження проводиться електротепловим реле.

Експлуатаційні обмеження

Особи, що експлуатують верстат, повинні знати його конструкцію, правила експлуатації в обсязі цього РЕ та вимоги щодо техніки безпеки.

Не допускается робота на станке в случае его механической неисправности, повреждения заземления, отсутствия защитных кожухов і страховочных пристосувань.

К работе на станке должны допускаться только лица соответствующей профессии, специальности і квалификации, прошедшие инструктаж і обучение.

Прогиб ремней клиноременной передачи должен быть пределах 25-30 мм, при нажатии на ремень з силой 70-90 Н.

Новые шлифовальные круги перед установкой на верстат должны быть испытаны на соответствие требованиям ГОСТ 2424 «Круги шлифовальные. Технічні условия» і ГОСТ Р 52588 «Инструмент абразивный. Требования безопасности».

Запрещается експлуатация шлифовальных кругов з трещинами на поверхности, а также не имеющих отметки об испытании на механическую прочность или з просроченным сроком хранения.

Перед установкой новых шлифовальных кругов на верстат необходимо произвести их испытания на стенде.

Установка шлифовальных кругов должна производиться только специально выделенным і инструктированным рабочим. Затяжку винтов крепежных фланцев следует производить післядовательно попарно, ключом нормальной длины. Зазор между кругом і нижней кромкой кронштейна 15 должен быть не более 6 мм.

К работе на вновь установленном круге можно приступать только після 5-минутного испытания на холостом ходу.

Запрещается тормозить вращающийся круг нажатием на него каким-либо предметом.

Запрещается переустанавливать подручники во время роботи верстата.

Верстат і пристроя, входящие в его состав, должны мати надежное заземление. Качество заземления проверяется внешним осмотром і измерением сопротивления между металлическими частинами верстата і зажимом заземления на вводе к верстату. Сопротивления заземления не более 0,1 Ом.

Подготовка верстата к использованию

Перед началом роботи на станке проверить:

• исправность і комплектность верстата;
• исправность заземления, подводящего кабеля і вилки;
• надежность крепления кругов шлифовальных, защитных кожухов і подручников;
• исправность вытяжного пристроя пылеприемника.

Подручники должны устанавливаться так, чтобы верхняя точка соприкосновения обрабатываемой заготовки со шлифовальным кругом находилась выше горизонтальной плоскости, проходящей через центр круга, но не более 10 мм. Зазор между краем подручника і шлифовальным кругом должен быть меньше половины толщины шлифуемого вироби, но не более 3 мм.

Подручники должны быть надежно закреплены. Перестановку подручников производить только во время остановки верстата.

3М634 Верстат обдирочно-шлифовальный на тумбе. Відеоролик.

Технічні характеристики точильного шлифовального верстата 3М634

Наименование параметра	3М634	ТШ-4 (Станкоград)	ТШ-4 (Орша)
Основні параметри верстата
Количество шлифовальных кругов	2	2	2
Наибольший наружный диаметр круга, мм	400	400	400
Наибольшая высота (ширина) круга, мм	40	50	50
Посадочный диаметр круга, мм	203	203	203
Диаметр изношенного круга, мм		-
Класс неуравновешенности		2/1
Высота центров от основания, мм	850	900	950
Расстояние между кругами, мм	700
Габарити стола, мм	150 х 80
Количество столов, мм	2
Шпидель
Частота обертання, об/мин	1398	1440	1440
Максимальна швидкість різання, м/с		30
Електроустаткування
Мережа живлення	~380 В 50 Гц	~380 В 50 Гц	~380 В 50 Гц
Електродвигун приводу, кВт	2,8 (1420)	7,5	7,5
Габарити та маса верстата
Габарити верстата (довжина ширина висота), мм	900 х 600 х 1200	1014 х 676 х 1301	1000 x 620 x 1315
Маса верстата, кг	450	510	560
