8А725 автомат ножовочный отрезной
Схеми, опис, характеристики

Відомості про виробника ножовочно-отрезного верстата моделі 8А725

Производителем ножовочно-отрезного верстата моделі 8А725 является Краснодарский експериментальный завод им. Калинина.

Разработчик Краснодарское специальное конструкторское бюро автоматических линий.

Производителем ножовочно-отрезного верстата моделі 8А725 является, также, Ленинаканский завод шлифовальных верстатів.

8А725 автомат ножовочный отрезной з дуговой траекторией руху инструмента. Назначение, область применения

Автомат ножовочный отрезной 8А725 применяется для резки машинным ножовочным полотном труб, швеллеров, уголков, круглого проката, квадратной і полосовой стали.

Ножовочный отрезной верстат 8А725 предназначен для отрезки круглого і профильного материала из стали, чугуна і цветных металлов машинным ножовочным полотном для металла путем поступательного руху.

Резка производится в плоскости, перпендикулярной к оси заготовки, а также под углами до 45°. Верстат применяется в условиях индивидуального і серийного производства.

Принцип роботи і особливості конструкції автомата ножовочного отрезного 8А725

Главное рух (поступательное рух пильной рамы) обеспечивается електродвигуном через соответствующую кинематическую ланцюг.

Перемещение пильной рамы в вертикальной плоскости осуществляется гідроприводом, работающим от ланцюги головного привода.

Перемещение каретки подающего механізма, зажим, разжим тисков основних і подающего механізма обеспечивается гідравликой автомата.

Автомат 8А725 имеет два режима роботи: наладочный і автоматический.

В наладочном режиме производится налаштування і подготовка автомата к работе в автоматическом режиме.

Автоматический режим является рабочим режимом автомата.

В наладочном режиме осуществляются наступні операции:

• пуск головного приводу і осуществление цикла роботи пильной рамы;
• выбор скорости різання;
• перемещение каретки подающего механізма;
• зажим і разжим тисков основних;
• зажим і разжим тисков подающего механізма;
• подъем пильной рамы.

Пуск автомата 8А725 в работу в автоматическом режиме возможен только після приведения всех механізмов в исходное положение в наладочном режиме.

Исходное положение:

• пильная рама в верхнем положении;
• заготовка установлена на автомате;
• тиски основні зажаты;
• каретка подающего механізма в переднем положении;
• тиски подающего механізма зажаты;
• ножовочное полотно установлено в пильной раме і натянуто;
• переключатель режимов установлен в положении "Автомат".

О готовности к циклу сигнализирует лампочка на пульті керування.

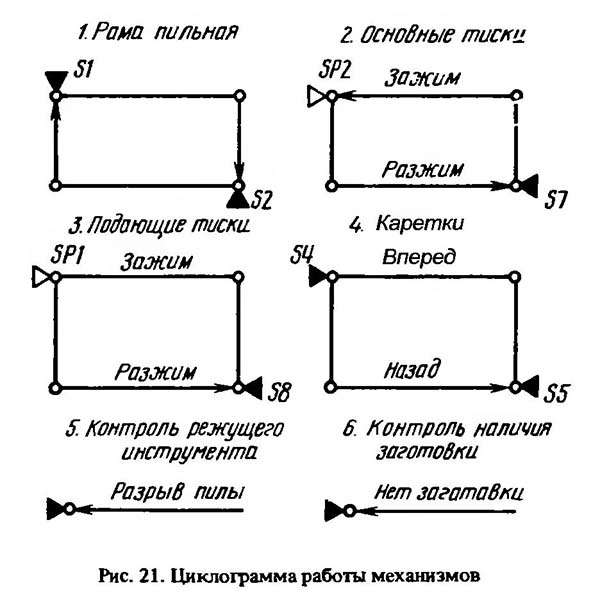

Циклограмма роботи автомата в автоматическом режиме.

Циклограмма роботи автомата ножовочного отрезного 8А725

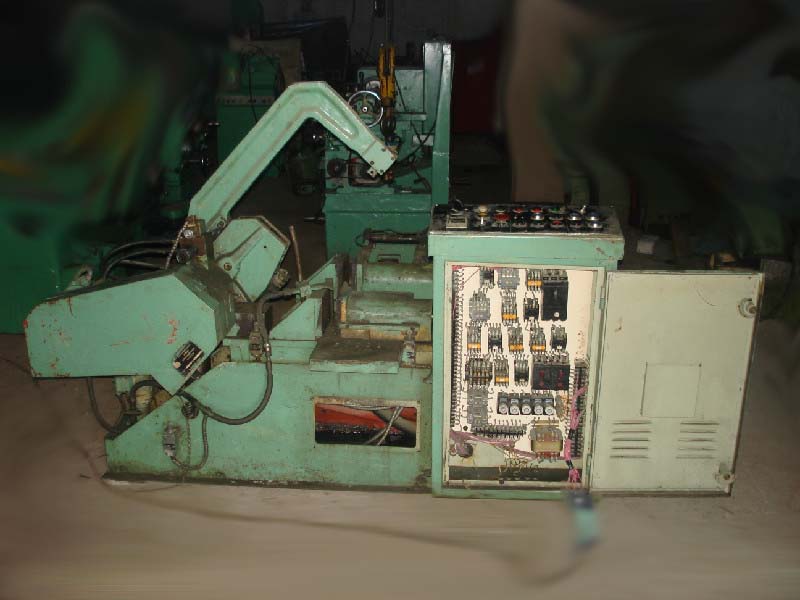

Загальний вигляд механической ножовки 8А725

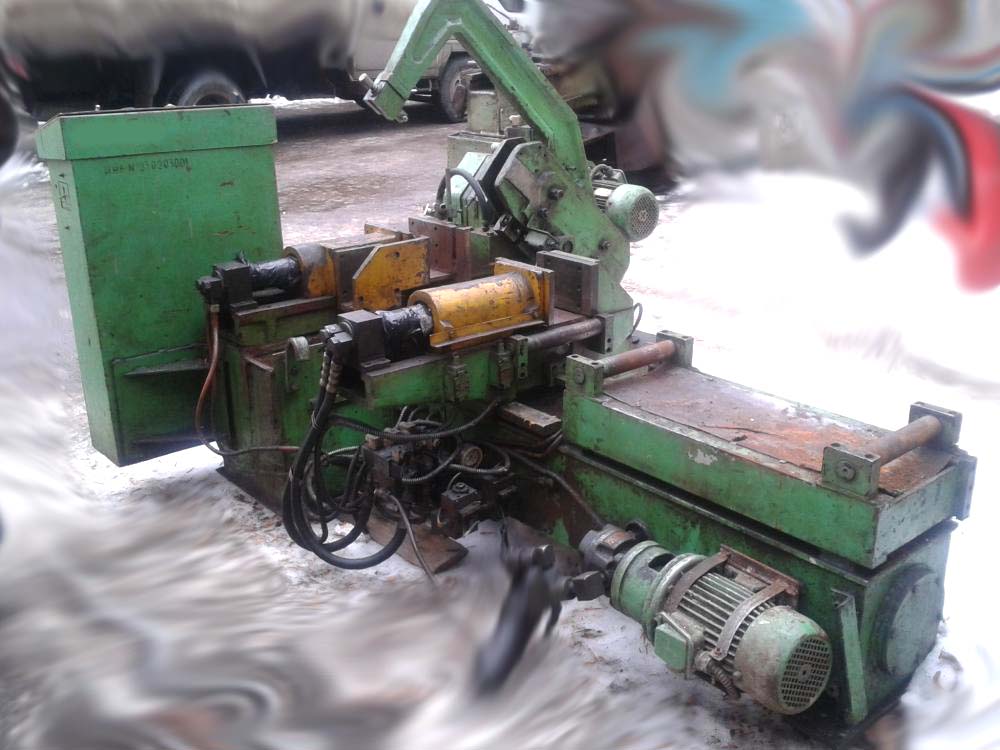

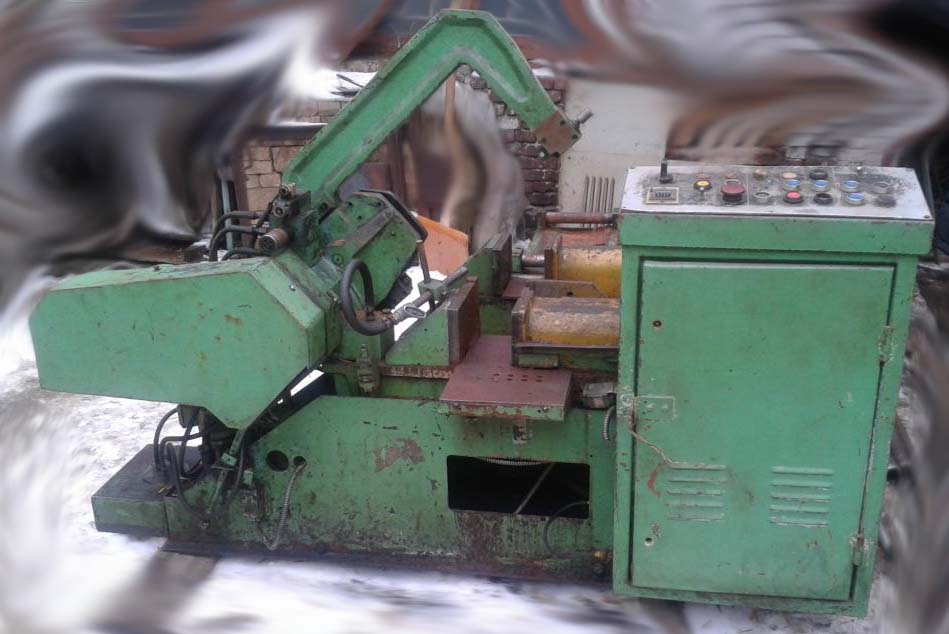

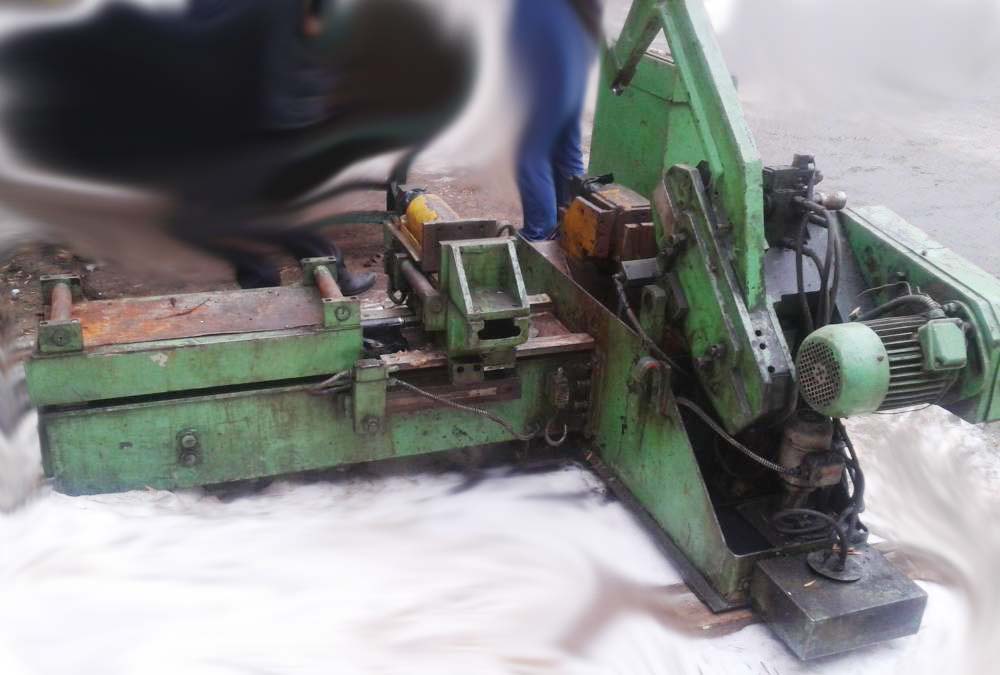

Фото ножовочного верстата 8А725

Фото отрезного ножовочного верстата 8А725. Дивитись у збільшеному масштабі

Фото ножовочного верстата 8А725

Фото отрезного ножовочного верстата 8А725. Дивитись у збільшеному масштабі

Фото ножовочного верстата 8А725

Фото отрезного ножовочного верстата 8А725. Дивитись у збільшеному масштабі

Фото ножовочного верстата 8А725

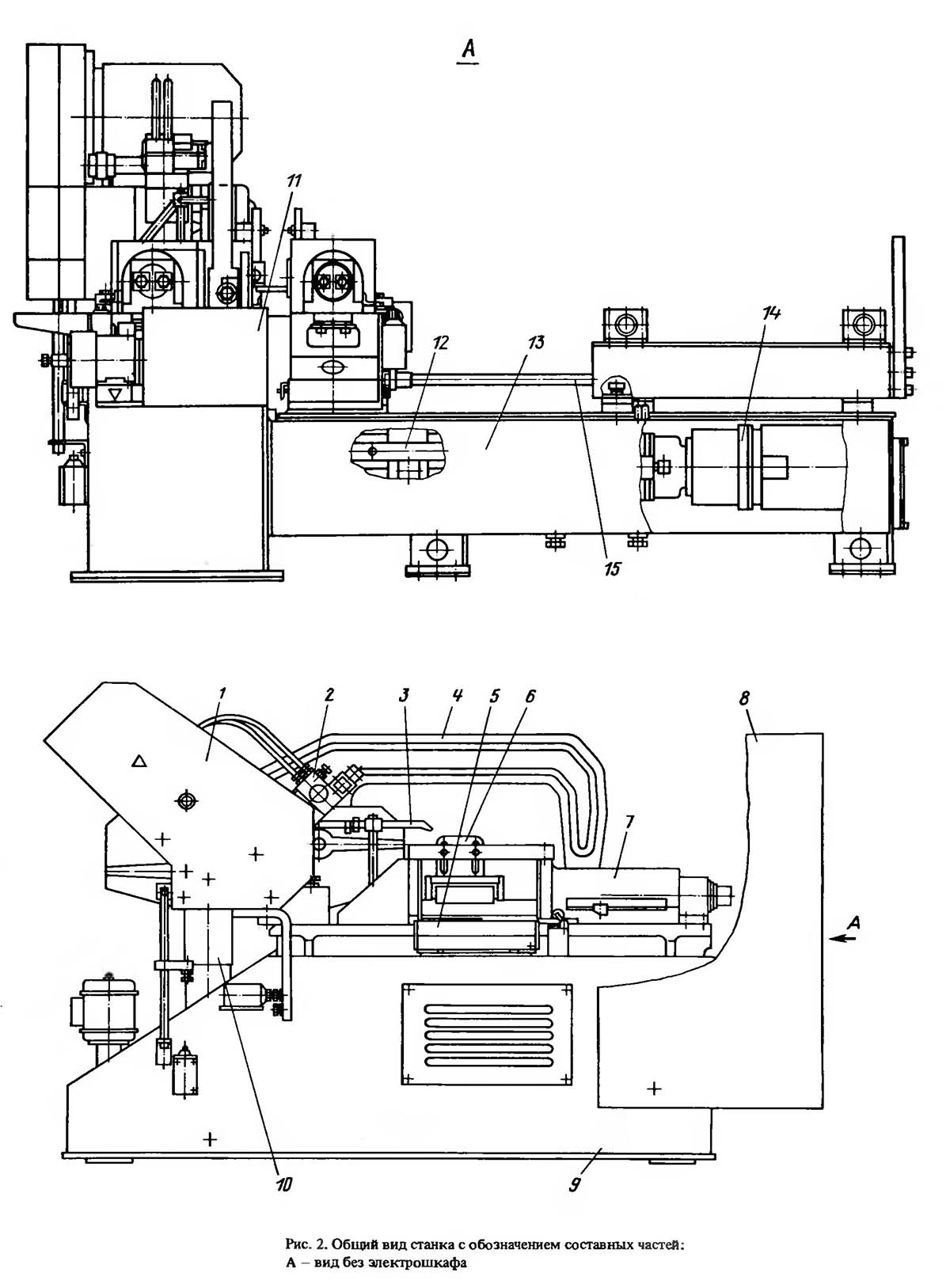

8А725 Розташування основних вузлів верстата для резки металла

Розташування основних вузлів автомата ножовочного отрезного 8А725

Розташування основних вузлів автомата ножовочного отрезного 8А725. Дивитись у збільшеному масштабі

Список основних вузлів верстата для резки металла 8А725

1. Привід - 8А725.25.000
2. Гідропривід - 8А725.83.000
3. Охлаждение - 8А725.61.000
4. Пильная рама - 8A725.21.000
5. Стол приемный - 8A725.45.000
6. Механізм пакетной резки - 8А725.48.000
7. Тиски основні - 8A725.44.000
8. Електроустаткування - 8А725.90.000
9. Основание - 8А725.10.000
10. Гідроцилиндр - 8А725.32.000-1
11. Транспортер стружки - 8А725.57.000
12. Механізм упора - 8А725.53.000
13. Механізм подающий - 8A725.46.000
14. Гідрообладнання - 8A725.88.000
15. Гідроцилиндр - 8А725.43.000-1

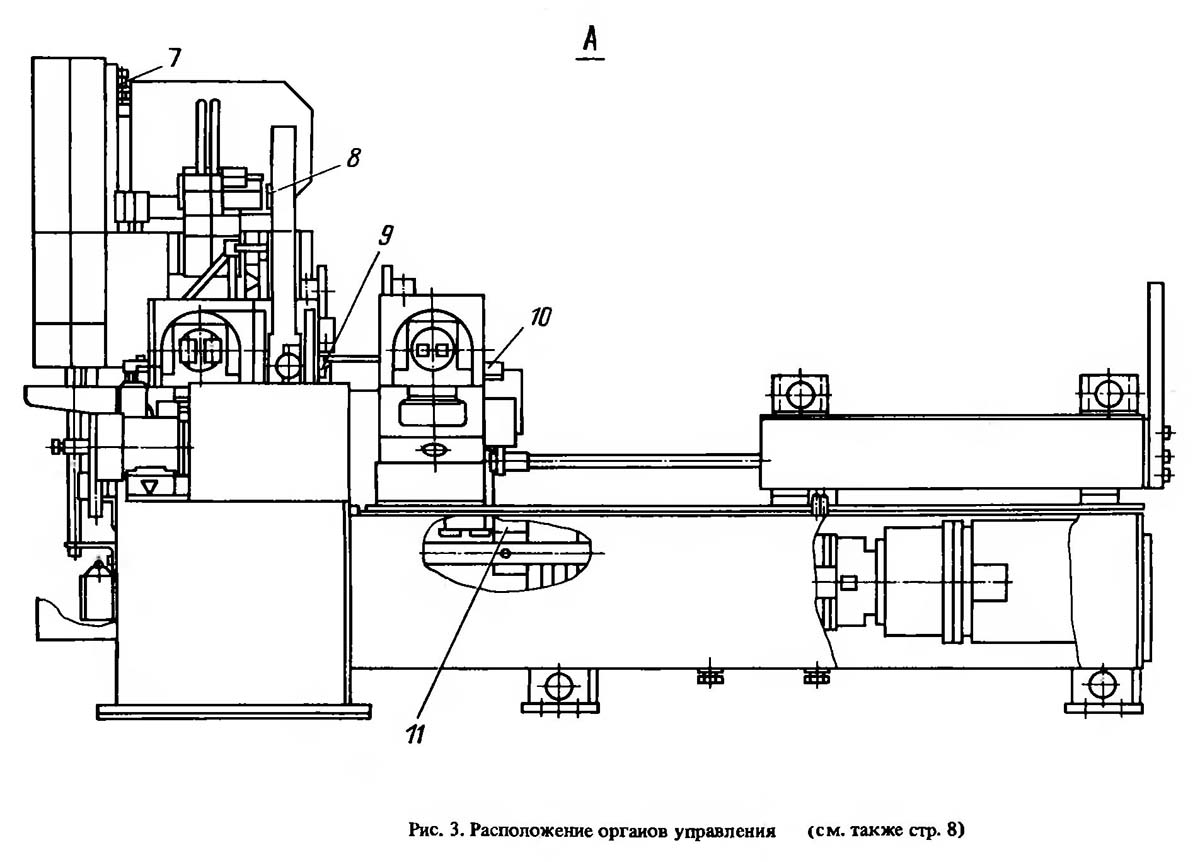

8А725 Розташування органів керування верстатом для резки металла

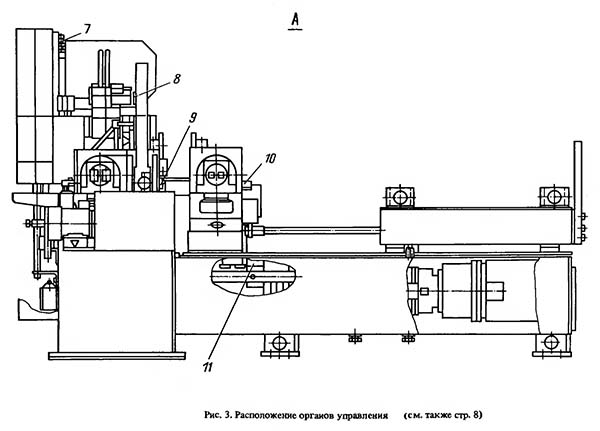

Розташування органів керування ножовочным верстатом 8А725

Розташування органів керування ножовочным верстатом 8А725. Дивитись у збільшеному масштабі

Список органів керування верстатом для резки металла 8А725

1. Золотник керування гідроприводом пильной рамы
2. Кулачок контроля разжатого положения тисков основних
3. Панель керування
4. Вводный выключатель
5. Упор нижнего положения пильной рамы
6. Упор исходного положения пильной рамы
7. Винт для нажатия ремней головного привода
8. Кулачок керування отскоком пильной рамы
9. Упор аварийного отключения автомата при поломке ножовочного полотна
10. Кулачок контроля разжатого положения тисков подающих і наличия заготовки
11. Упор контроля заднего положения каретки подающего механізма

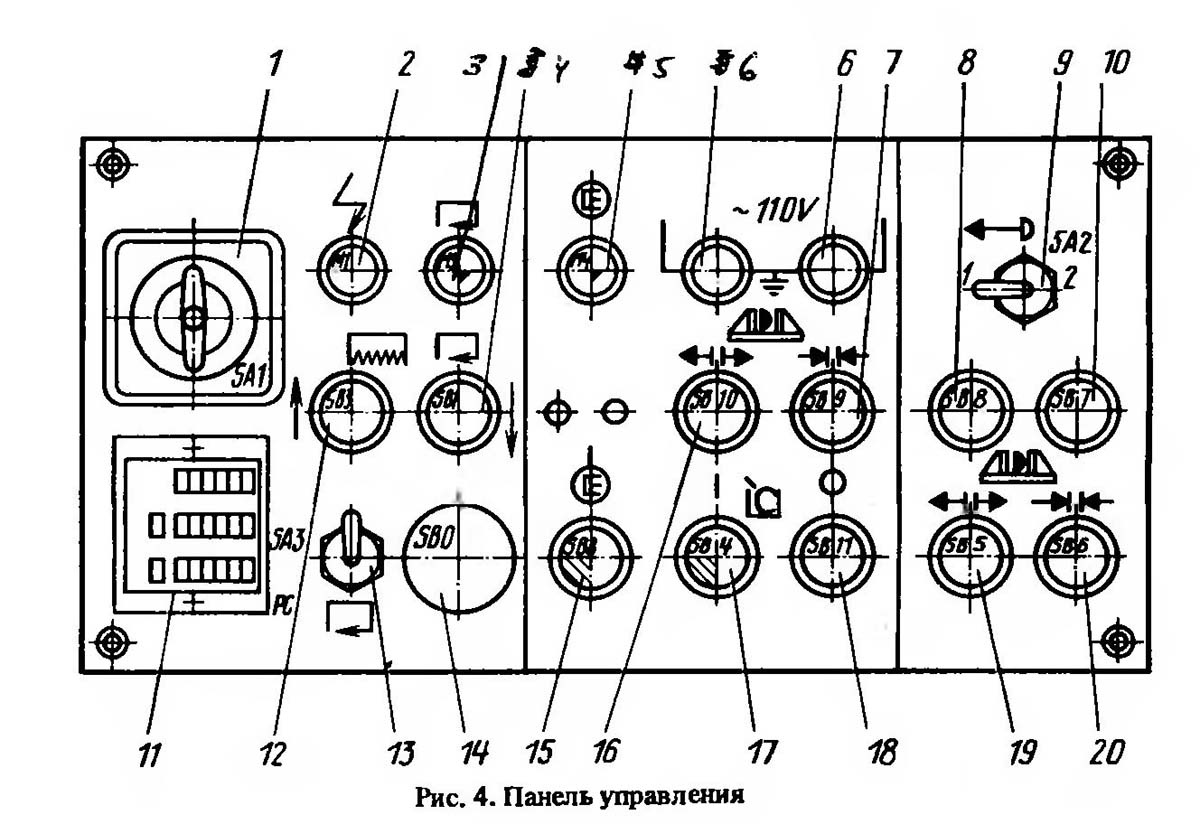

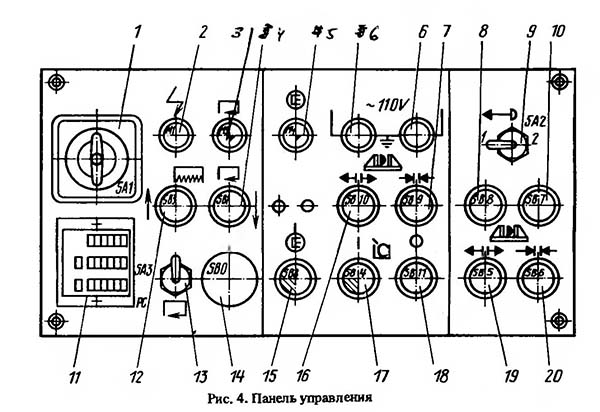

Пульт керування ножовочным верстатом 8А725

Пульт керування ножовочным верстатом 8А725. Дивитись у збільшеному масштабі

1. Переключатель швидкостей електродвигуна головного приводу SA1
2. Сигнальная лампочка наличия напряжения на автомате H1
3. Сигнальная лампочка "Готовность к циклу" Н5
4. Кнопка "Пуск цикла" SB1
5. Сигнальная лампочка увімкнення двигуна гідравлики Н4
6. Сигнальные лампочки контроля наличия і заземления Н2, НЗ
7. Кнопка "Зажим основних тисков" SB9
8. Кнопка "Подвод каретки подающего механізма" SB8
9. Переключатель "Краткость подачі заготовки" SB2
10. Кнопка "Отвод каретки подающего механізма" SB7
11. Счетчик циклов SPC
12. Кнопка "Подъем пильной рамы" SB3
13. Переключатель выбора режима роботи SA3
14. Кнопка "Загальний стоп" автомата SB0
15. Кнопка "Пуск електродвигуна гідравлики" SB2
16. Кнопка "Режим основних тисков" SB10
17. Кнопка "Пуск транспортера стружки" SB4
18. Кнопка "Останов транспортера стружки" SB11
19. Кнопка "Разжим тисков подающих" SB5
20. Кнопка "Зажим тисков подающих" SB6

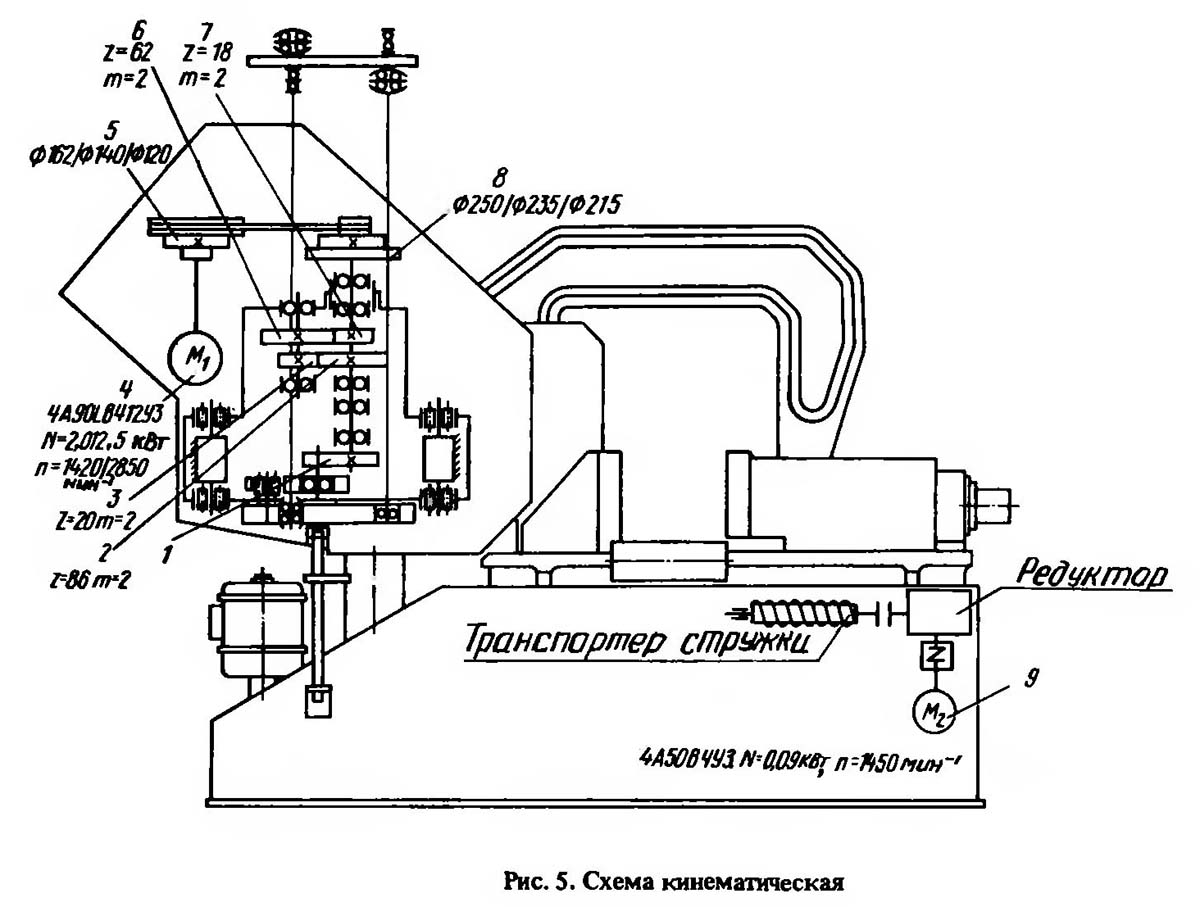

Кінематична схема механической ножовки 8А725

Кінематична схема механической ножовки 8А725

Кінематична схема механической ножовки 8А725. Дивитись у збільшеному масштабі

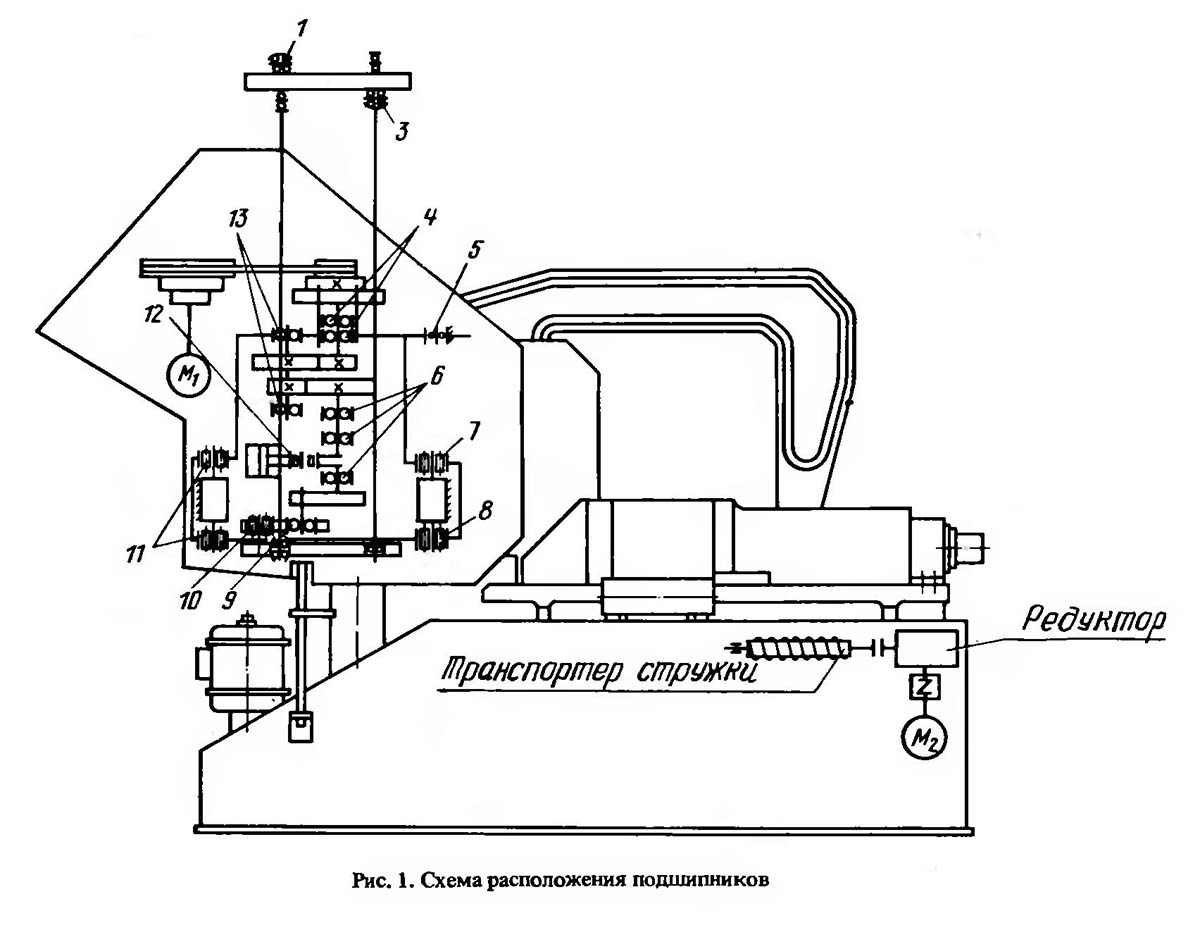

Схема установки підшибників механической ножовки 8А725

Схема установки підшибників механической ножовки 8А725. Дивитись у збільшеному масштабі

Автомат имеет наступні кинематические ланцюги: ланцюг головного руху; ланцюг транспортера стружки.

Ввиду простоты кінематичної схеми автомата опис її не приводится.

График числа двойных ходов пильной рамы показан на рис. 1.

Компоновка і коротке опис сборочных единиц автомата

Основание

Корпус основания выполнен в виде стальной сварной конструкції коробчатой формы. В левой нише расположены гідроцилиндр і насос системы охлаждения. Внутренняя полость основания используется в качестве емкости для смазочно-охлаждающей жидкости.

На верхней плоскости основания установлены тиски основні.

К задньої стенке автомата пристыкован механізм подающий.

В нише, имеющейся на верхней плоскости основания, установлен транспортер стружки.

Пильная рама

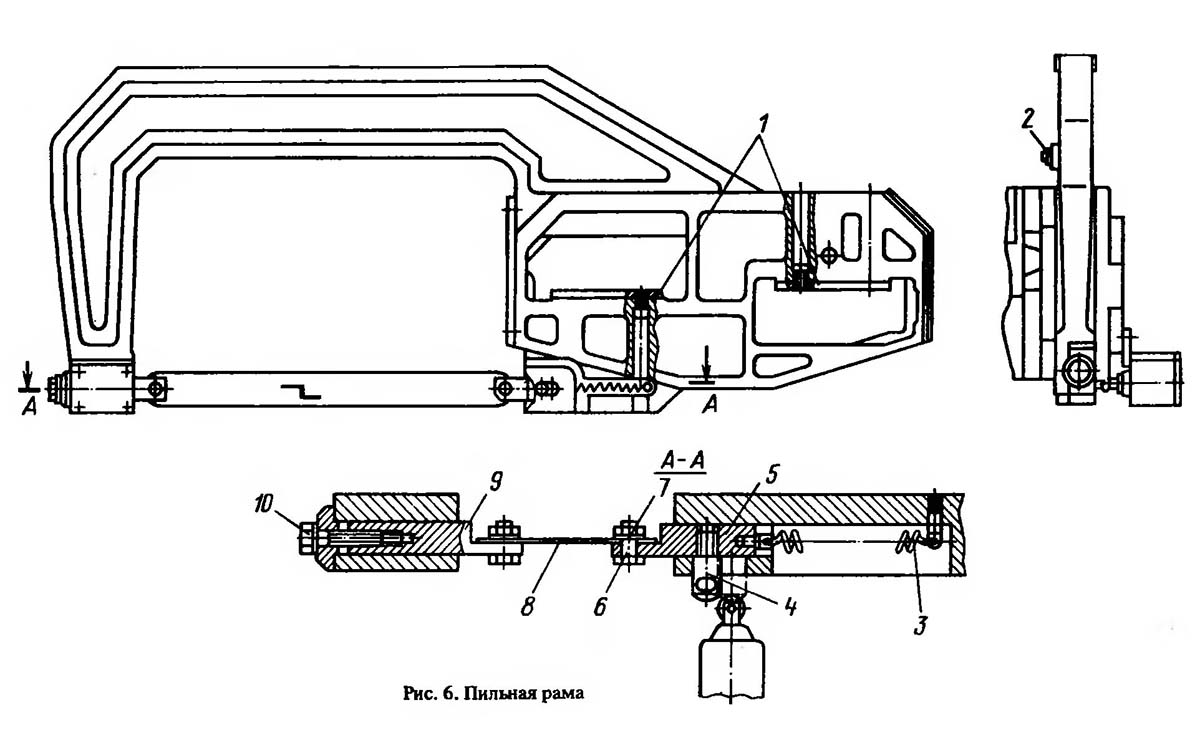

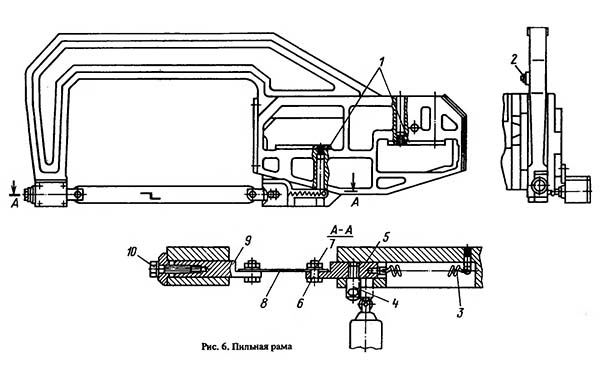

Пильная рамка механической ножовки 8А725

Пильная рамка механической ножовки 8А725. Дивитись у збільшеному масштабі

Рама представляет из себя чугунную отливку (рис. 6), на которой закреплены направляющие планки 1 і управляющий кулачок 2.

На губки 5 і 9 при помощи винтов 6 і гаек 7 монтируется ножовочное полотно 8. Для нормальной роботи необходимо натянуть полотно з силой примерно равной 15000 Н. Пильная рама приводится в рух кривошипно-шатунным механізмом привода.

В случае обрыва ленточного полотна губка 5 под действием пружины 3 перемещается в пазу і упор 4 воздействует на конечный выключатель.

Привод

Пильная рамка автомата ножовочного отрезного 8А725

Пильная рамка автомата ножовочного отрезного 8А725. Дивитись у збільшеному масштабі

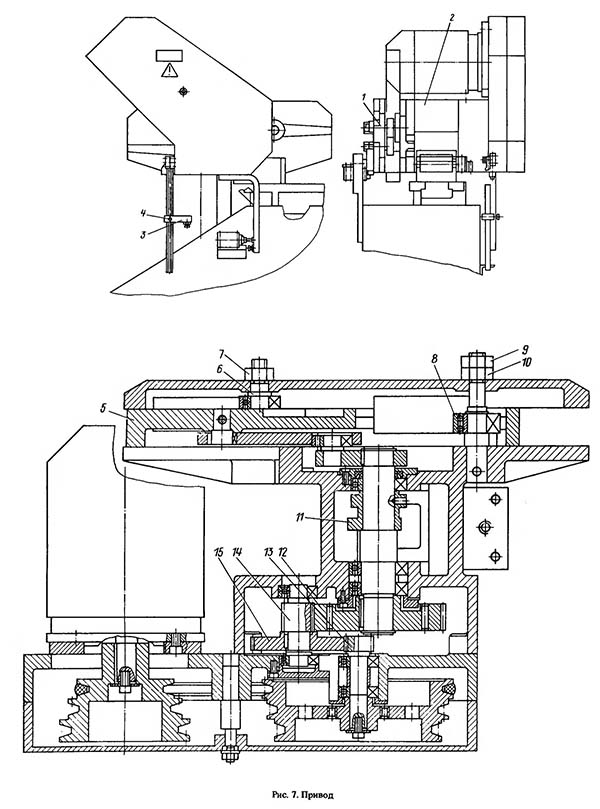

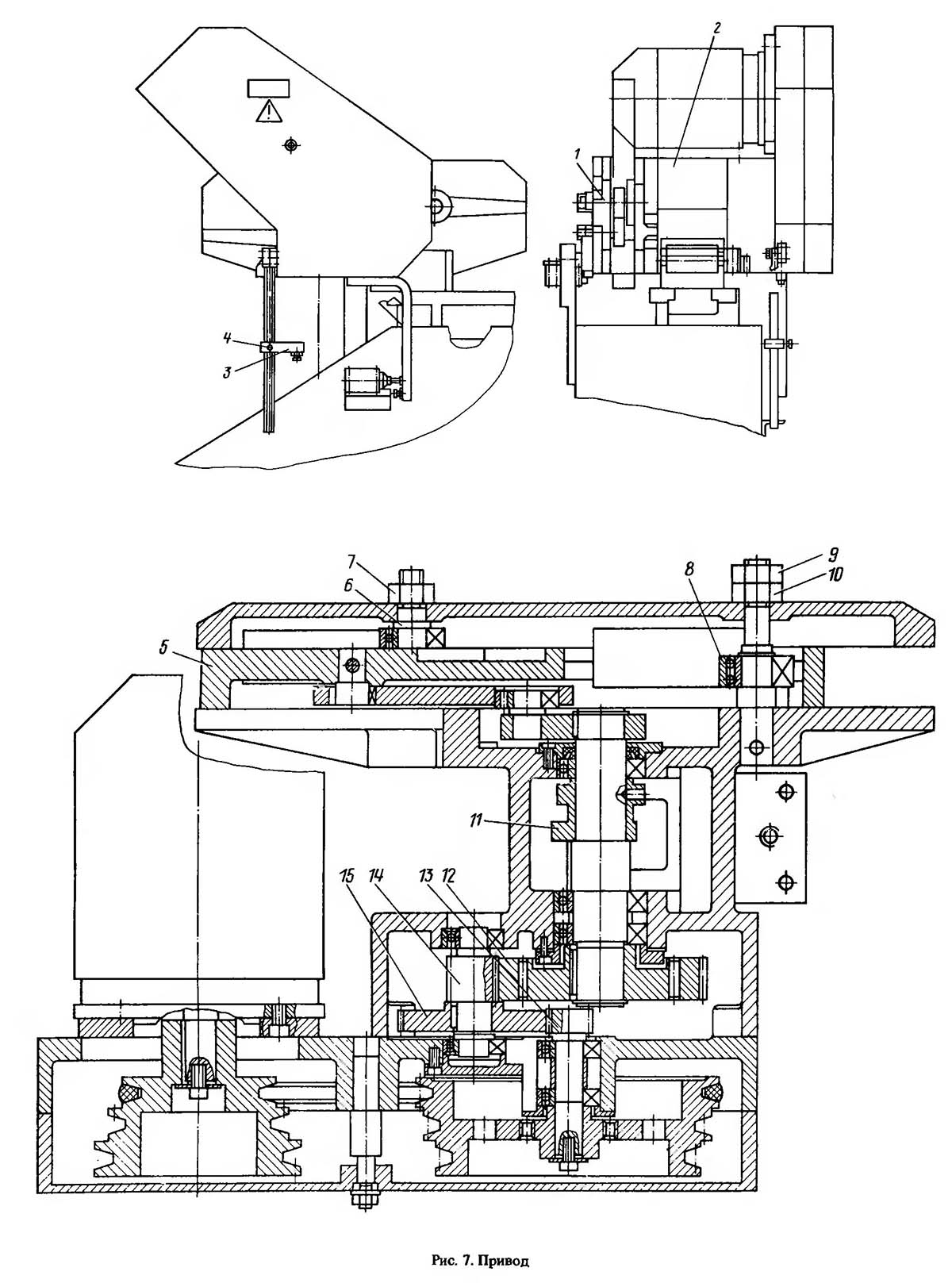

Механізм приводу (рис. 7) выполнен качающимся вместе з пильной рамой.

Он включает в себя електродвигатель приводу головного руху, ременную передачу і двухступенчатый прямозубый редуктор, на выходном валу которого установлен кривошипно-шатунный механізм.

Пильная рама установлена на підшипники 8 і вставлена ексцентриками 6 в вертикальной плоскости. С боку пильная рама прижата к корпусу 2 щекой 1.

На выходном валу установлен кулачок 11, приводящий в рух плунжер насоса гідропривода.

Гідроцилиндр

Гідроцилиндр (рис. 8) предназначен для осуществления подачі пильной рамы, подвода і відведення. Штоковая полость служит резервуаром для масла.

Через отверстие 4 осуществляется забор масла плунжерным насосом, отверстие 5 служит для дренажа і слива утечки. Поршнем 6 осуществляется подача масла в бесштоковую полость. Трубка 1 служит для залива масла, в ней также установлен маслоуказатель 2.

Тиски основні

Для закрепления разрезаемого материала автомат оснащен тисками (рис. 9). Губка 1 закреплена нерухомо на корпусе 3. Зажим заготовки производится переміщенням губки 2, закрепленной на корпусе 5, посредством гідравлики. Губки выполнены такой формы, что позволяют держать при резании как заготовку, так і отрезаемую часть ее.

Механізм подающий

Механізм для автоматичною подачі заготовки в зону різання (рис. 10). Привід каретки, а также зажим заготовки осуществляется посредством гідравлики. Конструкція тисков аналогична тискам основным.

Внутренняя полость корпуса служит гідробаком.

На боковой стенке корпуса подающего механізма монтируется гідростанція.

Механізм упоров

Механізм упоров (рис. 11)установлен на механізме подающем. С помощью корпуса 1 і конечного выключателя 3 устанавливается длина ходу тисков, а, следовательно, і длина отрезаемой заготовки.

Електроустаткування верстата

Електроустаткування выполнено на контактно-релейной аппаратуре типа РПЛ з применением електромагнитов.

На автомате применены контактные путевые переключатели для ограничения переміщення механізмов.

Аппаратура керування И защиты: магнитные пускатели, предохранители, реле і другая аппаратура установлены в отдельно стоящем електрошкафу.

Органы керування і сигнализации размещены на пульті керування, который находится наверху електрошафи.

Вывод питающих проводов сделан сзади електрошафи і в резьбовое отверстие, расположенное внизу справа.

Ввод должен быть осуществлен проводами сечением не менее 2,5 мм² черного цвета для линейных проводов і 2,5 мм² желто-зеленого цвета для заземления.

Технічна характеристика електроустаткування

Дня обеспечения безопасной роботи і предупреждения поломок механізмов на автомате предусмот рены електрические блокировки:

• при обрыве пильного полотна автомат обесточивается;
• при отсутствии заготовки цикл автомата прерывается;
• невозможно подвести пильную раму вниз, если подающий механізм не в исходном положении і основні тиски разжаты.

Cклад електроустаткування

Електроустаткування состоит из:

• асинхронных електродвигателей переменного тока і контактных конечных выключателей, размещенных на автомате;
• апаратури керування і защиты, размещенной в отдельно стоящем електрошкафу;
• органів керування, размещенных на пульті керування.

Релейные аппараты установлены на панелі в електрошкафу.

Вся разводка проводов выполнена в металлорукавах, подсоединенных к клеммным зажимам злектрошкафа.

Опис роботи

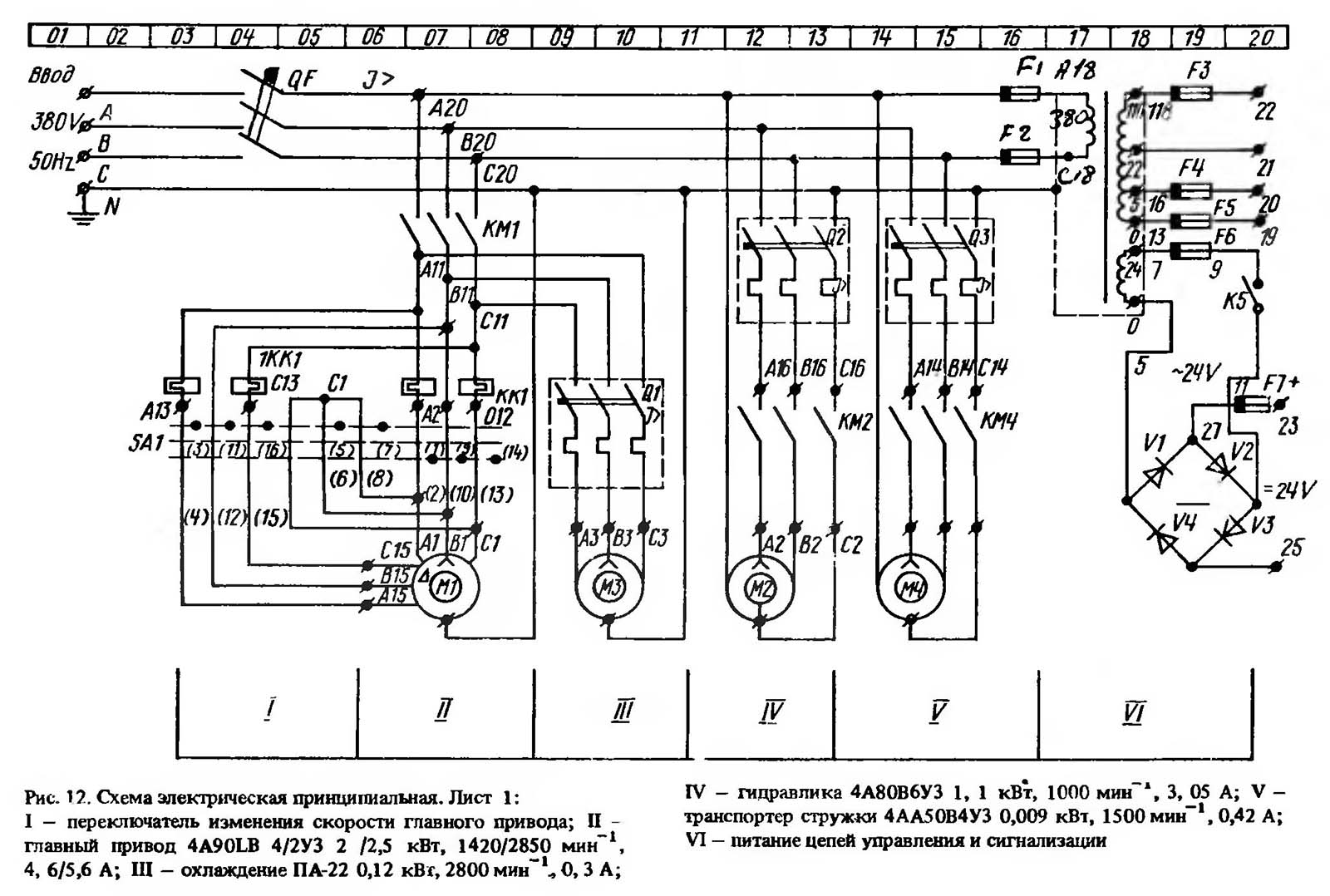

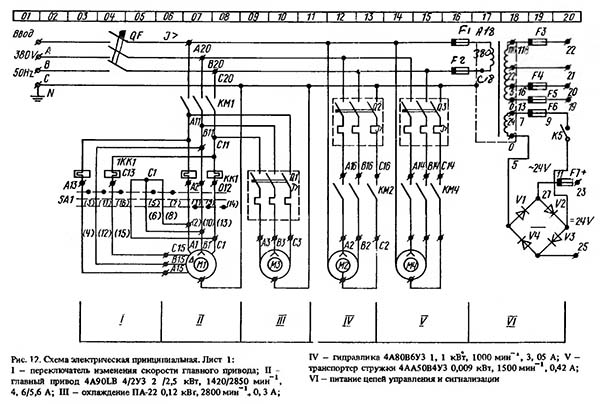

Схема електрична автомата ножовочного отрезного 8А725

Схема електрична автомата ножовочного отрезного 8А725. Дивитись у збільшеному масштабі

Схема електрична принципова показана на рис. 12-15. Схеми з'єднань представлены на рис. 16-20. Циклограмма роботи механізмов показана на рис. 21.

Схема автомата передбачає два режима роботи:

• наладочный
• автоматический

Первоначальный пуск

При первоначальном пуске автомата необходимо, прежде всего, проверить надежность заземления і качество монтажа.

После осмотра на клеммных наборах в електрошкафу следует отключить провода живлення всех електродвигателей. При помощи вводного выключателя автомат нужно подключить к цеховой сети. Это контролируется сигнальными лампочками, расположенными на пульті керування.

При помощи кнопок і переключателей проверить четкость срабатывания магнитных пускачів, реле, електромагнитов.

После проверки следует отключить вводный выключатель і подсоединить отключенные провода.

Наладка

В режиме "Наладка" осуществляется раздельное керування приводами і механізмами автомата.

Для роботи в етом режиме необходимо переключатель выбора режимов SA3 установить в положение "Наладка".

Приводы

Увімкнення електродвигуна гідравлики М2 производится кнопкой SB2 "Пуск". Включается пускатель КМ2. Увімкнення електродвигателей головного приводу Ml і насоса охлаждения М3 производится нажатием на кнопку SB1 "Цикл". Включается пускатель КМ1 і реле К4. Реле К4 включает електромагнит У1 подвода пильной рамы, електромагнит У5 — зажим основних тисков, електромагнит УЗ — зажим подающих тисков. Пильная рама опускается вниз з рабочей подачі. В нижнем положении сработает конечный выключатель S2, который включает реле К5. Реле К5 своим н.з. контактом отключает реле К4, а, следовательно, і електромагнит У1. Происходит подъем пильной рамы вверх. В верхнем положении сработает конечный выключатель S1, который своим н.з. контактом отключает пускатель КМ1. Пильная рама останавливается.

Если необходимо отвести пильную раму вверх во время роботи, то нажатием на кнопку SB3 "Вверх" производят увімкнення реле К5, которое отведет пильную раму вверх, как описано выше.

Каретка

Керування кареткой осуществляется кнопками SB7 "Назад" і SB8 "Вперед". При нажатии на кнопку SB7 "Назад" включается електромагнит У7. Каретка перемещается назад до срабатывания конечного выключателя S5. При нажатии на кнопку SB8 "Вперед" выключается ? Вкл. електромагнит У8. Каретка перемещается вперед до обрабатывания конечного выключателя S4.

S4 - огр. подачі вперед, -запись в руководстве карандашом.

Тиски основні

Керування основними тисками производится кнопками SB9 "Зажим" і SB10 "Разжим", которые включают соответственно магниты У5 і У6. В кінці зажиму срабатывает реле давления SP2, а в кінці разжима — конечный выключатель S7.

Тиски подающие

Керування подающими тисками производится кнопками SB6 "Зажим" і SB5 "Разжим", которые включают соответственно електромагниты УЗ і У4. В кінці зажиму срабатывает реле давления SP1, а в кінці разжима — конечный выключатель S8.

Відключення електродвигуна, головного при вода, гідравлики і всей схеми автомата производится кнопкой з грибовидным толкателем красного цвета SB0.

Режим - Автомат

Для роботи в режиме "Автомат" необходимо переключатель SA3 перевести в положение "Автомат".

Переключатель SA2 необходимо установить в нужное положение, соответствующее однократной или двухкратной подаче заготовки. При однократной подаче заготовки SA2 необходимо установить в положение "1", при двухкратной подаче — в положение "2".

Рассмотрим, когда переключатель установлен в положение "1". Перед включением цикла необходимо включить електродвигатель гідравлики кнопкой SB2 і транспортер стружки кнопкой SB4.

Все механізмы должны находиться в исходном положении:

• подающие тиски зажаты;
• основні тиски зажаты;
• пильная рама вверху;
• каретка в исходном положении /впереди/.

При етом загорается лампочка К5 (Н) "Готовность к циклу".

Увімкнення цикла производят нажатием на кнопку SB1, при етом включается реле КЗ, К4 і пускатель КМ1. Пильная рама начнет опускаться вниз на рабочей подаче до срабатывания конечного выключателя S2, который включает реле К5. Реле K5, став на самопитание, отключит реле К4, а, следовательно, і електромагнит У1. Пильная рама поднимается вверх до срабатывания конечного выключателя S1, который включает реле Kl. H.O. контактные реле К1, К3 і K5 включат електромагнит У4 разжима подающих тисков. Происходит разжим подающих тисков до срабатывания конечного выключателя S8, который включит електромагнит У7 ходу каретки назад. Каретка перемещается назад до срабатывания конечного выключателя S5, который отключит електромагнит У7 і включит електромагнит УЗ зажиму подающих тисков. В кінці зажиму срабатывает реле давления SP1, которое включает електромагнит У6 — разжим основних тисков. Основні тиски разжимаются. В кінці разжима срабатывает конечный выключатель S7, который своим н.о. контактом включает реле К5 і електромагнит У8.

Каретка подающего механізма перемещается вперед до срабатывания конечного выключателя S4, который включает реле К2. Реле К2, КЗ і К6 включают електромагнит У5 зажиму основних тисков. Реле К2 і К6 своими н.з. контактами отключат реле K5. В кінці зажиму сработает реле давления SP2, которое включает реле К1. Реле К1 включает реле К4 і електромагнит У1 подвода пильной рамы. Цикл автомата повторяется.

Для двухкратной подачі заготовки необходимо переключатель SA2 поставить в положение "2". С началом руху каретки из крайнего правого положения включается реле К7, которое своим н.о. контактом зашунтирует ланцюг сброса реле К5 і когда каретка придет в переднее положение, включается реле К8, которое отключит реле Кб, т. к. реле К5 не отключалось, то набирается ланцюг из н.о. контактов реле К1, КЗ і К5, которые включают електромагнит У4 разжима подающих тисков. Тиски разжимаются, каретка перемещается второй раз назад до конечного выключателя S5 , где включается реле К9, которое став на самопитание включит реле К6 і расшунтирует ланцюг реле К5.

Как только каретка придет в переднее положение, реле К5 отключится. Произойдет подвод пильной рамы. Цикл повторится.

На пульті установлен счетчик количества отрезаемых деталей. Установить заданное число резцов на счетчике. После отработанного заданного числа резцов автомат отключается.

Сигнализация

Схемой автомата предусмотрена следующая сигналізація:

• контроль целостности заземления — Н2, НЗ;
• наличие напряжения на автомате — H1;
• готовность автомата к циклу — Н5;
• пуск гідравлики — Н4.

Захист

Электродвигатели автомата защищены от токов короткого замыкания автоматическим выключателем. От перегрузок - тепловыми реле. Номинальные токи електродвигателей указаны на схеме, поетому, пользуясь регулировочными гвинтами тепловых реле, нужно установить необходимые уставки срабатывания.

Ланцюги керування і освещения защищены от токов короткого замыкания плавкими предохранителями. Нулевая защита осуществляется контактами магнитных пускачів. При установці автомат, гідростанція і електрошкаф должны быть надежно заземлены. Для етой цели на перечисленных механізмах в нижней частини предусмотрены болты заземления.

Гідравлика отрезного автомата 8А725

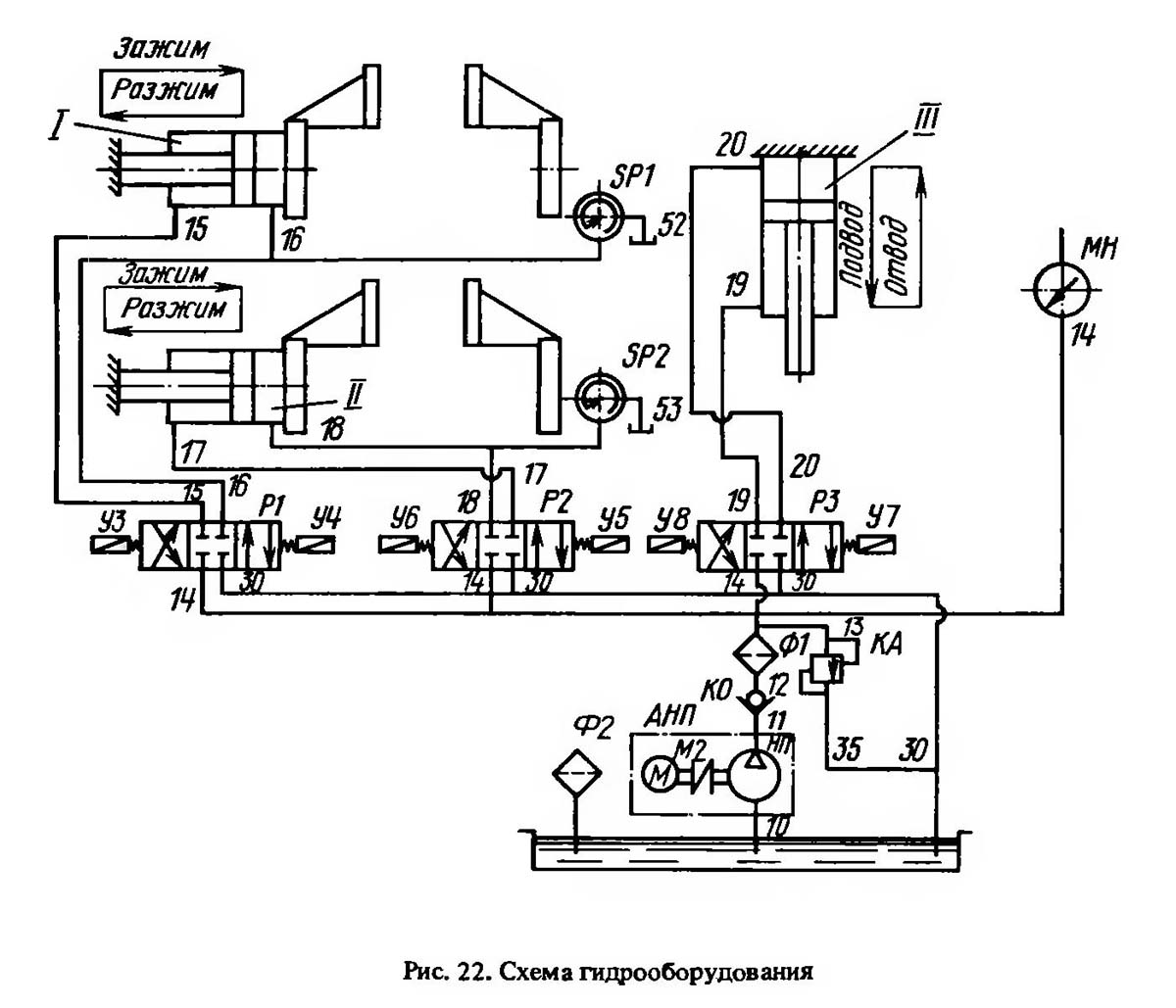

Схема гідрооборудования автомата ножовочного отрезного 8А725

Схема гідрооборудования автомата ножовочного отрезного 8А725. Дивитись у збільшеному масштабі

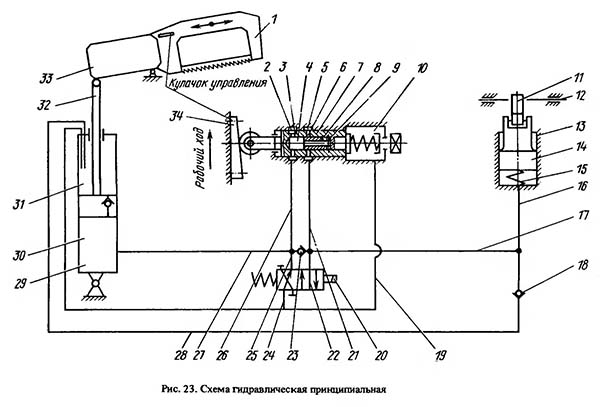

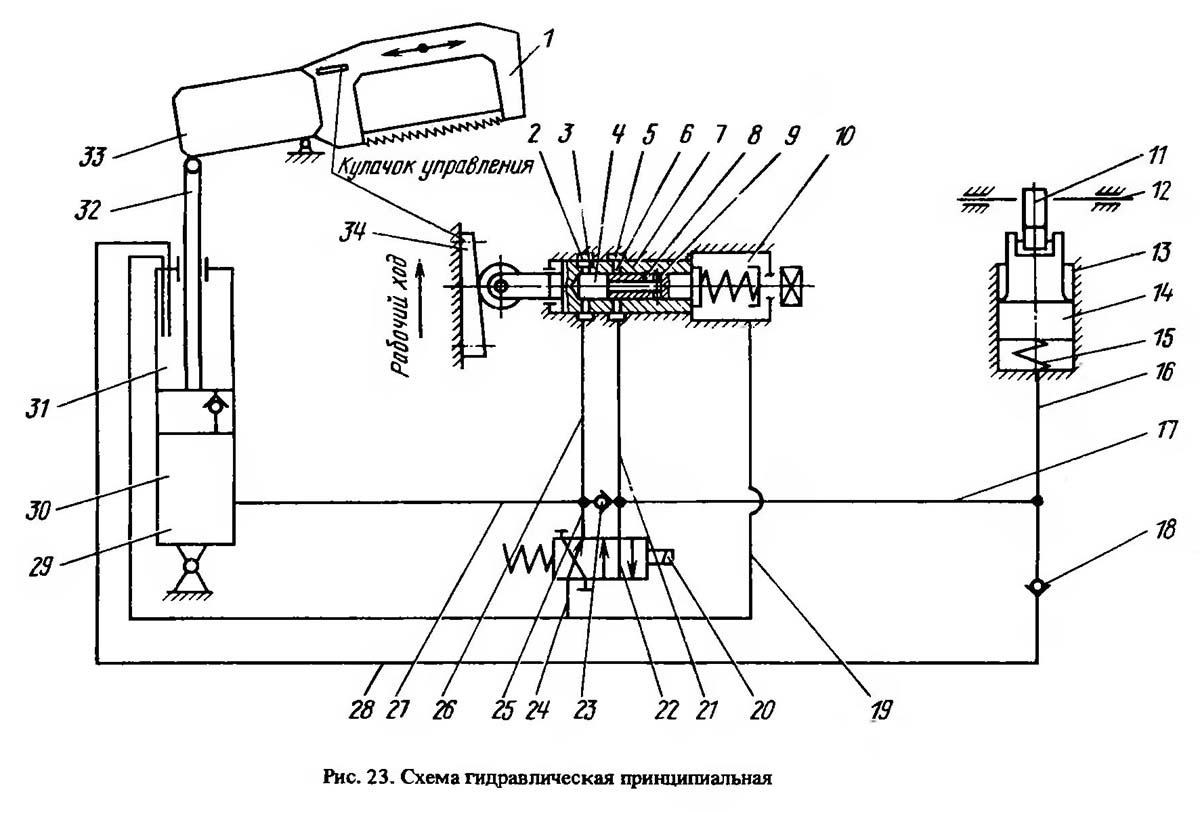

Схема гідравлічна автомата ножовочного отрезного 8А725

Схема гідравлічна автомата ножовочного отрезного 8А725. Дивитись у збільшеному масштабі

8А725 автомат ножовочный отрезной (верстат ножовочно-отрезной). Відеоролик.

Технічні характеристики механической ножовки 8А725

Наименование параметра	872а	872м	8725	8А725
Основні параметри верстата
Наибольшие розміри сечения круглой заготовки (угол реза 90°), мм	250	250	250	250
Наибольшие розміри сечения круглой заготовки (угол реза 45°), мм	120	100	140
Наибольшие розміри сечения квадратной заготовки (угол реза 90°), мм	250 х 250	250 х 250	250 х 250	220 х 220
Наибольшие розміри сечения прямоугольной заготовки (угол реза 45°), мм	120 х 120	100 х 100	140 х 250
Наибольшее расстояние от полотна до верхней частини рамы, мм	223	223
Максимальная длина отрезаемой заготовки по упору, мм	350	350	350	800
Расстояние от основания верстата до опорной поверхности заготовки, мм			550	550
Розміри применяемого ножовочного полотна(ДхШхТолщ.), мм	500	450	450х40х2; Ø 8	500х40х2; Ø 8,5
Максимальная ширина пропила, мм	2,5	3,8	3,5	3,5
Число двойных ходов пильной рамы в минуту	85; 110	85; 110	45, 56, 71, 112, 140, 128	45, 56, 71, 90, 112, 140
Длина ходу пильной рамы, мм	150	140, 180	180	128
Угол поворота тисков, град	45°	45°	45°
Производительность при резке стали 45 ГОСТ 1050-74 Ø 100мм, не менее см2/мин			30
Механізм зажиму заготовки	вручную	вручную	вручную	гідравл
Механізм подачі заготовки	вручную	вручную	вручную	гідравл
Електроустаткування верстата
Електродвигун головного привода, кВт (об/мин)	1,7	1,5 (1420)	2,2	2/ 2,5 (1420/ 2550)
Електродвигун гідростанції, кВт (об/мин)	-	-	-	1,1 (920)
Електродвигун насоса охлаждения, кВт (об/мин)			0,12	0,12 (2800)
Габарит і масса пресс-ножниц
Габарит пресс-ножниц (длна х ширина х высота), мм	1470 х 875 х 925	1470 х 690 х 885	1690 х 700 х 900	2080 х 1250 х 1090
Масса пресс-ножниц, кг	605	650	700	1100
