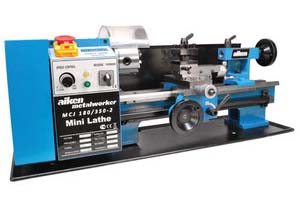

Токарно-гвинторізний верстат Aiken MCJ-180/350-2 є верстатом класу «хобі», і призначений для індивідуального (побутового) застосування, тобто за своїми конструктивними особливостями та технічними характеристиками верстат не призначений для використання на виробництві.
Верстат призначений для токарної обробки заготовок із металів або пластмас з поверхнями, що мають форму тіл обертання. При цьому оброблена поверхня деталі може бути зовнішньою або внутрішньою, циліндричною, конічною або складною, утвореною поєднанням різних кривих.
Токарний верстат по металу Aiken-180 призначений для обробки заготовок із металу, деревини, всіх видів пластмаси методом поздовжнього та поперечного точення.

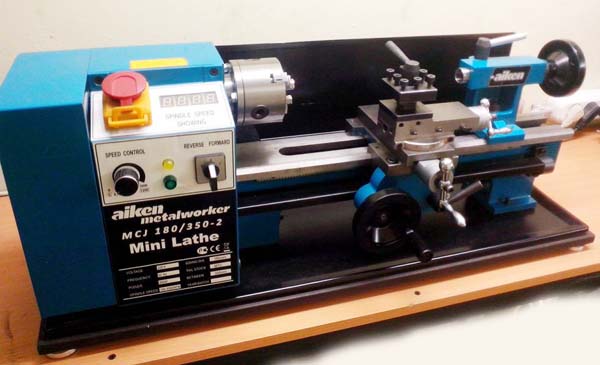

Верстат Aiken-180 є настільним токарним верстатом і призначається для всіляких токарних робіт:
Традиційне наочне компонування верстата у поєднанні з відпрацьованою кінематичною схемою дозволяє впевнено забезпечити токарну обробку з класом точності «Н» протягом тривалого терміну експлуатації.
У порівнянні з пропонованими на ринку малогабаритними верстатами - він простий в експлуатації, надійний та довговічний.

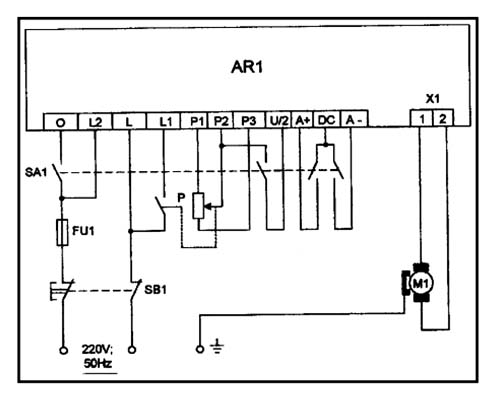

Верстат призначений для роботи від однофазної мережі змінного струму напругою 220 ± 10 % і частотою 50 Гц.
Верстат призначений для експлуатації у таких умовах:

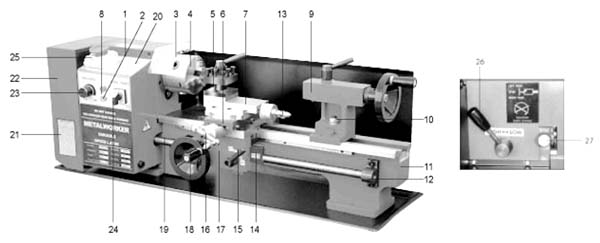

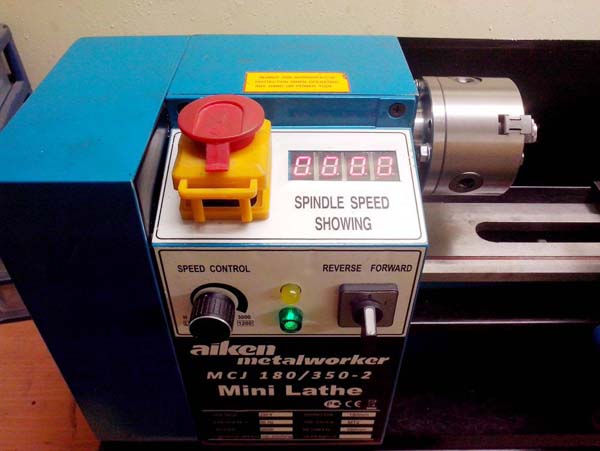

Електродвигун передає обертання на шпиндель через зубчастиний ремінь. Частота обертання шпинделя може плавно змінюватись і регулюється за допомогою рукоятки, розташованої на панелі керування. Шпиндель має отвір з конусом Морзе №3, щоб можна було використовувати центр з планшайбою або затискачем, що обертається. Патрон, що самоцентрується, з трьома кулачками встановлений на шпинделі. Щоб зняти патрон, просто відкрутіть гайки ззаду виступу шпинделя, щоб його можна було вільно витягнути разом з трьома установочними штифтами. Для ефективнішого використання патрона йому поставляються три зовнішніх (зворотних) кулачка.

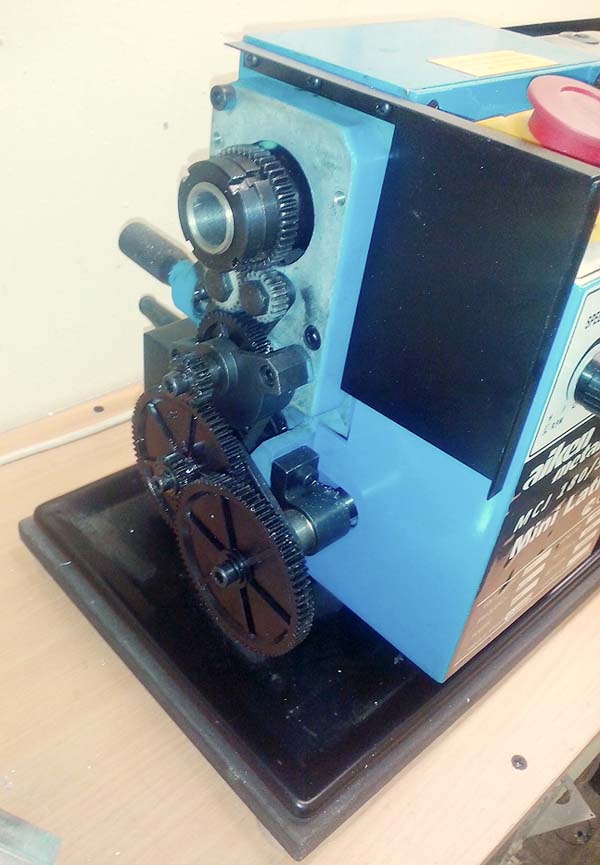

Коробка передач захищена кожухом, яку можна зняти, відкрутивши два шестигранні кріпильні болти. Зубчастиний механізм, показаний (Рис.2), передає обертання ггвинта подачі, Гвинт подачі працює як черв'ячний вал, і під час експлуатації рукоятки автоподачі, яка кріпиться гайкою до ггвинта подачі, передає обертання супорту, а потім ріжучому інструменту. Таким чином, подача передається для нарізання різьблення та обточування, частота обертання ггвинта подачі швидкість ріжучого інструменту визначається конфігурацією коробки передач. Зупинити гвинт подачі можна рукояткою. Ця рукоятка використовується для подачі супорта вперед або назад (це також описано в розділі «Різьбонарізування»).
Лита частинина задньої бабки може пересуватися вздовж станини та встановлюватись у будь-яке потрібне положення, її положення фіксується гайкою. Піноль задньої бабки має внутрішній конус Морзе 2 для кріплення центру, що поставляється. Ви можее також придбати центр, що обертається, і свердлильний патрон.

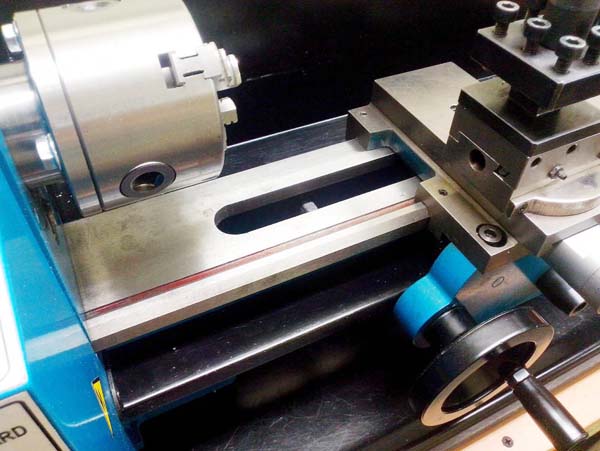

На санках розташований поперечний супорт, який встановлений супорт поздовжнього переміщення з резцедержателем, що дозволяє проводити складні токарні операції. Його можна переміщати за допомогою ходового ггвинта, через гайку приводу, щоб забезпечити автоматичну подачу, коли працює важіль автоматичної подачі, встановлений на корпусі.
Відрегулювати положення інструменту можна обертанням маховика подачі поперечного супорта, яка рухає його поперек верстата та санок, або обертанням маховика ручної подачі, яка рухає інструмент уздовж верстата. Для переміщення інструмента на невеликі відстані під прямим кутом до поперечного супорту використовуйте ручку подачі поздовжнього супорта. Ця операція описана в розділі "Різ під кутом". Поперечний та поздовжній супорти оснащені шкалою. Шкала використовується для того, щоб переміщувати інструмент на точні відстані, один поділ дорівнює 0,025 мм. Шкала обертається разом із рукояткою подачі. Шкалу на подачі поперечного супорта можна провернути щодо рукоятки для зручності зчитування показань та зафіксувати. Шкалу можна обнулити. Це описано докладніше у розділі «Експлуатація верстата».
Для фіксації положення інструменту у різцетримачі використовується 8 шестигранних болтів. Для швидкої та легкої заміни можна встановити 4 різці. Два різці вже встановлені.
Різцетримач повертається, коли ослаблена рукоятка, яка розташована нагорі; різцетримач можна легко підняти та встановити у необхідне положення
| Найменування параметру | MCJ-180/350-2 | ММЛ-02 | ММЛ-03 |
|---|---|---|---|
| Основні параметри верстата | |||
| Найбільший діаметр заготовки над станиною, мм | 225 | 230 | 230 |
| Найбільший діаметр заготовки над супортом, мм | 135 | ||
| Найбільша довжина заготовки у центрах (РМЦ), мм | 350 | 500 | 750 |
| Рекомендована глибина точення за один прохід, мм | |||
| Максимальна глибина точення за один прохід, мм | |||
| Максимальний розмір державки різця, мм | 12 х 12 | ||
| Шпиндель | |||
| Діаметр наскрізного отвору в шпинделі, мм | 20 | 20 | 20 |
| Конус шпинделя | МК-3 | Морзе 3 | Морзе 3 |
| Число ступенів частот прямого обертання шпинделя | Б/с | Б/с | Б/с |
| Частота прямого обертання шпинделя, об/хв | 100..1200, 100..3000 | 100..1800 | 100..1800 |
| Диаметр токарного патрона, мм | 180 | 100 | 100 |
| Кріплення шпинделя | 38x8 TPI | ||
| Супорт. Подання | |||
| Найбільше поздовжнє переміщення каретки супорта, мм | |||
| Переміщення супорта поздовжнє на один поділ лімба, мм | 0,025 | 0,025 | 0,025 |
| Найбільше поперечне переміщення супорта, мм | 125 | 125 | 125 |
| Переміщення супорта поперечне на один поділ лімба, мм | 0,025 | 0,025 | 0,025 |
| Найбільше переміщення верхнього поворотного супорта (різцевих санок), мм | 45 | 48 | 48 |
| Кут повороту різцевих санчат, град | ±90° | ±90° | ±90° |
| Межі поздовжніх робочих подач супорту, мм/про | 0,02..0,5 | ||
| Межі кроків різьб метричних, що нарізаються, мм | 0,4..3,5 | 0,5..3,0 | 0,5..3,0 |
| Межі кроків різьб дюймових, ниток/дюйм (TPI) | 0,4..3,5 | ||
| Задня бабка | |||
| Конус задньої бабки | МК-2 | Морзе 2 | Морзе 2 |
| Найбільше переміщення пінолі, мм | 40 | ||
| Електроустаткування | |||
| Номінальна напруга живлення, | 220 в 50 Гц | 220 в 50 Гц | 220 в 50 Гц |
| Електродвигун головного приводу, кВт | 0,25 | 0,75 | 0,75 |
| Габарити та маса верстата | |||
| Габарити верстата (довжина ширина висота), мм | 880 х 290 х 290 | 1055 х 575 х 570 | 1300 х 575 х 570 |
| Маса верстата, кг | 44/56 | 105 | 135 |
