Астрон-10 Пилорама ленточная
Схеми, опис, характеристики

Відомості про виробника ленточной пилорамы Астрон-10

Производителем ленточнопильного верстата Астрон-10 является компания Астрон ООО г. Тольятти, Самарская область.

Астрон-10 Пилорама ленточная з електроприводом. Назначение, область применения

Пилорама ленточная портального типа Астрон-10 предназначена для распиловки круглого леса диаметром до Ø 750 мм из любых, в том числе твёрдолиственных, пород древесины на лафет, брус, доску обрезную, полуобрезную і необрезную, а также рейку при помощи ленточных пил, соответствующих различным породам і диаметрам древесины. Распиловка производится при нерухомому положении обрабатываемого бревна в горизонтальной плоскости переміщенням пильной головки по направляющему пути.

Пилорама ленточная горизонтальная Астрон-10 представляет собой верстат, разработанный для производства досок, брусьев, шпона, реек. Обладнання дает возможность распиливать бревна длиной до 6,5 м і диаметром до 0,75 м. Верстат подходит для распиловки несортированной древесины любой породы.

Производительность пилорамы Астрон-10 доходит до 1,5 куб. м/час. Ленточная пила приводится в действие електродвигуном мощностью 11 кВт. Для удобства експлуатации і обеспечения безопасности предусмотрено наличие следующих елементів:

Технічні данные пилорам позволяют производить радиальную і тангенциальную распиловку бревна, а также распиловку в развал или з брусовкой. Распиловка производится в горизонтальной плоскости переміщенням ленточной пилы по направляющему пути при нерухомому положении обрабатываемого бревна.

• Механізм подъема бревна
• Базирующие і подвижные успокоители
• Направляющие рельсового пути

Верстат позволяет производить индивидуальный раскрой бревна і его частин в соответствии з зонами качества древесины, получая из низкосортного сырья большее качество выпускаемых пиломатериалов.

Принцип роботи і особливості конструкції верстата Астрон-10

Ленточная пилорама Астрон-10 представляет из себя раму, которая перемещается на роликах по рельсовому пути. Перемещение рамы осуществляется оператором вручную.

Рама

Рама представляет из себя прочную сварную конструкцию из профильных труб установленную на ролики. На раме смонтирован пильный механізм.

Рельсовый путь

Рельсовый путь является основанием верстата і состоит из трёх секций (по заявке заказчика рельсовый путь може поставляться з большим количеством секций). Рельсовые секции ето швеллеры, сваренные между собой і установленные на регулируемые по высоте рельсовые опори. Для уменьшения шума при работе пилорамы на швеллеры наваривается калиброванная проволока.

При установці пилорамы на новом месте рельсовый путь выравнивается по горизонтали. Точность (разнотолщинность) выпиленных изделий во многом зависит от точності установки рельсовых путей.

Между рельсами установлены опори под бревно, на которых з помощью упоров і зажимов его закрепляют.

Пильный механізм

Пильный механізм состоит из двух шкивов, на которые натянута ленточная пила, приводного електродвигуна і двигуна подачі з редуктором.

Пильный механізм смонтирован на траверсе (пильной каретке). Траверса подвешена на роликовых цепх к раме і перемещается вверх-вниз от отдельного електродвигуна подачі з редуктором обеспечивая налаштування на требуемый размер распиливаемого материала. Величина переміщення определяет толщину отпиливаемой от бревна доски.

На траверсе установлены приводной і натяжной шкивы, между ними смонтирован механізм натяжения ленточной пилы. Приводной шкив соединен з електродвигуном клиноременной передачей. На траверсе установлены, также, подвижные і базирующие поддерживающие ролики, защитные кожуха шкивов і ленточной пилы.

Натяжение ленточной пилы осуществляется з помощью гідравлічного насоса. Контроль зусилля натяжения ленточной пилы осуществляется по манометру.

Усилие натяжение ленточной пилы при подготовке її к работе должно соответствовать усилию, рекомендованному поставщиком пил.

Работа на станке Астрон-10

Работа на станке передбачає поетапное выполнение следующих процедур:

• установить бревно на опори рельсового пути, закрепить з помощью упоров і зажимов;
• выставить нужную толщину доски по линейке;
• открыть кран подачі смазывающей жидкости;
• включить двигатель приводу ленточной пилы;
• произвести распиловку бревна, перемещая пильный аппарат по рельсовому пути;
• поднять траверсу і вернуть пильный агрегат в исходное положение.

После окончания роботи, верстат необходимо отвести в исходное положение, закрыть кран подачі смазывающей жидкости, ослабить натяжение ленточной пилы, произвести уборку верстата.

Комплект поставки ленточной пилорамы Астрон-10

• механізма подъема;
• трехсекционные направляющие рельсового пути;
• рама пильного агрегата;
• траверсы;
• електродвигатель
• успокоитель базирующий;
• успокоитель подвижный.

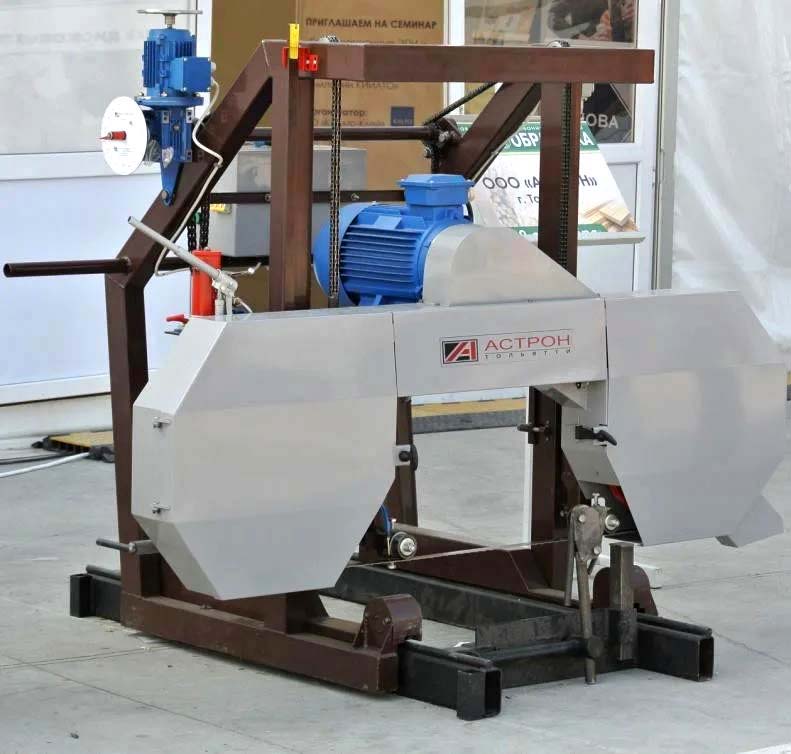

Астрон-10 Загальний вигляд пилорамы ленточной

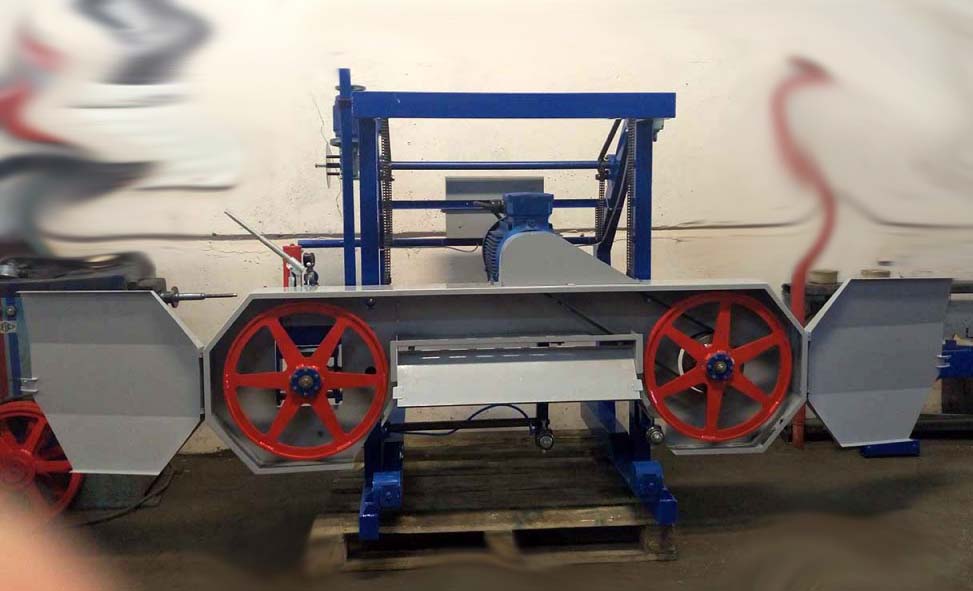

Фото пилорамы ленточной Астрон-10

Фото пилорамы ленточной Астрон-10

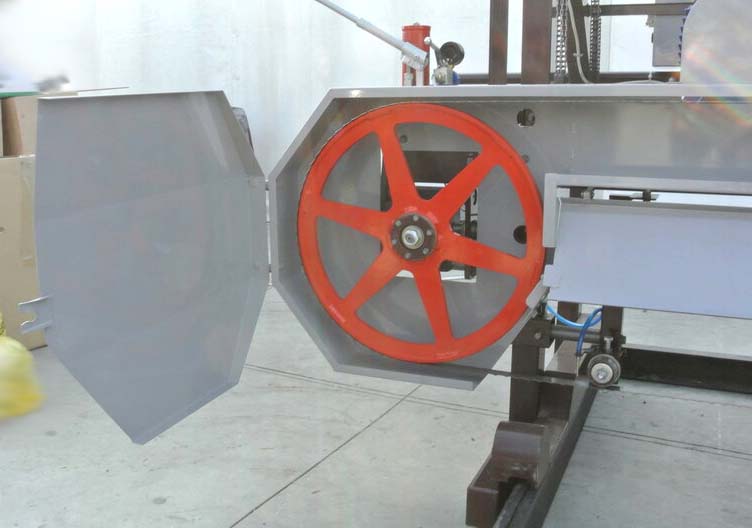

Ведомый (натяжной) шкив пилорамы ленточной Астрон-10

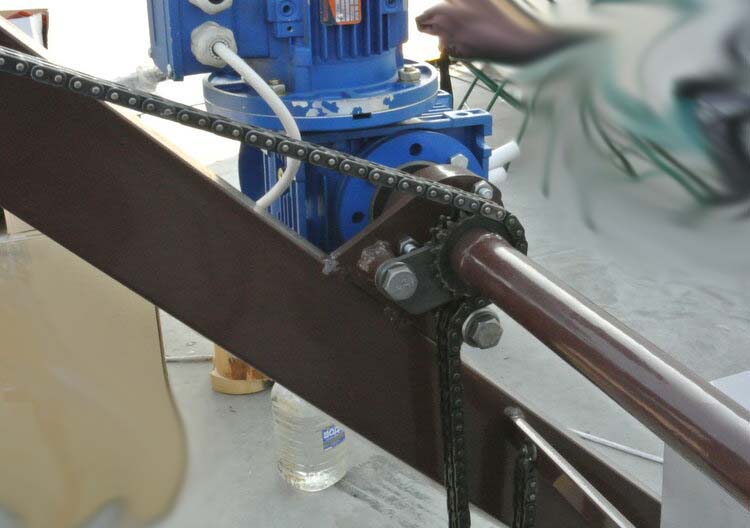

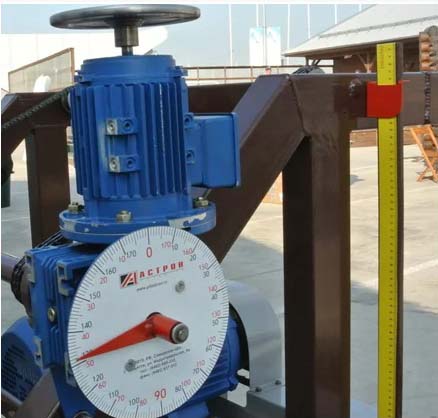

Електродвигун і редуктор подъема/опускания пильного механізма

Пристрій подъема/опускания пильного механізма

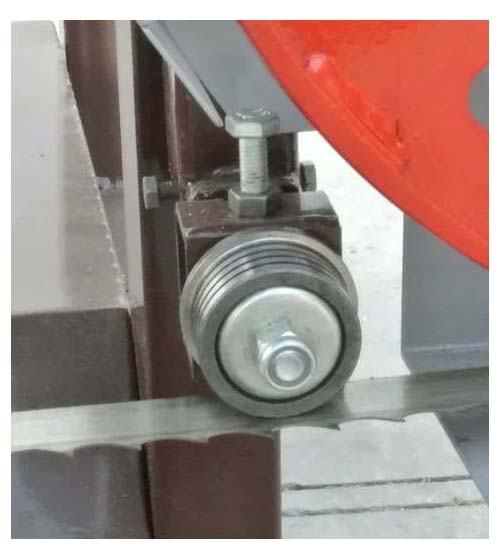

Опорный ролик пильного механізма пилорамы Астрон-10

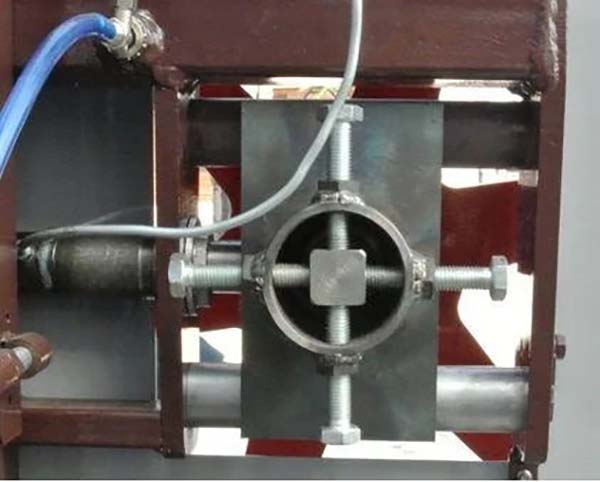

Регулювання оси ведомого шкива

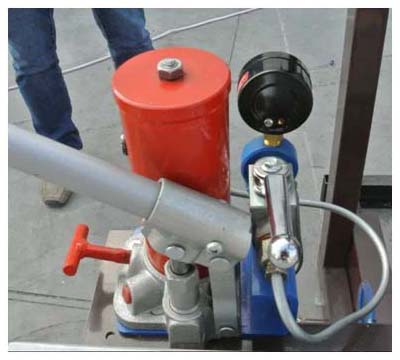

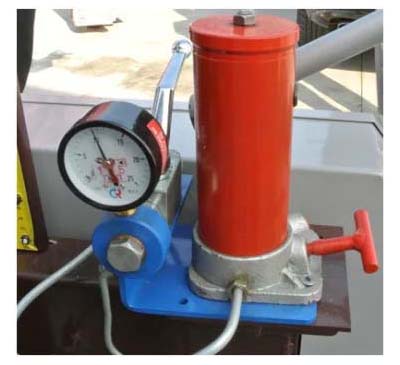

Гідронатяжитель пилы - домкрат з манометром

Гідронатяжитель пилы - домкрат з манометром

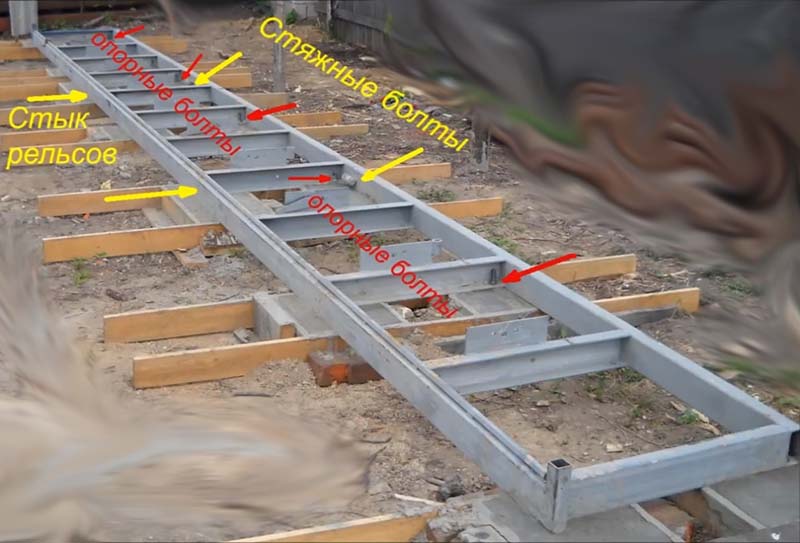

Рельсовый путь ленточной пилорамы Астрон-10

Инструкция по експлуатации ленточных пил

Ленточная пила сделана из высокоуглеродистой стали, что обеспечивает максимальную стабильность пильной ленты при пилении.

Чтобы добиться максимальной отдачи от верстата бревнопильного ленточного Астрон-10 необходимо соблюдать наступні условия:

• необходимо выставить полотно пильной ленты на шкивах: расстояние от впадины зуба до кромки шкива;
• правильно выставить направляющие ролики по горизонтали і вертикали;
• при заточке пильной ленты форма зуба должна повторяться в точності;
• разводка зубьев пильной ленты должна отвечать выполняемой работе, например: при пилении бревна диаметром 20 см по сравнению з бревном диаметром 80 см объем опилок, которые надо удалить из пропила приблизительно в 3,5 раза больше.

В процессе пиления пилы разогреваются и, как следствие етого, увеличиваются в длину. Остывая, пилы стремятся сжаться до своего первоначального размера, вследствие чего в них возникают избыточные напряжения. Помимо етого в пиле остается «память» от формы двух шкивов, поетому пилить надо на минимально возможном натяжении пильной ленты (150 кГ/см для ленты шириной 50 мм і 150 кГс/см для ленты шириной 35 мм).

Внимание! В процессе роботи, особенно в первые 10-15 минут ленточная пила нагревается і її длина увеличивается. Необходимо подтянуть пилу.

Для снятия вибрации ленточной пилы в процессе пиления служат поддерживающие ролики.

СНИМАЙТЕ натяжении пилы, как только прекратили пилить.

Как понять правильно ли разведена Ваша пила?

Развод можно считать оптимальным, когда между полотном пилы і деревом, которое она распиливает, находится смесь из 65-70% опилок і 30-35% воздуха.

Внешним проявлением того, что ваша пила разведена правильно, является то, что выбрасывается из пропила 80-85% опилок.

В случае, когда Вы развели пилу слишком сильно, остается много воздуха і недостаточное удаление количества опилок.

В случае не до разводки пилы на поверхности доски остаются плотно прессованные горячие опилки.

Пила, которая разведена слишком сильно, будет пилить рывками, разведенная недостаточно будет пилить волнами.

Еще один очень важный момент: разводить следует только верхнюю треть зуба, в процессе пиления должен участвовать только острый уголок на самой вершине зуба.

Точить пилу з минимальным съемом металла (т.е. зачистить заусенцы) і затем разводить.

При входе в бревно пила делает скачек вверх і пилит ровно практически до кінця бревна, після чего падает вниз. Это явление получило название «отжатия», т.е. пилу отжимает. Вызвано ето слишком большим углом заточки зуба. Следует уменьшить угол заточки на пару градусов.

При входе в бревно пила делает скачок вверх і доска получается кривая «как сабля». Это вызвано, скорее всего тем, что угол заточки слишком большой, а развод недостаточен. Следует уменьшить угол заточки зуба і увеличить развод. Пила «ныряет» вниз і доска получается кривая «как сабля». Это вызвано недостаточным углом заточки і недостаточной разводкой одновременно. Следует увеличить угол заточки на пару градусов і увеличить развод.

На доске остается слишком много опилок, і они рыхлые на ощупь. Развод недостаточен, следует его увеличить. Угол заточки уменьшить.

Пропил идет волной. Если пила острая, то ето происходит вследствие слишком маленького развода, следует увеличить развод.

Тупая, ни разу не переточенная пила трескается по впадинам зуба. Это вызвано тем, что полотно недостаточно разведено для роботи, которую им пытаются выполнить, либо тем, что полотном продолжали пилить, після того как оно затупилось.

Пила покрывается трещинами сзади. Это вызвано тем, что задние упоры направляючих роликов стоят слишком далеко от тыльной стороны полотна.

На полотно пилы «накатываются» опилки. То вызвано тем, что пила недостаточно разведена і в пропиле не остается достаточно воздуха, полотно пилы трется об опилки, разогревается і древесная пыль напекается на пилу. Увеличить развод.

Опилки «накатываются» на внутренней поверхности зуба, но на поверхности пилы етого не происходит. Это обусловлено плохим качеством заточки (слишком большая подача или слишком большой съем металла и, как результат, плохое качество поверхности на впадине зуба), либо слишком большим углом заточки зуба, либо тем, что полотном продолжали пилить після того, как оно уже затупилось.

После заточки полотно покрывается трещинами на впадинах зубьев. Во время перезаточки, за один раз сняли слишком большое количество металла в результате чего получиться перекал поверхности зуба.

Многие проблемы создаются тем, что заточной камень недостаточно часто і аккуратно заправляется.
