Виробник токарного верстата моделі EMU-200 - Кебанський завод Верстатобудівного об'єднання , Угорщина, Будапешт.
Існує два виконання токарно-гвинторізного верстата EMU-200.
Верстат підвищеної точності моделі EMU-200 RFP має деякі конструктивні відмінності від верстата моделі EMU-200-R, найістотнішими з яких є такі:

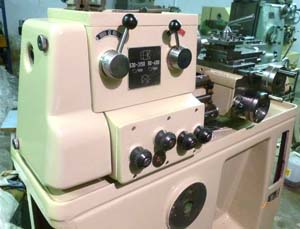

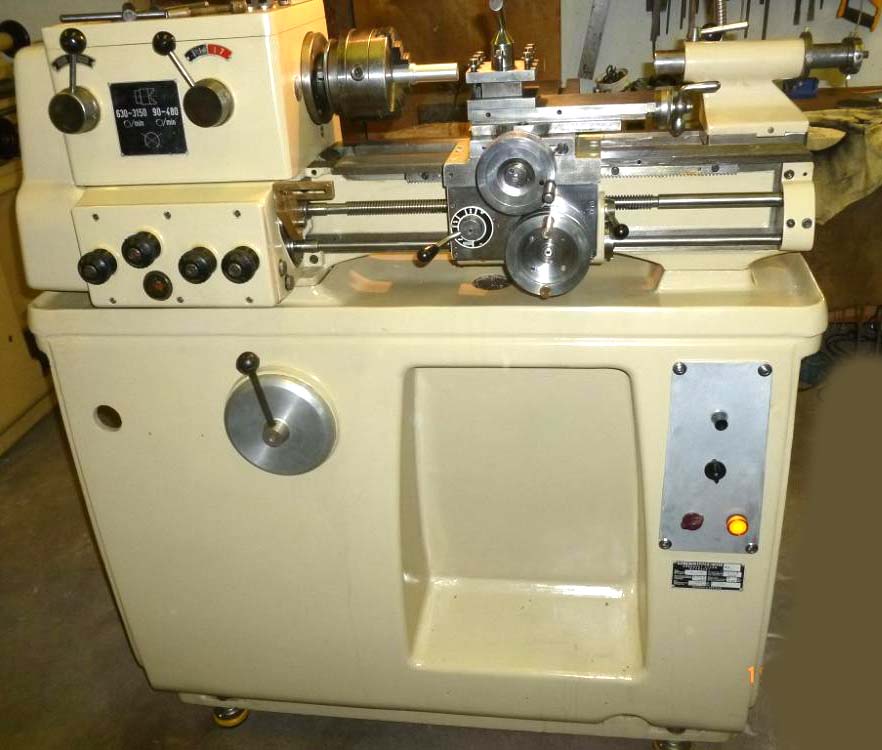

Фото токарно-гвинторізного верстата EMU-200. Завантажити у збільшеному масштабі

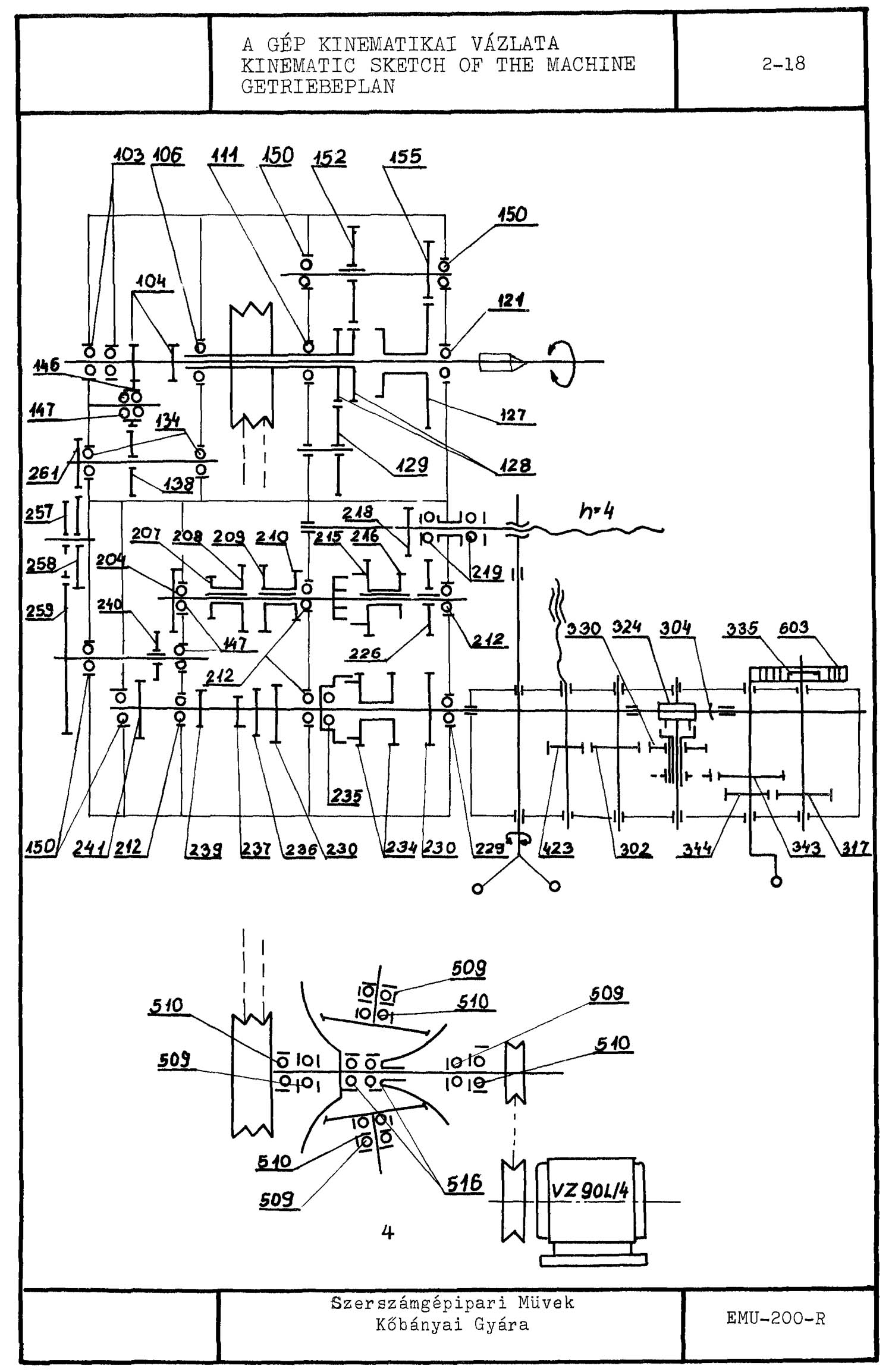

Схема кінематична токарно-гвинторізного верстата EMU-200. Завантажити у збільшеному масштабі

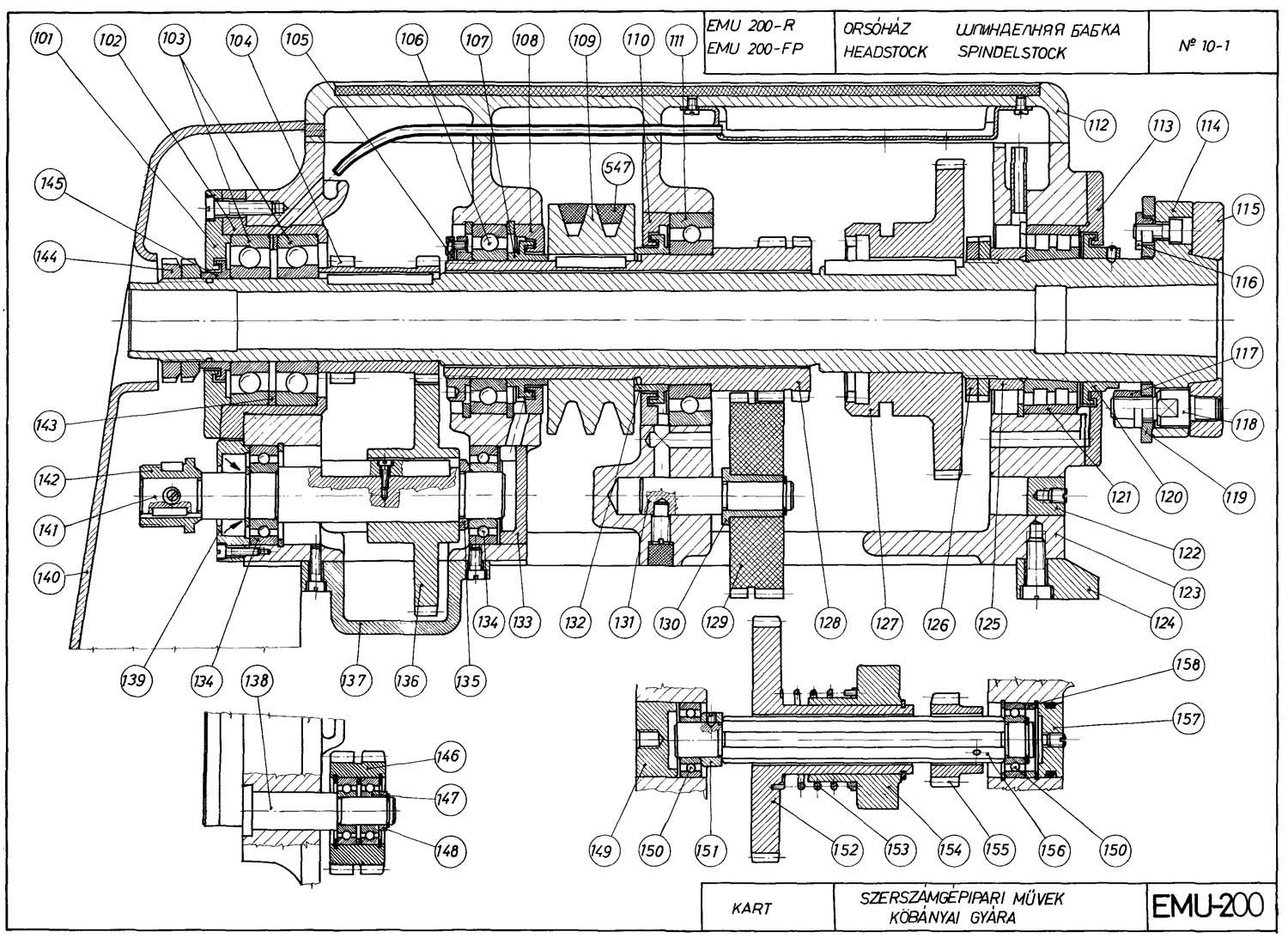

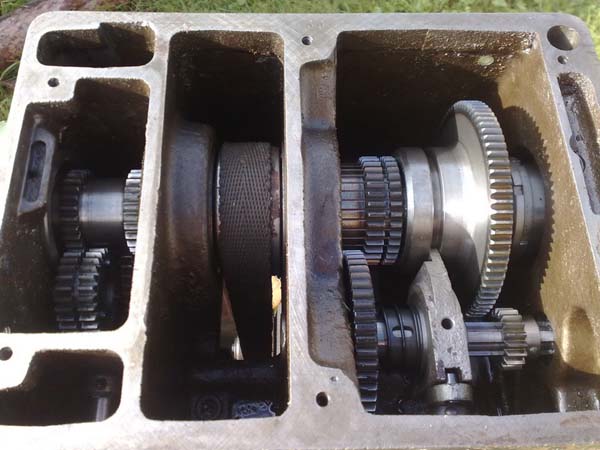

Коробка швидкостей токарно-гвинторізного верстата EMU-200. Завантажити у збільшеному масштабі

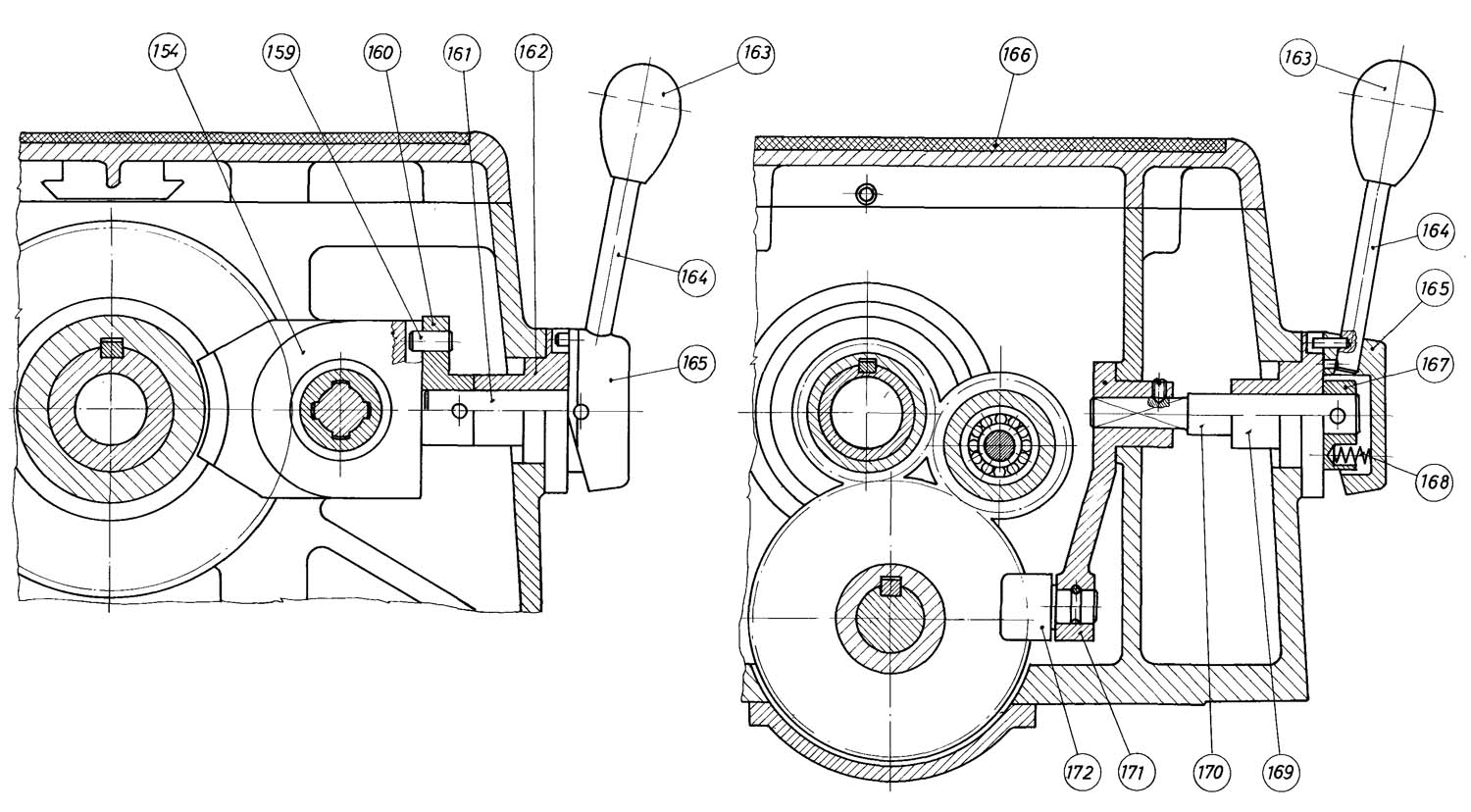

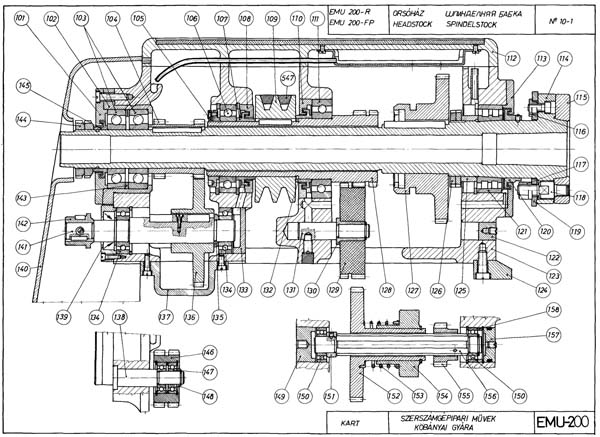

Коробка швидкостей токарно-гвинторізного верстата EMU-200. Завантажити у збільшеному масштабі
Шпиндель обертається попереду на дворядному циліндричному роликопідшипнику, а ззаду - на радіально-упорному шарикопідшипнику. Осьові зусилля сприймаються радіально-завзятими шарикопідшипниками. Шпиндель розвантажений від зусилля, що тягне клинового ременя, завдяки чому підвищується точність обертання шпинделя» Для захисту ременів від масла, простір, що вміщає ремені, ізольовано лабіринтовими кільцями ущільнювачів.
Отвір шпинделя дозволяє пропускати пруток діаметром Ø 25 мм. Кінець шпинделя виконаний з коротким конусом, його поверхні прилягання загартовані. Закріплення інструменту або пристрою полегшується змонтованим на шпиндель штиковим диском. У шпиндель можна через перехідну втулку закріпити інструмент або центр з конусом Морзе 2.
У передній бабці вбудований перебір, при включенні якого кількість обертів шпинделя знижується. Передатне відношення перебору 1: 6,8. Вимкнення та увімкнення перебору може здійснюватися тільки при нерухомому шпинделі.
Для змащення підшипників і зубчастиних коліс передньої бабки служить масло, що розбризкується шестірнею, що занурюється в масляну ванну.
Олія, що розбризкується, вловлюється раковинами і подача олії до всіх місць мастила забезпечується трубами.

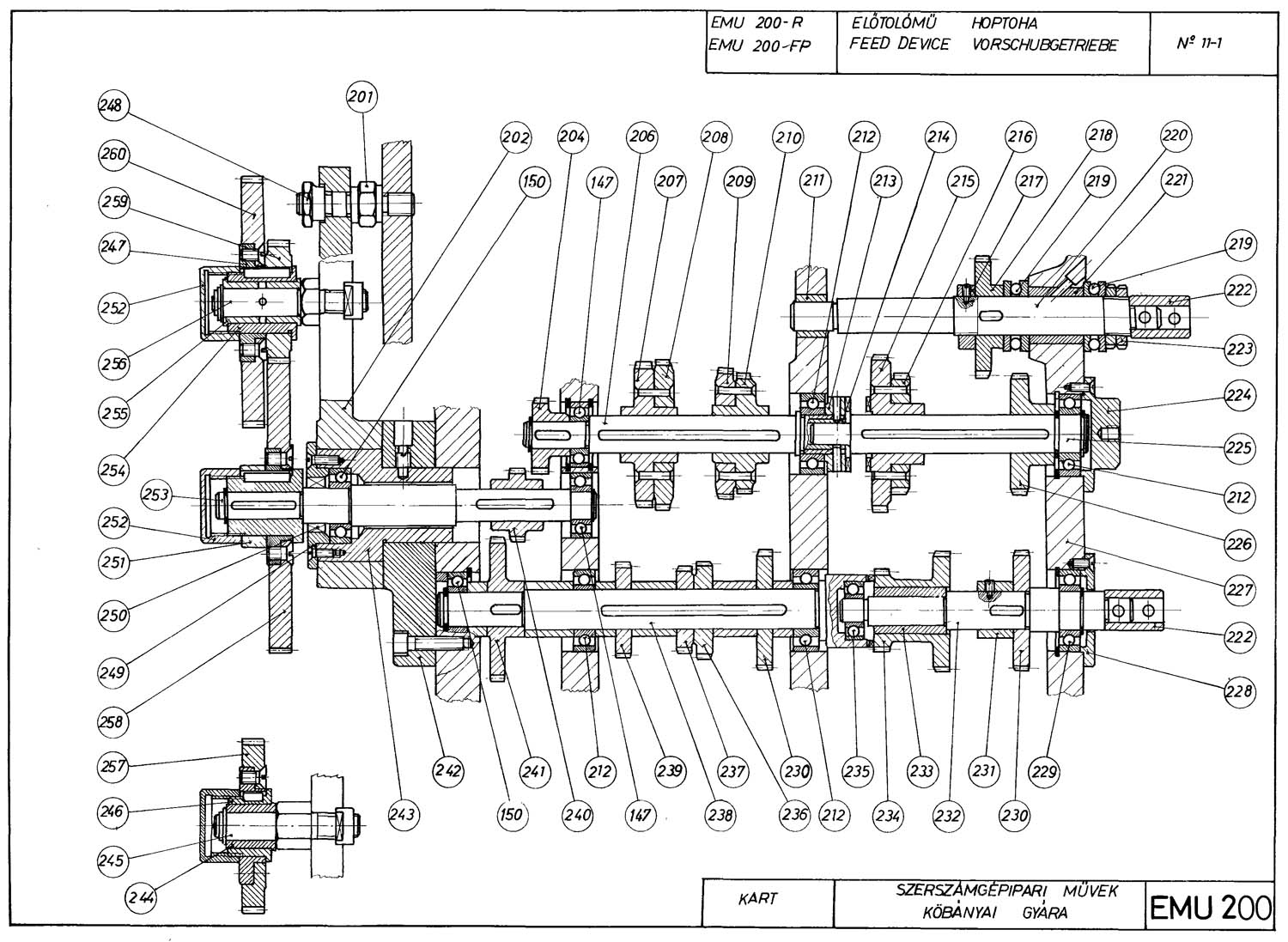

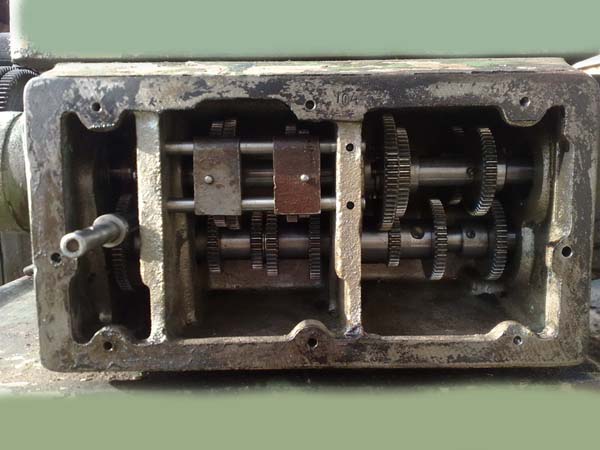

Коробка подач токарно-гвинторізного верстата EMU-200. Скачать в увеличенном масштабе
Коробка подач включає шестерні, що створюють число оборотів ходового ггвинта для нарізання різьблень і ходового валика - для подачі. Первинний вал отримує обертання від шпинделя через постійну передачу 1:2 та змінні шестерні.
Коробка подач із пересувними блоками шестерень механічним керуванням, закритого виконання. Мастило підшипників і шестерень проводиться розбризкуванням.
Коробка подач закритого типу, двовісна. Перемиканням відповідних рукояток і, при необхідності, встановленням змінних зубчастиних коліс можна отримати налаштування механізму подач для нарізання нормального ряду метричних, модульних, дюймових та різьб живлення, а також для отримання необхідних подач при токарній обробці (рис. 8).
Для нарізування точних і спеціальних різьблень можна використовувати пряме включення ходового ггвинта (при цьому потрібно виготовити спеціальний набір зубчастиних коліс).

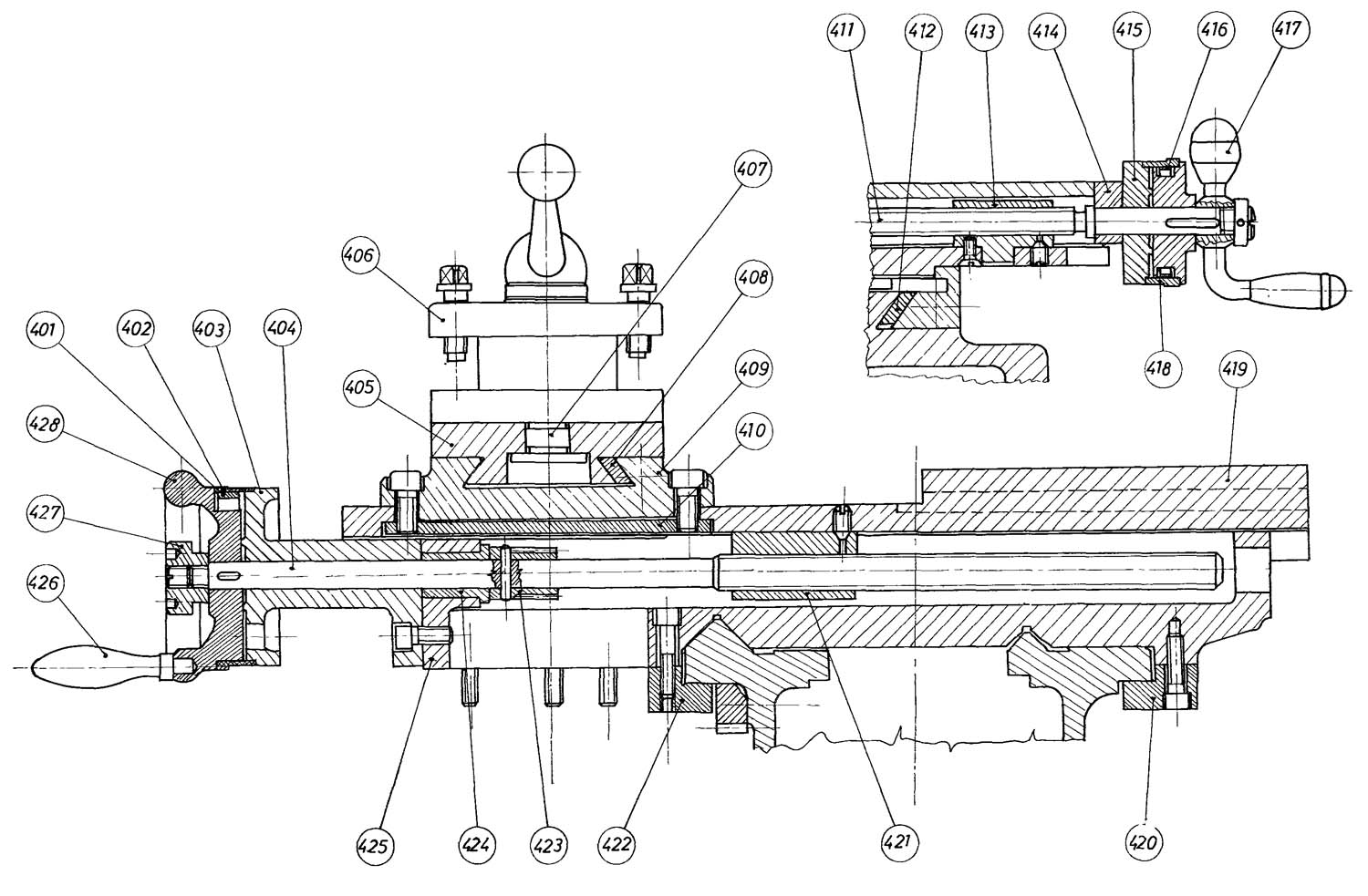

Суппорт токарно-гвинторізного верстата EMU-200. Скачать в увеличенном масштабе
Супорт складається з нижніх санок, поперечних санок і обертових навколо вертикальної осі різцевих санок. На різцевих санках є чотирирізцевий різцетримач, який можна повернути і встановити в необхідне положення після ослаблення гайки.
Завдяки повертанню різцевих санчат забезпечуються можливість обробки зовнішніх та внутрішніх конусів.

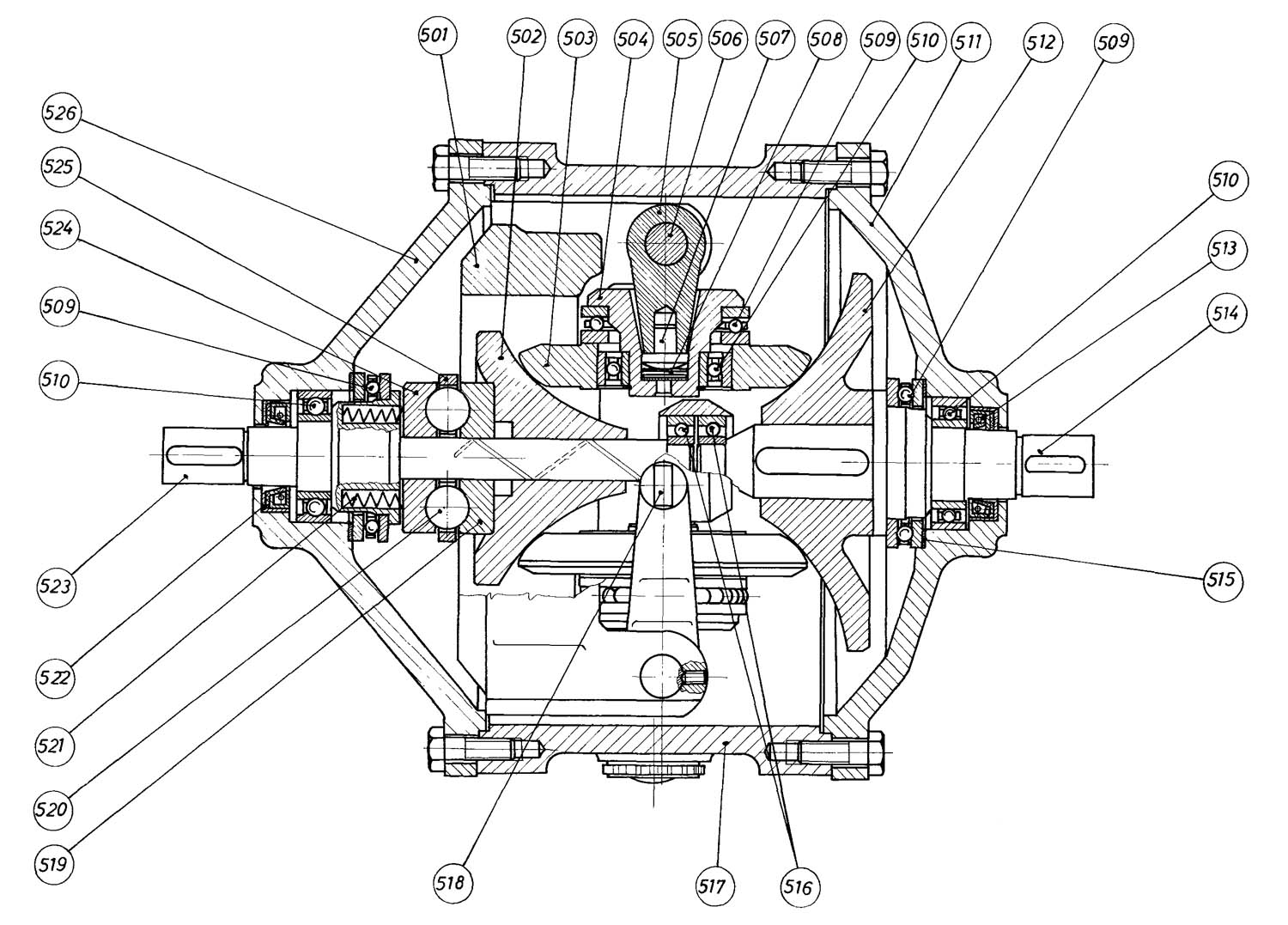

Варіатор токарно-гвинторізного верстату EMU-200. Завантажити у збільшеному масштабі
Варіатор розташований на підставі верстата. Він забезпечує безступінчасте регулювання чисел оборотів шпинделя на ходу. Варіатор є єдиним вузол.
Завдяки розбризкуванню, масло, що заправляється до рівня масловказівника, змащує всі частинини варіатора, що обертаються. Установка чисел оборотів може здійснюватися повертанням єдиної рукоятки, під час роботи, і відрегульоване число оборотів може відраховуватися по лімбу. Регулювання та зміна чисел оборотів можуть проводитись тільки на ходу.
Фартух пригвинчений до нижніх санок і переміщається разом із останніми. Він має механізм, що виключає одночасне включення ходових гвинтів та валика.
Механічна подача вимикається при наштовхуванні. Деталі, що обертаються, фартуха змонтовані на підшипниках, що самозмазуються.
Піноль задньої бабки придатна для закріплення інструменту з хвостовиком Морзе 2. Верхня частинина задньої бабки невеликою мірою може регулюватися в поперечному напрямку, завдяки чому можна обробляти пологі конуси по довгих виробах.

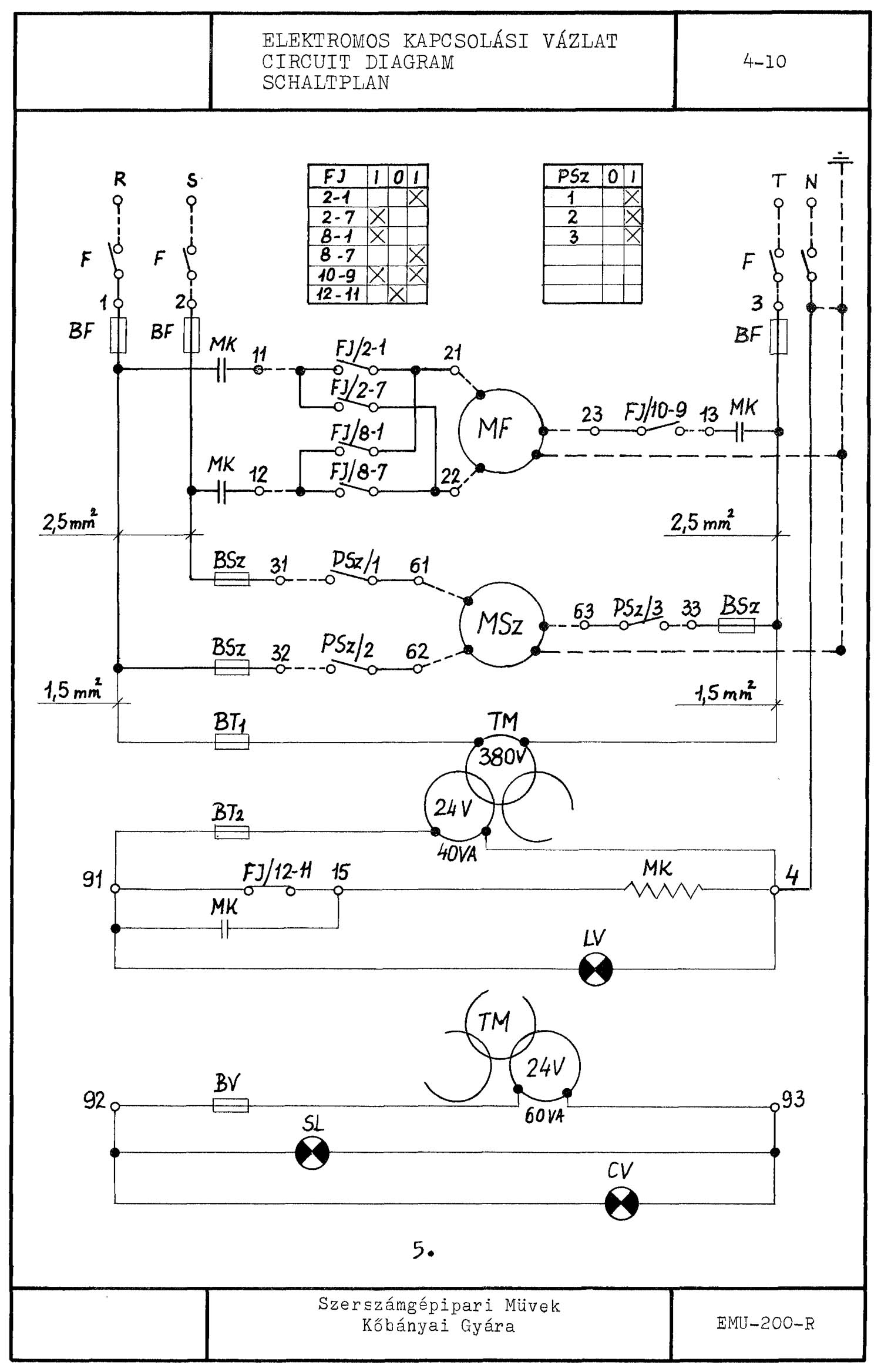

Схема електрична токарно-гвинторізного верстата EMU-200. Дивитись у збільшеному масштабі
Дані мережі живлення:
Для полегшення огляду з'єднань на рис. 5 показується принципова схема електроустаткування верстата. Мережа підключається до клем RST клемної колодки. Захист верстата від короткого замикання здійснюється плавкими запобіжниками. Двигун насоса та трансформатор також захищаються запобіжниками.
Увімкнене положення ввідного вимикача відображається червоною сигнальною лампою. Допоміжний ланцюг контактора розрахований на 24 В, на якому працює також сигнальна лампа. Ця напруга виробляється трансформатором ТМ потужністю 100 ВА. Від навантаження трансформатор захищається двома плавкими запобіжниками. Допускається для освітлення застосовувати лампу розжарювання до 60 Вт, напругою 24 В.
Запуск двигуна приводу, а також реверсування здійснюються за допомогою реверсивного перемикача FJ. Для пуску насосів рідини, що охолоджує, служить вимикач PSZ.
При зникненні напруги двигуна знову запускаються тільки в тому випадку, якщо перемикач FJ і вимикач PSZ були попередньо встановлені в положення "О".
З включенням електродвигуна запускається також шпиндель. Зупинка та реверсування шпинделя здійснюються електрично, зупинкою та реверсуванням електродвигуна.
Допустиме число реверсів шпинделя нижче: при 90-130 об/хв. шпинделя 600 реверсів на годину, при 140-380 об/хв. шпинделя - 400 реверсів за годину.

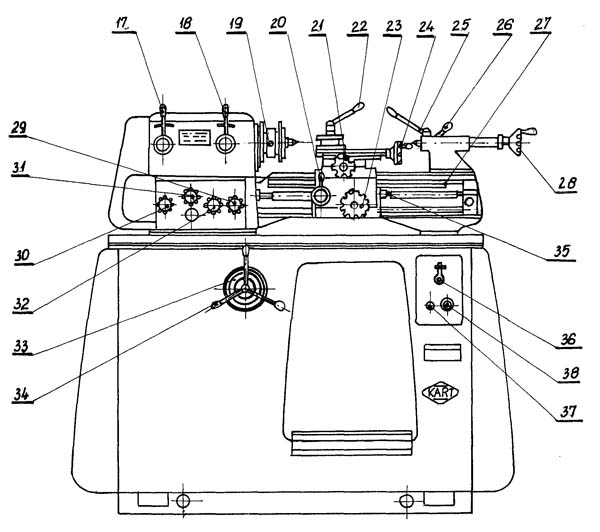

Число оборотів шпинделя - можливі два випадки;
Рукоятку перемикання приводу шпинделя через перебір або безпосереднього приводу перевести ліворуч, а потім, після пуску двигуна, відрегулювати необхідну кількість обертів.
Правому положенню рукоятки відповідає на лімбі швидкостей шпинделя /33/ нижчі, а лівому положенню рукоятки - вищі числа оборотів.
Рукоятку перемикання приводу шпинделя через перебір або безпосереднього приводу дозволяється перемикати тільки при нерухомому шпинделі, а рукоятку регулювання чисел оборотів - тільки при шпинделі, що обертається.
Реверсування шпинделя здійснюється реверсуванням двигуна /перемикач 36/.
Верстат можна зупинити так, що рукоятку перемикача 36 переводять у нейтральне положення
| Найменування параметру | ЕВС-200 | |
|---|---|---|
| Основні технічні дані верстата | ||
| Клас точності згідно з ГОСТ 8-82 | Н | |
| Найбільший діаметр заготовки оброблюваної над станиною, мм | 200 | |
| Найбільший діаметр заготовки оброблюваної над супортом, мм | 80 | |
| Найбільший діаметр заготовки, що встановлюється над станиною, мм. | 200 | |
| Висота центрів, мм | ||
| Найбільший діаметр заготовки оброблюваної в люнеті, мм | ||
| Найбільша довжина встановлюваної деталі РМЦ, мм | 350 | |
| Найбільші розміри оброблюваної деталі, мм | Ø80 х 350 | |
| Ширина станини, мм | 170 | |
| Шпиндель | ||
| Частота прямого/ зворотного обертання шпинделя, об/хв | 90..3150 | |
| Діаметр отвору в шпинделі, мм | 25 | |
| Кінець шпинделя | MSZ 5038 | |
| Розмір внутрішнього конуса шпинделя | Морзе 4 | |
| Кількість прямих/зворотних швидкостей шпинделя | б/с | |
| Найбільший крутний момент на шпинделі, кНм | ||
| Гальмування шпинделя | ||
| Супорт. Подання | ||
| Найбільше поперечне переміщення, мм | 160 | |
| Кількість подач | 32 | |
| Межі поздовжніх подач, мм/про | 0,01..0,52 | |
| Межі поперечних подач, мм/про | 0,005..0,26 | |
| Межі/кількість кроків метричних різьблень, мм | 0,2..3,5 19 шт | |
| Межі/кількість кроків дюймових різьблень, ниток/дюйм | 28..8 8 шт | |
| Межі/ кількість кроків модульних різьблень, модуль | 0,5..1,75 5 шт | |
| Швидкість швидких переміщень поздовжніх/поперечних, м/хв. | ||
| Найбільше зусилля різання при поздовжній/поперечній подачі, кН | ||
| Ціна поділу лімба при поздовжньому/поперечному на діаметр переміщенні, мм | ||
| Переміщення на оборот лімба при поздовжньому/поперечному переміщенні, мм | ||
| Різцеві санки. Різцетримка | ||
| Найбільше переміщення різцевих санчат, мм | ||
| Поперечний переріз різця, мм | 12 х 12 | |
| Ціна поділу лімба при переміщенні різцевих санчат, мм | ||
| Відстань від основи різця до лінії центрів, мм | 10 | |
| Задня бабка | ||
| Найбільше переміщення пінолі, мм | ||
| Електроустаткування верстата | ||
| Мережа живлення | 380 В, 50 Гц | |
| Допоміжна напруга, | 24 В, 50 Гц | |
| Кількість електродвигунів на верстаті | ||
| Електродвигун головного руху, кВт/об/хв | 1,5 | |
| Електродвигун швидких переміщень, кВт/об/хв | ||
| Електродвигун насоса СОЖ, кВт/об/хв | ||
| Сумарна потужність електродвигунів, кВт | ||
| Габарити та маса верстата | ||
| Габарити верстата (довжина, ширина, висота), мм | 1230 х 560 х 1300 | |
| Маса верстата, кг | 640 |
