ЕТ-62 Точило електричне шкільне
схеми, опис, характеристики

Відомості про виробника точила електричного шкільного ЕТ-62

Точило електричне шкільне моделі ЭТ-62 випускалося підприємством Касимівський механічний завод № 8 , місто Касимів Рязанської області.

ЕТ-62 Точило електричне шкільне. Призначення, сфера застосування

Точило електричне ЕТ-62 призначене для заточування різального інструменту на уроках праці в середній школі або побутових умовах.

Точило електричне шкільне ЕТ-62 являє собою точильно-шліфувальний настільний верстат з двома колами і призначений для виконання наступних операцій:

• заточування металорізальних, деревообробних та інших інструментів;
• заточування свердел;
• заточування слюсарного інструменту;
• зняття задирок, фасок та інших слюсарних робіт;

Особливості конструкції верстата

Електроточило розраховане на повторно короткочасний режим роботи ПВ-25% (протягом 1 години робота електродвигуна в режимі номінального навантаження не повинна перевищувати 15 хв). Недотримання режиму роботи ПВ-25% призведе до неприпустимого перегріву обмотки.

Точило ЕТ-62 складається з наступних основних вузлів:

• Станина;
• Електродвигун на валу якого встановлено два абразивні круги;
• Два помічника;
• Ванночка для охолодження обробного інструменту;
• Огорожа - два прозорі захисні екрани з рукояткою.

Електрична схема верстата змонтована на напругу мережі живлення 3 х 220 В, 50 Гц.

Верстат точильно-шліфувальний ЕТ-62 виготовлений за ТУ-79 РРФСР-343-72.

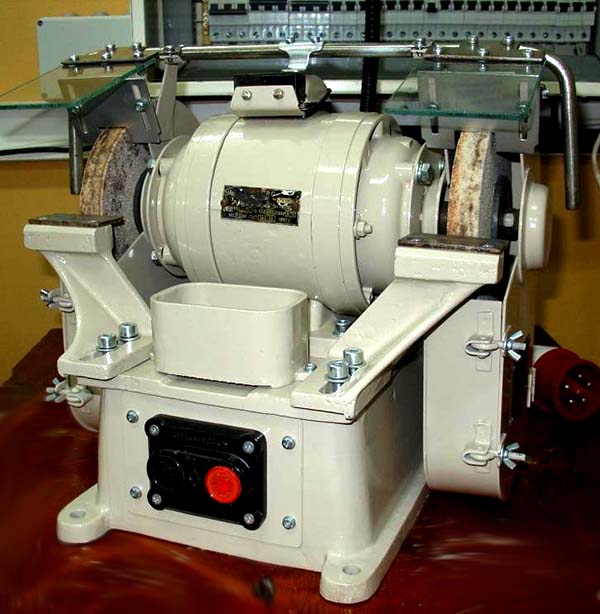

ЕТ-62 Загальний вигляд точильно-шліфувального верстата

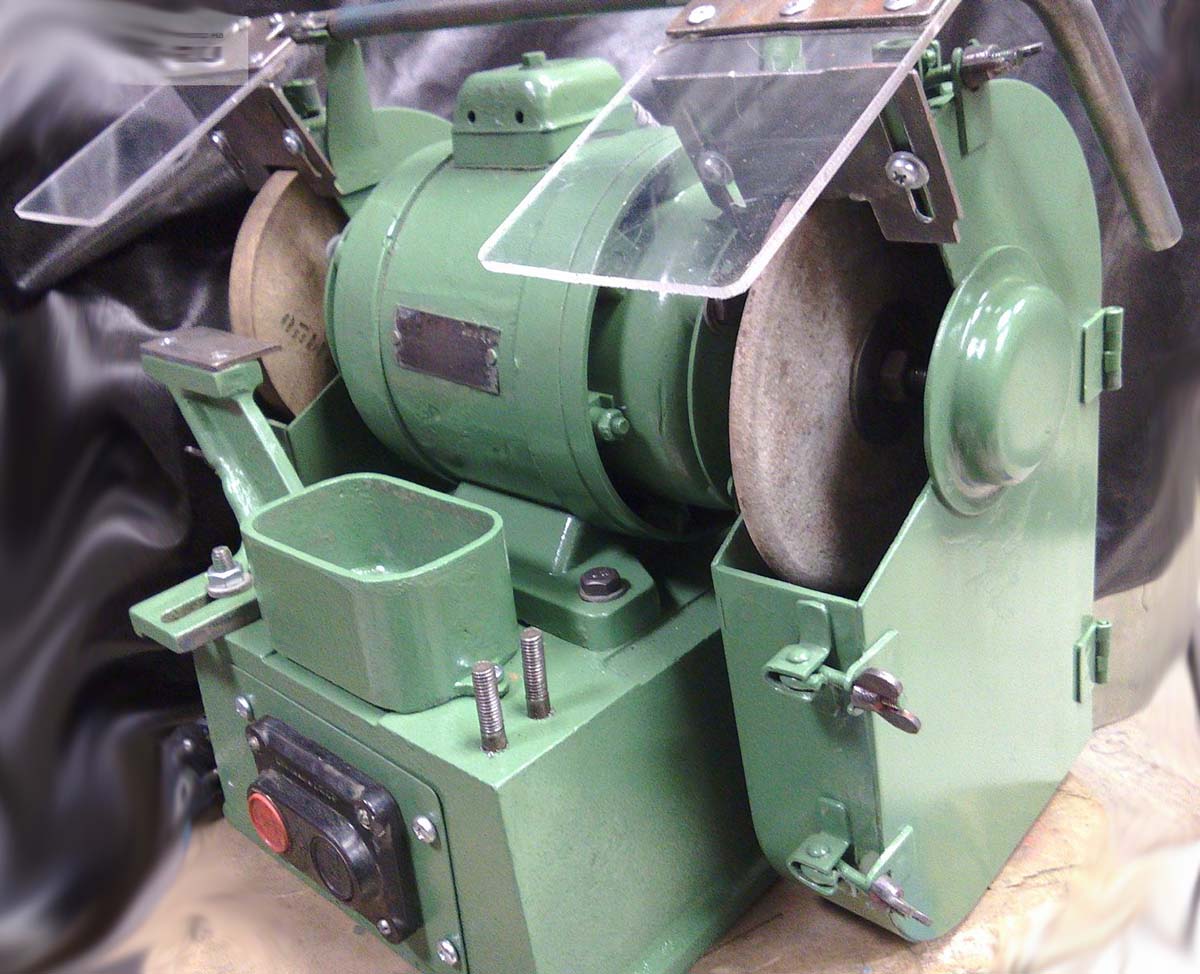

Фото точильно-шліфувального верстата ЕТ-62

Фото точильно-шліфувального верстата ЕТ-62. Дивитись у збільшеному масштабі

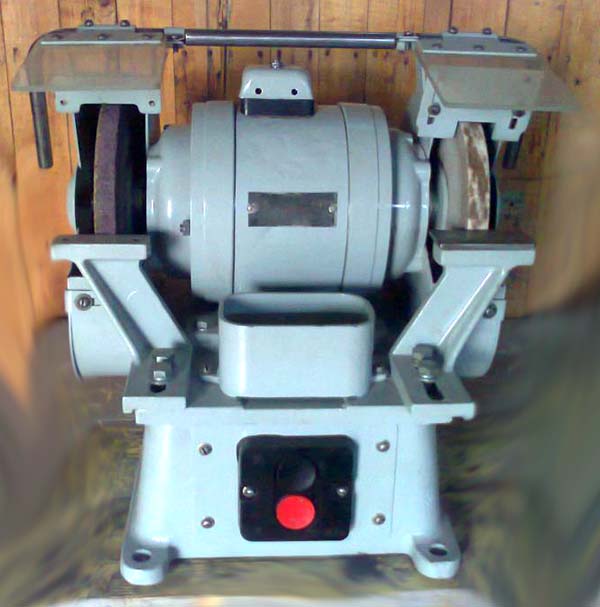

Фото точильно-шліфувального верстата ЕТ-62

Фото точильно-шліфувального верстата ЕТ-62

Електрична схема верстата ЕТ-62

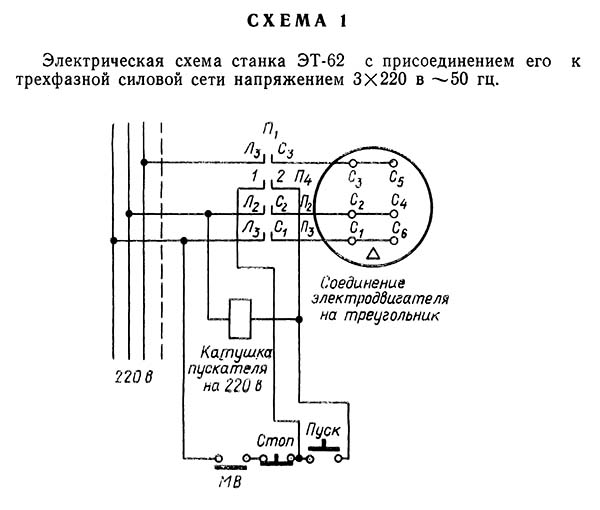

Електрична схема верстата на напругу 3 х 220 В, 50 Гц

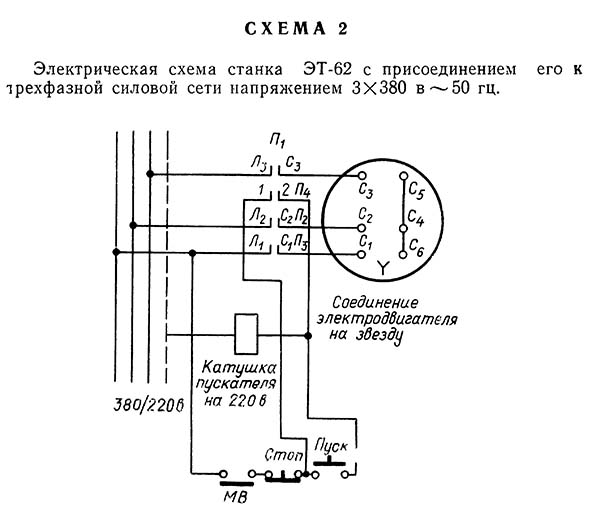

Електрична схема верстата на напругу 3 х 380 В, 50 Гц

Пристрій та принцип роботи верстата ЕТ-62

Основною частининою верстата є ЕЛЕКТРОДВИГУН, вал якого є шпинделем верстата, на двох кінцях валу кріпляться абразивні круги. Абразивні кола поміщені в огородження. Електродвигун кріпиться до станини верстата.

Станина

Станіна є коробчастиним алюмінієвим виливком з розміщеним у ній магнітним пускачем. На передній стінці станини змонтовано кнопкову станцію для пуску та зупинки верстата. У верхній передній частинині станини встановлені два підручники. Підручник призначений для утримання інструменту під час заточування. Кріплення підручника до станини виконано так, що він може переміщатися на абразивне коло, що дає змогу витримати потрібний зазор (до 3 мм) між посібником і абразивним кругом. У верхній задній частинині станини є висновок для підключення верстата до мережі. На задній стінці станини є болт заземлення.

Кріплення кіл

На верстат устанавливаются круги ПП 150 х 20 х 32. Круги крепятся з помощью фланцев і гаек М10. Лівий конец вала електродвигуна имеет левую резьбу.

Ограждения защитные

Верстат имеет два защитных ограждения. Внутри каждого ограждения имеется ванна з водой для сбора абразивной пыли і металлической стружки.

Защитные екраны з рукояткой

На кронштейнах ограждений крепится рукоятка з двумя прозрачными защитными екранами, нажимным пристрійм для увімкнення микропереключателя. Пуск верстата в работу произойдет только при закрытых екранах.

Ванна

В верхней передньої частини станины закреплена ванночка, в которую перед работой заливается вода для охлаждения затачиваемого инструмента.

Меры безопасности

ВНИМАНИЕ!

УСТАНОВЛЕННАЯ НА СТАНКЕ ВТЯГИВАЮЩАЯ КАТУШКА МАГНИТНОГО КОНТАКТОРА РАССЧИТАНА НА НАПРЯЖЕНИЕ ПИТАЮЩЕЙ СЕТИ 220 в.

Переключать електродвигатель па напряжение питающей сети 380 В можно только при условии увімкнення втягивающей катушки магнитного контактора между нулевым і фазными проводами, как ето указано на схеме № 2.

Направление обертання абразивных кругов указано стрелками на ограждениях верстата.

Електродвигун і металлоконструкції верстата должны быть заземлены, еффективность заземления должна проверяться регулярно.

Электроточило предназначено только для заточки режущего инструмента, использовать електроточило для грубых обдирочных работ і работать боковой поверхностью круга КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ.

Зазор между накладкой подручника і абразивным кругом, а также между щитком і абразивным кругом должен быть не более 3 мм.

Электроточило рассчитано на повторнократковременный режим роботи. Несоблюдение ПВ—25% приведет к недопустимому перегреву обмотки (в течение I часа робота електродвигуна в режиме номинальной нагрузки не должна превышать 15 мин).

Затягивать гайки крепления абразивных кругов разрешается только ключом без применения добавочных пристосувань.

Кожухи (ограждения) і ванны необходимо периодически очищать от пыли.

ЭТ-62 Верстат точильно-шлифовальный. Відеоролик.

Технічні характеристики точильного шлифовального верстата ЭТ-62

Наименование параметра	ЭТ-62
Основні параметри
Количество шлифовальных кругов	2
Высота оси шпинделя (центров) от основания верстата, мм	205
Расстояние между внутренними торцами шлифовальных кругов, мм	255
Скорость шлифования (окружная скорость) при новом шлифовальном круге, м/с	11
Тип шлифовальных кругов	ПП 150 х 20 х 32
Електроустаткування
Питающая сеть, обычное виконання	220 В, 50Гц
Електродвигун привода, кВт (об/мин)	0,27 (1400)
Пускатель магнитный	П6-111
Номинальное напряжение втягивающей катушки пускателя, В	220
Микропереключатель	МП 2101
Габарити і масса верстата
Габарити верстата (длина ширина высота), мм	400 × 340 × 340
Масса верстата, кг	20
