Фермер-2 Верстат деревообрабатывающий комбинированный
Схеми, опис, характеристики

Відомості про виробника деревообрабатывающего комбинированного верстата Фермер-2

Производителем деревообрабатывающего комбинированного верстата Фермер-2 (СДБ-4, СДБ-5) является компания Контакт, ООО, (Группа Новиков і К) г. Санкт-Петербург.

Фермер-2 (СДБ-4, СДБ-5, СДБ-5М) верстат деревообрабатывающий комбинированный бытовой. Назначение, область применения

Деревообрабатывающий бытовой комбинированный верстат Фермер-2 (СДБ-4, СДБ-5, СДБ-5М) предназначен для комплексной обробки столярных изделий і несложной мебели пилением, строганием (фугованием), фрезерованием з ручной подачей заготовки в бытовых условиях.

Верстат Фермер-2 предназначен для выполнения следующих видов механической обробки древесины:

• строгания по плоскости при ширине обрабатываемой поверхности за один проход до 250 мм і толщине не более 100 мм;
• строгания под углом і по ребру;
• распиловки вдоль і поперек волокон;
• фрезерование пазов дисковий і кінцівыми фрезами;
• сверление диаметром от 3 мм до 16 мм.

Допуск при фуговании в зависимости от инструмента і характера древесины, скорости подачі може составлять от 0,2-0,8 мм.

Конструктивные особливості бытового деревообрабатывающего верстата Фермер-2

Верстат деревообрабатывающий Фермер-2 является трансформером, т.е. имеет возможность менять свою конфигурацию в зависимости от выполняемой операции.

Фермер-2 имеет две скорости обертання ножевого вала - 2000 і 5000 об/мин за счет переміщення клинового ремня по шкивам двигуна і ножевого вала. Более низкая скорость вала используется, обычно, для продольного і поперечного пиления.

Верстат бытовой Фермер-2 представляет собой компактное настольное пристрій і состоят из четырех частин

1. силовой агрегат
2. ножевой вал
3. фуговальный стол
4. пильный стол

Виконання по степени защиты от влаги – незащищенное. Верстат може работать в следующих условиях:

• верстат должен использоваться в закрытых бытовых помещениях, кроме жилых;
• температура окружающего воздуха - от плюс 5°С до плюс 40°С;
• относительная влажность окружающего воздуха - не более 80%, при температуре 20° С.

Комплект поставки

В комплект поставки і стоимость верстата дополнительно входят:

• ножи фуговальные 250/35/4;
• пильный стол з направляющим уголком і кронштейнами;

Дополнительный опции:

• Приставка рейсмусная РБ-1
• Приставка токарная ТП
• Приставка вертикально-фрезерна ВФП модель 2
• Пристрій прижимное УП-2
• Фреза 3- ножевая ширина 40 мм.
• Резцы для фрезы 45 мм. (компл)

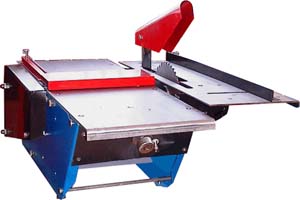

Фермер-2 Загальний вигляд комбинированного бытового верстата

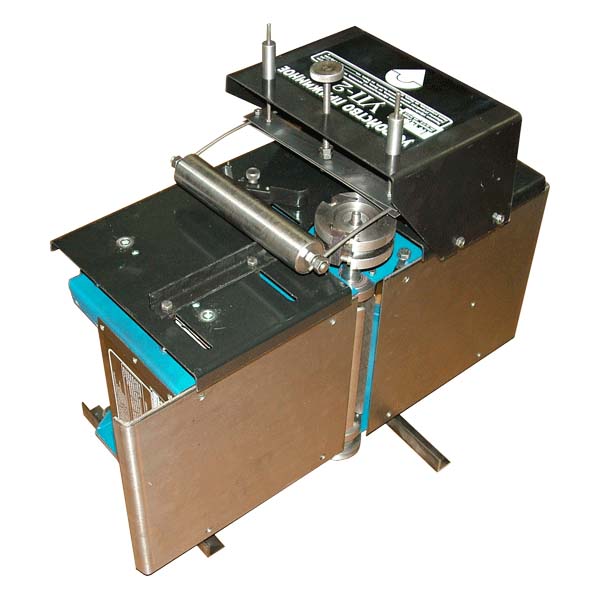

Фото комбинированного верстата Фермер-2. Строгание з прижимом і пиление

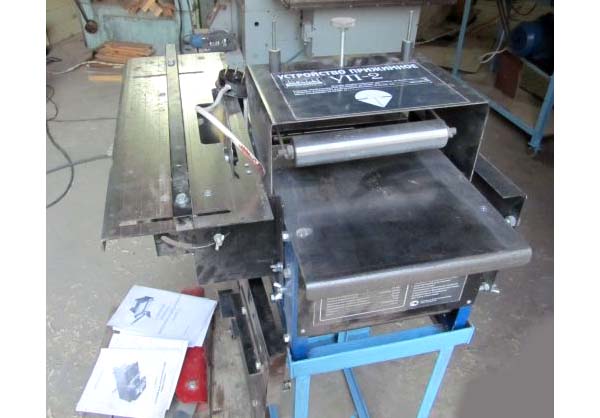

Фото комбинированного верстата Фермер-2. Вертикальное фрезерование з прижимом

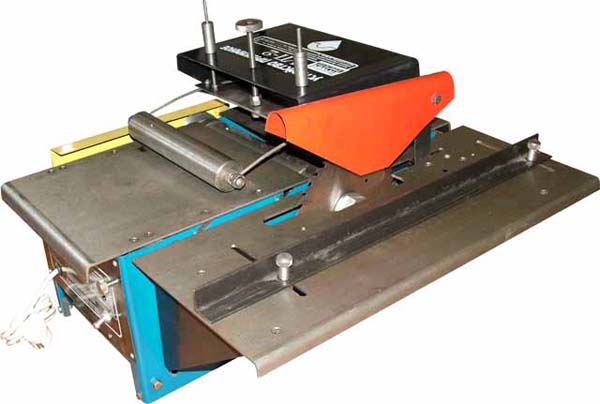

Фото комбинированного верстата Фермер-2

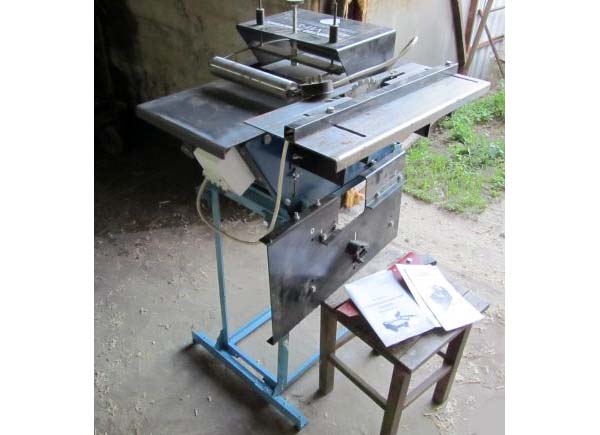

Фото комбинированного верстата Фермер-2

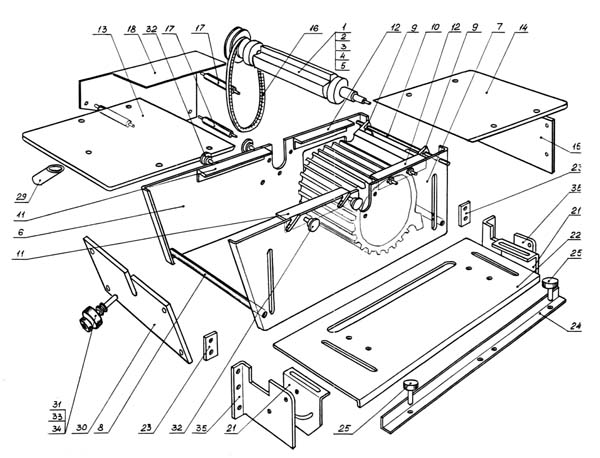

Cклад комбинированного верстата Фермер-2

Cклад комбинированного верстата Фермер-2

1. Фуговальный вал в сборе;
2. Фуговальный вал в сборе;
3. Фуговальный вал в сборе;
4. Фуговальный вал в сборе;
5. Фуговальный вал в сборе;
6. Боковая стенка;
7. Боковая стенка;
8. Стяжка;
9. Кронштейны крепления двигуна;
10. Шпилька;
11. Уголки крепления фуговальных столов;
12. Уголки крепления фуговальных столов;
13. Стол фуговальный;
14. Стол фуговальный;
15. Стенка торцевая;
16. Ремень приводной;
17. Шпильки крепления кожуха;
18. Кожух;

21. Кронштейны крепления пильного стола;
22. Пильный стол;
23. Прижимные планки;
24. Направляющий уголок;
25. Винт крепежно-регулировочный;

29. Регулятор глубины фугования в сборе;
30. Стенка передняя;
31. Регулятор глубины фугования в сборе;
32. Регулятор глубины фугования в сборе;
33. Регулятор глубины фугования в сборе;
34. Регулятор глубины фугования в сборе;
35. Кронштейны крепления пильного стола;

Пристрій комбинированного верстата Фермер-2

Верстат состоит из следующих вузлів і механізмов:

• механізм привода;
• стол для пиления і фрезерування;
• пристрій защитное;
• блок живлення.

Механізм привода состоит из двух стенок з отверстиями для крепления етих стенок резьбовыми шпильками. Стенки предназначены для розміщення підшибників ножевого барабана. На стенках выполнены пазы для крепления пристосувань. В верхней частини стенок выполнены резьбовые отверстия для крепления фуговальных столов.

Натяжение приводного ремня осуществляется поворотом двигуна относительно шпильки. C внутренней стороны стенок закреплен кожух для відведення стружки.

На выходном кінці вала двигуна на шпонке смонтирован ведущий шкив. Передача крутящего момента ножевому барабану осуществляется при помощи клинового ремня.

В двух пазах ножевого барабана крепятся ножи. Барабан вращается на двух підшипниках качения. Для предотобертання попадания пыли в корпусах підшибниківого вузла устанавливаются крышки.

На одном кінці вала барабана на шпонке установлен ведомый шкив. Другой конец вала барабана выполнен резьбовым для установки втулки токарной приставки і патрона.

Стол для пиления і фрезерування состоит из плиты, кронштейнов, направляющей линейки. Плита закрепляется посредством кронштейнов на боковой стенке верстата і перемещается в горизонтальной і вертикальной плоскостях, може устанавливаться под углом. Фиксация приспособления осуществляется з помощью гаек.

Пристрій прижимное устанавливается сверху верстата і крепится четырьмя гайками. Состоит из гнутого металлического корпуса з двумя направляющими втулками крепления двух стержней з кронштейнами и, двух пружин з роликами і гвинта з головкой для регулювання прижимного зусилля. Максимальная толщина обрабатываемого материала - 60 мм ;

Подготовка к работе і порядок роботи

Увімкнення верстата производите включением тумблера, расположенного на торцевой стенке верстата, при етом включаются рабочие і пусковые конденсаторы.

Для виключення верстата выключить тумблер.

В связи з тем, что, при работе на холостом ходу, примененный в иеделии двигатель нагревается сильнее, чем при работе под нагрузкой, включать двигатель следует только на время, необходимое для выполнения работ.

Предельное превышение температуры нагрева наружных частин фуговального механізма над температурой окружающего воздуха не должна быть более 80°С.

Строгание на станке Фермер-2

Для выполнения строгания на станке необходиммо:

• установить нужную глубину строгания, для чего освободить стопорные болты находящиеся на боковых стенках верстата, установив стол на нужную глубину строгания з помощью двух направляючих винтов, зафиксируйте стопорными болтами;
• проверить правильность установки і надежность закрепления ножей на ножевом барабане. Правильность установки ножей проверяется з помощью шаблона, прижатого гранью к стальной плите. При повороте ножевого барабана правильно установленные ножи должны слегка касаться краями режущей кромки нижней грани шаблона. После выверки болты клиньєв, крепящих ножи, надежно затяните.

Установленные заводом-изготовителем в отбалансированный ножевой барабан ножи, клинья і болты комплектно подобраны по массе. Во избежание нарушения балансировки ножевого барабана і появления вибрации переводить детали из одного комплекта в другой запрещается;

Работа на станке з прижимным пристрійм

Установите прижимное пристрій так, чтобы направление подачі материала, указанное на корпусе прижимного приспособления, было в сторону подающего стола. Надежно прикрепите пристрій прижимное к фуговальному столу гвинтами, находящимися в отверстиях корпуса. Головкой, расположенной сверху приспособления, установите прижимные ролики на нужную толщину обрабатываемого вироби.

При строгании коротких брусьев пиломатериала обязательно пользуйтесь дополнительным бруском для подталкивания пиломатериала, при етом работающий должен всегда находиться слева от механізма фуговального, а не позади обрабатываемого пиломатериала.

При строгании пиломатериала, бывшего в употреблении, тщательно проверьте, чтобы в материале не было гвоздей.

При выполнении данных операций соблюдайте осторожность при выходе обрабатываемого материала, так как верхняя зона режущих ножей не закрыта для прикосновения.

Распиловка пиломатериалов вдоль волокон

• для распиловки вдоль волокон необходим пильный диск з наклонным зубом з числом зубьев 24;
• установите пильный стол з помощью кронштейнов;
• установите диск на вал барабана , предварительно застопорив вращение барабана деревянной планкой, вставленной паз его, закрепите диск ступицей;
• установите меньшее (2000) число оборотів барабана, для чего поверните двигатель для ослабления ремня, снимите і переставьте ремень в канавку большего диаметра шкива барабана і в канавку меньшего диаметра шкива двигуна, (допустимое смещение осей канавок шкива не более 0,4мм); поворотом двигуна относительно шпильки натяните ремень;
• установите на пильный стол линейку направляющую, выставьте її на нужную ширину раскроя доски параллельно плоскости пильного диска і закрепите гвинтами з шайбами.
• подачу доски осуществите равномерно со скоростью не более двух метров в минуту.

Распиловка пиломатериалов поперек волокон

Распиловка пиломатериалов поперек волокон производится пильным диском з числом зубьев 35 (прямой зуб).

Наладка верстата та же, что і при распиловке вдоль волокон. При распиловке длинных заготовок направляющая линейка должна быть снята.

Фрезерование пазов дисковий фрезой

Для выполнения операции фрезерування пазов:

• установите на вал фрезу, застопорите барабан деревянной планкой і закрепите фрезу ступицей;
• выставьте направляющую линейку на требуемый размер от боковой плоскости фрезы посредством применения уголков линейки, а также на нужную глубину фрезерування путем подъема иди опускания пильного стола.
• прижимая заготовку к плите і боковой плоскости линейки, производите равномерную подачу со скоростью от 1 до 1,5 м/мин.

Сверление

Для выполнения данных операций используется сверлильный патрон з резьбой М12*1,25.

• установите пильный стол ниже вала верстата;
• выставьте направляющую линейку на нужную глубину фрезерування;
• закройте барабан защитным кожухом;
• закрепите в сверлильном патроне сверло или фрезу дереворежущую кінцівую цилиндрическую;
• отрегулируйте стол для сверления і фрезерування по высоте относительно инструмента і закрепите его гайками;

Фрезерование пазов кінцівой цилиндрической фрезой

При фрезеровании пазов в сверлильном патроне закрепите фрезу деревообрабатывающую кінцівую цилиндрическую, остальная наладка та же, что і при сверлении.

Фрезерование производится по разметке. Подача осуществляется переміщенням по столу обрабатываемого материала.

Заточка строгальных ножей і пильных дисков верстата Фермер-2

Заточка пильных дисков верстата Фермер-2

Производить заточку строгальных ножей і пильных дисков необходимо по мере их затупления. Заточку ножей производить только по задньої грани.

Рекомендуемые углы заострения ножей: для мягких пород древесины –35°, для твердых пород древесины – 45°.

Для снятия заусенцев після заточки следует произвести доводку ножей точильным бруском. Режущая кромка ножа должна быть острой і не мати завалов, на ней не должно быть зазубрин, грубых рисок і трещин.

При установці запасных ножей, замене деталей их крепления (клиньєв или болтов), а также після заточки ножей разность суммарной массы комплекта ножей з деталями их крепления, предназначенных для установки в каждый из пазов ножевого барабана, не должна превышать 1г.

Подгонку разности суммарной массы производите за счет снятия металла з торцов ножа или клина.

Зубья пил затачиваются путем сошлифовывания частини металла з передньої грани. Заточку пил необходимо производить специальным плоским шлифовальным кругом типа ЗП з малым углом конического профиля или напильником.

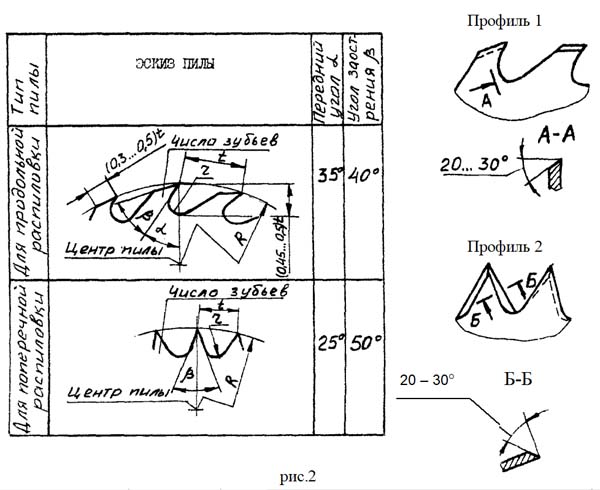

Углы заострения зубьев затачиваемых пил указаны на рис.2. Заточку зубьев пилы для поздовжньої распиловки производите согласно профилю 1, для поперечної – согласно профилю 2 (рис.2).

В пильных дисках для поздовжньої распиловки переднюю грань затачивать без скоса, т.е. под прямым углом к боковой поверхности (прямая заточка). Заднюю верхнюю грань зуба рекомендуется затачивать под углом к боковой поверхности;

Угол косой заточки задньої верхней грани – 20…30°. Зуб, отогнутый вправо, должен мати скос верхней задньої грани влево, і наоборот.

В пильных дисках для поперечної распиловки переднюю грань затачивать под острым углом к боковой поверхности (косая заточка).

Косую заточку делать поочередно на правую і левую стороны. Угол косой заточки передньої грани зуба для мягких пород древесины – 30°, для твердых – 20°.

После заточки зубья пилы необходимо развести. Оптимальная величина развода зубьев зависит от породы і влажности древесины. Рекомендуемые величины развода пил приведены в таблице. Развод зубьев должен быть одинаковым на обе стороны, иначе пила будет разрезать в сторону большего развода. Хранить верстат следует в стапливаемом і вентилируемом помещении при температуре от 5 до 40°С з относительной влажностью воздуха не выше 80% при 25°С. В случае длительного хранения наружные поверхности деталей машины, подвергающиеся коррозии, следует очистить і покрыть смазкой К-17 ГОСТ 10877-76 иди другой аналогичного назначения.

Верстат деревообрабатывающий Фермер-2. Відеоролик

Технічні характеристики комбинированного верстата Фермер-2

Наименование параметра	Фермер-2
Фугование (строгание)
Наибольшая ширина фугования (строгания), мм	250
Наибольшая глубина снимаемого слоя за один проход при строгании, мм	3,0
Скорость подачі при строгании, мм
Диаметр режущей частини ножевого вала, мм
Частота обертання ножевого вала на холостом ходу, об/мин	2000 / 5000
Розміри строгального ножа, мм	250 х 35 х 4
Количество строгальных ножей	2
Ширина строгальных столов, мм
Общая длина строгальных столов, мм
Пиление. Пристрій круглопильное
Диапазон глубины пропила, мм	1..80
Наибольший диаметр пильного диска, мм	Ø250..Ø315
Посадочный диаметр пилы, мм	32, 50
Толщина пилы, мм	2
частота обертання пилы, об/мин
Розміри рабочей поверхности пильного стола, мм
Фрезерование. Пристрій фрезерное
Наибольшая толщина обрабатываемого материала, мм	80
Посадочный диаметр фрезерного шпинделя, мм
Наибольший диаметр фрезы, мм
частота обертання фрезерного шпинделя, об/мин	2000 / 5000
Розміри рабочей поверхности стола, мм
Сверление. Фрезерование кінцівой фрезой
Наибольший диаметр сверла, фрезы, мм	3..16
Частота обертання сверла, фрезы, мин	2000 / 5000
Електроустаткування верстата
Род тока питающей сети	380В 50Гц
Количество електродвигателей на станке, шт	1
Електродвигун, кВт	2,2
Габарит і масса верстата
Габарит верстата (длна х ширина х высота), мм
Масса верстата, кг
