Верстат МД-250 деревообрабатывающий комбинированный
Схеми, опис, характеристики

Поставщиком комбинированного деревообрабатывающего верстата МД-250/85 было СтанкоПремьер, ООО ИНН 7801391905, которое прекратило свою деятельность в связи з присоединением. Действовала компания з 28.10.2005 по 19.03.2014.

Верстат МД-250/85 універсальний деревообрабатывающий. Назначение, область применения

Комбинированный верстат МД-250/85 имеет две функции (конфигурации) - строгание (фугование) і распиловка древесины.

На станке можно выполнять наступні операции:

• прямолинейное строгание (фугование) по пласти или кромкам;
• строгание (фугование) под углом (по ребрам);
• строгание (фугование) по пласти з прижимным пристрійм;
• распиловку вдоль і поперек волокон, в том числе до определенной, заранее установленной глубины;
• распиловку вдоль волокон под углом з помощью направляющей линейки;
• распиловку поперек волокон под углом з пристрійм;
• отбор четверти.

Для распиловки используется широкий накладной пильный стол, который устанавливается над строгальным столом і регулируется по высоте, что позволяет устанавливать требуемое выступание пилы над распиливаемым материалом в зависимости от его толщины і обеспечивает безопасный і качественный рез при поздовжньої, поперечної і под углом к волокнам распиловке материалов, позволяет раскраивать листовые материалы.

Основні достоинства верстата МД-250/85

• Строгальный стол, состоящий из подвижного і нерухомого столов, боковые стенки верстата изготовлены из алюминиевого сплава методом литья под давлением і имеют замкнутую коробчатую форму, что обеспечивает верстату высокую жёсткость при сравнительно малом весе.
• Жесткие боковые стенки верстата обеспечивают стабильность ножевого барабана і его підшибниківых опор при работе з максимальной глубиной різання.
• Приводной електродвигатель специально сконструирован для бытовых деревообрабатывающих верстатів, его мощность имеет максимальную величину - 2,2 кВт, разрешённую для использования в бытовых однофазных сетях.
• Большой пильный стол имеет регулировку по высоте і позволяет устанавливать требуемое выступание пилы над распиливаемым материалом в зависимости от его толщины, что обеспечивает безопасный і качественный рез при поздовжньої, поперечної і под углом к волокнам распиловке материалов, позволяет раскраивать листовые материалы.
• Ножевой барабан в сборе динамически отбалансирован, а підшипники качения имеют высокий класс точності і делают работу верстата плавной і бесшумной, а большая скорость обертання барабана (5150 об/мин вместо обычных 3000-4000 об/мин) позволяет получать высокое качество обробки.
• Верстат комплектуется пильным диском з твердосплавными пластинками, что обеспечивает качественную распиловку пиломатериалов, как вдоль, так і поперёк волокон без частой переточки зубьев. Применение пилы з твёрдосплавными пластинками позволяет использовать в станке одну скорость обертання вала, что создаёт дополнительные удобства при експлуатации верстата, избегая переналагодження числа оборотів.
• Увімкнення і вимкнення верстата і его аварийное відключення обеспечивается удобной малогабаритной кнопочной аппаратурой, защищающей верстат от несанкционированного увімкнення. Встроенное тепловое реле защищает електродвигатель при перегрузке.
• Широкое применение алюминиевых сплавов обеспечивает верстату незначительный вес (около 40 кг вместо обычных 60-70 кг), что позволяет переносить его одному человеку без значительного напряжения.
• Уровень шума, возникающего при обработке, не превышает допустимого значения, а ето означает, что при работе на станке не нужно пользоваться берушами или наушниками.
• Окраска основних деталей верстата порошковыми полимерными емалями обеспечивает им долговечность, высокую защищённость от коррозии.

Комплект поставки верстата МД-250/85

• верстат строгальный;
• прижимное пристрій;
• пильный стол;
• направляющая поворотная линейка для строгания;
• направляющая поворотная линейка для поздовжньої распиловки;
• пильный диск з твёрдосплавными пластинами;
• вспомогательный инструмент (гаечные ключи, отвёртка)

Питание машины осуществляется от однофазной сети переменного тока з защитным (заземляющим) проводом. Качество источника електрической енергии по ГОСТ 13109-97.

Источник електрической енергии должен мати защиту, рассчитанную на ток плавкой вставки 16 А.

Климатическое виконання машины У, категория розміщення 3.1 по ГОСТ 15150-69 для роботи при температуре воздуха от +5°С до +40°С.

Виконання по степени защиты от влаги — незащищенное.

Верстат МД-250 имеет встроенное пристрій отключения от источника живлення при перегреве асинхронного двигуна. Повторное увімкнення машины можно производить після того, как електродвигатель остынет до температуры окружающей среды.

Верстат МД-250 имеет выходные цилиндрические патрубки диаметром 100 мм (обязательно снять, если не используется стружкоотсос) і 38 мм, для подключения к ней зовнішнього вакуум-отсоса, чтобы удалять стружку і опилки соответственно.

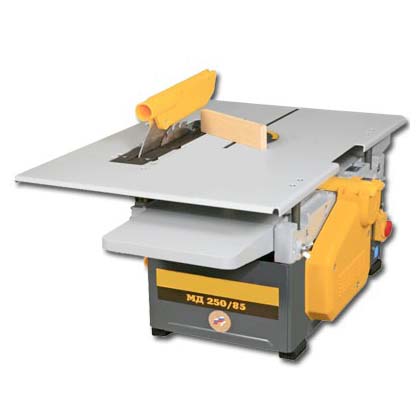

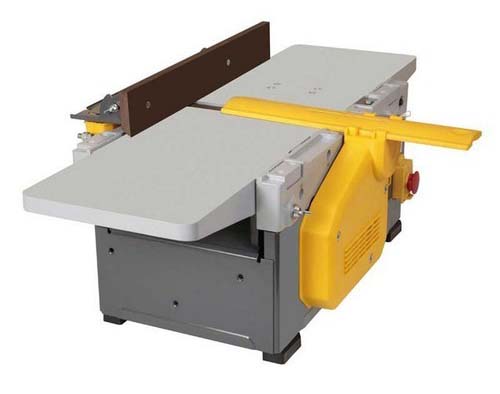

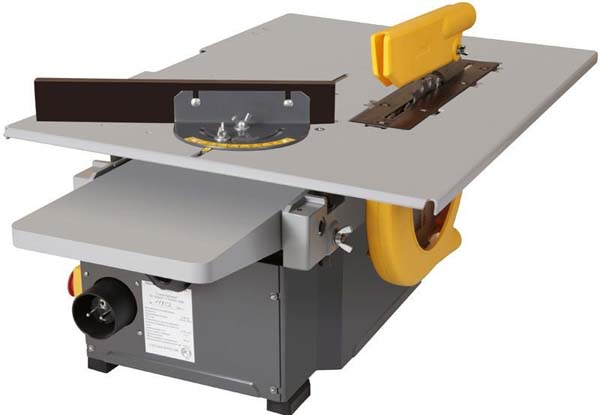

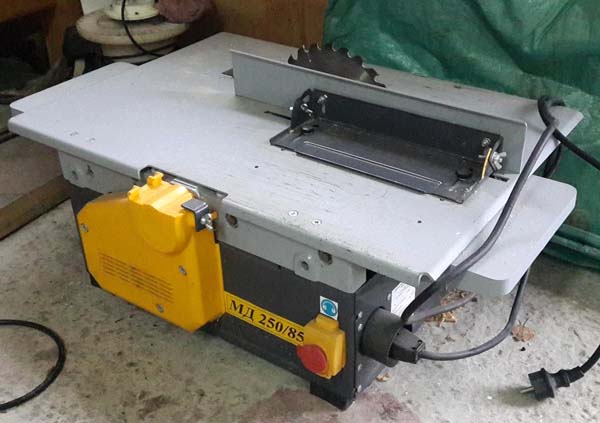

МД-250 Загальний вигляд комбинированного деревообрабатывающего верстата

Мастер-Універсал МД-250 Верстат комбинированный. Замена і регулировка строгальных ножей

Замена строгальных ножей в барабане

Для замены і установки ножей необходимо:

• освободить нож 46, путем отворачивания специальных болтов 41 до упора в клин 45;
• сместить клин 45 в пазе барабана до выхода штифтов 47 из пазов ножа, при етом пружина 48, подпирающая нож, поднимает его вверх.
• произвести замену ножа, установив его симметрично относительно барабана, після чего необходимо выставить нож.

Регулювання строгальных ножей в барабане

Регулювання ножей обеспечивается післядовательным выставлением каждого ножа.

Для выставления ножа необходимо:

• освободить нож 46, путем отворачивания четырех специальных болтов 41, до состояния свободного его переміщення;
• установить линейку на плоскости стола 49 на расстоянии 20÷30 мм от концов барабана;
• выставить нож относительно стола так, чтобы режущая кромка ножа совпадала з плоскостью стола, т. е. режущая кромка ножа должна слегка касаться нижней грани линейки;
• закрепить нож, заворачивая специальные болты 41.
• після окончательной затяжки болтов 41 еще раз проверить линейкой правильность выставления ножа (если необходимо ― выставление ножа повторить).

Правильно выставленные ножи, при повороте ножевого барабана, должны режущей кромкой слегка (до 0,1 мм) касаться нижней грани линейки.

При установці новых ножей, замене деталей их крепления (клиньєв или болтов), а также після заточки ножей разность суммарной массы комплекта ножей з деталями их крепления, предназначенных для установки в каждый из пазов ножевого блока, не должна превышать 1 г.

Подгонку разности суммарной массы производить за счет снятия металла з торцов ножа или клина.

Мастер-Універсал МД-250 Верстат комбинированный. Заточка ножей

Периодически, по мере затупления, необходимо производить заточку или замену строгальных ножей.

• α = 35° — для мягких пород дерева;
• α = 45° — для твердых пород дерева.

Режущая кромка ножа должна быть острой і не мати завалов. На ней не должно быть зазубрин, грубых рисок і трещин.

МД-250. Відеоролик

Технічні характеристики комбинированного верстата МД-250

Наименование параметра	МД-250
Строгание. Основні параметри верстата
Наибольшая ширина строгания, мм	250
Наибольшая глубина снимаемого слоя за один проход, мм	3,0
Частота обертання шпинделя, об/мин	5150
Количество строгальных ножей	2
Диаметр выходного патрубка, мм
Пиление
Частота обертання шпинделя, об/мин	5150
Диаметр пильного диска, мм	250
Максимальная глубина пиления, мм	85
Косое пиление по направляющей планке, град	45
Електроустаткування верстата
Род тока питающей сети	220В 50Гц
Количество електродвигателей на станке, шт	1
Електродвигун - номинальная мощность, кВт	2,2
Тип електродвигуна	Асинхронный, однофазный з конденсатором
Габарит і масса верстата
Габарит верстата (длна х ширина х высота), мм	882 х 502 х 352
Масса верстата, кг	40
