Верстат Мастер-Універсал Р деревообрабатывающий комбинированный
Схеми, опис, характеристики

Поставщиком комбинированного деревообрабатывающего верстата Мастер-Універсал Р является ЮниМастер, ООО, основанная 18.12.2013 года. Адрес сайта: http://unimaster.net

Верстат Мастер-Універсал Р комбинированный бытовой деревообрабатывающий з рейсмусом. Назначение, область применения

Верстат Мастер-Універсал Р - начальный варіант для оснащения столярной мастерской, верстат не рассчитан на работу при непрерывном производстве.

Комбинированный переносной верстат Мастер-Універсал Р — ето наиболее функциональный верстат в линейке бытовых деревообрабатывающих машин серии Мастер-Універсал; он имеет четыре функции (конфигурации) - рейсмусование, фугование (строгание), пиление і сверление. Не требует специального места для установки, в комплекте имеются опори. Номинальная мощность 2200 Вт. Максимальный размер пильного диска — 250 мм.

На станке можно выполнять наступні операции:

• рейсмусование - строгание поверхностей до определенной, заранее заданной толщины;
• прямолинейное строгание (фугование) по пласти или кромкам;
• строгание (фугование) под углом (по ребрам);

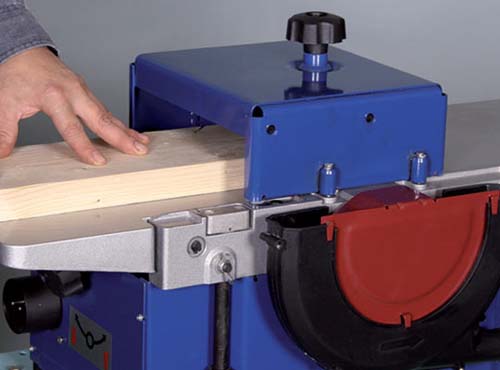

• строгание (фугование) по пласти з пристрійм прижимным;
• распиловку вдоль і поперек волокон, в том числе до определенной, заранее установленной глубины;
• распиловку вдоль волокон под углом з помощью направляющей линейки;
• распиловку поперек волокон под углом з пристрійм;
• отбор четверти

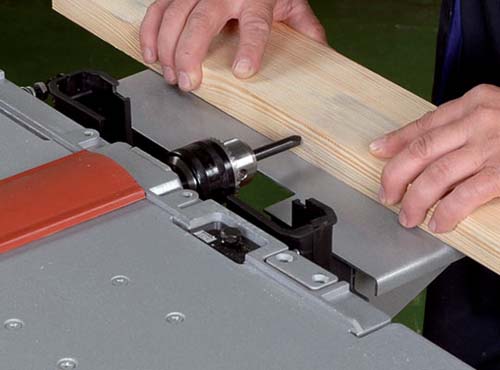

• сверление і фрезерование кінцівыми фрезами.

Для распиловки используется широкий накладной пильный стол, который устанавливается над строгальным столом і регулируется по высоте, что позволяет устанавливать требуемое выступание пилы над распиливаемым материалом в зависимости от его толщины і обеспечивает безопасный і качественный рез при поздовжньої, поперечної і под углом к волокнам распиловке материалов, позволяет раскраивать листовые материалы.

Выходной конец ножевого вала имеет конус, на который устанавливается фланец для крепления пильного диска или сверлильный патрон 16-В16 ГОСТ 8522-79.

Дополнительные приспособления к верстату Мастер-Універсал Р:

• пристрій для фрезерування і сверления — фрезерование кінцівыми фрезами і сверление
• пристрій прижимное — строгание (фугование) по плоскости з прижимным пристрійм
• пристрій для поперечної распиловки под углом — распиловка поперек волокон под углом з пристрійм

Питание машины осуществляется от однофазной сети переменного тока з защитным (заземляющим) проводом. Качество источника електрической енергии по ГОСТ 13109-97.

Источник електрической енергии должен мати защиту, рассчитанную на ток плавкой вставки 16 А.

Климатическое виконання машины У, категория розміщення 3.1 по ГОСТ 15150-69 для роботи при температуре воздуха от +5°С до +40°С.

Виконання по степени защиты от влаги — незащищенное.

Верстат Мастер-Універсал Р имеет встроенное пристрій отключения от источника живлення при перегреве асинхронного двигуна. Повторное увімкнення машины можно производить після того, как електродвигатель остынет до температуры окружающей среды.

Верстат Мастер-Універсал Р имеет выходные цилиндрические патрубки диаметром 100 мм (обязательно снять, если не используется стружкоотсос) і 38 мм, для подключения к ней зовнішнього вакуум-отсоса, чтобы удалять стружку і опилки соответственно.

Комплект поставки верстата Мастер-Універсал Р:

• строгальная машина
• пильный стол
• строгальный стол
• прижимное пристрій
• пристрій для поперечної распиловки под углом
• линейки для строгания і распиловки
• переходник для удаления стружки
• оснастка
• опори
• средства индивидуальной защиты
• руководство по експлуатации
• упаковка

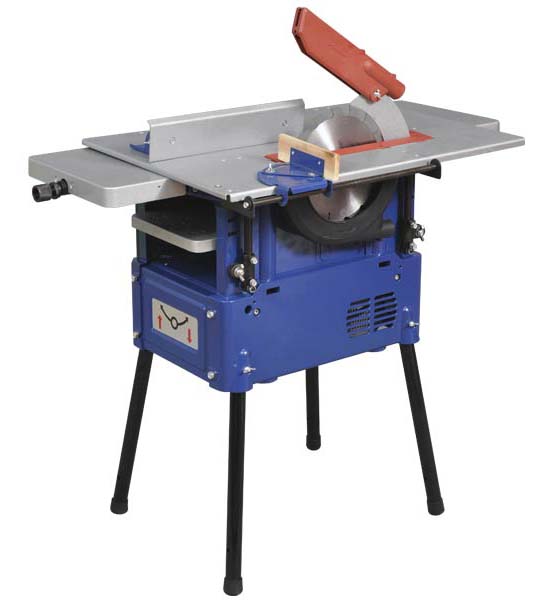

Мастер-Універсал Р Загальний вигляд комбинированного деревообрабатывающего верстата

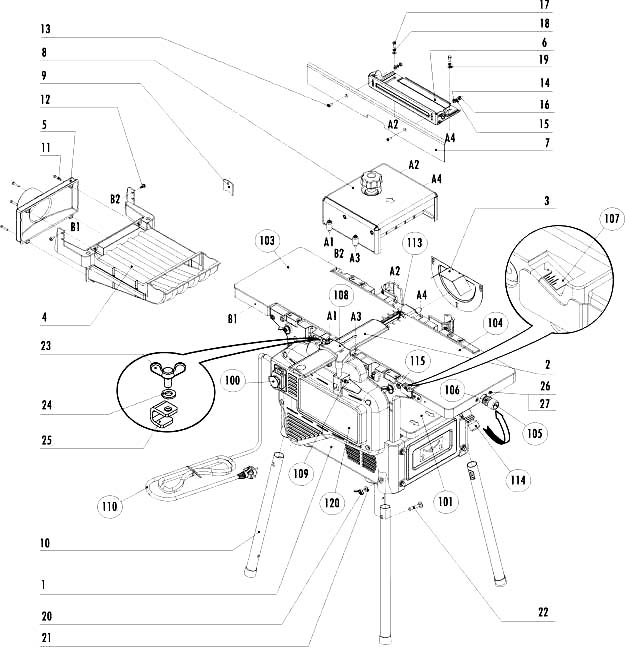

Мастер-Універсал Р Верстат комбинированный. Схема машины фуговальной (строгальной)

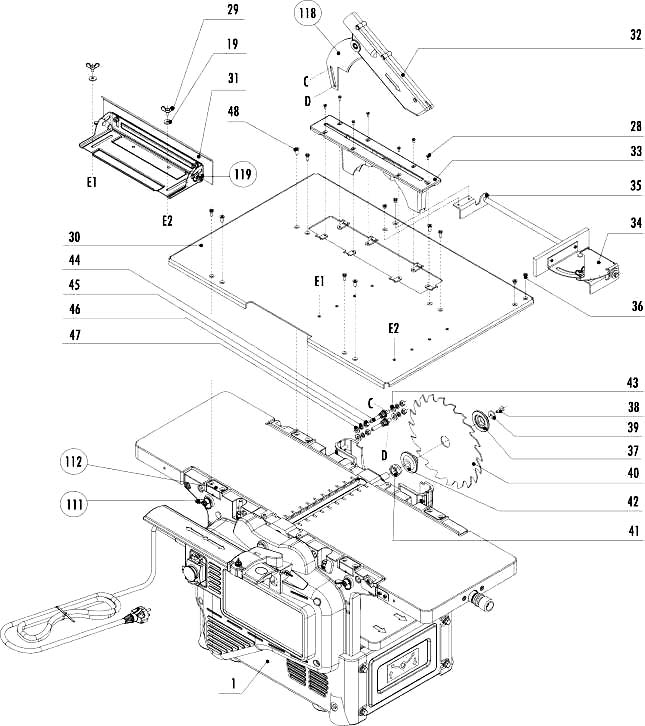

Мастер-Універсал Р Верстат комбинированный. Схема машины распиловочной

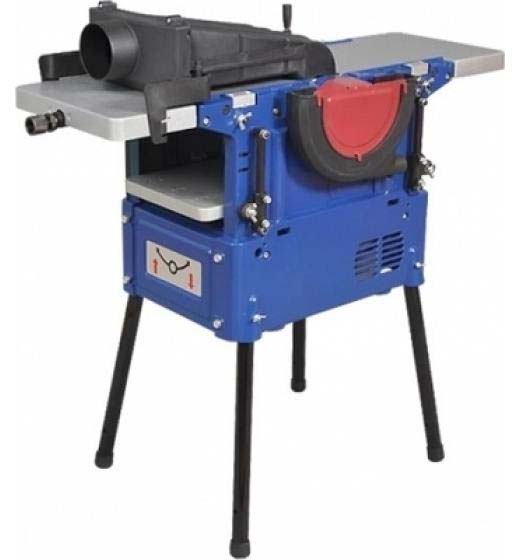

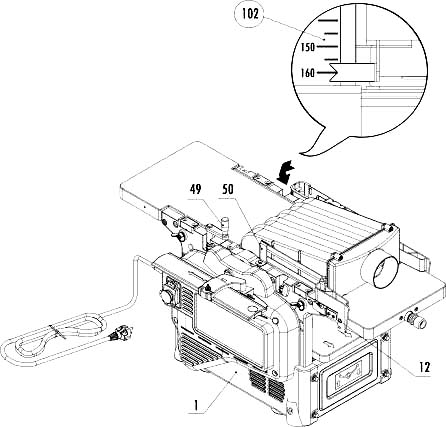

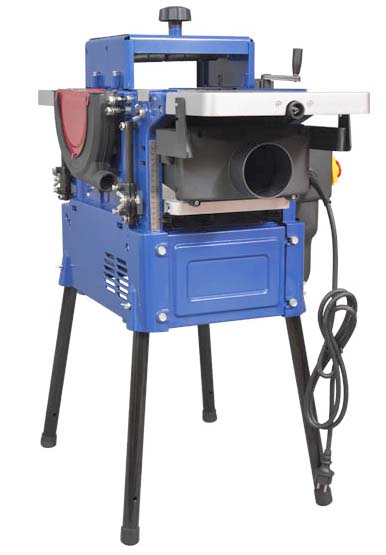

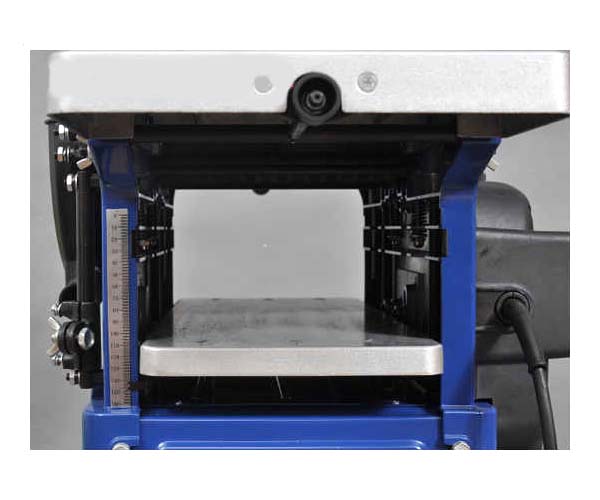

Мастер-Універсал Р Верстат комбинированный. Схема машины рейсмусовой

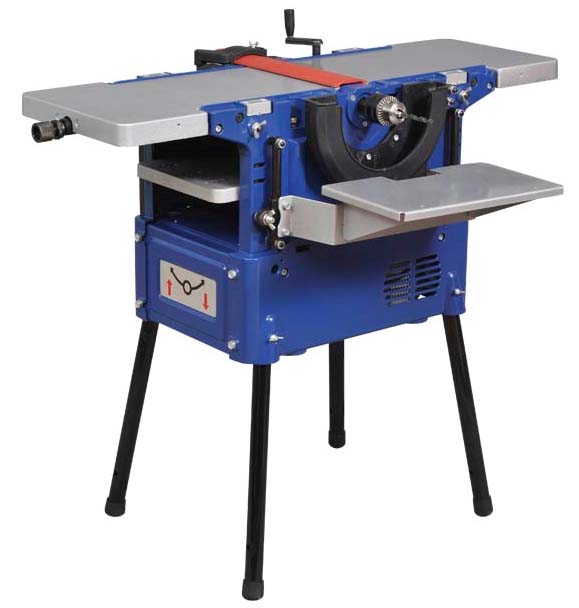

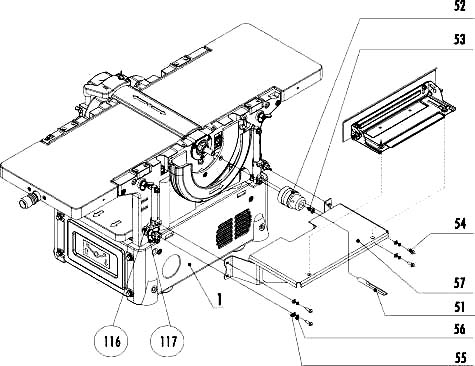

Мастер-Універсал Р Верстат комбинированный. Схема машины фрезерно-сверлильной

Мастер-Універсал Р Верстат комбинированный. Замена і регулировка строгальных ножей

Замена строгальных ножей в барабане

Для замены і установки ножей необходимо:

• освободить нож 46, путем отворачивания специальных болтов 41 до упора в клин 45;
• сместить клин 45 в пазе барабана до выхода штифтов 47 из пазов ножа, при етом пружина 48, подпирающая нож, поднимает его вверх.
• произвести замену ножа, установив его симметрично относительно барабана, після чего необходимо выставить нож.

Регулювання строгальных ножей в барабане

Регулювання ножей обеспечивается післядовательным выставлением каждого ножа.

Для выставления ножа необходимо:

• освободить нож 46, путем отворачивания четырех специальных болтов 41, до состояния свободного его переміщення;
• установить линейку на плоскости стола 49 на расстоянии 20÷30 мм от концов барабана;
• выставить нож относительно стола так, чтобы режущая кромка ножа совпадала з плоскостью стола, т. е. режущая кромка ножа должна слегка касаться нижней грани линейки;
• закрепить нож, заворачивая специальные болты 41.
• після окончательной затяжки болтов 41 еще раз проверить линейкой правильность выставления ножа (если необходимо ― выставление ножа повторить).

Правильно выставленные ножи, при повороте ножевого барабана, должны режущей кромкой слегка (до 0,1 мм) касаться нижней грани линейки.

При установці новых ножей, замене деталей их крепления (клиньєв или болтов), а также після заточки ножей разность суммарной массы комплекта ножей з деталями их крепления, предназначенных для установки в каждый из пазов ножевого блока, не должна превышать 1 г.

Подгонку разности суммарной массы производить за счет снятия металла з торцов ножа или клина.

Мастер-Універсал Р Верстат комбинированный. Заточка ножей

Периодически, по мере затупления, необходимо производить заточку или замену строгальных ножей.

• α = 35° — для мягких пород дерева;
• α = 45° — для твердых пород дерева.

Режущая кромка ножа должна быть острой і не мати завалов. На ней не должно быть зазубрин, грубых рисок і трещин.

Верстат комбинированный Мастер-Універсал Р. Відеоролик

Технічні характеристики комбинированного верстата Мастер-Універсал Р

Наименование параметра	Мастер-Універсал	Мастер-Універсал Р	Мастер-Універсал 2000	Мастер-Універсал 2500Е
Рейсмусование
Наибольшая ширина строгания, мм	-	250	-	-
Номинальная длина стола, мм	-	580	-	-
Наибольшая глубина снимаемого слоя за один проход, мм	-	3,5	-	-
Номинальная скорость подачі заготовки, м/мин	-	5	-	-
Пропускаемое через рейсмус сечение заготовки, мм	-	250 х 160	-	-
Размер стола при рейсмусовании, (Д×Ш), мм	-	580 × 250	-	-
Строгание (фугование)
Наибольшая ширина строгания, мм	250	250	200	250
Наибольшая глубина снимаемого слоя за один проход, мм	3,5	3,5	3,0	3,5
Частота обертання шпинделя, об/мин	5500	5500	5500	5500
Количество строгальных ножей	2	2	2	2
Длина ножа, мм	250	250	200	250
Диаметр выходного патрубка, мм	100	100	100	100
Размер столов (подвижного і нерухомого) при строгании (Д×Ш), мм	882 х 318	1000 × 318	700 × 220	882 × 318
Пиление дисковий пилкою
Частота обертання шпинделя, об/мин	5500	5500	5500	5500
Диаметр пильного диска, мм	250 х 32 х 1,8	250 х 32 х 1,8	210 х 32 х 1,8	280 х 32 х 1,8
Максимальная глубина пиления, мм	0..85	0..85	0..60	0..100
Косое пиление по направляющей планке, град	0, 15, 30, 45	0, 15, 30, 45	0, 15, 30, 45	0, 15, 30, 45
Размер пильного стола (Д×Ш), мм	750 × 510	750 × 520	710 × 500	750 × 510
Сверление, фрезерование
Размер стола при фрезеровании (сверлении), (Д×Ш), мм	370 × 200	370 × 200	-	370 × 200
Перемещение стола по высоте, мм	0..100	0..100	-	0..100
Номинальная частота обертання шпинделя на холостом ходу, об./мин	5500	5500	-	5500
Патрон сверлильный, трехкулачковый, Ø max , мм	16	16	-	16
Електроустаткування верстата
Род тока питающей сети	220В 50Гц	220В 50Гц	220В 50Гц	220В 50Гц
Електродвигун - номинальная мощность, кВт	2,2	2,2	2,0	2,5
Тип електродвигуна	Асинхронный, однофазный з конденсатором, s6-40%	Асинхронный, однофазный з конденсатором, s6-40%	Асинхронный, однофазный з конденсатором, s6-40%	Асинхронный, однофазный з конденсатором, s6-40%
Габарит і масса верстата
Габарит верстата (длна х ширина х высота), мм			860 × 520 × 250	920 × 585 × 330
Масса верстата, кг	48	73	43	64
