Н-1 Верстат ножовочный отрезной
Схеми, опис, характеристики

Відомості про виробника ножовочно-отрезного верстата моделі Н-1

Производителем ножовочно-отрезного верстата моделі Н-1 является Каунасский завод шливовальных верстатів "Нерис" г. Каунас Литва.

Разработчик - Краснодарский експериментальный завод им. Калинина.

Н-1 Верстат електромеханический ножовочный отрезной. Назначение, область применения

Отрезной верстат Н-1 спроектирован на базе верстата моделі 872М.

Верстат ножовочный отрезной Н-1 применяется для резки машинным ножовочным полотном труб, швеллеров, уголков, круглого проката, квадратной і полосовой стали.

Ножовочный отрезной верстат предназначен для отрезки круглого і профильного материала из стали, чугуна і цветных металлов машинным ножовочным полотном для металла путем поступательного руху.

Резка производится в плоскости, перпендикулярной к оси заготовки, а также под углами до 45°. Верстат применяется в условиях индивидуального і серийного производства.

Принцип роботи і особливості конструкції верстата

Верстат ножовочный отрезной Н-1 имеет гідравлическую систему для механизации основних вспомогательных операций:

• Опускание пильной рамы
• Резание з регулюванням давления подачі і отскоком полотна во время холостого ходу (резание медленное)
• Резание з регулюванням давления подачі без відскоку полотна (резание быстрое)
• Подъем пильной рамы після окончания пиления

Особливості конструкції ножовочного верстата Н-1:

Резка металла осуществляется перпендикулярно к оси заготовки, закрепленной при помощи специального кронштейна на тисках, либо под углами до 45 градусов, для чего заготовку закрепляют в специальных комбинированных тисках.

При помощи верхнего прижима на тисках в станке Н-1 возможна пакетная резка заготовок.

Диапазон швидкостей різання регулируется ступенчато, в зависимости от структуры разрезаемого материала.

Подача СОЖ (смазочно-охлаждающей жидкости) происходит автоматически.

Габаритные розміри робочого простору ножовочного верстата Н-1

Габаритные розміри робочого простору верстата Н-1

Габаритные розміри робочого простору верстата Н-1. Дивитись у збільшеному масштабі

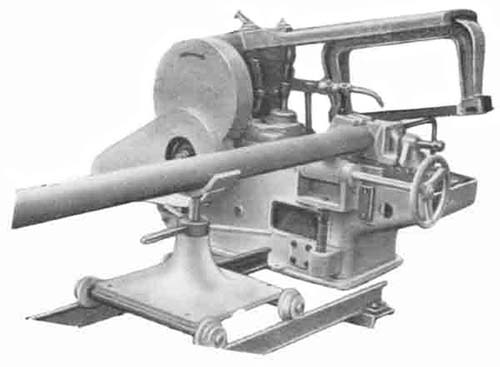

Загальний вигляд механической ножовки Н-1

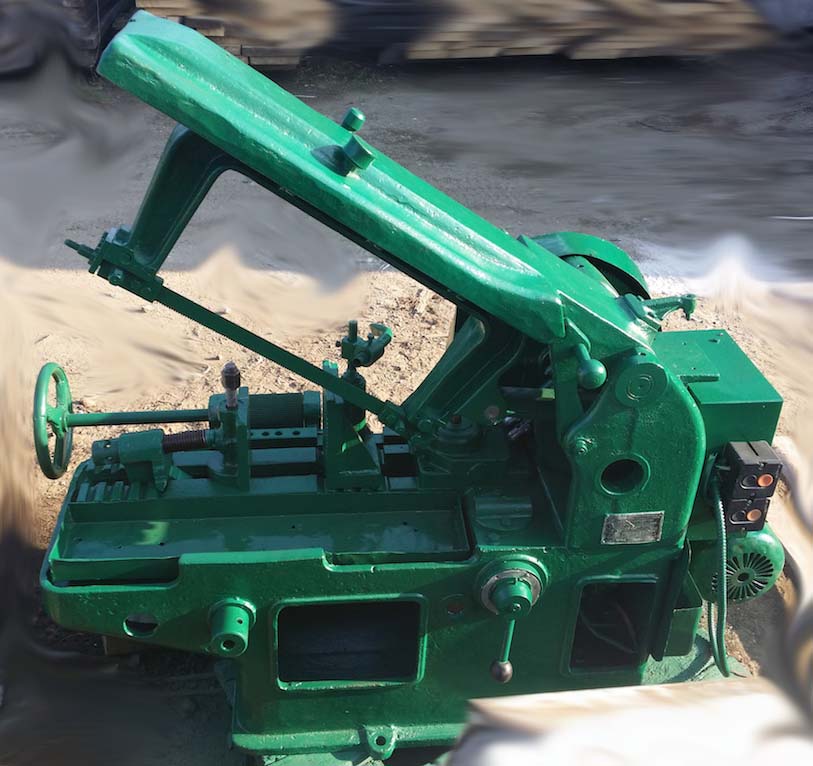

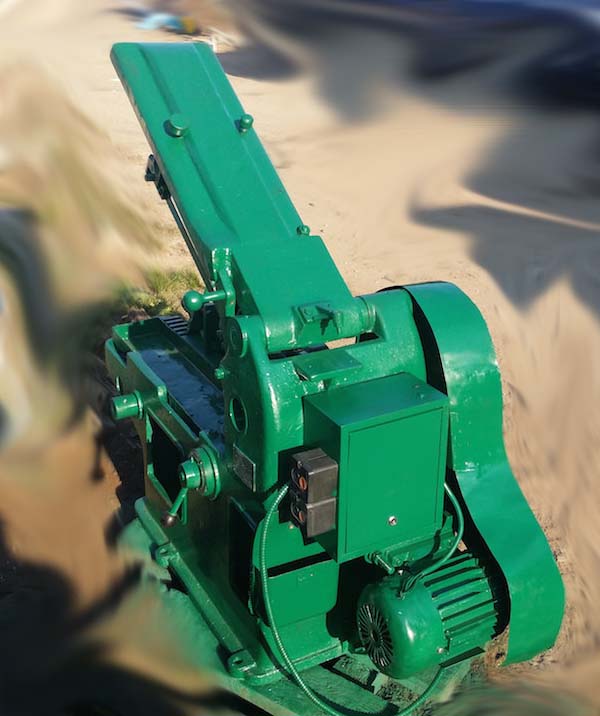

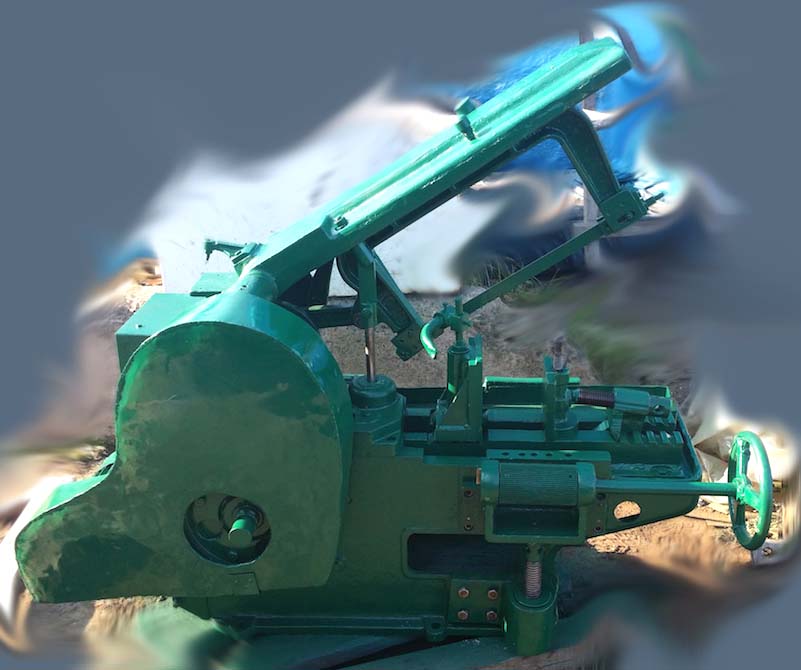

Фото ножовочного верстата Н-1

Фото ножовочного верстата Н-1. Дивитись у збільшеному масштабі

Фото ножовочного верстата Н-1

Фото ножовочного верстата Н-1. Дивитись у збільшеному масштабі

Фото ножовочного верстата Н-1

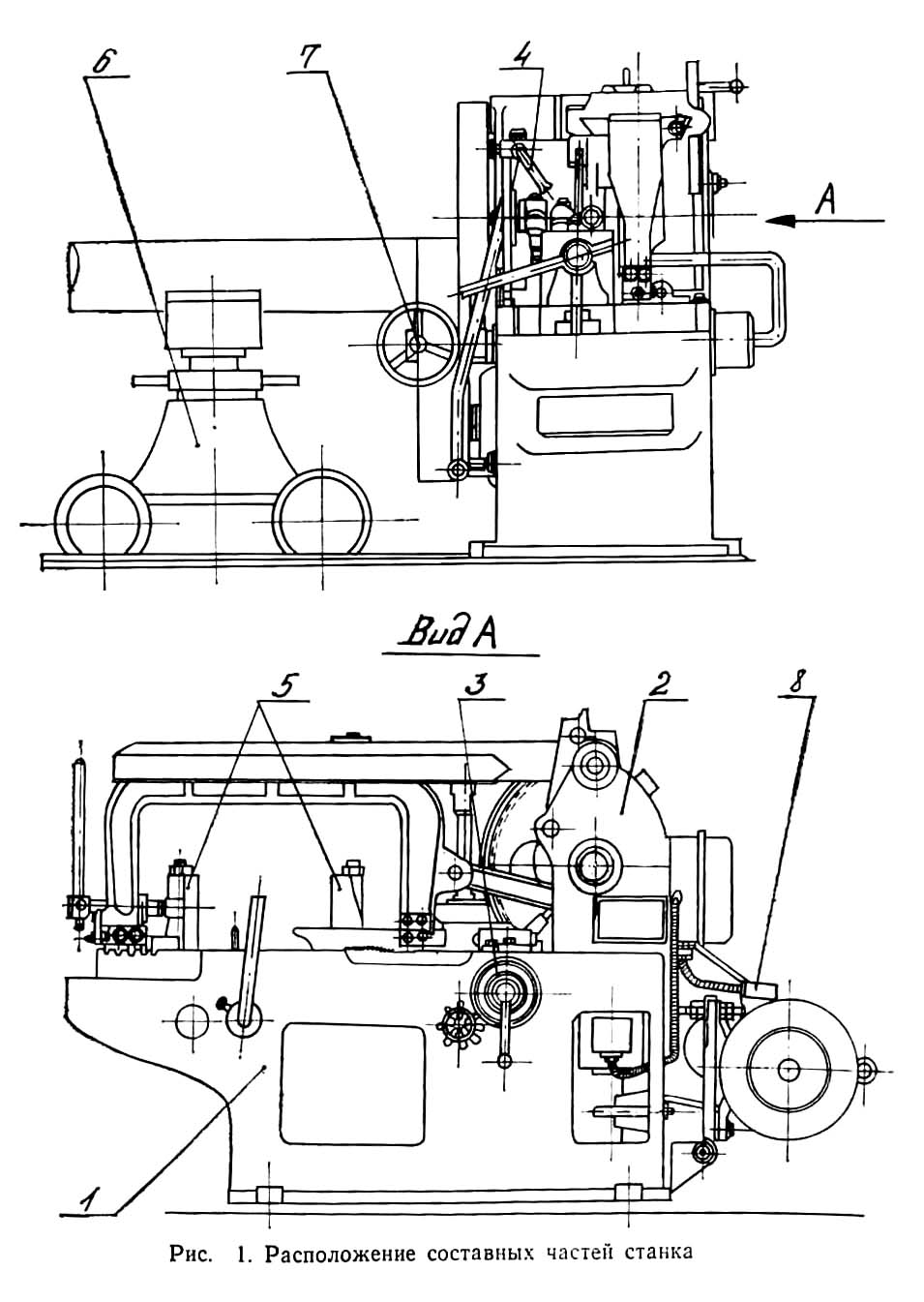

Н-1 Розташування основних вузлів ножовочного верстата для резки металла

Розташування основних вузлів ножовочного верстата Н-1

Розташування основних вузлів ножовочного верстата Н-1. Дивитись у збільшеному масштабі

Список основних вузлів верстата для резки металла Н-1

1. Станина - Н-1А 72101А
2. Привід головного руху - Н-1А 72201А
3. Гідропривід - Н-1 72302А
4. Система охлаждения - Н-1А 72403А
5. Тиски - Н-1А 72501, Н-1А 72502А
6. Тележка для подачі материала - Н-1 41-001
7. Приспособление для подачі материала - Н-1 40-001
8. Електроустаткування - Н-1 700А

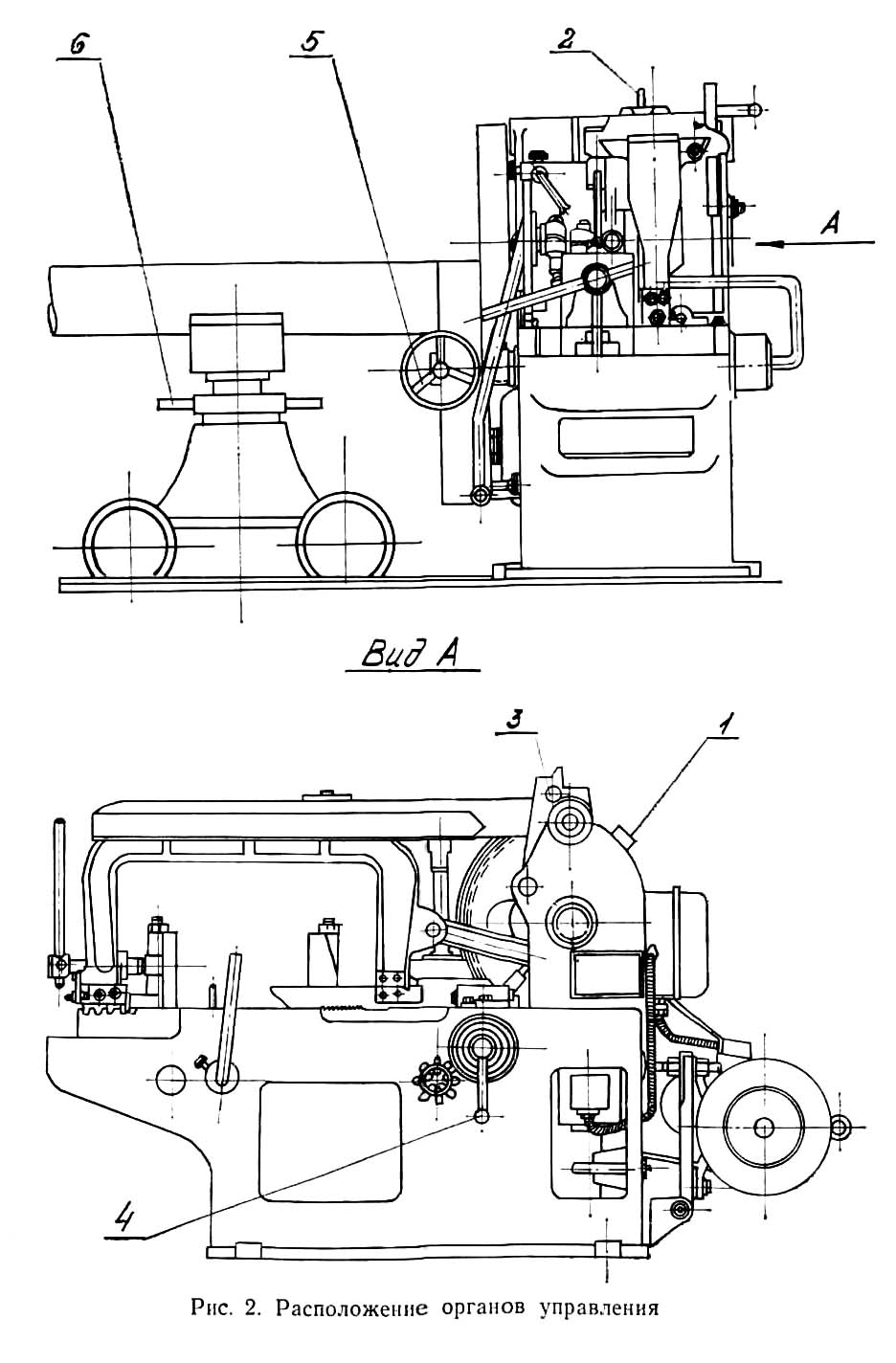

Н-1 Розташування органів керування ножовочным верстатом для резки металла

Розташування органів керування ножовочным верстатом Н-1

Розташування органів керування ножовочным верстатом Н-1. Дивитись у збільшеному масштабі

Список органів керування верстатом для резки металла Н-1

1. Кнопочный пост "Пуск" і "Стоп" приводу верстата
2. Упор автоматичного виключення верстата при верхнем положении пильной рамы
3. Рукоятка фиксации пильной рамы в верхнем положении
4. Рукоятка керування гідроприводом
5. Маховик для подачі материала
6. Рукоятка регулювання поддержки заготовки

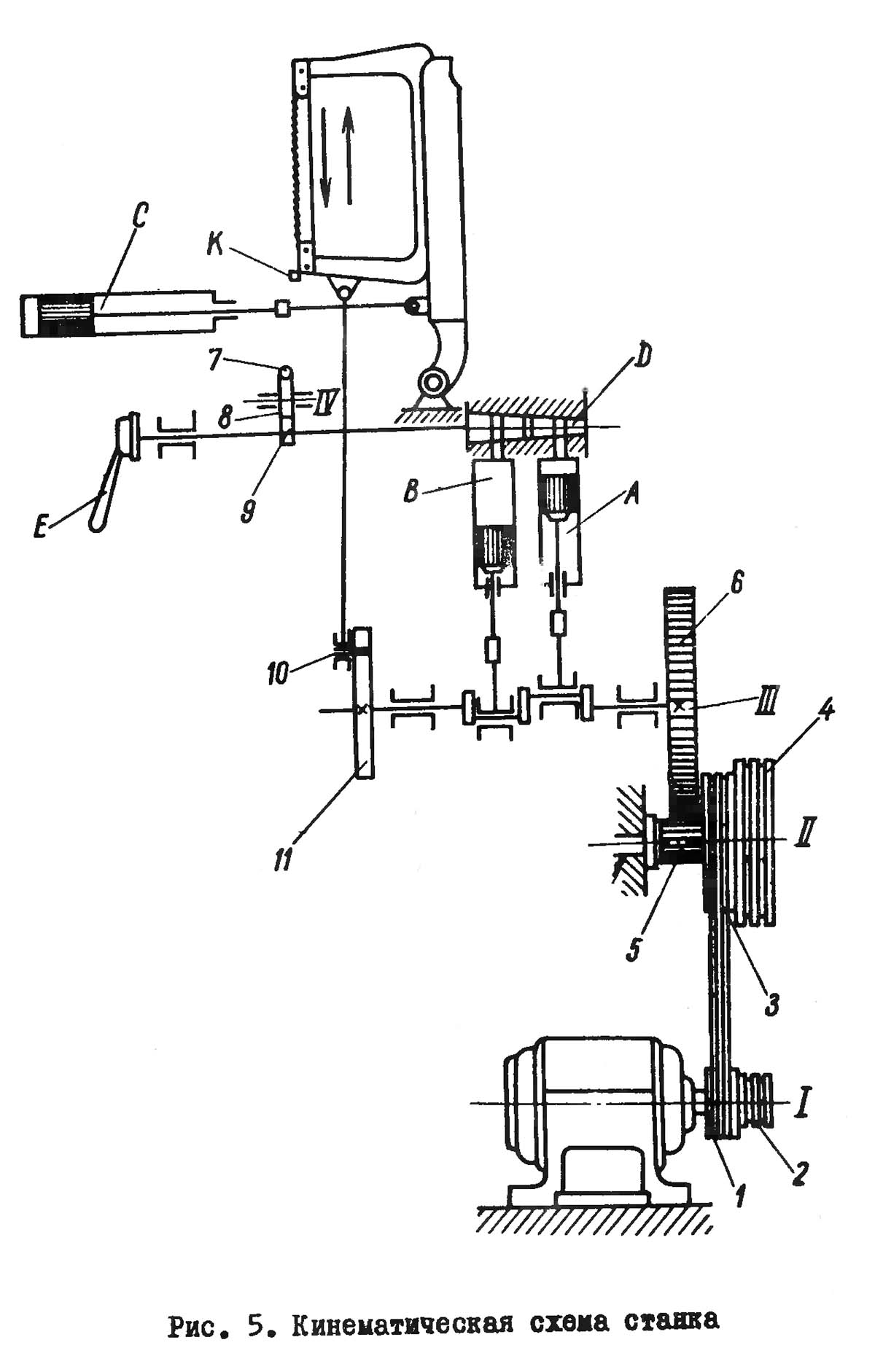

Кінематична схема механической ножовки Н-1

Кінематична схема механической ножовки Н-1

Кінематична схема механической ножовки Н-1. Дивитись у збільшеному масштабі

Рух от електродвигуна 1 передається посредством клиноременной передачи і двухступенчатых шкивов на приводной вал II. Шкив 4 і 5, овободно вращающийся на валу II, сблокирован о шестерней 6. Через зубчатую пару 6 і 7 рух передається валу III, на другом кінці которого закреплен кривошипный диск 12 з пальцем кривошипа.

От кривошипного диска посредством шатуна возвратно-поступательное рух получает пильная рама. Число її двойных ходов в минуту 75 или 120. На валу III между двумя опорами имеются ексцентриковые шейки, от которых рух посредством шатунных тяг передається поршням А і В гідронасоса. Поршни нагнетают масло в распределительный кран Д, оттуда оно поступает в рабочий цилиндр С. Поршень етого цилиндра посредством шарнирных тяг соединен о рукавом.

Таким образом, подъем і опускание пильной раны, а также рабочая подача при резании осуществляется от гідропривода.

Керування гідроприводом производится рукояткой Е, которая може быть зафиксирована в пяти положениях:

1. Бездействие
2. Опускание пильной рамы
3. Подъем пильной рамы
4. Резание медленное
5. Резание быстрое

По окончании резки заготовки в крайнем нижнем положении пильной рамы планка К, закрепленная на пильной раме, ударяет по рейке 8 і перемещает ее. Рейка через промежуточную шестерню 9 передает рух шестерне 10, жестко соединенной з валом распределительного крана. При етом кран устанавливается в положении подъема пильной рамы.

Пильная рама поднимается до тех пор, пока упор, находящийся на рукаве, не нажмет на конечный выключатель.

При етом размыкается електроланцюг і выключается електродвигатель головного руху.

Опис конструкції механической ножовки Н-1

Ролик опорный

Для удобства подачі разрезаемой заготовки верстат укомплектован опорным роликом, закрепленным на станине. Опорный ролик позволяет перемещать разрезаемый материал в зону різання в шаговом режиме при помощи обертання рукоятки 5. После подачі разрезаемого материала до упора, настроенного на определенную длину отрезки заготовки, опорный ролик необходимо повернуть, чтобы заготовка легла на опорную плоскость станины.

Привід верстата Н-1

Привід верстата состоит из следующих частин:

• Стойка
• Рукав
• Пильная рама

Чугунная стойка, укрепленная на верхней плоскости станины, служит опорой рукава і головного приводного вала.

Рукав в нижней частини имеет направляющие типа ласточкин хвост, по которым движется пильная рама.

Рукав соединен со штоком поршня гідроцилиндра, поднимающего і опускающего пильную раму.

Пильная рама соединена шатуном з кривошипным диском і от которого получает возвратно-поступательное движение.

Гідравлічна схема механической ножовки Н-1

Гідропривід служит для швидкого подъема пильной рамы після окончания пиления і для рабочей подачі полотна в процессе різання.

В начале робочого ходу процесса різання на полотно действует минимальное давление, затем оно постепенно повышается і перед окончанием робочого ходу давление плавно падает.

В зависимости от рода материала величина падачи плавно регулируется дросселированием масла. Предельное давление масла в зависимости от прочности ножовочных полотен устанавливается предохранительным клапаном. Установка предохранительного клапана на нужное давление определяет степень сжатия пружины, которое регулируется винтом. Предохранительный клапан должен быть отрегулирован на давление не выше 25 кгс/см². Верстат поставляется отрегулированным в пределах 15..25 кгс/см²

Во время обратного (холостого) ходу полотна осуществляется подсечка - отрыв полотна от заготовки чтобы не уменьшать ресурс режущего инструмента.

Канал для подвода масла к контрольному манометру при работе верстата должен быть закрыт пробкой I (рис.7). При регулировки вместо пробки ввинчивается контрольный манометр, который заводом не поставляется.

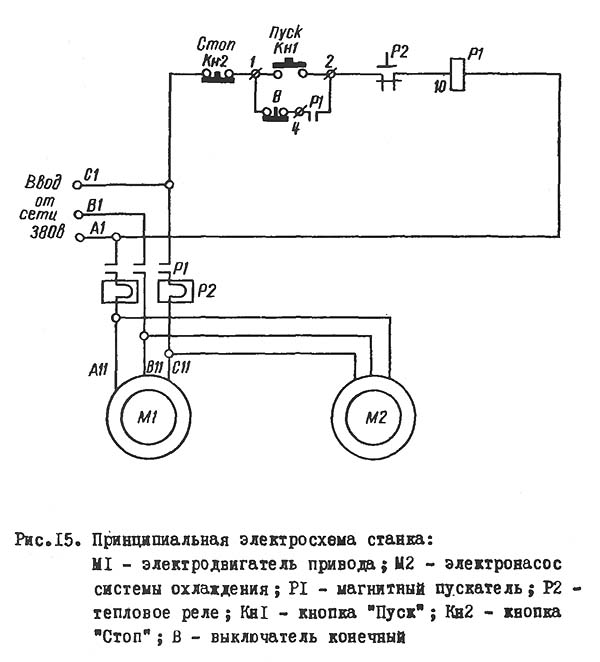

Схема електрична механической ножовки Н-1

Електрична схема механической ножовки Н-1

Инструмент отрезных ножовочных верстатів Н-1

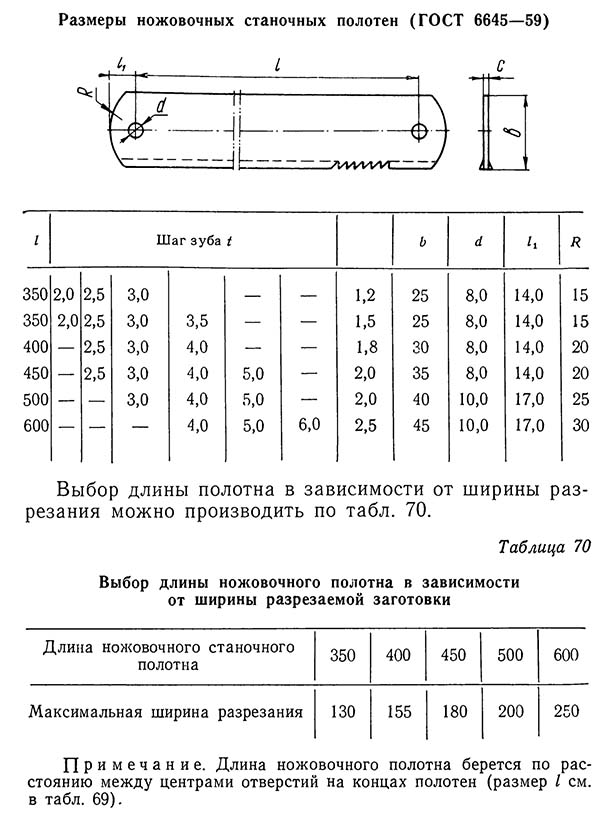

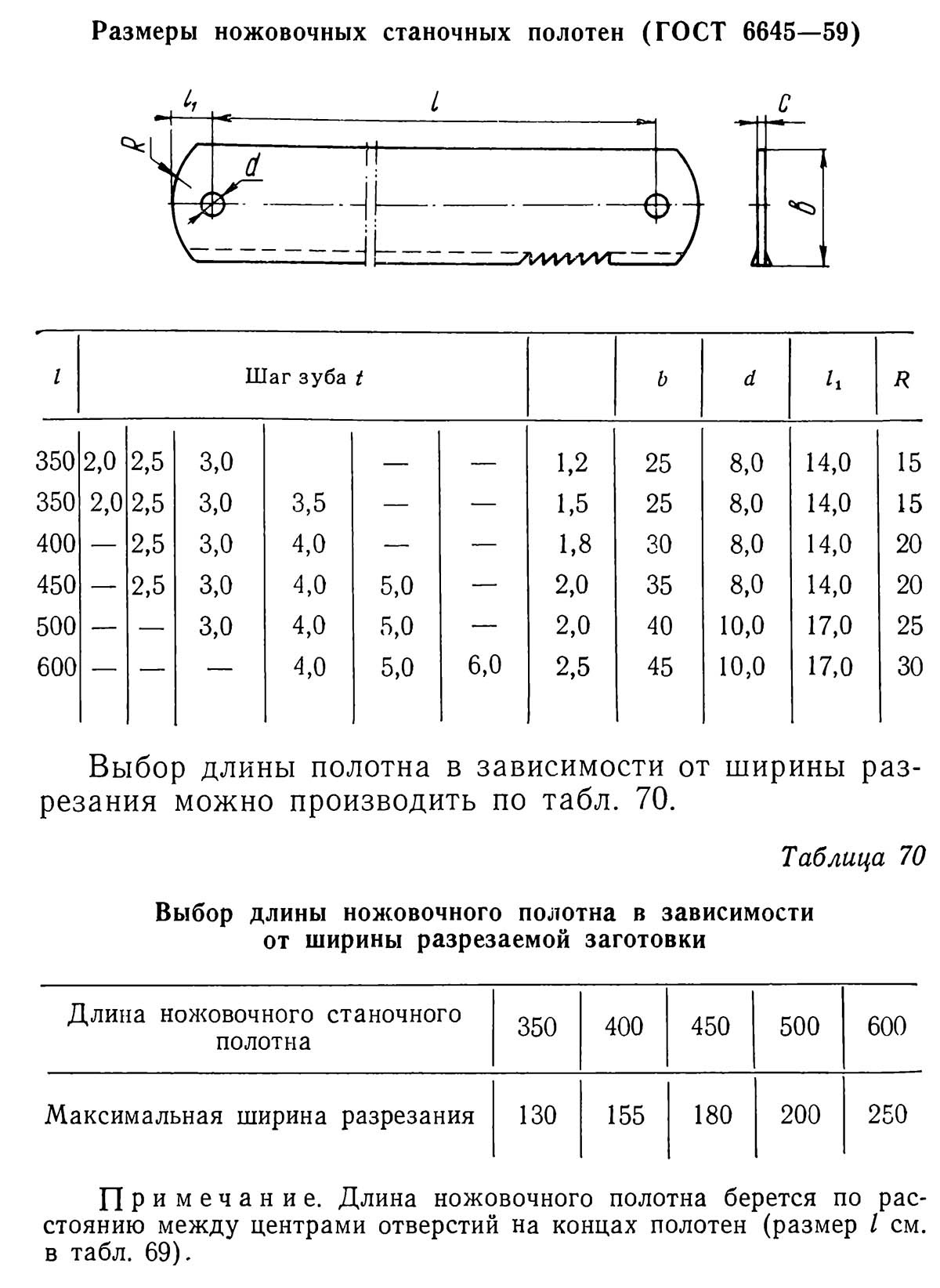

Розміри ножовочных станочных полотен

Розміри ножовочных станочных полотен. Дивитись у збільшеному масштабі

Разрезание материала на ножовочных верстатах производится ножовочными полотнами, которые изготавливаются из сталей Р9, Р18 или ШХ 15.

Ножовочные полотна подбираются по длине і шагу зубьев в зависимости от размеров распиливаемой заготовки і материала. Основні розміри ножовочных полотен приведены в табл. 69.

Шаг зубьев ножовочных полотен подбирается в зависимости от толщины разрезаемой заготовки і її материала. Ножовки з мелкими зубьями применяются для разрізання тонких заготовок і твердых материалов, ножовки з крупными зубьями— для заготовок з крупным сечением і мягких материалов.

Так, при разрезании станочными ножовками стали σ_вр = 40—60 кГ/мм² рекомендуются ножовки з шагом зубьев 3..4 мм, стали σ_вр = 60 кГ/мм² — з шагом 2,5 мм.

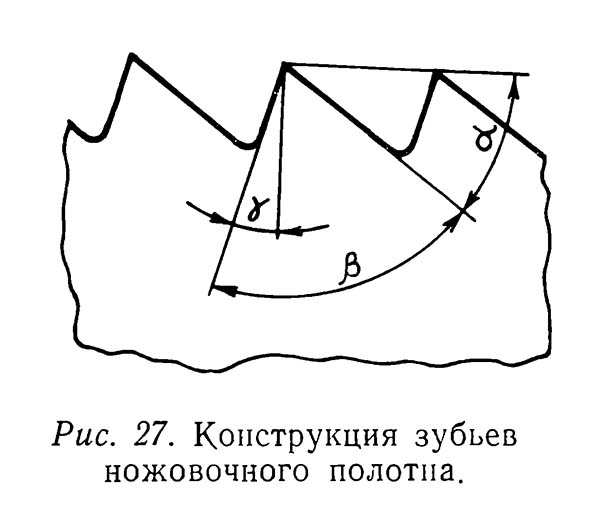

Форма зуба ножовочных полотен

Обычно форма зуба ножовочных полотен треугольная (рис. 27).

Для станочных ножовочных полотен принимают передний угол γ = 0—5°, задний угол α = 35—40°, угол заострения β = 50—55°, радиус впадин 0,5—1,5 мм. Всесоюзный научно-исследовательский инструментальный институт рекомендует симметричный зуб з передним углом γ = — 30° і угол заострения β = 60°

Эти ножовочные полотна имеют меньший износ зубьев, повышенную производительность і при затуплении могут дополнительно использоваться путем установки другим концом.

Для уменьшения бокового трения зубья ножовочных полотен имеют развод 0,6—0,8 мм. Разность в высоте вершин смежных зубьев полотна не должна превышать 0,1 мм у полотен з шагом зубьев 1 мм і 0,15 мм у полотен з шагом зубьев свыше 1 мм.

Производительность ножовочных верстатів зависит от давления на полотно, которое рекомендуется выбирать в зависимости от толщины полотна. Так, при толщине ножовочного полотна 0,8, 1 і 2 мм давление соответственно составляет 5, 10 і 30 кГ

При работе полотно должно быть туго натянуто на раме, після нескольких ходов пилы необходимо затянуть полотно вторично.

Н-1 Верстат ножовочный отрезной (верстат ножовочно-отрезной). Відеоролик.

Технічні характеристики механической ножовки Н-1

Наименование параметра	872а	872м	Н-1
Основні параметри верстата
Наибольшие розміри сечения круглой заготовки (угол реза 90°), мм	250	250	250
Наибольшие розміри сечения круглой заготовки (угол реза 45°), мм	120	100	100
Наибольшие розміри сечения квадратной заготовки (угол реза 90°), мм	250 х 250	250 х 250	250 х 250
Наибольшие розміри сечения прямоугольной заготовки (угол реза 45°), мм	120 х 120	100 х 100	100 х 100
Наибольшие розміри сечения двухтаврового проката і швеллерного проката		№ 24	№ 24
Наибольшее расстояние от полотна доврхней частини рамы, мм	223	223	223
Максимальная длина отрезаемой заготовки по упору, мм	350	350	350
Розміри применяемого ножовочного полотна(ДхШхТолщ.), мм	500	450
Максимальная ширина пропила, мм	2,5	3,8	2,5..3
Число двойных ходов пильной рамы в минуту	85; 110	85; 110	85; 110
Длина ходу пильной рамы, мм	150	140, 180
Угол поворота тисков, град	45°	45°
Механізм зажиму заготовки	вручную	вручную
Выключающие упоры			есть
Усилие подачі гідравлики, кг			70..200
Ускоренный подъем і опускание пильной рамы	есть	есть	есть
Електроустаткування верстата
Количество електродвигателей	2	2	2
Електродвигун головного привода, кВт (об/мин)	1,7	1,5 (1420)	1,5 (1400)
Електродвигун насоса охлаждения, кВт (об/мин)			0,125 (2800)
Габарит і масса пресс-ножниц
Габарит пресс-ножниц (длна х ширина х высота), мм	1470 х 875 х 925	1470 х 690 х 885	1500 х 1100 х 885
Масса пресс-ножниц, кг	605	650	680
