Профі-550 (Profi 550) Верстат токарний настільний
схеми, опис, характеристики

Відомості про виробника настільного токарного верстата Профі-550 (Profi-550)

Постачальником настільного токарно-гвинторізного верстата Profi 550 є Tengzhou Uni-tech machinery Co. Ltd. , Китай, м. Tengzhou, Shandong.

Профі-550 (Profi 550, cj9526, Sieg C6) верстат токарно-гвинторізний настільний. Призначення, сфера застосування

Токарно-гвинторізний верстат Profi 550 є верстатом класу «хобі», і призначений для індивідуального (побутового) застосування, тобто за своїми конструктивними особливостями та технічними характеристиками верстат не призначений для використання на виробництві.

Настільний токарний верстат металу Profi 550 призначений для обробки заготовок з металу, деревини, всіх видів пластмаси методом точення.

Верстат Profi 550 є настільним токарним верстатом і призначається для всіляких токарних робіт:

• проточка та розточування зовнішніх та внутрішніх циліндричних, фасонних та конічних поверхонь
• свердління, зняття фасок
• розточування
• відрізка
• нарізання метричної та дюймової різьблення

Широкий діапазон регулювання частоти обертання та швидкості поздовжньої подачі збільшує арсенал ріжучого інструменту, що застосовується.

Традиційне наочне компонування верстата у поєднанні з відпрацьованою кінематичною схемою дозволяє впевнено забезпечити токарну обробку з класом точності «Н» протягом тривалого терміну експлуатації.

У порівнянні з пропонованими на ринку малогабаритними верстатами - він простий в експлуатації, надійний та довговічний.

Токарний верстат Profi 550 працює від однофазної мережі змінного струму напругою 220 В частотою 50 Гц.

Верстат Profi 550 може експлуатуватися за таких умов:

• температура довкілля від 10 до 35 °С
• відносна вологість повітря до 80 % за температури 25 °С

Лита станина і жорсткі загартовані напрямні забезпечують високу точність деталі, що обробляється. Він зручний для обробки деталей невеликих розмірів у майстернях, сервісному автомобілі, вдома.

На відміну від настільного токарного верстата металу Профі-550 , верстат "Профі-550B" має безступінчасту зміну частоти обертання шпинделя (варіатор).

Стандартна комплектація настільного токарного верстата по металу Profi-550, Profi-550B:

• 3-х кулачковий патрон Ø125 мм
• задній центр, що обертається
• набір змінних зубчастиних коліс
• комплект ключів

Додаткові опції:

• підставка для верстата
• точильно-шліфувальний пристрій
• рухливий і нерухомий люнети
• накатний пристрій
• комплекти різців із 6 або 11 штук
• планшайба Ø160 мм
• 4-х кулачковий патрон Ø125 мм
• свердлильний патрон Ø13 мм
• цанговий затискач з комплектом цанг
• центр, що обертається

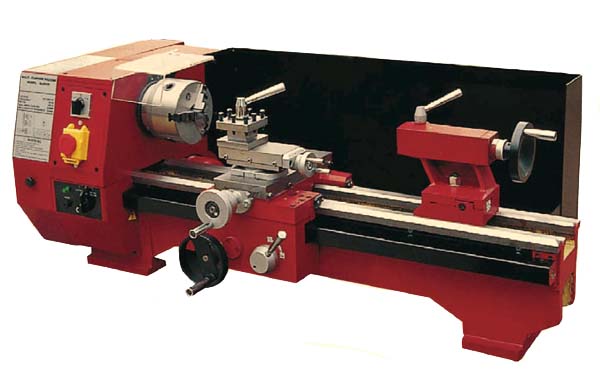

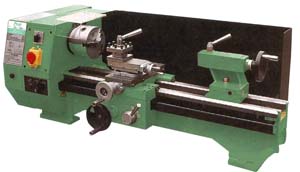

Загальний вигляд токарного верстата Профі 550

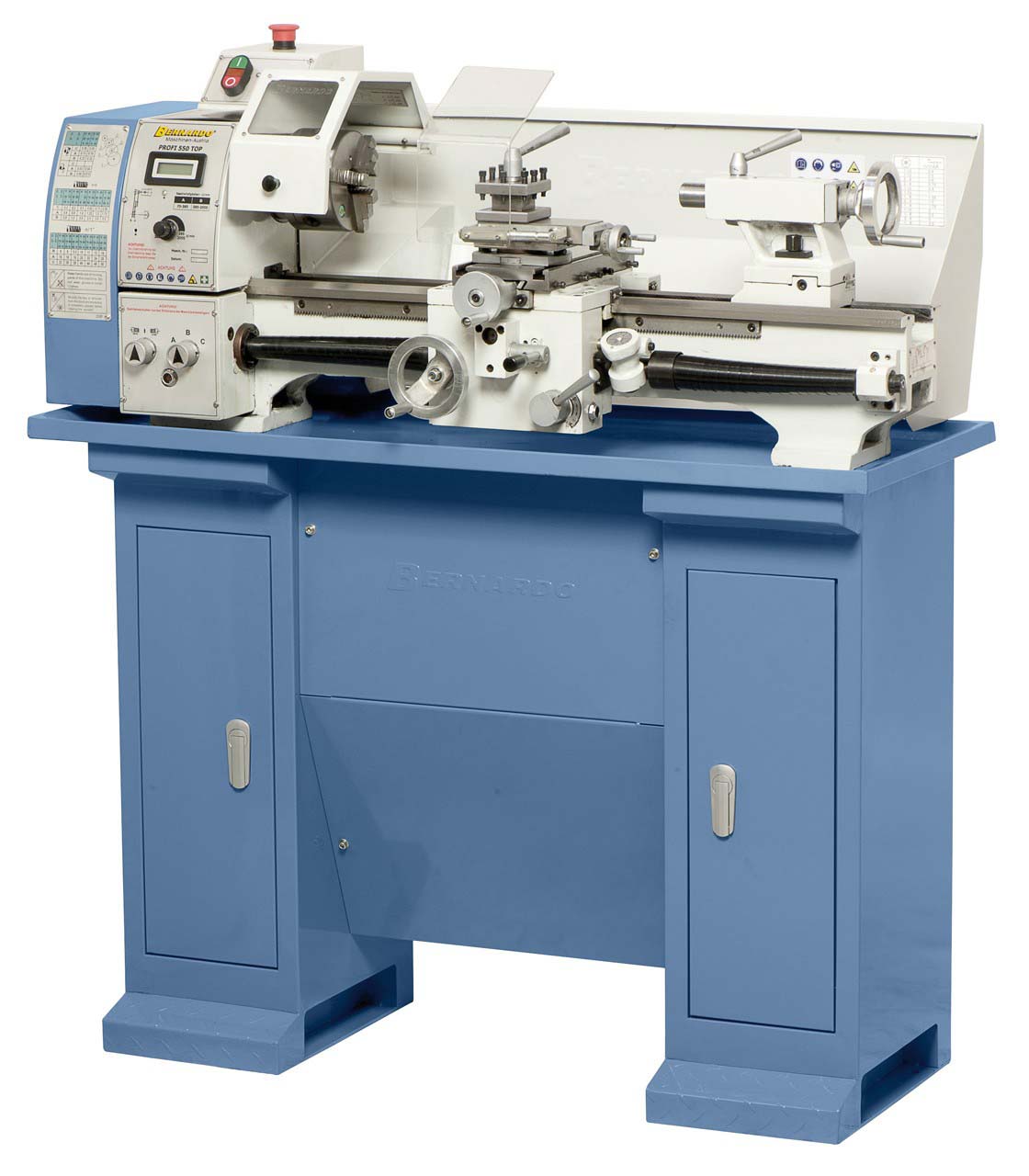

Неймовірна ціна на Загальний вигляд токарного верстата Profi 550 TOP від ​​компанії Bernardo , Австрія

Фото токарного верстата Профі 550. Дивитись у збільшеному масштабі

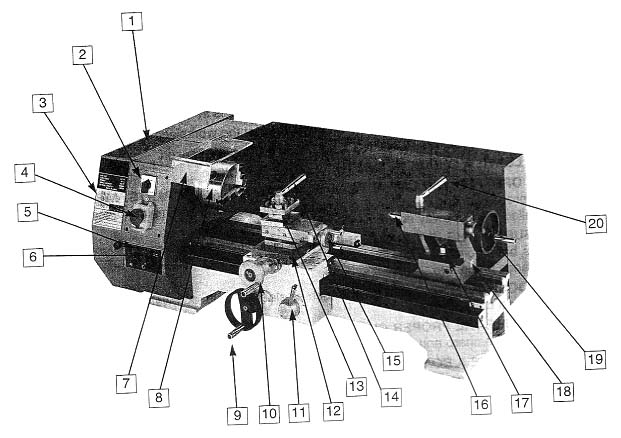

Розташування складових частинин токарного верстата Профі 550

Специфікація складових частинин токарного верстата Профі 550

1. Таблиці швидкостей та кроку різьблення
2. Перемикач прямого/зворотного ходу
3. Серійний номер верстата, ярлик безпеки
4. Вимикач/вимикач. Кнопка екстреного вимкнення
5. Індикатор роботи верстата
6. Селекторний перемикач
7. Захисний щиток для очей на передній бабці
8. Токарний патрон
9. Маховичок каретки
10. Маховичок регулювання поперечного супорта
11. Важіль автоматичної подачі каретки
12. Хрестовий супорт
13. Різцеутримувач
14. Кришка різцетримача
15. Маховичок регулювання хрестового супорта
16. Задня бабка
17. Затискний болт задньої бабки
18. Індикатор вивіряння шпинделя задньої бабки
19. Маховичок циліндра задньої бабки
20. Фіксуюча ручка задньої бабки

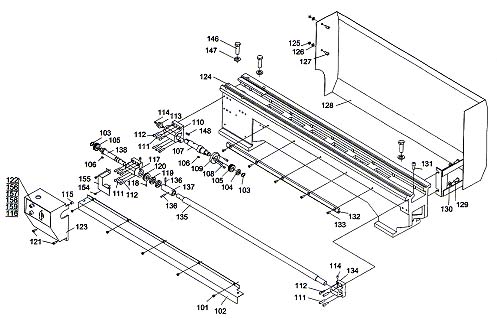

Схема складання станини токарного верстата Профі 550

Складальні одиниці станини токарного верстата Profi-550

Без назви	Без назви
БОЛТ PHLP HD M5-8 x 8 Засувка ходового ггвинта ДОДАТКОВЕ КІЛЬЦЕ-ТРИМАЧ ПРОКЛАДАННЯ ІЗМ. ШЕСТЕРНІ МАЛА ШЕСТЕРНЯ КЛЮЧ 4X4X8 ШПИНДЕЛЬ ІЗМ. ШЕСТЕРЕН БОЛТ PHLP HD M4-7X16 РЕГУЛЮВАЛЬНИЙ ДИСК кріплення ШПИНДЕЛЯ КОНТАКТНИЙ ШТИРІК БОЛТ PHLP HD M5-8X20 БОЛТ (З ПОЯСКОМ) МАСЛОСБОРНИК 6 Блокатор перемикача БОЛТ PLPВ HD M5-8X14 кріплення ХОДОВОГО Ггвинта БОЛТ PHLP HD M4-7X8 КРУГЛА ГАЙКА СТАЛЬНА ШАЙБА БОЛТ PHLP HD M5-8X14 РУЧКА ПЕРЕМИКАЧА Засувка шпинделя СТАНИНА ГАЙКА ШЕСТИГРАННА М6-1,0	ПЛОСЬКА 6ММ ШАЙБА ШЕСТИГРАНА ГАЙКА M6-1X10 ВАНТАЖНИЙ ЩИТ Болт PHLP M8-1.25X15 ПЛОСЬКА 8ММ ШАЙБА БОЛТ PHLP HD M8-1.25X20 НАПРЯМКА БОЛТ PHLP HD M5-8X12 кріплення ХОДОВОГО Ггвинта R ПОДОЛЬНИЙ ХОДОВИЙ Гвинт ШТИРЕК, що крутиться МУФТОВЕ З'ЄДНАННЯ З'ЄДНАННЯ ШПИНДЕЛЯ ШЕСТИГРАНІЙ БОЛТ M12-1.75X40 ПЛОСЬКА 12 ММ ШАЙБА КЛЮЧ ГАЙКОВИЙ 4Х4Х16 БОЛТ PHLP HD M4–7X16 ПРОТЕКТОР МАЛЕЙ ШЕСТЕРНІ Зелена лампочка ЗАКРИТИЙ ПЛАВКИЙ ЗАХОДНИК Запобіжник СЕЛЕКТОРНИЙ ПЕРЕМИКАЧ

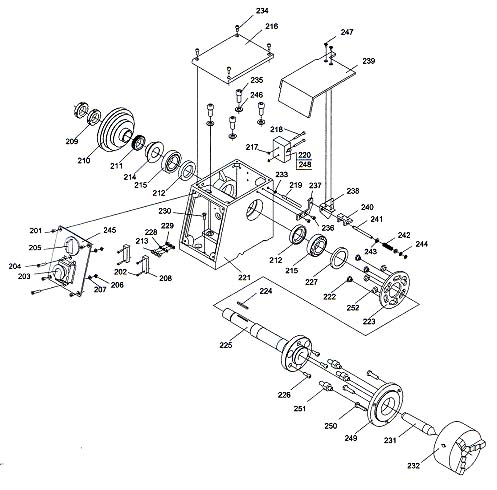

Схема збирання передньої бабки токарного верстата Профі 550

Складальні одиниці передньої бабки токарного верстата Profi-550

Без назви	Без назви
БОЛТ PHLP HD M5-.8X10 БОЛТ PHLP HD M3-.5X14 ВИМИКАЧ МЕРЕЖІ БОЛТ PHLP HD M5-.8X30 ПЕРЕМИКАЧ ПРЯМ/ОБР ШЕСТИГРАННА ГАЙКА ПЛОСЬКА 5ММ ШАЙБА З'ЄДНУВАЧ КРУГЛА ГАЙКА M27-1.5 ШКІВ ШПИНДЕЛЯ БОЛТ PHLP HD M5-.8X10 ШЕСТЕРНЯ ШПИНДЕЛЯ ЗМАЗАЛЬНЕ КІЛЬЦЕ БОЛТ PHLP HD M5-.8X8 Сором шпинделя ПІДШИПНИК 32007 Засувка шпинделя ШЕСТИГРАННА ГАЙКА M4-O,7 БОЛТ PHLP HD M4-.7X35 Шпильковий вал КОРОБКА ДЛЯ МІКРО ПЕРЕМИКАЧА КАРКАС ПЕРЕДНЬОЇ БАБКИ ФІКСУЮЧА ГАЙКА ОБОРОНЕНИЙ ЗАЗОРНИК КЛЮЧ ГАЙКОВИЙ 4Х4Х40 ШПИНДЕЛЬ БОЛТ PHLP HD M6-.1X16 ПЕРЕДНІЙ ЗАХИСТ ПІДШИПНИКА КОНТРУВАЛЬНА 5ММ ШАЙБА ДОПОВН ЗУБЧ. ШАЙБА	БОЛТ PHLP HD M5-.0.8X16 ЦЕНТР ШПИНДЕЛЯ MT3 3-Х КУЛАЧКОВИЙ ПАТРОН D=122MM ДОДАТКОВІ. СТРІЖ 6 ММ КІЛЬЦЕ БОЛТ PHLP HD M5-.8X12 Болт PHLP M10-.1.5X25 БОЛТ PHLP HD M5-.8X10 кріплення ВІДДІЛЮВАЛЬНА ПАНЕЛЬ ЗАХИСНА ЗАСЛИНКА ПАТРОНА ФІКСИРУЮЧА кріплення МАЛІЙ ШПИНДЕЛЬ ПРУЖИНА СТИСКУ ПЛОСЬКА 6ММ ШАЙБА ГАЙКА ШЕСТИГРАННА М6-1,0 ПАНЕЛЬ ПЕРЕМИКАЧІВ ПЛОСЬКА 10ММ ШАЙБА БОЛТ PHLP HD M5-.8X8 МІКРОПЕРЕКЛЮВАЧ КРІМКА 3-Х КУЛАЧНОГО ПАТРОНУ ШЕСТИГРАННА ГАЙКА M8 – 1,25X30 ЗАТВОРНИЙ БОЛТ ШЕСТИГРАНА ГАЙКА M10 – 1.5

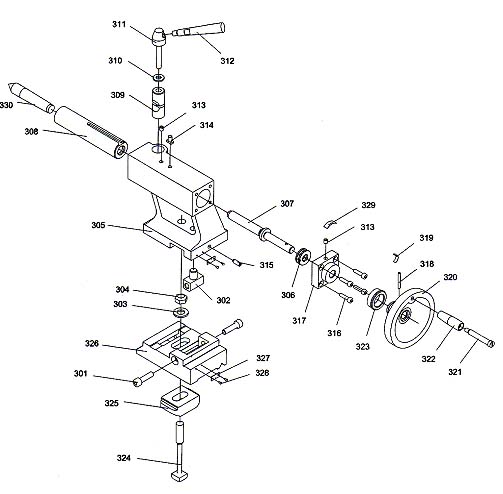

Схема збирання задньої бабки токарного верстата Профі 550

Складальні одиниці задньої бабки токарного верстата Profi-550

Без назви	Без назви
Болт PHLP M8-.1.25X130 «Т» - ОБРАЗНА ГАЙКА ЗАДНЬОЇ БАБКИ ПЛОСЬКА 12 ММ ШАЙБА ШЕСТИГРАНА ГАЙКА M12-1.75 Каркас задньої бабки ПІДШИПНИК 51101 ХОДОВИЙ Гвинт задньої бабки Рукав задньої бабки ГОРЛОВИЙ ЗАТИСК ПЛОСЬКА 8ММ ШАЙБА ЗАТИСНИЙ БОЛТ РУКОЯТКА МАСЛОСБОРНИК «Т» - ОБРАЗНИЙ ШТИРЕК БОЛТ PHLP HD M6-.1X16 БОЛТ PHLP HD M5-.8X20 Заслінка на кінці задньої бабки ЦИЛІНДРИЧНИЙ ШТИФТ 4*30 ВИГИБ РЕСОРИ	МАХОВИЧОК Болт ручки РУКАВ РУКОЯТКИ КІЛЬЦЕ, ЯКЕ ФІКСУЄ БОЛТ SQ HD M12X 100 ПАНЕЛЬ ФІКСАТОРА ЗАДНЬОЇ БАБКИ ОСНОВА ПОКАЗАТЕЛЬ НУЛЬОВОЇ ПОЗИЦІЇ ЗАКЛЕПКИ-ТРИМУВАЧІ ЯРЛИЧКА ІНДИКАЦІЙНА ЯРЛИЧКА ЦЕНТР ЗАДНЬОЇ БАБКИ MT2

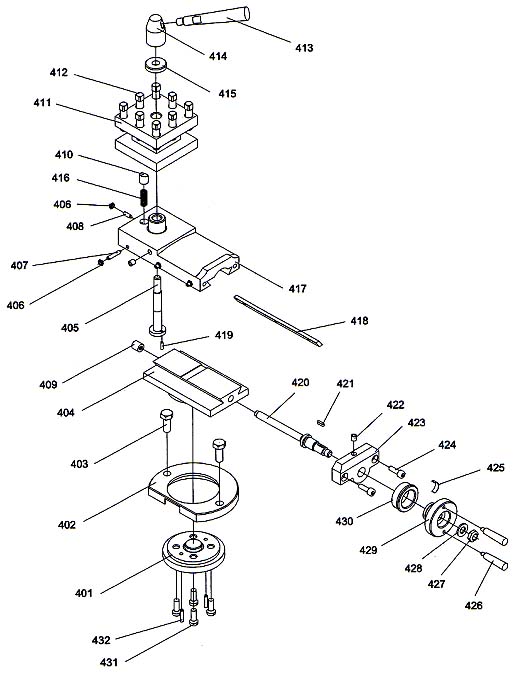

Схема складання різцевих санчат (верхнього супорта) токарного верстата Профі 550

Складальні одиниці різцевих санок (верхнього супорта) токарного верстата Profi-550

Без назви	Без назви
ОСНОВА СТІЙКИ РІЗЦЯ ФІКСИРУЮЧИЙ ДИСК ШЕСТИГРАНА ГАЙКА M8–1.25 X 20 ДИСК СТІЙКИ РІЗЦЯ БОЛТ СТІЙКИ РІЗЦЯ ШЕСТИГРАНА ГАЙКА M4-0.7 БОЛТ PHLP HD M4-.7X20 БОЛТ PHLP HD M4-.7X12 МАСЛОСБОРНИК 10 Фіксуючий штирь СТІЙКА КВАДРАТНОГО РІЗЦЯ БОЛТ PHLP HD M8-1.25 X 3 РУКОЯТКА ОСНОВА РУКОЯТКИ Зазорник ручки ПРУЖИНА 0.5 X 3.5 X 17 КАРИТКА СТІЙКИ РІЗЦЯ	МЕТАЛЕВІ ПІДКЛАДКИ ЦИЛІНДРИЧНИЙ ШТИФТ 3 X 10 ХОДОВИЙ Гвинт каретки PIN-код 3 X 3 X 10 МАСЛОСБОРНИК 6 кріплення ХОДОВОГО Ггвинта БОЛТ PHLP HD M5-.0.8X16 ПАНЕЛЬ РЕССОР РУКОЯТКА ШЕСТИГРАНА ГАЙКА M8 – 1.25 ПЛОСЬКА ШАЙБА 8 MM МАХОВИЧОК КАРЕТКИ ІНДЕКАЦІЙНЕ КІЛЬЦЕ БОЛТ PHLP HD M6-.1X16 ЦИЛІНДРИЧНИЙ ШТИФТ 4 X 16

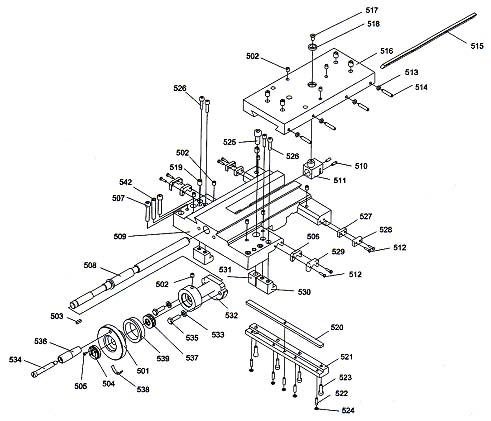

Схема складання супорта токарного верстата Профі 550

Складальні одиниці супорту токарного верстата Profi-550

Без назви	Без назви
МАХОВИЧОК МАСЛОСБОРНИК 6 PIN-код 4 X 4 X 12 КРУГЛА ГАЙКА Болт PHLP HD M3-.5 X 6 ФЕТР, ЩО НЕПРОПУСКАЄ ОЛІЮ БОЛТ PHLP HD M6-.1.0X35 ХОДОВИЙ Гвинт САЛАЗОК САЛАЗКИ БОЛТ PHLP HD M4-.7 X 12 КЛІРЕННА ГАЙКА Болт PHLP HD M3-.5 X 12 ШЕСТИГРАНА ГАЙКА М5 – 0.8 БОЛТ PHLP HD M5-.8X26 МЕТАЛЕВІ ПІДКЛАДКИ Поперечний суппорт БОЛТ PHLP HD M5-8X10 ЗАЗОРНИК ПОПЕРЕЧНОГО СУППОРТУ Болт PHLP M8-.1.25 X 10 ПЛАНКА ДЛЯ КЛИНЬ ЗАДНЯ НАТИСНА ДОШКА	БОЛТ PHLP HD M4-.7X16 БОЛТ PHLP HD M5-.8X16 ШЕСТИГРАНА ГАЙКА М4 – 0.7 БОЛТ PHLP HD M8-.1.25 X 20 БОЛТ PHLP HD M5-.8 X 20 ФЕТР, ЩО НЕПРОПУСКАЄ ОЛІЮ ЗАХИСНА ДОШКА ЗАХИСНА ДОШКА ПЕРЕДНЯ НАТИСНА ДОШКА ДОШКА ГАЛЬМАННЯ кріплення ХОДОВОГО Ггвинта ПЛОСЬКА 6 ММ ШАЙБА Болт ручки ШЕСТИГРАНА ГАЙКА M6 – 1 X 20 РУКАВ РУКОЯТКИ ПІДШИПНИК 8101 ДОШКА РЕССОР ІНДИКАЦІЛНЕ КІЛЬЦЕ ЦИЛІНДРИЧНИЙ ШТИФТ 6 Х 45

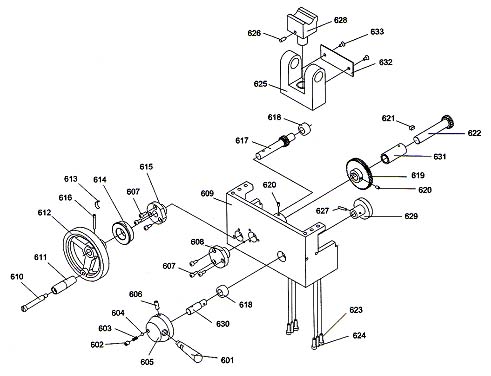

Схема складання фартуха токарного верстата Профі 550

Складальні одиниці фартуху токарного верстата Profi-550

Без назви	Без назви
РУКОЯТКА БОЛТ PHLP HD M6 - 1X8 СТИСКА ПРУЖИНА СТАЛЬНА КУЛЯ 5 Гніздо для рукоятки БОЛТ PHLP HD M6 - 1X16 БОЛТ PHLP HD M4 - 7X10 РУКАВ ШПИНДЕЛЯ КАРКАС ФАРТУКА Болт ручки РУКАВ РУКОЯТКИ МАХОВИЧОК ДОШКА РЕССОР ІНДИКАЦІЙНЕ КІЛЬЦЕ РУКАВ МАЛОГО ШПИНДЕЛЯ ШПИНДЕЛЬ РЕСОРИ 4 X 30 ШПИНДЕЛЬ МАЛОЇ ШЕСТЕРНІ РУКАВ ШПИНДЕЛЯ ШЕСТЕРНЯ	БОЛТ PHLP HD M4 – 7 X8 ШПОНКА 5 Х 5 Х 10 ШПИНДЕЛЬ ШЕСТЕРНІ БОЛТ PHLP HD M5 - 8X16 КІНЧИК ЦИЛІНДРУ ОСНОВА ДЛЯ НАПІВГАЙКИ ЦИЛІНДРИЧНИЙ ШТИФТ 5 Х 12 ЦИЛІНДРИЧНИЙ ШТИФТ 3 Х 20 НАПІВГАЙКА ЩІЛЬОВИЙ ДИСК ВАЛ, що обертається РУКАВ ШПИНДЕЛЯ РУХОВА ДОШКА БОЛТ PHLP HD M4 – 7 X 8

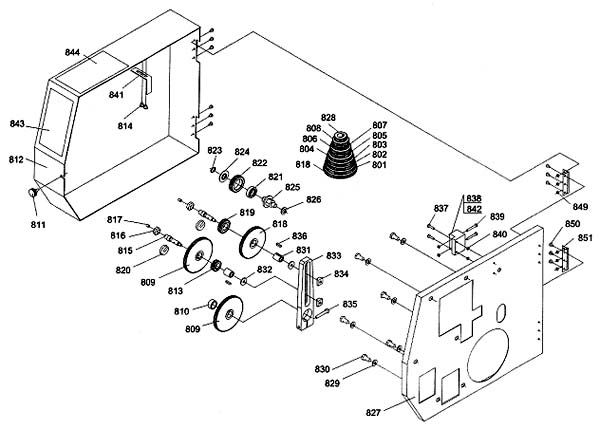

Схема сборки коробки подач токарного верстата Профи 550

Складальні одиниці коробки подач токарного верстата Profi-550

Без назви	Без назви
ШЕСТЕРНЯ Z:72 ШЕСТЕРНЯ Z: 70 ШЕСТЕРНЯ Z:68 ШЕСТЕРНЯ Z: 66 ШЕСТЕРНЯ Z: 60 ШЕСТЕРНЯ Z:50 ШЕСТЕРНЯ Z: 48 ШЕСТЕРНЯ Z: 50 ШЕСТЕРНЯ Z: 90 ШАЙБА НАКАТНИЙ БОЛТ ЗАРУХУВАННЯ НА ШЕСТЕРНІ ШЕСТЕРНЯ Z:25 Болт М5 Х 16 БОЛТ ГАЙКА М12 МАСЛОСБОРНИК 6 ШЕСТЕРНЯ Z:80 ШЕСТЕРНЯZ 33 Шайба з прорізом ПІДШИПНИК 6001 ПРОМІЖНА ШЕСТЕРНЯ КОНТРОЛЬНЕ КІЛЬЦЕ 12 ШАЙБА Болт, що фіксує шпиндель ШАЙБА ДОШКА КРІПЛЕННЯ КОРОБКИ ПЕРЕДАЧ ШЕСТЕРНЯ Z:40 ШАЙБА 8 Болт М8 Х 16 ПІДШИПНИК КОВЗАННЯ	ШАЙБА СТІЙКА ДЛЯ ШЕСТЕРЕН КВАДРАТНА ГАЙКА Болт М6 Х 35 ШПОНКА 4 Х 16 Болт М 4 Х 16 МІКРОПЕРЕКЛЮВАЧ Болт М 4 Х 30 ГАЙКА М4 ОБМЕЖЕНА ПАНЕЛЬ КОРОБКА МІКРОПЕРЕМИКАЧІВ ГОЛОВНА ТАБЛИЦЯ ТАБЛИЦЯ ПЕРЕКЛЮЧЕННЯ ШВИДКОСТЕЙ ШЕСТИГРАННА ГАЙКА M4-7 БОЛТ PHLP HD M6 – 1,0 X 4 ШАРНІР

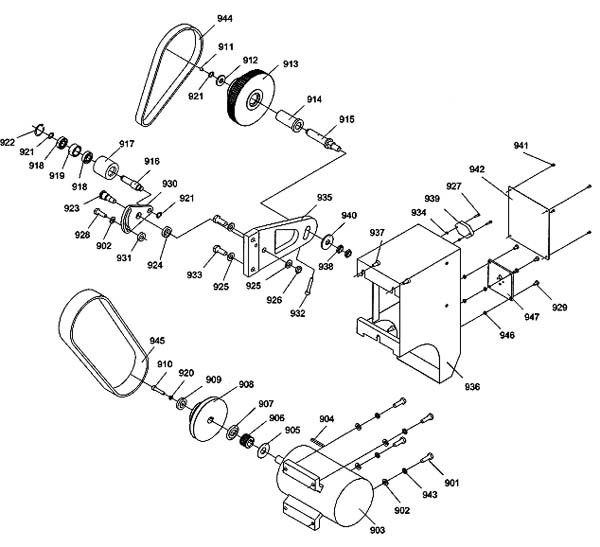

Схема складання приводу та гітари токарного верстата Профі 550

Складальні одиниці приводу та гітари токарного верстата Profi-550

Без назви	Без назви
Шестигранний болт ПЛОСЬКА 10 ММ ШАЙБА ЕЛЕКТРОДВИГУН ЗМІННОГО СТРУМУ ШПОНКА 5 Х 5 Х 40 ЗАЗОРНИК ШПИНДЕЛЯ МОТОРА ВЕДУЧИЙ ШКІВ ШПИНДЕЛЬ ШПОНОЧНОЇ КАНАВКИ ШКІВ МОТОРА КОНТРОЛЬНЕ КІЛЬЦЕ БОЛТ PHLP HD M6 – 1.0X30 МАСЛОСБОРНИК 6 ВЕЛИКА ШАЙБА ЗВОРОТНИЙ ШКІВ ПІДШИПНИК КОВЗАННЯ РУЧКА ШПИНДЕЛЯ ПІДШИПНИКОВИЙ ШПИНДЕЛЬ НАТЯЖНИЙ ШКІВ ПІДШИПНИК 6001 ВТУЛКА КОНТРУВАЛЬНА 6ММ ШАЙБА ДОДАТКОВЕ УТРИМУВАЛЬНЕ 12 ММ КІЛЬЦЕ ДОДАТКОВЕ УТРИМУЮЧЕ 28 ММ КІЛЬЦЕ Телець ПРОКЛАДАННЯ ШТИРЯ ПЛОСЬКА 10 ММ ШАЙБА	ШЕСТИГРАННА ГАЙКА М 10 – 1,5 Болт PHLP HD M3-.5 X 14 ШЕСТИГРАНІЙ БОЛТ М8 – 1.25 Х 25 БОЛТ PHLP HD M5-.8 X 8 КРІПЛЕННЯ ДЛЯ ВЕНТЕЛЯТОРА ПРОКЛАДАННЯ РЕГУЛОВАНОГО СЛОТУ БОЛТ PHLP HD M6-.1.0 X 35 Шестигранний болт М 10 - 1.5 Х 25 ШЕСТИГРАННА ГАЙКА М5 – 0,8 КРІПКА ШКІВА ЗАПУСК ДВИГУНА БОЛТ PHLP HD M6-.1 X 12 ГАЙКА РУЧКИ ШКІВА ВИХІДНЕ ГНІЗДО КРІПЛЯ ПРОКЛАДАННЯ Болт PHLP HD M3-.5 X 6 Кришка електроприладів КОНТРУВАЛЬНА ШАЙБА ЗУБЧАТИЙ РЕМІН ПРИВОДУ КЛИНОВИЙ РЕМІНЬ М-30 3L300 ШЕСТИГРАННА ГАЙКА М5 – 0,8 ГОЛОВНЕ ВИХІДНЕ ГНІЗДО

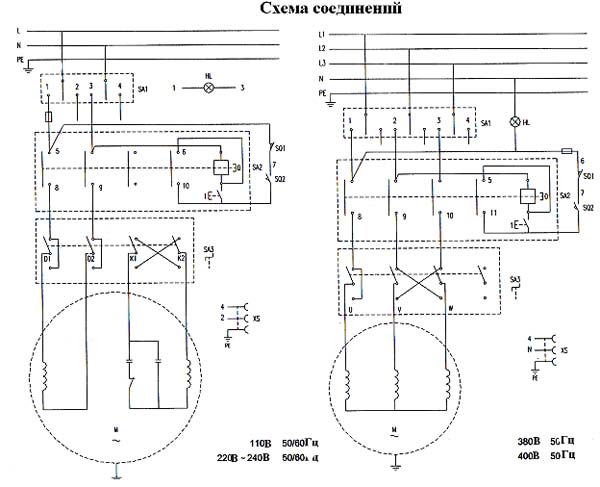

Схема електрична токарного верстата Профі 550

Технічні характеристики верстата Профі 550

Найменування параметру	Профі 550
Основні параметри верстата
Найбільший діаметр заготовки над станиною, мм	250
Найбільший діаметр заготовки над супортом, мм
Найбільша довжина заготовки у центрах (РМЦ), мм	550
Рекомендована глибина точення за один прохід, мм
Максимальна глибина точення за один прохід, мм
Максимальний розмір державки різця, мм	8 х 8
Шпиндель
Діаметр наскрізного отвору в шпинделі, мм	40
Конус шпинделя	№ 3
Число ступенів частот прямого обертання шпинделя	6
Частота прямого обертання шпинделя, об/хв	125, 210, 420, 620, 1000, 2000
Диаметр токарного патрона, мм
Супорт. Подання
Найбільше поздовжнє переміщення каретки супорта, мм
Переміщення супорта поздовжнє на один поділ лімба, мм
Найбільше поперечне переміщення супорта, мм
Переміщення супорта поперечне на один поділ лімба, мм
Кут повороту різцевих санчат, град	±45°
Межі поздовжніх робочих подач супорту, мм/про
Межі кроків різьб метричних, що нарізаються, мм	0,4..3,0
Межі кроків різьблення дюймових, ниток на дюйм	10..44
Задня бабка
Найбільше переміщення пінолі, мм
Конус задньої бабки	№ 2
Електроустаткування
Номінальна напруга живлення,	220 в 50 Гц
Електродвигун постійного струму головного приводу, кВт	0,55
Габарити та маса верстата
Габарити верстата (довжина ширина висота), мм	1200 х 660 х 600
Маса верстата, кг	145
