Р63-4Б Рама лесопильная вертикальная одноетажная
Схеми, опис, характеристики

Р63-4Б Рама лесопильная вертикальная одноетажная







Відомості про виробника рамы лесопильной Р63-4Б

Производителем рамы лесопильной Р63-4Б является Даниловский завод деревообрабатывающих верстатів, ООО ДЗДС , г. Данилов Ярославская обл, основанное в 1941 году, одно из старейших предприятий России.

Основная специализация завода - производство оборудования і верстатів для распиловки круглого леса.

В настоящее время пилораму Р63-4Б производит Станко-Д, ООО, г. Данилов Ярославская обл






Р63-4Б Рама лесопильная вертикальная одноетажная. Назначение, область применения

Рама лесопильная вертикальная одноетажная моделі Р63-4Б предназначена для поздовжньої распиловки бревен і брусьев на пиломатериалы.

Рама лесопильная Р63-4Б применяется во временных і стационарных лесопильных цехах високою производительности, сельскохозяйственных, промышленных і строительных организаций. Требует фундамента.

Принцип роботи і особливості конструкції пилорамы Р63-4Б

Пилорама Р63-4Б состроит из станины сборно-сварной конструкції, включающей боковины коробчатого сечения, верхние і нижние горизонтальные связи і подрамник.

На станине пилорамы Р63-4Б монтируются все вузли і механізмы лесопильной рамы. Распиловка бревен осуществляется возвратно-поступательным переміщенням пильной рамки з укрепленным на ней поставом пил по направлению. Рух к пильной рамке передається от головного вала двумя шатунами. Подача і прижим сырья електромеханический. Комплектуется четырёхскоростной коробкой передач.

Распиловка бревен осуществляется возвратно-поступательным переміщенням пильной рамки з укрепленным на ней поставом (набором) пил по направляющим. Рух к пильной рамке передається от головного вала шатуном. Подача распиливаемого бревна осуществляется системой мощных литых рифленых подающих роликов (рябух) со скоростью до 6.5 м/мин, что обеспечивает высокую производительность рамы.

Вид климатического исполнения — УХЛЗ по ГОСТ 15150-69.


Рамные пилы выпускает ЗАО "Инструмент", который непрерывно проводит совершенствование марок сталей, технологии і техники производства пил для улучшения их потребительских свойств: прочности, износостойкости, устойчивости, плющимости зубьев і сохранения предварительно напряженного состояния в пилах, создаваемого вальцеванием.

ЗАО "Инструмент" изготавливает рамные пилы только из легированных инструментальных сталей: хромованадиевой 9ХФ і никелесодержащей 8Н1А. Хромованадиевая сталь обеспечивает максимальную износостойкость зубьев при хорошей их плющимости і разводимости. Это особенно важно при распиловке мерзлой древесины в зимний период. Пилы из инструментальной легированной стали 8Н1А характеризуются как самые прочные (по ударной вязкости) і предназначены для использования при оснащении их зубьев стеллитом.


Пиление древесины рамными пилами

Пиление полосовыми (рамными) пилами на лесопильных рамах предназначено для продольного деления бревен на брусья і доски і брусьев на доски з заданными размерами і шероховатостью.

Используемые сейчас лесопильные рамы были сконструированы еще в Советском Союзе. Плановая економика СССР требовала повышения валовых показателей производства продукции любой ценой. Для решения такой задачи станкостроители создали высокопроизводительные двухетажные лесопильные рамы, на базе которых строились двух-, четырех-, шести- і восьми рамные лесопильные цехи. Производительность двух рамного лесопильного потока при трехсменной работе достигала 100 тыс. м3 круглого леса в год, а восьми рамного цеха – до 1 млн. м3 круглого леса в год.

Сегодня в России з использованием лесопильных рам выпускается по различным данным от 50% до 75% пиломатериалов. По данным делового журнала “Гвоздь” пиломатериалы производятся на небольших хозяйствах малой мощности з производительностью до 30 тыс. м3 в год. Их доля составляет около 60%. Остальные средние і крупные предприятия имеют производительность более 30 тыс. м3 пиломатериалов в год. В етих условиях производительность двухетажных лесопильных рам в большинстве случаев попросту не востребована.

У лесопильных рам можно отметить ряд достоинств і недостатков. Конструктивный основной недостаток лесопильных рам заключается в использовании кривошипно-шатунно-ползунного механізма в механізме головного руху. В результате етого пильная рамка з пилами двигается в режиме разгона-торможения, что вызывает высокий уровень вибраций частотой 5-7 Гц, нагрузку на фундамент, повышенный износ механізмов. К недостаткам относят также низкую і неравномерную скорость головного руху (5-7 м/с), ограниченную динамическими возможностями кривошипно-шатунного механізма, высокую енергоемкость механізма головного руху. На лесопильных рамах исключена возможность индивидуальной распиловки бревен, в результате чего ограничены возможности повышения полезного выхода пиломатериалов. Есть только две возможности регулювання полезного выхода – смена поставов і подсортировка распиливаемого сырья по диаметрам. Однако постава меняют обычно через 3,5…4,0 часа, а подсортировка сырья требует больших производственных площадей і трудно реализуется.

К преимуществам рамной распиловки бревен і брусьев можно отнести жесткое крепление до 12…20 рамных пил, обеспечивающее необходимую точность размеров і формы пиломатериалов, достаточно тонкий пропил (около 3,5 мм), возможность организации поточной двухрядной распиловки. Кроме того, лесопильные рамы просты в обслуживании, надежны в експлуатации і обеспечивают достижение высокого полезного выхода пиломатериалов. На российских лесопильных предприятиях лесопильные рамы привычны і широко распространены, для роботи на них і обслуживания подготовлен огромный контингент специалистов, налажено производство запасных частин для выполнения ремонтов. В связи з етим можно утверждать, что на российских предприятиях лесопильные рамы будут использоваться еще долго.

Указанные достоинства могут быть реализованы в полной мере при использовании качественных рамных пил і соблюдении технологических норм их подготовки і експлуатации.

Технічна характеристика лесопильной рамы

К техническим показателям лесопильной рамы относятся: тип рамы, просвет і высота ходу пильной рамки, частота обертання вала в минуту, мощность привода, система механізма подачі, наибольшая конструктивная величина подачі (посылка) за один оборот вала рамы, масса рамы і її габаритные розміри.

Система механізмов подачі характеризует способ проруху бревна в процессе распиловки. Есть два вида подачі і две системы механізмов подачі: непрерывная і толчковая:

Быстроходные лесопильные рамы снабжены механізмами непрерывной подачі бревен.

Большое значение для производительности рамы имеет посылка - наибольшая возможная конструктивная величина подачі на один оборот вала рамы, которая определяется конструкцией механізма подачі.

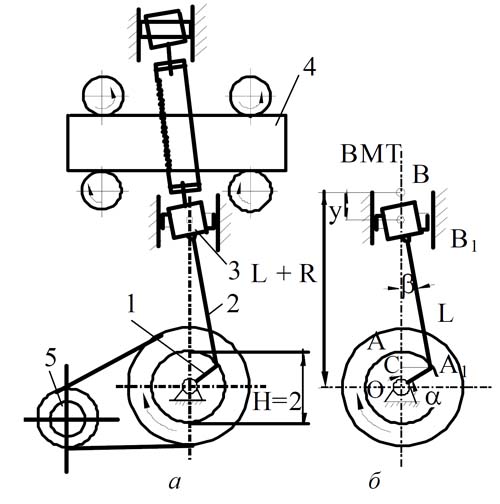

Кінематична схема лесопильной рамы

Кінематична схема лесопильной рамы

а – кінематична схема;

б – кривошипно-шатунно-ползунный механізм


Лесопильная рама первого і второго ряда

Лесопильная рама первого і второго ряда


Кинематика пиления на лесопильной раме

Принцип роботи лесопильной рамы показан на рис. 1. Постав пил (комплект из нескольких пил) закреплен в пильной рамке 3, которая установлена в вертикальних направляючих станины і шарнирно соединена з шатуном 2 і кривошипом 1 коленчатого вала кривошипно-шатунного механізма. Последний з помощью ременной передачи связан з приводом 5.

При работе пильная рамка з пилами совершает возвратно-поступательное движение. Бревно 4 надвигается на пилы вальцовым механізмом подачі і распиливается сразу либо на доски, либо на доски і брусья в зависимости от схеми установки пил. В лесопильной раме рух пил вниз считается рабочим, когда происходит процесс пиления, а рух пил вверх считается холостым, когда пильная рамка з пилами возвращается в исходное положение.

Возвратно-поступательное рух пильной рамки з пилами обеспечивается кривошипно-шатунным механізмом (рис. 1, б).

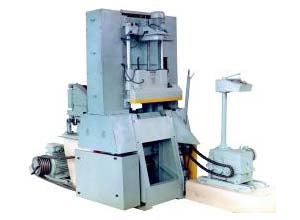

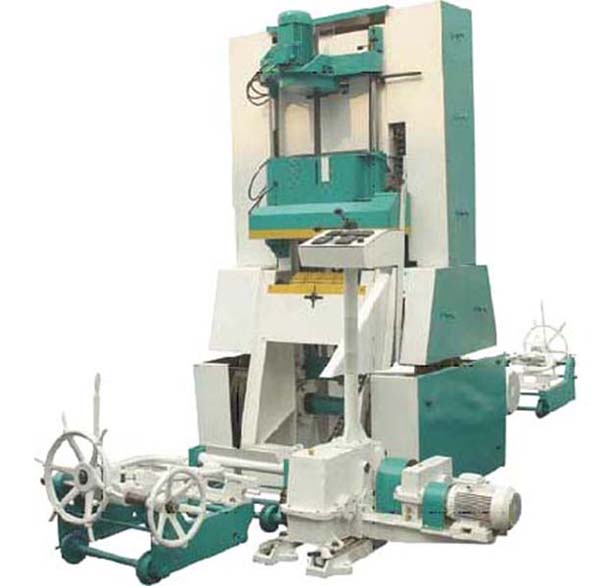

Загальний вигляд лесопильной рамы Р63-4Б

Загальний вигляд лесопильной рамы Р63-4Б

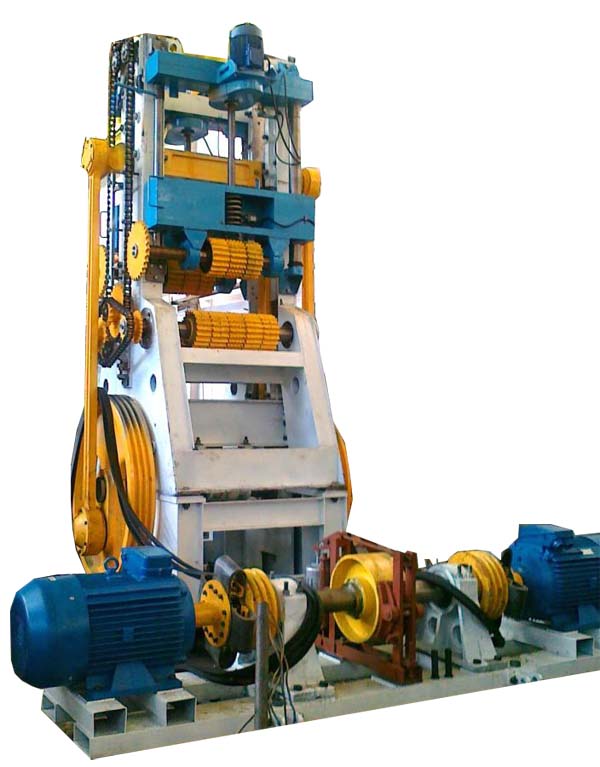

Фото лесопильной рамы Р63-4Б


Загальний вигляд лесопильной рамы Р63-4Б

Фото лесопильной рамы Р63-4Б

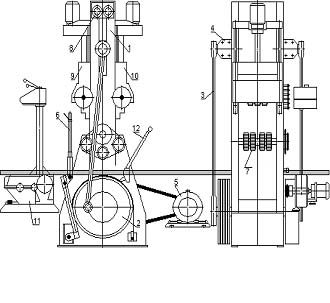

Р63-4Б Розташування складових частин лесопильной рамы

Розташування складових частин лесопильной рамы Р63-4Б

Розташування складових частин лесопильной рамы Р63-4Б


Список складових частин лесопильной рамы Р63-4Б:

  1. Станина - Р63-4Б.01.000
  2. Вал коренной - Р63-4Б.02.000
  3. Шатун - Р63-4Б.03.000
  4. Рамка пильная - Р63-4Б.05.000
  5. Привід главный - Р63-4Б.07.000
  6. Тормоз - Р63-4Б.08.000
  7. Вальцы нижние - 23.05.000
  8. Привід верхних вальцов - 23.11.000
  9. Ворота передние - 23.03.000
  10. Ворота задние - 23.04.000
  11. Механізм подачі - Р63-4Б.16.000, Р63-4Б.17.000
  12. Буксовка - 20.14.000
  13. Електроустаткування - Р63-4Б.80.000
  14. Ограждение лесорамы - 23.10.000
  15. Подвеска пил - 23.19.000

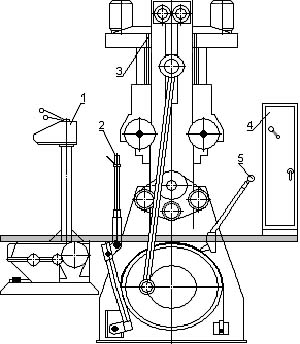

Р63-4Б Розташування органів керування лесопильной рамой

Розташування органів керування лесопильной рамой Р63-4Б

Розташування органів керування лесопильной рамой Р63-4Б


Список органів керування лесопильной рамы Р63-4Б:

  1. Пульт керування
  2. Рукоятка тормоза
  3. Рукоятка запора ворот
  4. Вводный выключатель
  5. Рукоятка буксовки

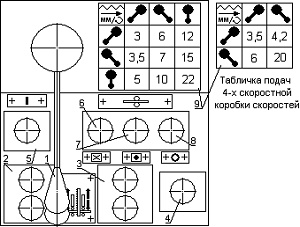

Р63-4Б Розташування органів керування на пульті лесопильной рамы

Розташування органів керування на пульті лесопильной рамы Р63-4Б

Розташування органів на пульті керування лесопильной рамой Р63-4Б


Список органів керування на пульті лесопильной рамы Р63-4Б:

  1. Рукоятки установки величины подачі
  2. Кнопочная станція увімкнення переміщення передних ворот вверх і вниз
  3. Кнопочная станція увімкнення переміщення задних ворот вверх і вниз
  4. Кнопка отключения механізма різання
  5. Кнопка увімкнення механізма різання
  6. Кнопка увімкнення подачі вперед
  7. Кнопка увімкнення подачі назад
  8. Кнопка отключения подачі
  9. Табличка паспортных подач

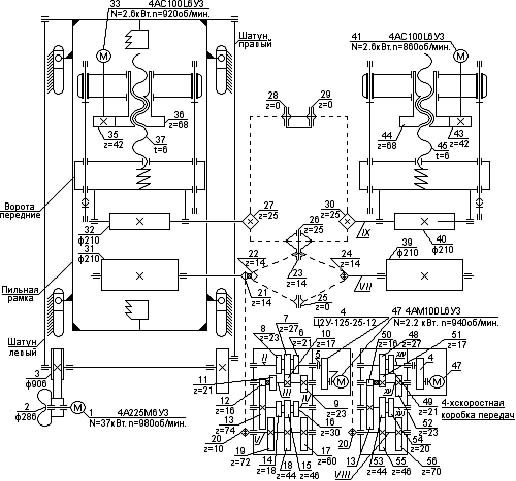

Схема кінематична лесопильной рамы Р63-4Б

Р63-4Б Схема кінематична лесопильной рамы

Кінематична схема лесопильной рамы Р63-4Б


Кінематична схема рамы лесопильной Р63-4Б

Главное рух в лесопильной раме — возвратно-поступательное перемещение пильной рамки з пилами, которое она получает через шатуны от кривошипных пальцев маховиков коренного вала. Один из маховиков коренного вала является приводным шкивом, который приводит коренной вал во вращение посредством ременной передачи от електродвигуна.

Для уменьшения смещения пил в подвесках (при установці уклона пил) в конструкції лесопильной рамы предусмотрен уклон пильной рамки, который обеспечивается конструкцией станины. Непрерывная подача бревна или бруса осуществляется двумя парами вальцов. Вращательное рух нижние вальцы получают от мотор-редуктора, коробки швидкостей і цепной передачи. При помощи цепной передачи вращение з нижних вальцов передається на верхние. Верхние вальцы смонтированы в воротах і вместе з ними могут подниматься і опускаться.

Привід переміщення ворот находится в их верхней траверсе. Он состоит из фланцевого електродвигуна, шестеренчатой пары і передачи винт-гайка.

Короткий опис основних вузлів лесопильной рамы Р63-4Б

Станина - цельносварная конструкция, состоящая из швеллеров і листовой стали. На станине монтируются механізмы лесопильной рамы.

Коренной вал предназначен для преобразования вращательного руху в возвратно-поступательное рух пильной рамки з поставом пил. Коренной вал установлен на підшипниках качения в станине рамы. Он состоит из вала і маховиков. Маховики посажены на конусные поверхности вала. Один из маховиков одновременно является приводным шкивом под клиноременную передачу, а второй — тормозным.

Шатуны предназначены для соединения коренного вала з верхней траверсой пильной рамки. Они монтируются на підшипниках качения на кривошипных пальцах коренного вала і цапфах верхней траверсы пильной рамки. Пильная рамка состоит из верхней і нижней траверс, вертикальних стоек, повзунів і струбцин. В пильной рамке устанавливается при помощи захватов комплект (постав) рамных пил.

Главный привод, предназначенный для приведения во вращение коренного вала, состоит из електродвигуна со шкивом, еластичной муфты, салазок і клиноременной передачи. Тормоз служит для швидкого останова коренного вала лесопильной рамы; ручной, ленточного типа. Он состоит из рукоятки, системы рычагов і стальной ленты з наклепанной на нее фрикционной лентой, которая охватывает маховик коренного вала.

Буксовка, предназначенная для ручного прокручивания коренного вала, состоит из рычага і собачек, сцепляющихся з зубьями тормозного шкива (маховика) коренного вала.

Нижние вальцы - рябухи (рябуха - приводной рифленый ролик) предназначены для подачі распиливаемого бревна в лесораму. Они состоят из переднего і заднего вальцов і цепных передач между ними з натяжным роликом. Каждый из вальцов состоит из вала і насажанных на него секций і монтируется в станине лесорамы на підшипниках качения.

Ограждения служат для закрытия всех движущихся частин лесопильной рамы і обеспечивают безопасность роботи на ней.

Привід верхних вальцов предназначен для передачи обертання з нижних вальцов на верхние. Он состоит из цепной передачи, звездочек, регулируемых направляючих і натяжных роликов.

Ворота (передние і задние) предназначены для прижима распиливаемого бревна к нижним вальцам і подачі его на лесопильную раму. Для удобства установки постава пил в пильную рамку ворота открываются. Они состоят из воротницы з вальцом, направляючих штанг і верхней траверсы, в которой смонтирован привід подъема ворот.

Воротница з вальцом подпружинена относительно гвинта приводу подъема ворот.

Привід подъема ворот служит для подъема і опускания воротницы з вальцом по направляющим штангам, закрепленным на станине лесопильной рамы. Он состоит из фланцевого електродвигуна, шестеренчатой пары і передачи винт-гайка. Гайка находится внутри траверсы, а винт нижним концом закреплен на воротнице.

Привід подачі служит для приведения во вращение вальцов. Он состоит из електродвигуна, редуктора, двух муфт, коробки швидкостей і цепной передачи. Привід подачі совмещен з пультом керування лесопильной рамой. Переключення подач производится рукоятками.

Принадлежности: ключ для натяжения рамных пил, уклономер, установочная линейка предназначены для обслуживания лесопильной рамы в процессе експлуатации. Уклономер служит для проверки величины уклона рамных пил, установленных в пильной рамке, і представляет собой отвес, заключенный в деревянный корпус. Установочная линейка предназначена для проверки правильности установки пил в пильной рамке і состоит из угольника, линейки і зажимных винтов.

Порядок роботи на пилораме Р63-4Б

Выбор подачі. При работе на лесопильной раме величину подачі выбирают в зависимости от диаметра і состояния распиливаемых бревен, количества пил в поставе і их состояния, породы распиливаемой древесины. Выбранную величину подачі устанавливают по табличке паспортных подач (рис. 4, поз, 9).

Подготовка пил. Пила должна мати приклепанные планки для захвата її подвесками. Зубья пилы должны быть подвергнуты плющению і заточены. При наличии пил з неприклепанными планками следует планки приклепать к полотну пилы под прямым углом, к задньої кромке полотна, при етом скошенные грани планок должны находиться на одном уровне. Отклонение планок от перпендикулярности к задньої кромке полотна не должно превышать 0,5 мм на 100 мм ширины полотна. Несовпадение уровня опорных скошенных граней планок не должно превышать 0,5 мм на 100 мм ширины полотна. Крепление планок к полотну пилы должно производиться заклепками диаметром 8 мм.

Пиление. Бревно должно подаваться в лесопильную раму околорамным обладнанням. После захождения переднего торца бревна на передний нижний валец бревно должно быть прижато верхним вальцом до срабатывания выключателя sQ5, ограничивающего усилие прижима. После прохождения пил, распиленная часть бревна должна быть зажата задними вальцами в момент прохождения через них переднего распиленного торца бревна. В процессе распиловки при возрастании диаметра бревна усилие его прижима поддерживается автоматически выключателями sQ5 і $Q6, ограничивающими усилие прижима. При уменьшении диаметра бревна нормальное усилие прижима должен поддерживать оператор, воздействуя на соответствующие кнопки на пульті керування і не допуская подбрасывания бревна пилами. После распиловки бревна передние і задние ворота должны быть подняты з целью предупреждения удара по ним следующим подаваемым бревном.

Регулювання. Направляющие пильной рамки і підшипники коренного вала і шатунов во время роботи должны мати избыточную температуру нагрева не более 55°С. Регулювання направляючих пильной рамки производится переміщенням плоских направляючих упорными гвинтами. Гайки, крепящие направляющие предварительно должны быть ослаблены, а затем вновь затянуты. Необходимость в регулировке возникает при повышении температуры нагрева направляючих или при увеличении зазору между плоскими ползунами і направляющими свыше 0,5 мм. Номинальный зазор должен быть 0,3—0,5 мм. Величина зазору проверяется щупом при крайних положениях пильной рамки — верхнем і нижнем. Нормальная робота підшибників коренного вала обеспечивается зазором 0,3 мм между торцом внутреннего кольца підшипника і торцом гайки-втулки, установленной на коренном валу. Регулювання зазору производится переміщенням гайки-втулки по резьбе до упора в кольцо підшипника, після чего її надо повернуть назад на 1/6 оборота і застопорить загнутым концом прижимного кольца, входящим в засверловку. Раскручивание незастопоренной гайки-втулки во время роботи може привести к заклиниванию коренных под шинников. Регулювання натяжения ланцюги приводу подачі производится переміщенням приводу на салазках при помощи винтов і перекидных гаек. Регулювання натяжения цепных контуров, находящихся на самой лесопильной раме, производится натяжными роликами при помощи винтов. Регулювання натяжения приводных ремней головного приводу производится переміщенням електродвигуна на салазках при помощи винтов і перекидных гаек. Нормальная робота підшибників нижних вальцов обеспечивается осевым зазором в них не более 0,5 мм. Регулювання зазору производится завинчиванием до упора винтов в крышках левых підшибниківых вузлів, після чего их надо повернуть назад на 1/4 оборота і застопорить гайками. Увеличение зазору больше номинального в підшибниківых вузлах може привести к снижению качества получаемых пиломатериалов. Нормальная робота підшибників приводов подъема ворот обеспечивается осевым зазоров в них не более 0,5 мм. Регулювання зазору производился подбором необходимого количества прокладок, устанавливаемых под верхние крышки підшибниківых вузлів.

Регулювання тормоза выполняется следующим образом:

Внимание! Перед експлуатацией лесопильной рамы проверить надежность затяжки і стопорения гаек шатунных пальцев. В процессе експлуатации проверку производить еженедельно.

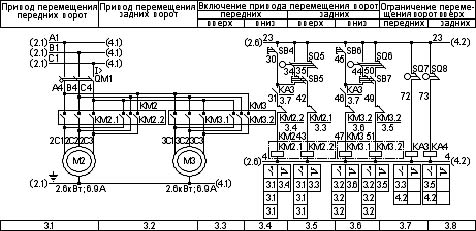

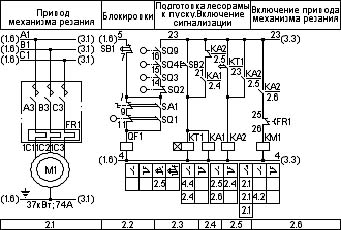

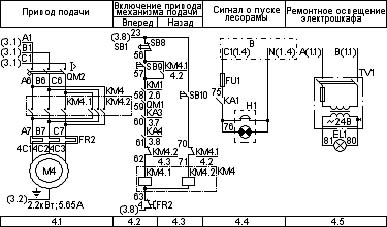

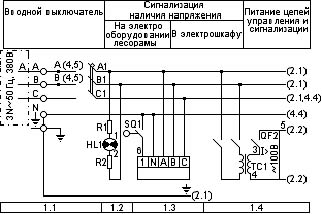

Схема електрична принципова лесопильной рамы Р63-4Б

Схема електрична лесопильной рамы Р63-4Б

Електрична схема лесопильной рамы Р63-4Б


Схема електрична лесопильной рамы Р63-4Б

Електрична схема лесопильной рамы Р63-4Б


Схема електрична лесопильной рамы Р63-4Б

Електрична схема лесопильной рамы Р63-4Б


Схема електрична лесопильной рамы Р63-4Б

Електрична схема лесопильной рамы Р63-4Б


Електроустаткування лесопильной рамы Р63-4Б

Електроустаткування лесопильной рамы, выполнено для живлення от сети переменного трехфазного тока напряжением 380 В., частотой 50 Гц.

Для приводов механізма різання і подачі используются асинхронные електродвигатели з короткозамкнутым ротором, для приводов переміщення передних і задних ворот — асинхронные електродвигатели з короткозамкнутым ротором з повышенным скольжением.





Р63-4Б Рама лесопильная вертикальная одноетажная. Відеоролик.




Технічні характеристики лесопильной рамы Р63-4Б

Наименование параметра Р63-4Б
Основні параметри
Ширина просвета пильной рамки, мм 630
Ход пильной рамки, мм 400
Наибольший диаметр распиливаемых бревен, мм 530
Длина распиливаемых бревен і брусьев, м 3..7,5
Число двойных ходов пильной рамки в минуту 285
Подача бревна или бруса на один двойной ход пильной рамки, мм 3..22
Число пил в поставе 3..12
Електроустаткування верстата
Род тока питающей сети 380В 50Гц
Количество електродвигателей на станке, шт 3
Електродвигун приводу механізма різання, кВт 37
Електродвигун приводу подачі, кВт 2,2
Електродвигун приводу переміщення передних ворот, кВт 2,6
Електродвигун приводу переміщення задних ворот, кВт 2,6
Габарит і масса рамы
Габарит рамы (длна х ширина х высота), мм 4232 х 2615 х 3000
Масса рамы, кг 5850
