С10Р-15П Верстат свердлильний настільний
Опис, характеристики, схеми

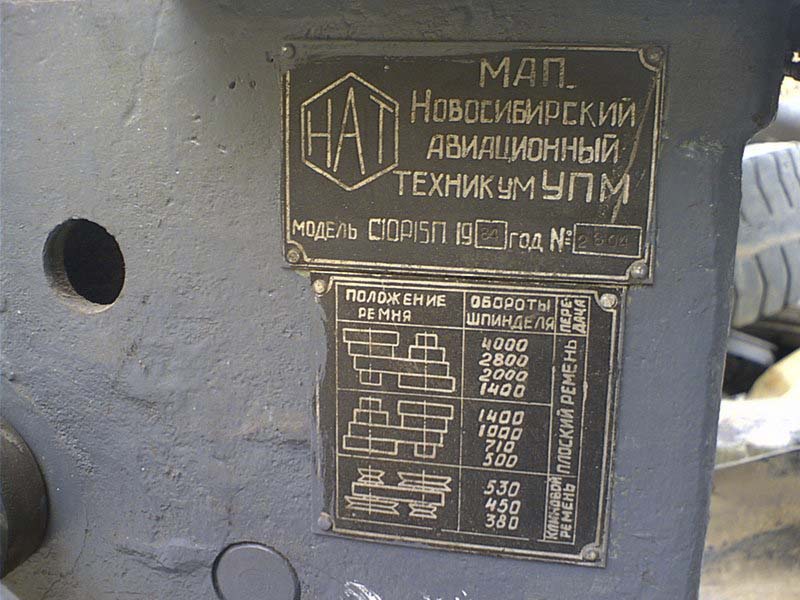

Відомості про виробника свердлувального настільного верстата С10Р-15П

Розробник настільно-свердлильного верстата моделі С10Р-15П - Новосибірський авіаційний технікум УПМ .

С10Р-15П Верстат свердлильний настільний. Призначення та сфера застосування

Свердлильний верстат С10Р-15П призначений для свердління отворів та нарізування різьблення в дрібних деталях із чавуну, сталі, кольорових сплавів та неметалічних матеріалів в умовах промислових підприємств, ремонтних та побутових майстерень.

Принцип роботи та особливості конструкції верстата

Шпиндельний вузол свердлувального верстата С10Р-15П - найскладніший і найточніший вузол у верстаті. Шпиндельний вузол монтується у шиндельній бабці. Основні деталі шпиндельного вузла:

• Шпиндель - вал, що обертається на 2-х підшипниках усередині гільзи шпинделя;
• Гільза шпинделя (піноль) - циліндр, який змонтований у шпиндельній бабці та має можливість осьового переміщення в межах 100 мм.

Верхня частинина шпинделя має шліци, щоб одержати обертання від приймального шківа, нижня частинина має конус Морзе для кріплення свердлильного патрона.

Шпиндель верстата С10Р-15П отримує п'ять швидкостей обертання від п'ятиступінчастиних шківів приводу, що забезпечує вільний вибір швидкостей різання.

Піноль, всередині якої обертається шпиндель, має хід 100 мм і врівноважена спіральною пружиною, яка повертає піноль у верхнє положення.

Кінець шпинделя свердлувального верстата С10Р-15П - укорочений конус Морзе В18.

Приклад умовного позначення свердлильного 3-х кулачкового патрона, типорозміру 16, з конусним приєднувальним отвором В18:

Патрон 16-Б18 ГОСТ 8522-79

Відлік глибини свердління провадиться за плоскою шкалою або упором.

П'ятиступінчасті шківи приводу дозволяють отримувати п'ять швидкостей обертання шпинделя, що забезпечує вільний вибір швидкостей різання.

Оригінальна конструкція натягу ремінної передачі дозволяє швидко змінювати положення ременя на шківах для отримання потрібної швидкості різання.

Верстати С10Р-15П дозволяють виконувати такі операції:

• свердління
• зенкерування
• розгортання
• розсвердлювання
• нарізування різьблення

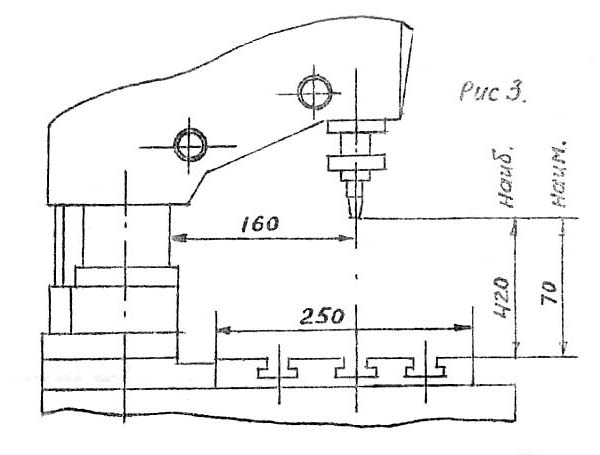

Габаритні розміри робочого простору свердлувального верстата С10Р-15П

Габаритні розміри робочого простору верстата С10Р-15П

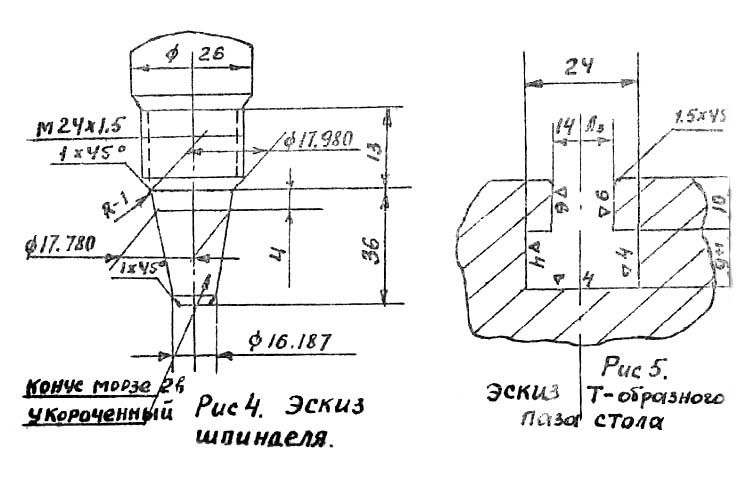

Посадочні місця та приєднувальні розміри свердлувального верстата С10Р-15П

Посадочні та приєднувальні бази свердлувального верстата С10Р-15П

Загальний вигляд свердлувального верстата С10Р-15П

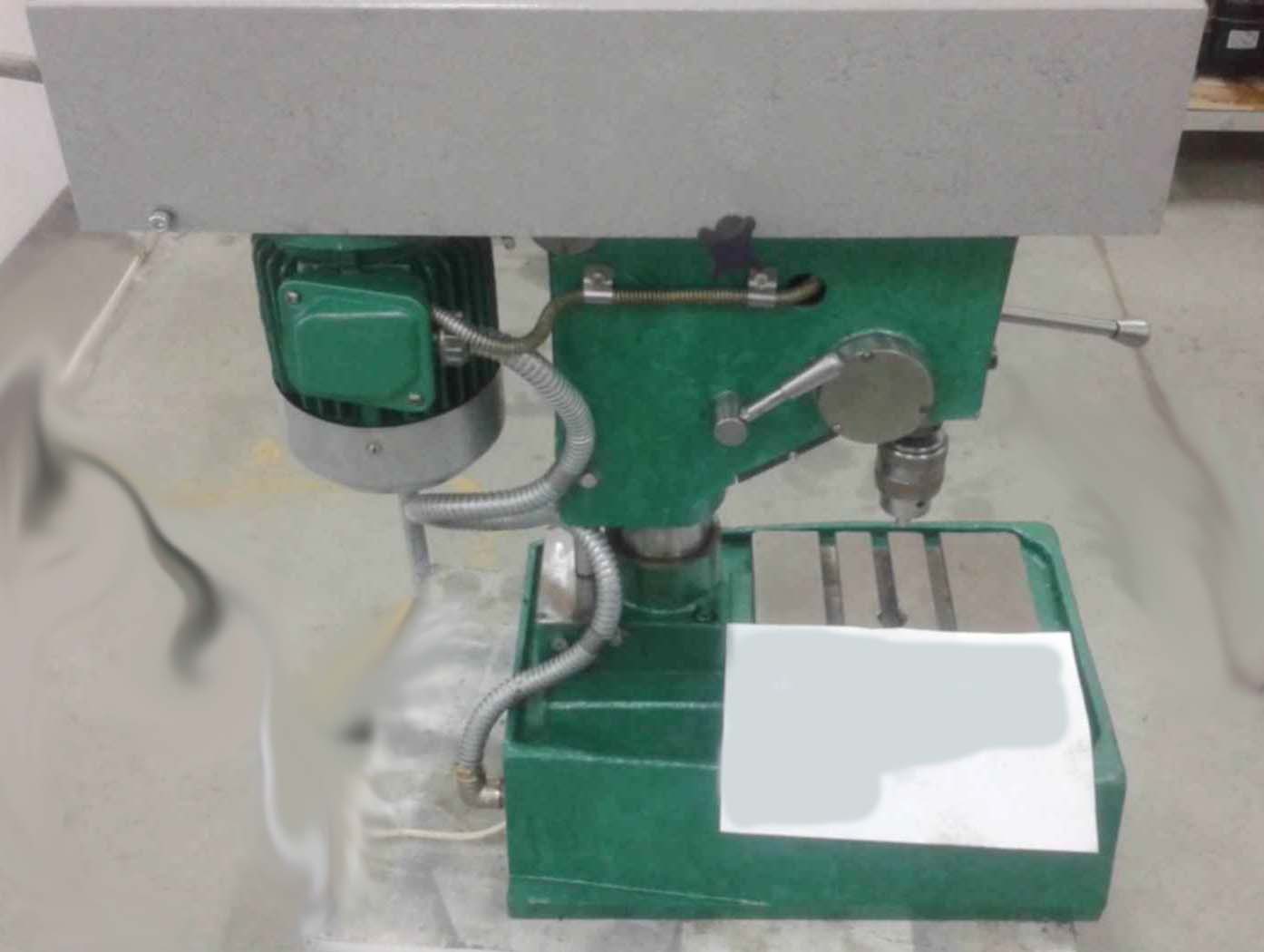

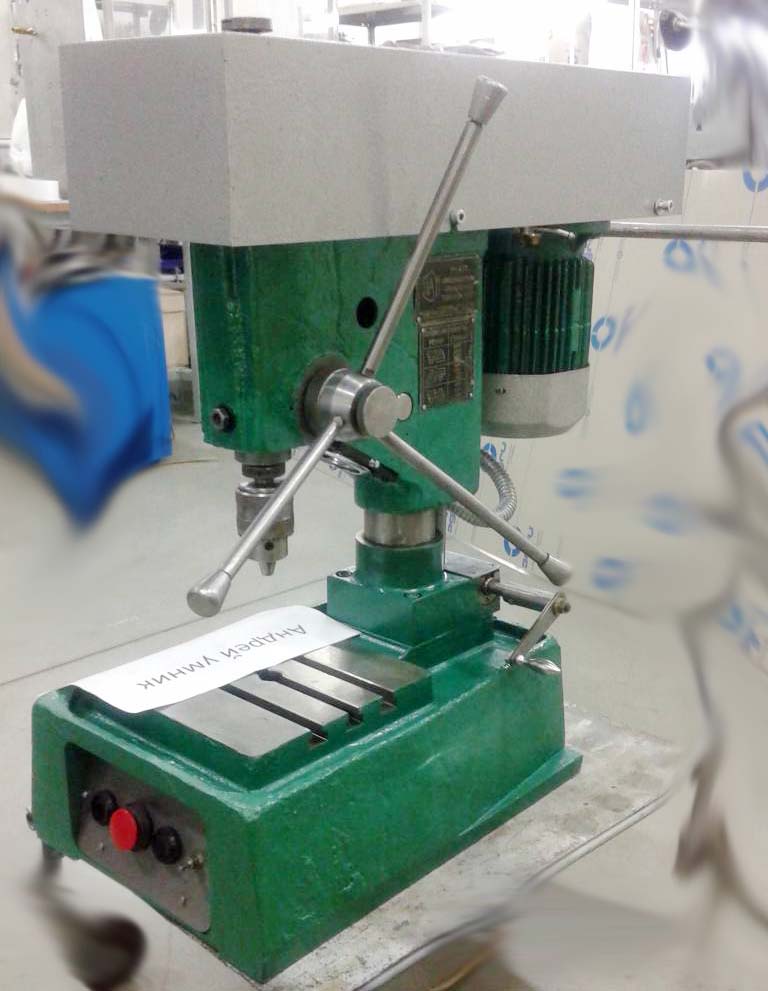

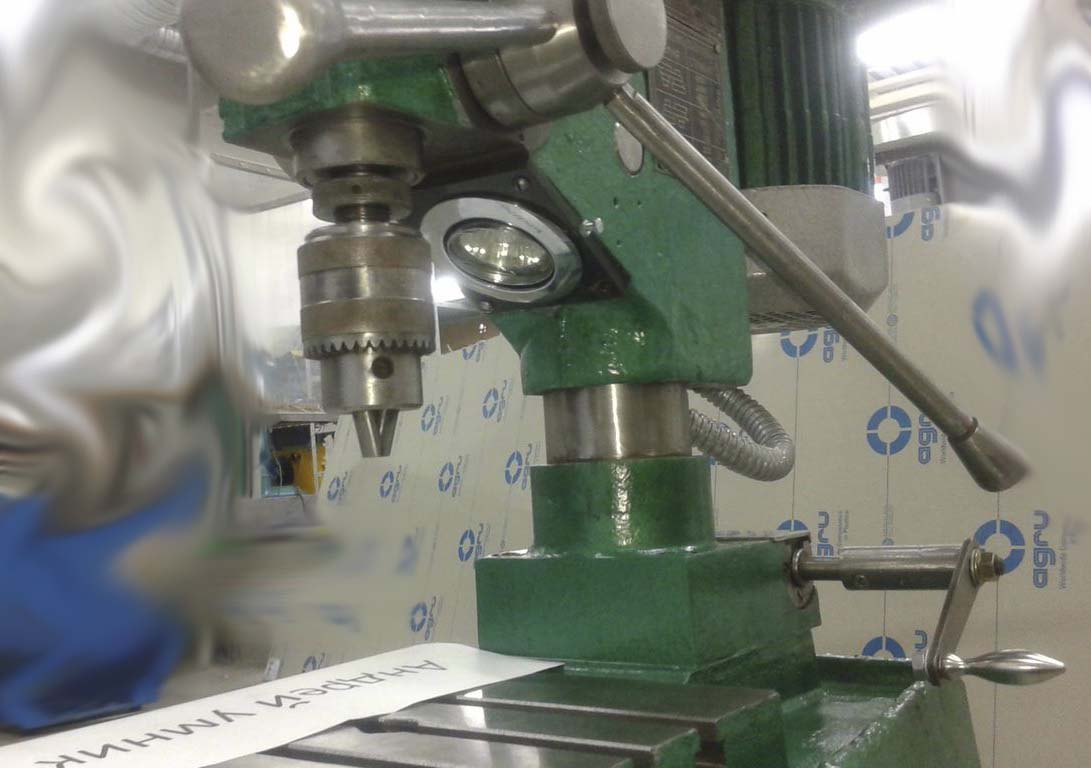

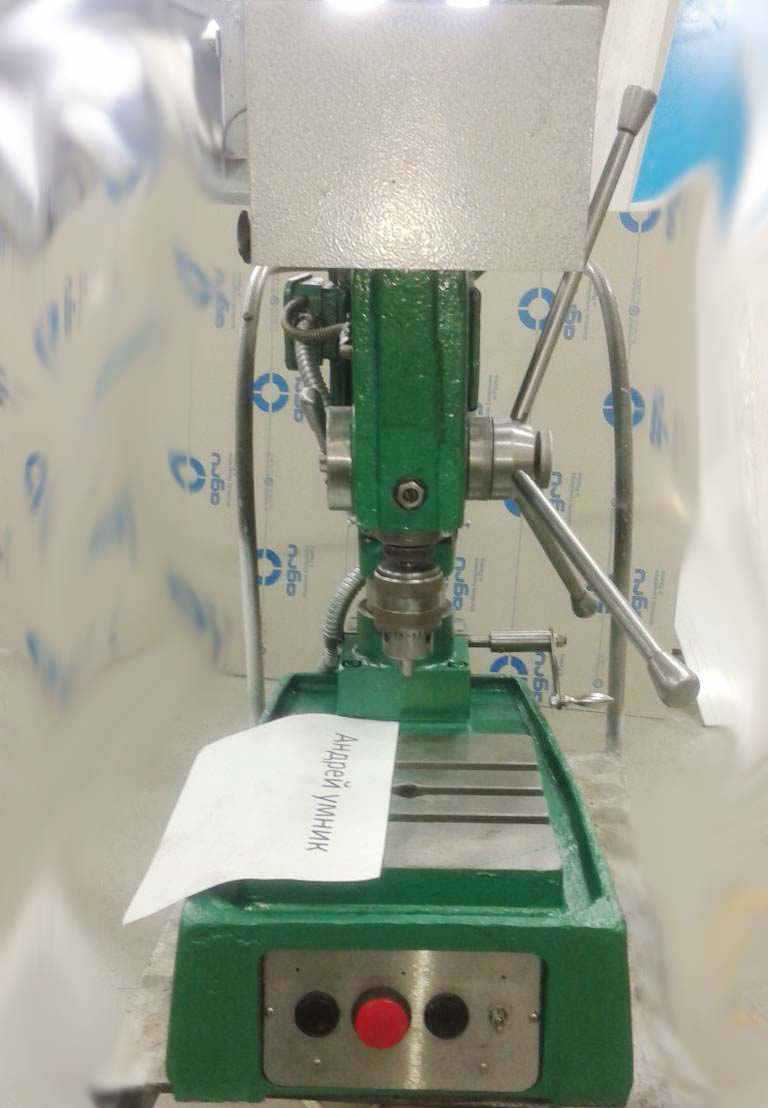

Фото свердлильного верстата С10Р-15П

Фото свердлильного верстата С10Р-15П

Фото свердлильного верстата С10Р-15П

Фото свердлильного верстата С10Р-15П

Фото свердлильного верстата С10Р-15П

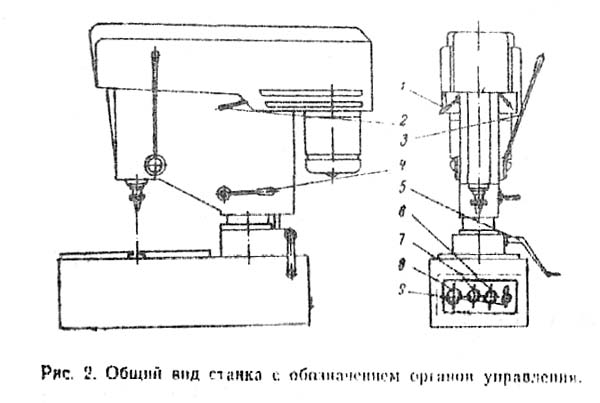

Розташування органів керування свердлильного верстата С10Р-15П

Розташування органів керування свердлильного верстата С10Р-15П

Специфікація органів керування верстата С10Р-15П

1. Рукоятка натягу ременя
2. Рукоятка затискача плити натягу ременя
3. Рукоятка подачі шпинделя
4. Рукоятка затиску свердлувальної головки на колоні
5. Рукоятка підйому свердлильної головки
6. Кнопка "Стоп"
7. Тумблер "Освітлення"
8. Кнопка "Пуск"
9. Кнопка "Реверс"

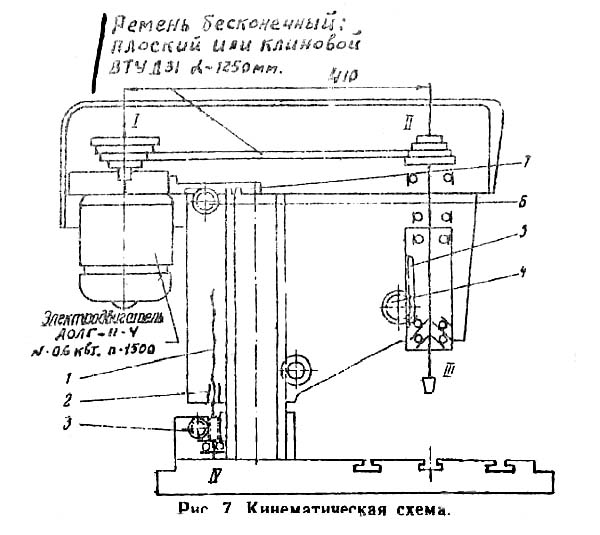

Кінематична схема свердлильного верстата С10Р-15П

Кінематична схема свердлильного верстата С10Р-15П

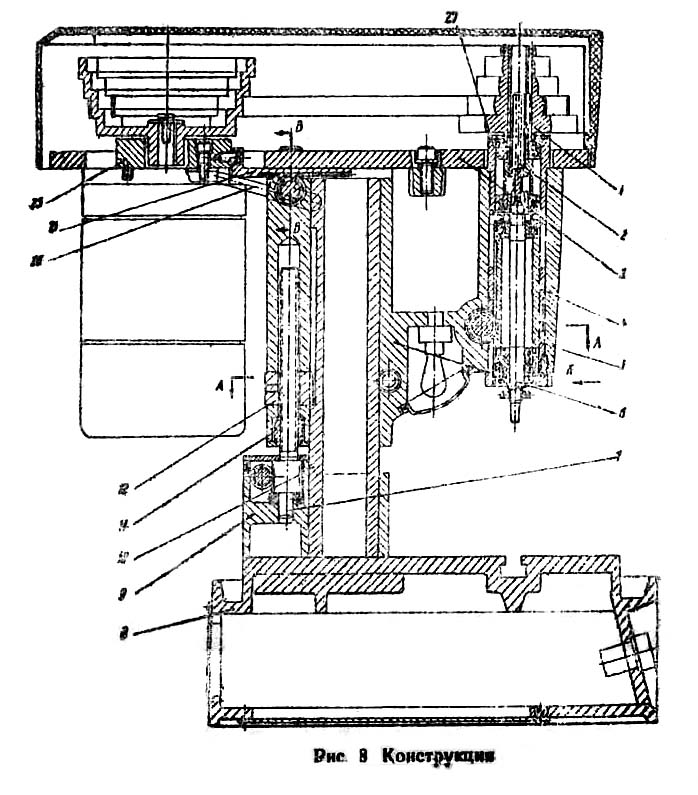

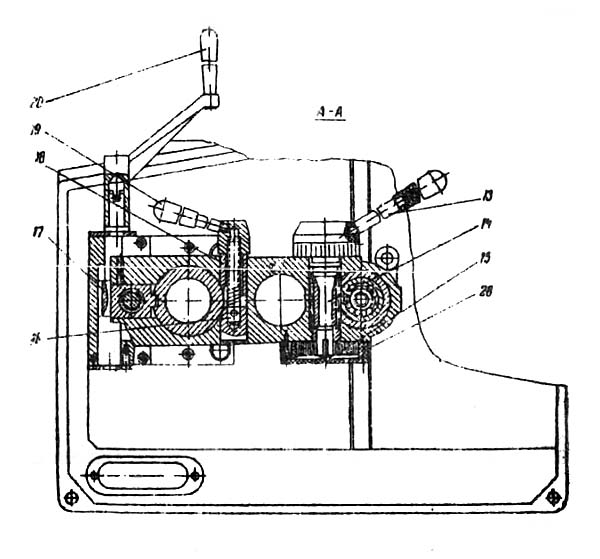

Конструкція свердлувального верстата С10Р-15П

Конструкція свердлувального верстата С10Р-15П

• 8 - стіл - виливок. Всередині столу електроустаткування. На передній стінці – пульт;
• 9 - цоколь колони з механізмом підйому свердлильного голівки;
• 10 – колона;

Свердлильна головка;

• 6 - корпус свердлильного чавунного головки;
• 7, 17 - косозубі шестерні підйому свердлильної головки;
• 11, 12 - гвинтова пара підйому свердлильної головки;
• 20 - рукоятка підйому свердлильної головки;

Механізм затиску свердлувальної головки

• 16, 18 – сухарі;
• 19 - рукоятка затиску;

Шпиндельний вузол

• 2 - шпиндель;
• 5 – піноль;
• 27 - склянка з підшипниками провідної втулки;
• 1 - провідна втулка/ступ'ятий шків;
• 13 - рукоятка подачі шпинделя;
• 14 - вал-шестерня подачі шпинделя;

Механізм натягу ременя

• 25 - плитки;
• 22 – шестерня;
• 27 - рейка;
• 26 - рукоятка затиску;

Механізм відліку глибини свердління

• Лімб на валу подачі шпинделя 14

Повернення шпинделя

• 15 - пружина на валу подачі шпинделя 14;

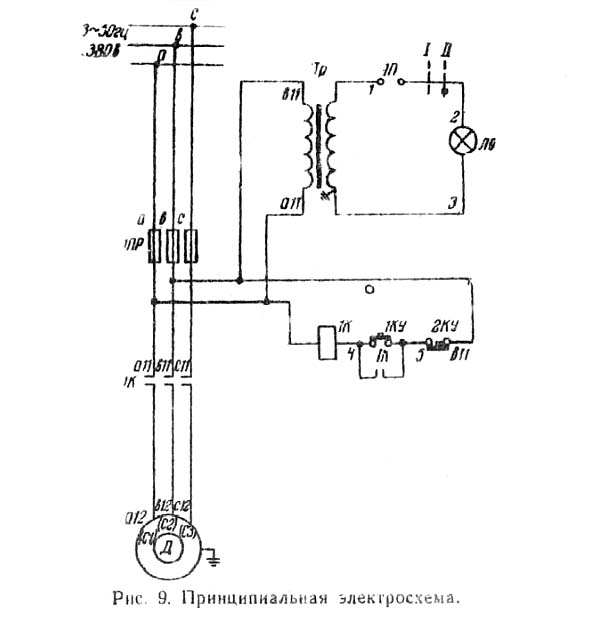

Електроустаткування та електрична схема свердлувального верстата С10Р-15П

Електрична схема свердлильного верстата С10Р-15П

Електроустаткування верстата містить:

• Асинхронний електродвигун гавного приводу з короткозамкненим ротором 0,6 кВт, 1500 об/хв, 380/220 виконання Ф3, тип АОЛ2II-4, коробка висновків К1;
• Пускову та захисну апаратуру;
• Кнопочну станцію, штепсельне роз'єм, місцеве освітлення;

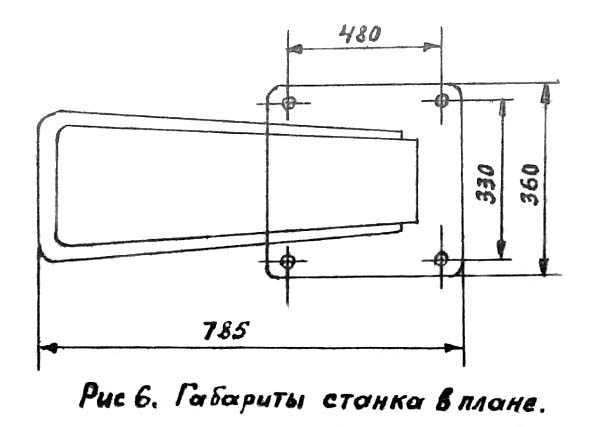

Настановне креслення свердлильного верстата С10Р-15П

Настановне креслення свердлильного верстата С10Р-15П

С10Р-15П Верстат свердлильний настільний. Відео.

Технічні характеристики верстата С10Р-15П

Найменування параметру	НС-12	ТМНС-12	С10Р-15П
Основні параметри верстата
Найбільший умовний діаметр свердління, мм	12	12	15
Найбільша відстань від торця шпинделя до столу	20..420	440	70..420
Відстань від осі вертикального шпинделя до направляючих стійки (виліт), мм	185	220	160
Робочий стіл
Ширина робочої поверхні столу, мм	360 x 360	310 х 450	250 х 250
Число Т-подібних пазів Розміри Т-подібних пазів	3	3	3
Шпиндель
Найбільше переміщення шпиндельної головки, мм	300	200	250
Хід гільзи шпинделя, мм	100	100	100
Частота обертання шпинделя, об/хв	450, 710, 1400, 2500, 4500	450..4500	380, 450, 500, 530, 710, 1000, 1400, 2000, 2800, 4000
Кількість швидкостей шпинделя	5	5	10
Конус шпинделя	Морзе 2	B18
Привід
Електродвигун приводу головного руху, кВт (об/хв)	0,65	0,55 (1360)	0,6 (1500)
Габарит та маса верстата
Габарити верстата (довжина ширина висота), мм	770 х 465 х 700	770 х 370 х 860	785 х 360 х 795
Маса верстата, кг	121	130	160
