Відомості про виробника фрезерного настільного верстата С-169

Фрезерний настільний верстат С-169 випускався Навчально-виробничими майстернями МАМТ (Московський Авіаційний Моторобудівний технікум) , місто Москва.

С-169 Верстат фрезерний настільний. Призначення та сфера застосування

Настільний фрезерний верстат С-169 випускався у 60-х роках минулого століття.

Фрезерний верстат С-169 настільного типу призначений для виконання дрібних фрезерних робіт.

Принцип роботи та особливості конструкції верстата с169

Основание, станина

Станина верстата лита. Зверху та збоку змонтовані напрямні:

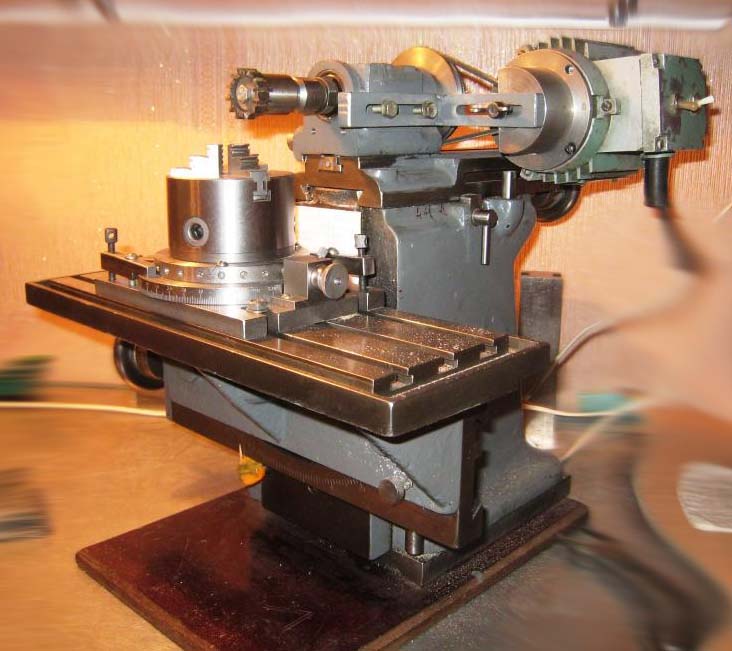

На верхніх направляючих змонтовані верхні санки, які отримують поперечне переміщення по відношенню до столу. На верхніх санках кріпиться фрезерний шпиндель у горизонтальному або вертикальному положенні (за допомогою спеціального косинця);
На вертикальних направляючих змонтовані санки, які отримують вертикальний рух від підйомного механізму змонтованого всередині станини. На вертикальних санках розташовані горизонтальні напрямні якими переміщаються поздовжні санки. До горизонтальних санок кріпиться стіл.

Всі санки отримують подачу від ходових гвинтів, що приводяться в рух вручну маховичками.

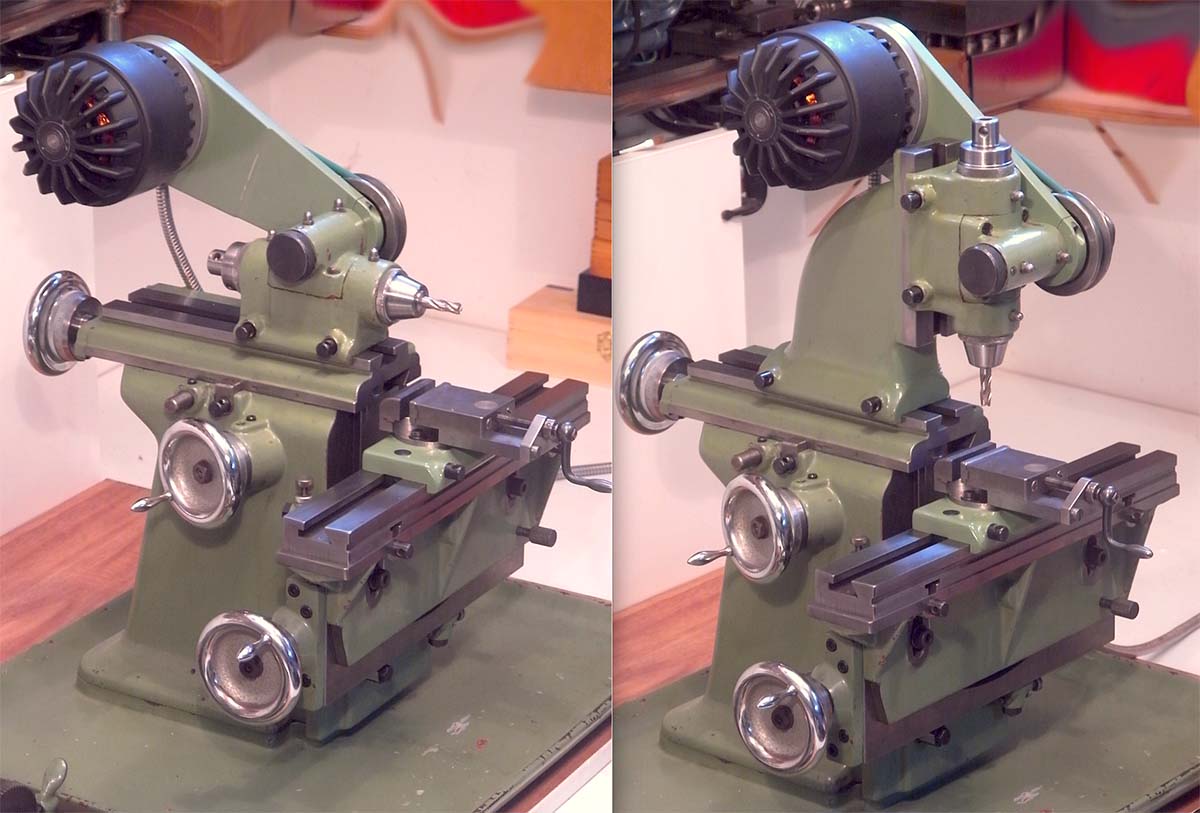

Фрезерная бабка

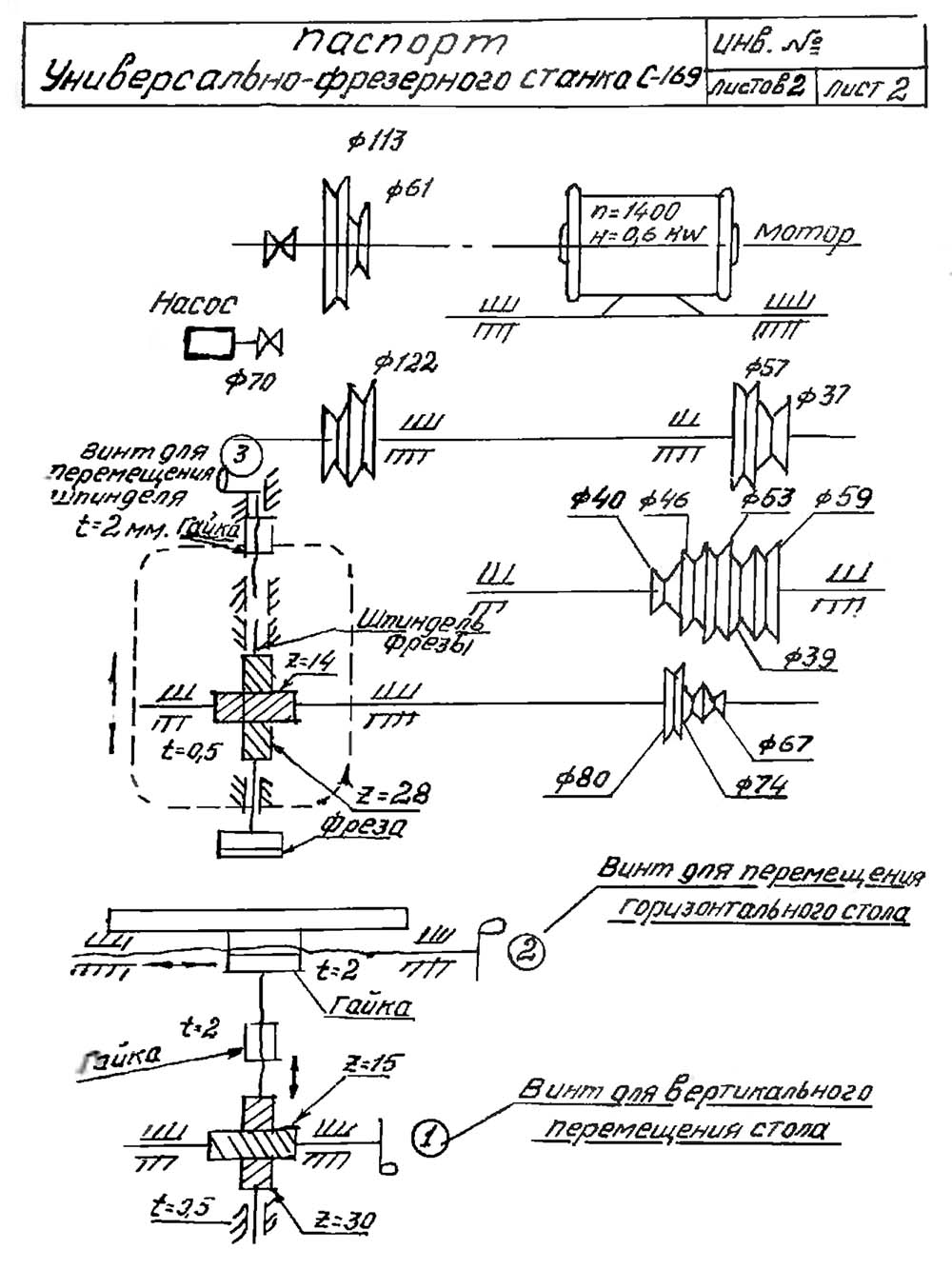

Шпиндель фрезерної бабки наводиться в рух від електродвигуна 0,6 кВт через дві ремінні передачі та спіральну зубчасту передачу.

За рахунок перемикання ремінних передач шпиндель має 12 різних ступенів швидкостей.

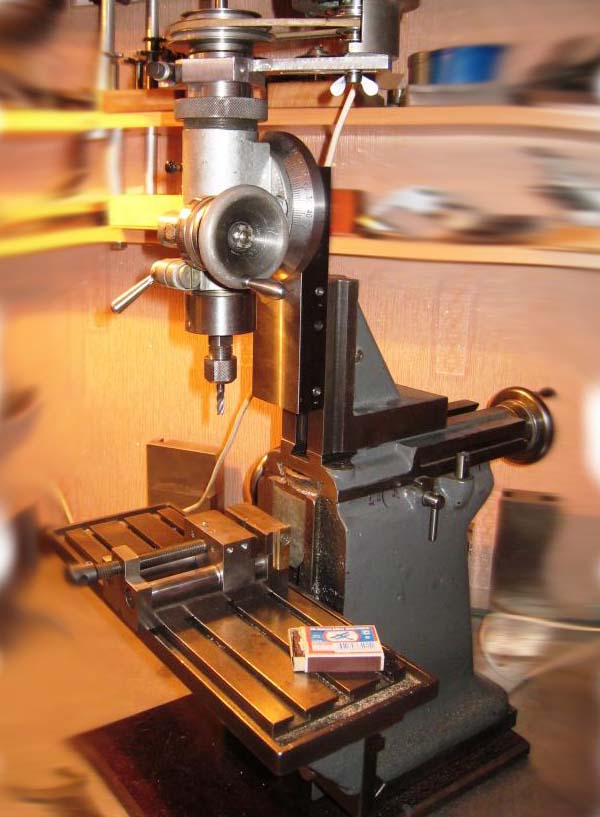

Фрезерна бабка має можливість за допомогою спеціального косинця, що закріплюється на верхніх санчатах, встановлюватись у вертикальному положенні

Комплектність фрезерного верстата с169

Різноманітність фрезерних робіт, які можна виконати на верстаті, залежить від комплектації верстата оснасткою, приладдям, пристроями та інструментом.

Завод виробник представляв замовнику разом із станом таку технічну документацію:

а) Паспорт ставка
б) Заповнену карту випробувань
в) Опис верстата

У комплект верстата входило таке приладдя:

а) Стіл прямокутний – 1 шт.
б) Стіл напівкруглий – 1 шт.
в) Спеціальний косинець – 1 шт.
г) Важіль (рукоятки) – 2 шт.
д) Оправлення фрези – 1 шт.
е) Цанготримач – 1 шт.
ж) Накладка (мала) – 1 шт

За окрему плату за додатковим замовленням майстерні могли виготовити та доставити:

1. Кронштейн з квіллом (quill – втулка, піноль) – комплект
2. Цанготримач – 1 шт.
3. Бабка передня - 1 шт.
4. Бабка задня – 1 шт.
5. Накладка довга – 1 шт
6. Дати поворотні з ключем - 1 шт
7. Цанга 6 мм – 1 шт

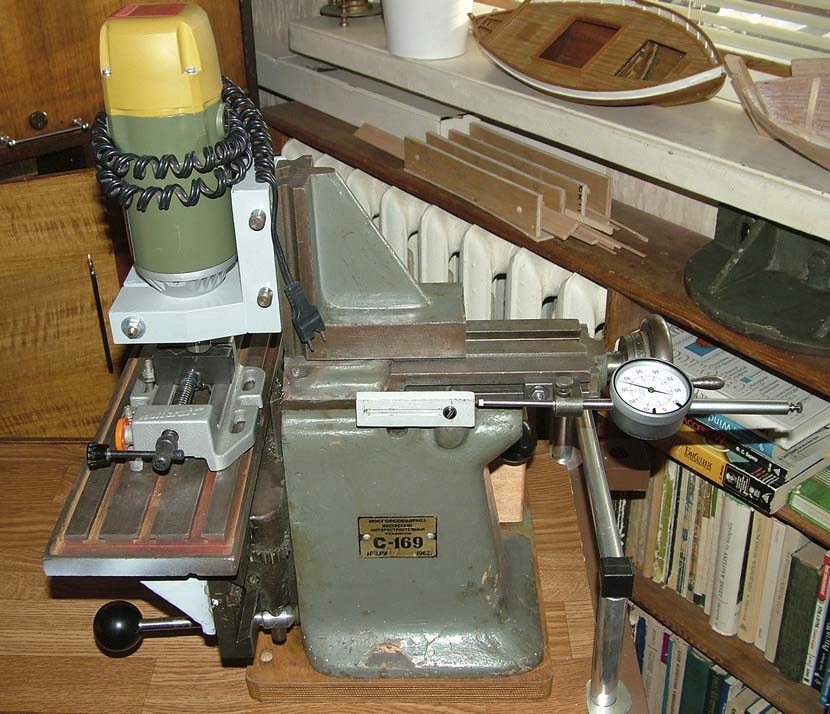

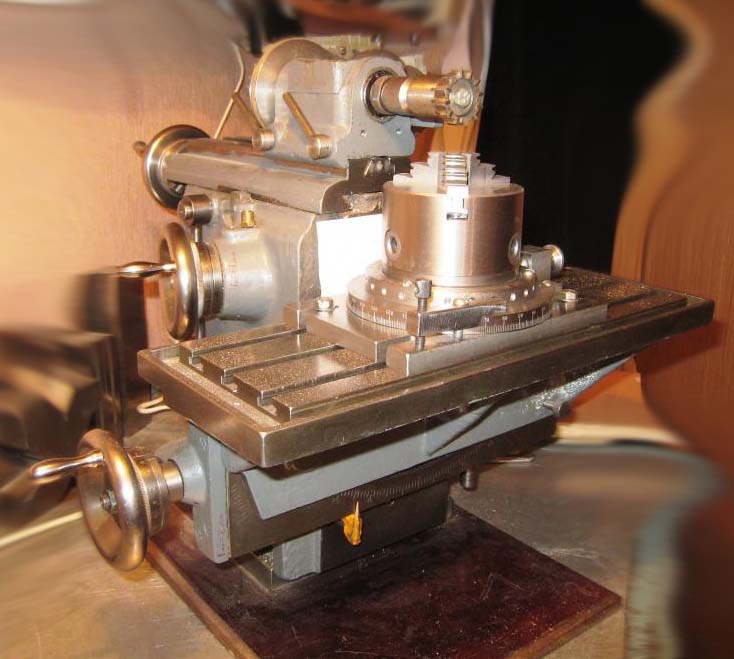

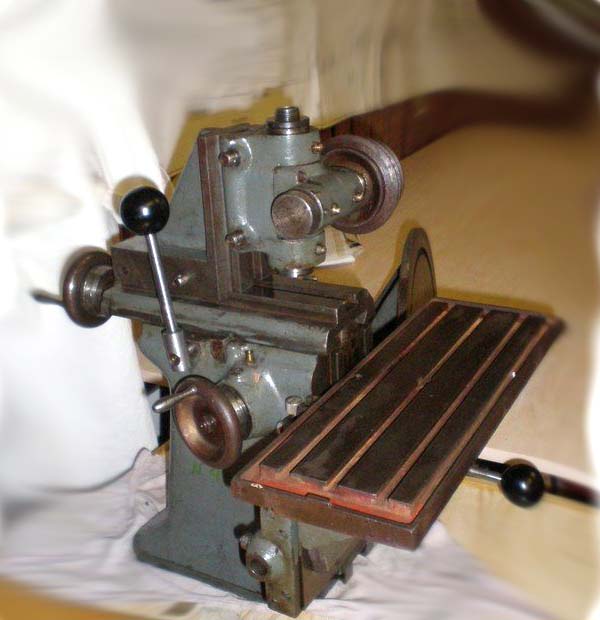

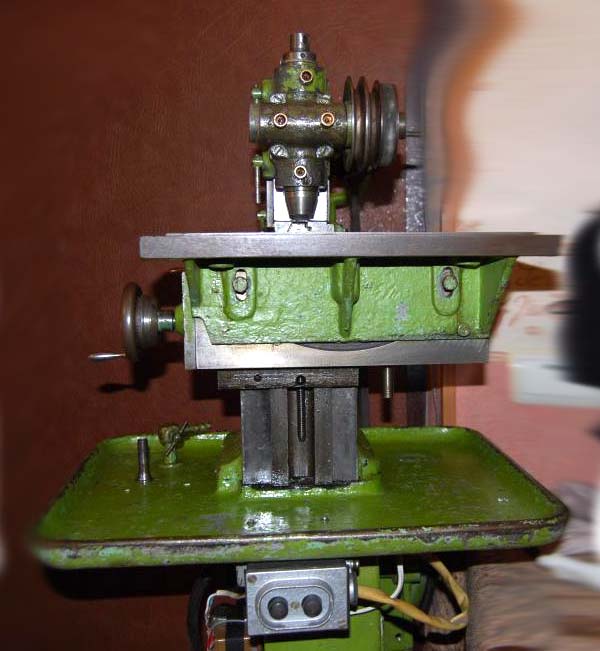

Верстат фрезерний настільний С-169

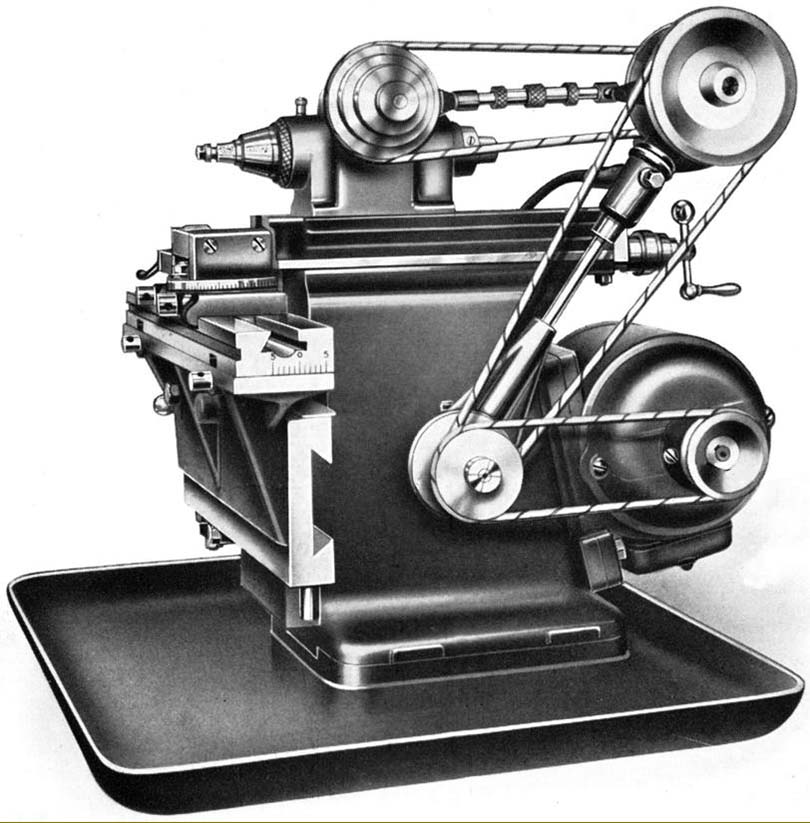

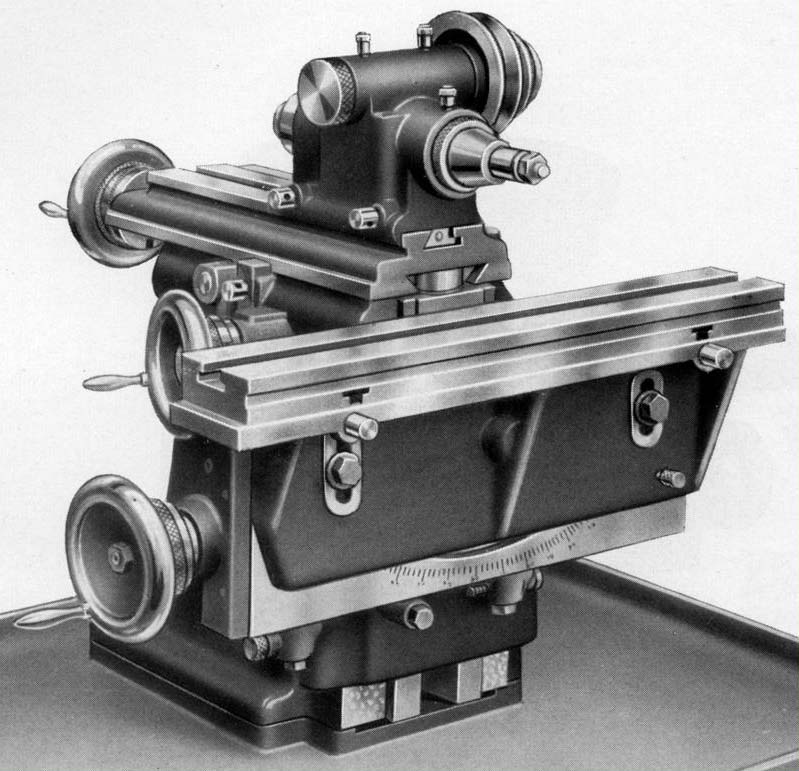

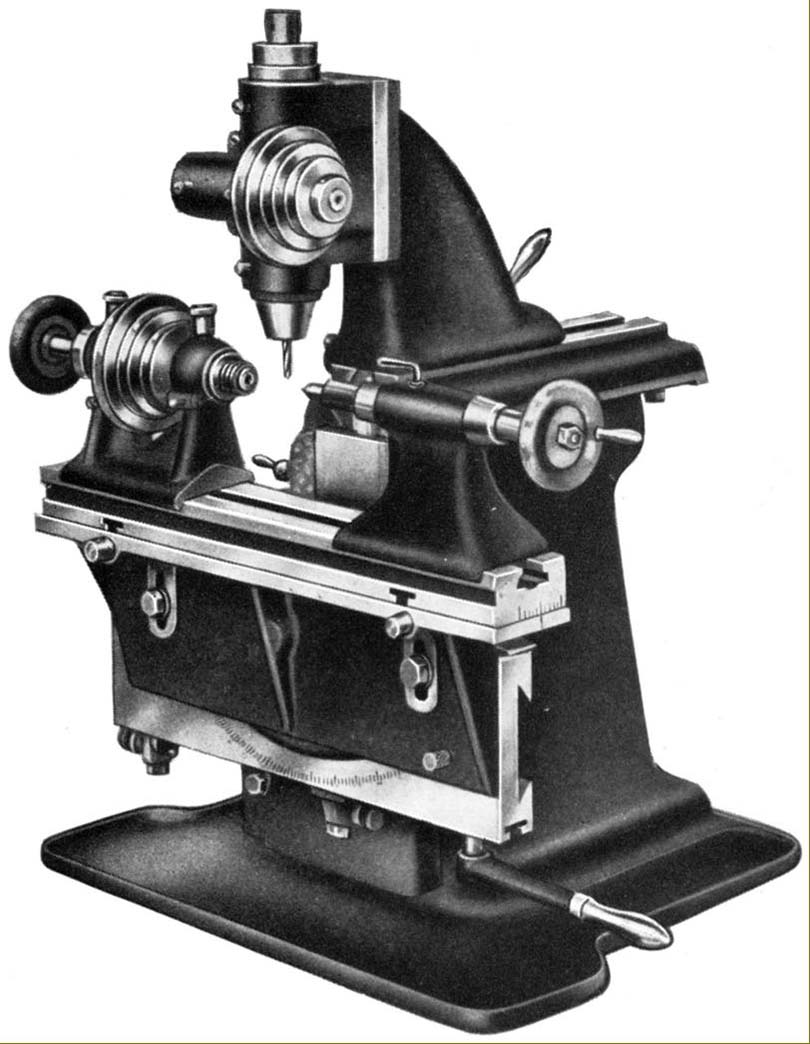

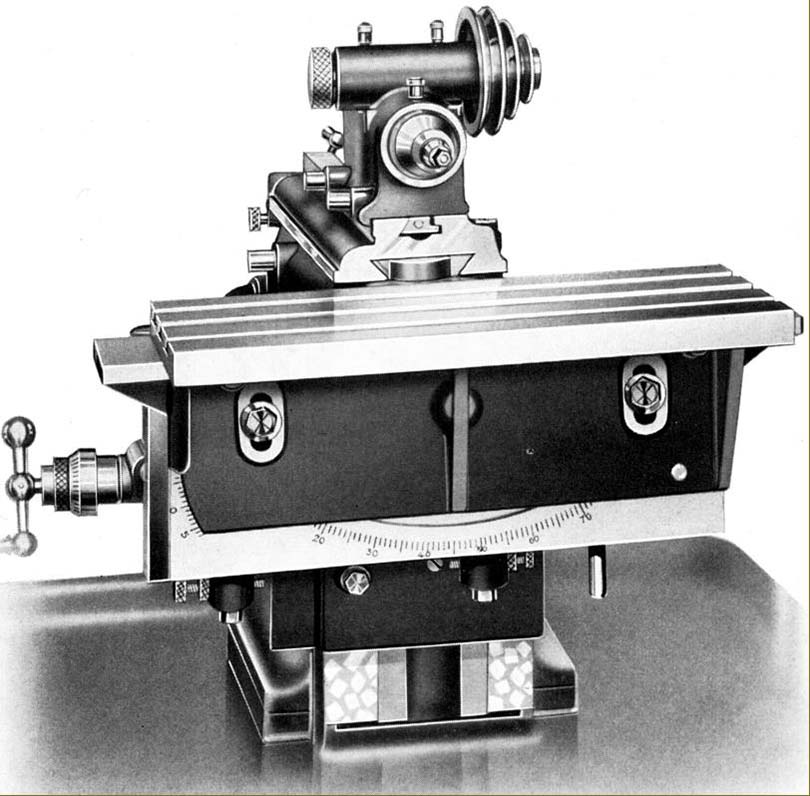

Настільний (годинний) фрезерний верстат С-169 сконструйований на базі швейцарського прецизійного фрезерного верстата Schaublin 11 (SV11).

Розроблений для того, щоб доповнити мініатюрні токарні верстати Schaublin, зроблені в 1930-х роках (SV65 і SV70), дуже рідкісний фрезерний верстат SV11 був спроектований так, щоб використовувати приладдя обох, включаючи головні та задні частинини, а також велика кількість предметів з них асортимент аксесуарів.

Мініатюрна версія кінціпції дизайну, ймовірно, вперше використана Deckel у 1917 році (і розроблена ними, щоб стати на початку 1930-х років добре відомим FP1), SV11 була оснащена головкою, встановленою на ковзній пластині, розташованій на верхній частинині основної колони разом з вертикальним переднім столом, обробленим двома вигнутими Т-подібними пазами, на яких можна розмістити різні пристрій та оснащення.
