Ставр СДМ-3 Верстат комбинированный деревообрабатывающий
Схеми, опис, характеристики

Поставщиком комбинированного деревообрабатывающего верстата Ставр СДМ-3 (СДМ 3/2000) в России является Симбирск-Кроун, ООО, основанная в 1998 году. Компания является влдельцем торговой марки Ставр. Адрес сайта: http://www.simbirsk-crown.ru, http://ставр.рф. Розничный магазин: http://shop.stavr-tools.ru.

На Украине верстат продают под именем Stark CWM 2000/3.

СДМ-3 Верстат комбинированный деревообрабатывающий. Назначение, область применения

Комбинированный деревообрабатывающий верстат СДМ-3/2000 (СДМ - Верстат деревообрабатывающий многофункциональный, 3-х операционный, з двигателем мощностью 2000 Ватт) предназначен для обробки древесины і подобных ей материалов (картона, фанеры, древесно-стружечных плит і т. п.): строгания по направляющей планке, продольного і поперечного пиления, выполнения сверлильных операций.

На верстатах не допускается обработка металлов, асбоцементных материалов, камня і подобных материалов, мягких пластмассовых і резиноподобных материалов.

Верстат Ставр СДМ-3/2000 многофункциональный, легкий, переносной верстат для обробки древесины. Данная модель имеет надежный асинхронный двигатель з защитой от перегрева. Верстат отлично подойдет как для стационарного применения в небольших домашних мастерских, так і для мобильных работ по дереву на строительстве.

Основні операции, которые выполняются на данном станке:

• Строгание (фугование) по плоскости или кромкам, под углом (по ребрам);
• Распиловка вдоль волокон з помощью направляющей линейки;
• Распиловку поперек волокон прямо і под углом;
• Сверление і фрезерование кінцівой фрезой диаметром от 1,5 до 13 мм

Деревообрабатывающий верстат Ставр СДМ-3/2000 обладает следующими конструктивными особенностями:

• Асинхронный двигатель номинальной мощностью 2000 Вт з защитой от перегрева;
• Защитным кожухом;
• Возможностью подключения пылесоса для обеспечения чистоты робочого места

Верстат работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц, з защитным (заземляющим) проводом. Верстат деревообрабатывающий комбинированный Ставр СДМ-3/2000 соответствует ГОСТ 12.2.026.0-93, ГОСТ Р 50787-95 і принят отделами технического контроля различных стран мира.

Верстат може експлуатироваться в следующих условиях:

• температура окружающей среды от 1 до 35°C
• относительная влажность воздуха до 80 % при температуре 25 °C

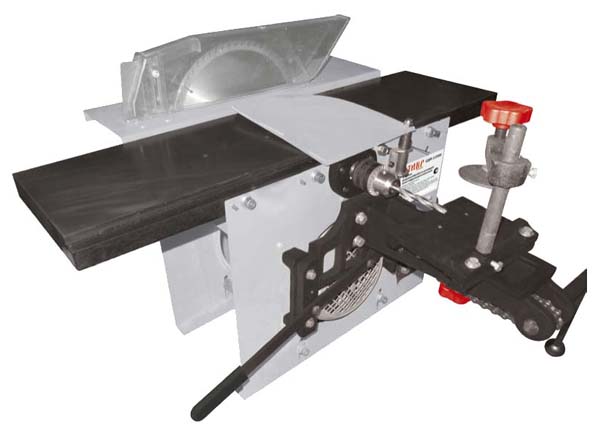

СДМ-3 Загальний вигляд комбинированного деревообрабатывающего верстата

Комплект поставки комбинированного верстата СДМ-3

• Верстат в сборе со строгальным барабаном і защитной планкой
• Ключ гаечный (2 шт.)
• Шестигранный ключ (3 шт.)
• Пильный диск
• Защитный кожух пильного диска
• Сверлильный стол з креплением (комплект)
• Параллельный упор з креплением (2 шт.)
• Патрон сверлильный ключевой
• Ключ патрона
• Сверло
• Руководство по експлуатации

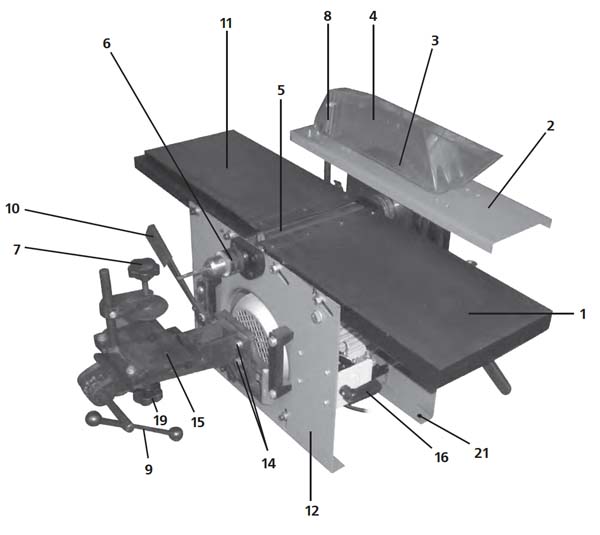

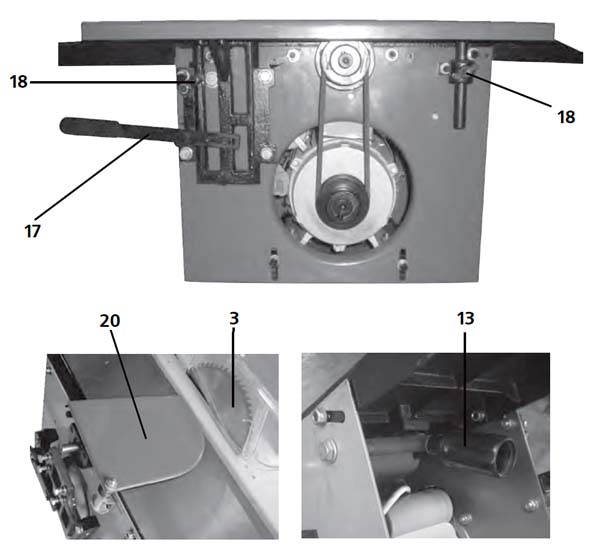

Cклад комбинированного верстата СДМ-3 (рис.2)

1. Подающий стол для строгания
2. Пильный стол
3. Пильный диск
4. Защитный кожух пильного диска
5. Строгальный барабан
6. Сверлильный патрон
7. Зажим
8. Расклинивающий нож
9. Рукоятка переміщення сверлильного стола
10. Рычаг регулировки положения сверлильного стола
11. Принимающий стол для строгания
12. Каркас верстата
13. Рукоятка налаштування глубины строгания
14. Болты крепления сверлильного стола
15. Сверлильный стол
16. Выключатель
17. Рычаг регулировки высоты пильного стола
18. Винт фиксации положения пильного стола
19. Винт фиксации положения сверлильного стола
20. Защитная планка
21. Отверстия для установки верстата

Технічні характеристики комбинированного верстата СДМ-3

Наименование параметра	СДМ-3
Строгание. Основні параметри верстата
Наибольшая ширина строгания, мм	200
Наибольшая глубина снимаемого слоя, мм	3
Частота обертання шпинделя, об/мин	3800
Диаметр ножевого (строгального) вала, мм
Размер строгального ножа, мм
Количество строгальных ножей	2
Размер строгального стола, мм	215 х 850
Наклонное строгание по направляющей планке, град	45

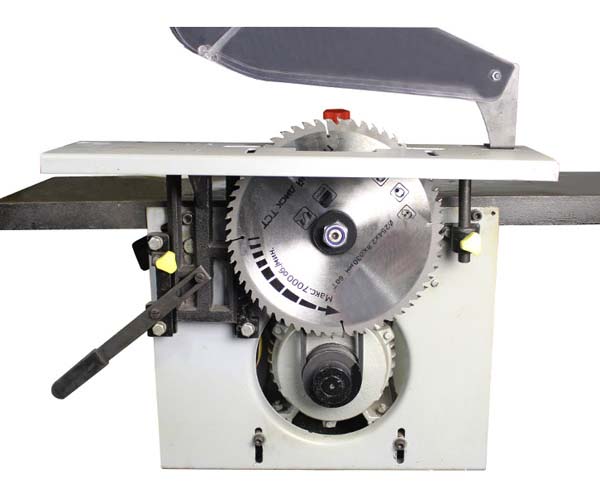

Пиление
Частота обертання шпинделя, об/мин	3800
Диаметр пильного диска, посадочный диаметр диска, мм	254 х 30
Максимальный размер поперечного пиления, мм
Максимальная глубина пиления, мм	85
Косое пиление по направляющей планке, град	45
Размер рабочей поверхности пильного стола, мм	530 х 150

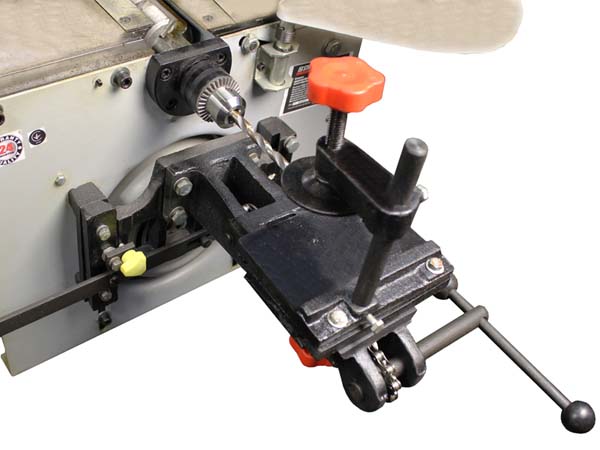

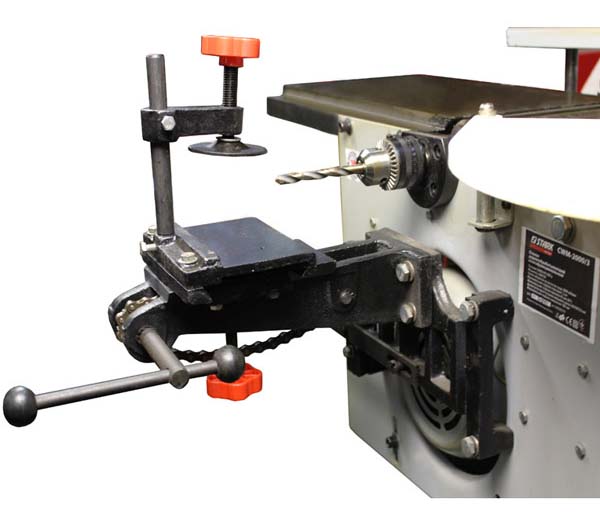

Сверление, фрезерование
Диаметр зажимного патрона (диаметр хвостовика сверла), мм	1,6..13
Максимальная глубина сверления, мм	100
Диаметр сверления, мм	1,5..13
Електроустаткування верстата
Род тока питающей сети	220В 50Гц
Количество електродвигателей на станке, шт	1
Електродвигун - номинальная мощность, кВт	2,0
Габарит і масса верстата
Габарит верстата (длна х ширина х высота), мм	850 x 700 x 460
Масса верстата, кг	55,5
