СТД-400 Верстат токарний деревообрабатывающий
Схеми, опис, характеристики

Поставщиком токарного верстата по дереву СТД-400 является компания ППК Калибр-2001, ООО г. Королев, основанная в 2001 году.

Производство верстата осуществляется в Китайской народной республике.

СТД-400 Верстат токарний по дереву настільний. Назначение, область применения

Токарний верстат для работ по дереву з регулируемой скоростью моделі СТД-400 предназначена для токарной обробки заготовок из древесины максимальной длиной 330 мм і максимальным диаметром 250 мм. Не допускается обработка металлов, асбоцементных материалов, камня і подобных материалов, мягких пластмассовых і резиноподобных материалов. Машина не рассчитана на работу при непрерывном производстве.

Токарний верстат по дереву СТД-400 предназначен для изготовления малогабаритных деталей из древесины, для выполнения легких токарных работ по дереву і в центрах или на планшайбе, а также для выполнения несложных сверлильных работ:

• точение цилиндрических і профильных тел обертання
• торцевание, закругление і отрезание заготовок под различными углами
• внутреннее точение по заданному профилю і сверление
• профильную і декоративную обработку плоских поверхностей большого диаметра на планшайбе (типа тарелки, чашки)

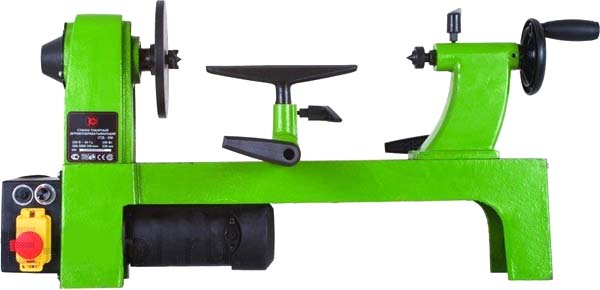

СТД-400 Загальний вигляд токарного деревообрабатывающего верстата

Комплект поставки токарного верстата СТД-400

• Верстат - основа і двигатель в сборе
• Прижимной диск
• Комплект крепежа
• Опора для резца
• Набор ключів
• Центр передньої бабки і центр задньої бабки
• Руководство по експлуатации
• Упаковка

Cклад токарного верстата СТД-400

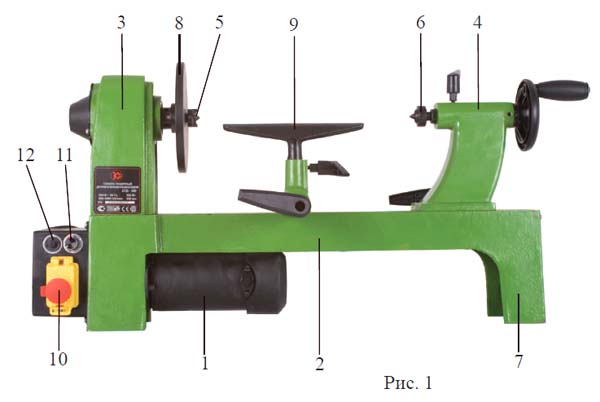

Верстат состоит из следующих сборочных единиц і деталей:

1. Двигатель
2. Основание верстата
3. Передня бабка
4. Задня бабка
5. Центр передньої бабки
6. Центр задньої бабки
7. Ножки основания
8. Прижимной диск
9. Опора для резца
10. Выключатель
11. Регулятор оборотів
12. Предохранитель

Инструкция по использованию токарного верстата СТД-400

Выбор количества оборотів. Успешная токарная обработка зависит не от высокого числа оборотів, а от правильного применения токарных резцов.

Предпосылкой для технически грамотной токарной обробки является безупречно заточенный токарний різець.

Виды резцов для роботи на токарному станке СТД-400

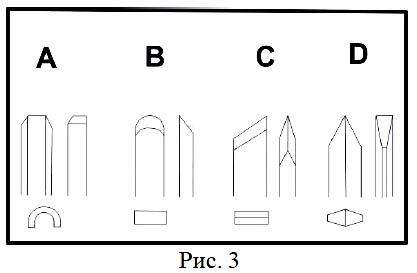

Трубчатый різець (А) Рис. 3

Самый важный инструмент для токарной обробки, применяется для грубой обдирки, для вытачивания чаш і тарелок, для вытачивания шеек.

Шабер (В)

Применяется для наружного і внутреннего калибрования, а также для удаления следов обробки

Косой різець (С)

Применяется для проточки V - образных канавок, для наружного калибрования і для токарной обробки торцов древесины.

Режущая кромка устанавливается параллельно направлению реза.

Отрезной різець (D)

Применяется для прямой резки в заготовку, например при затыловке і отрезке.

Може применятся также как шабер.

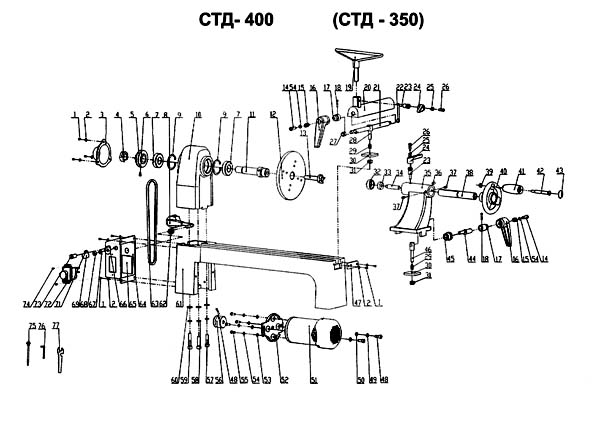

СТД-400 Верстат токарний. Схема і детали сборки

СТД-400 Верстат токарний. Схема і детали сборки. Дивитись у збільшеному масштабі

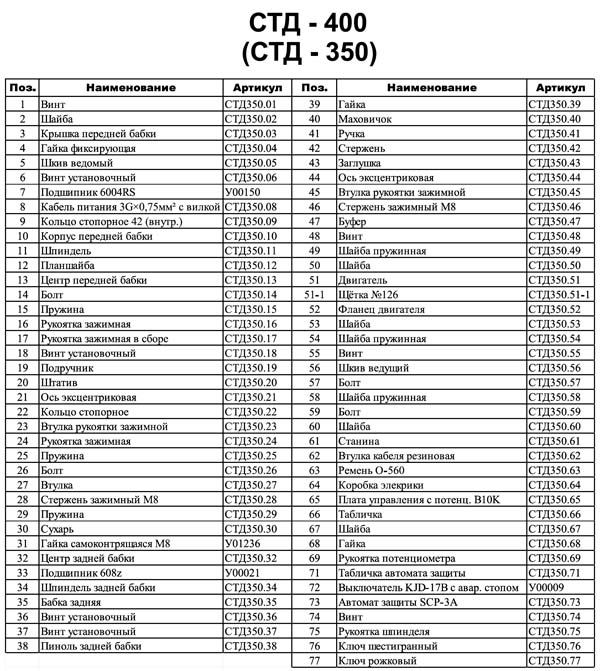

СТД-400 Верстат токарний. Детали сборки

СТД-400 Верстат токарний деревообрабатывающий. Відеоролик

Технічні характеристики токарного верстата СТД-400

Наименование параметра	Корвет-71	СТД-400
Основні параметри верстата
Максимальный диаметр обрабатываемой заготовки, мм	250	250
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм	420	330
Число швидкостей обертання шпинделя, об/мин	5	б/с
Частота обертання шпинделя, об/мин	760; 1100; 1600; 2200; 3150	500..3500
Конус шпинделя	Морзе МТ2	Морзе 1
Конус задньої бабки	Морзе МТ2	Морзе 1
Електроустаткування верстата
Род тока питающей сети	220В 50Гц	220В 50Гц
Електродвигун - номинальная мощность, кВт	0,37	0,4
Тип електродвигуна	асинхронный	асинхронный
Тип передачи	ремённая	ремённая
Габарит і масса верстата
Габарит верстата (длна х ширина х высота), мм		420 х 400 х 195
Масса верстата, кг	38	20,8
