Калібр СТМК-150 Верстат токарний комбінований настільний
схеми, опис, характеристики

Постачальником настільного токарного верстата СТМК-150 є компанія Калібр-2001 ППК, ТОВ м. Корольов, заснована у 2001 році.

Виробництво комбінованого токарного верстата Калібр СТМК-150 здійснюється в Китайській народній республіці.

Калібр СТМК-150 Верстат токарно-гвинторізний комбінований настільний. Призначення, сфера застосування

Токарний комбінований верстат СТМК-150 виготовлений на базі токарного настільного верстата СТМ-150 та відрізняється від нього пристроєм фрезерування, який має свій електродвигун, що обертає фрезу або свердло. Така комбінація дозволяє виконувати свердління та легке фрезерування оброблюваної заготовки.

Перед операцією фрезерування або свердління з супорта знімається різцетримка та встановлюються лещата для закріплення деталі на робочому столі-супорті.

Пристрій фрезерування має вертикальну та тонку поперечну ручну подачу. Поздовжня та поперечна подачі фрезерного столу здійснюється супортом верстата.

Даний верстат є верстатом класу «хобі», і призначений для індивідуального (побутового) застосування, тобто за своїми конструктивними особливостями та технічними характеристиками верстат не призначений для використання на виробництві.

Токарний верстат металу СТМК-150 призначений для обробки заготовок з металу, деревини, всіх видів пластмаси методом точення та фрезерування.

Лита чавунна станина і жорсткі загартовані напрямні забезпечують високу точність деталі, що обробляється. Він зручний для обробки деталей невеликих розмірів у майстернях, сервісному автомобілі, вдома.

Верстат СТМК-150 є настільним токарним верстатом і призначається для всіляких токарних робіт:

• проточка та розточування зовнішніх та внутрішніх циліндричних, фасонних та конічних поверхонь
• фрезерування
• свердління, зняття фасок
• розточування
• відрізка
• нарізування метричного різьблення

Регулювання частоти обертання шпинделя здійснюється плавно та безступінчасто за допомогою перетворювача частоти. Широкий діапазон регулювання частоти обертання шпинделя і швидкості поздовжньої подачі збільшує арсенал ріжучого інструменту, що застосовується.

Традиційне наочне компонування верстата у поєднанні з відпрацьованою кінематичною схемою дозволяє впевнено забезпечити токарну обробку з класом точності «Н» протягом тривалого терміну експлуатації.

У порівнянні з пропонованими на ринку малогабаритними верстатами - він простий в експлуатації, надійний та довговічний.

Верстат працює від однофазної мережі змінного струму напругою 220 В частотою 50 Гц.

Верстат може експлуатуватися за таких умов:

• температура довкілля від 1 до 35°С
• відносна вологість повітря до 80 % за температури 25°С

Стандартна комплектація верстата СТМК-150

• 80 мм трикулачковий патрон
• 10 мм свердлильний патрон
• Захисний кожух
• Резервуар для олії

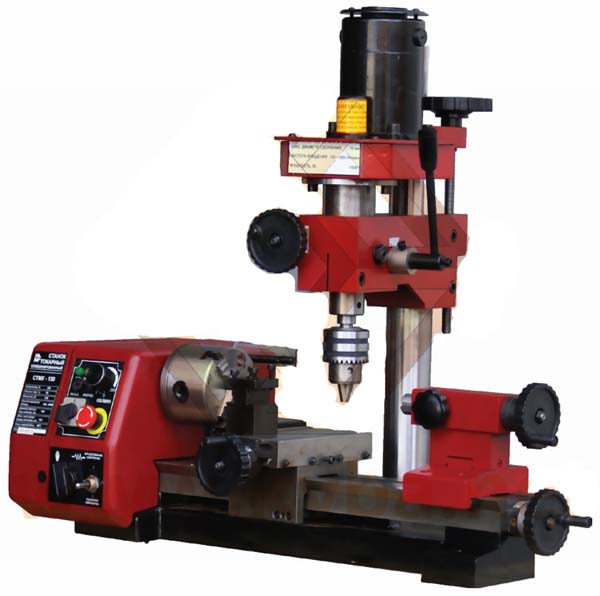

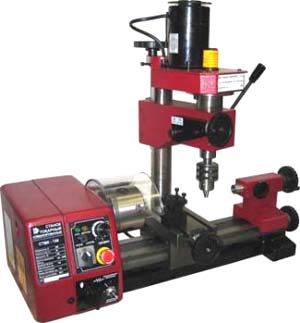

Загальний вигляд токарного верстата СТМК-150

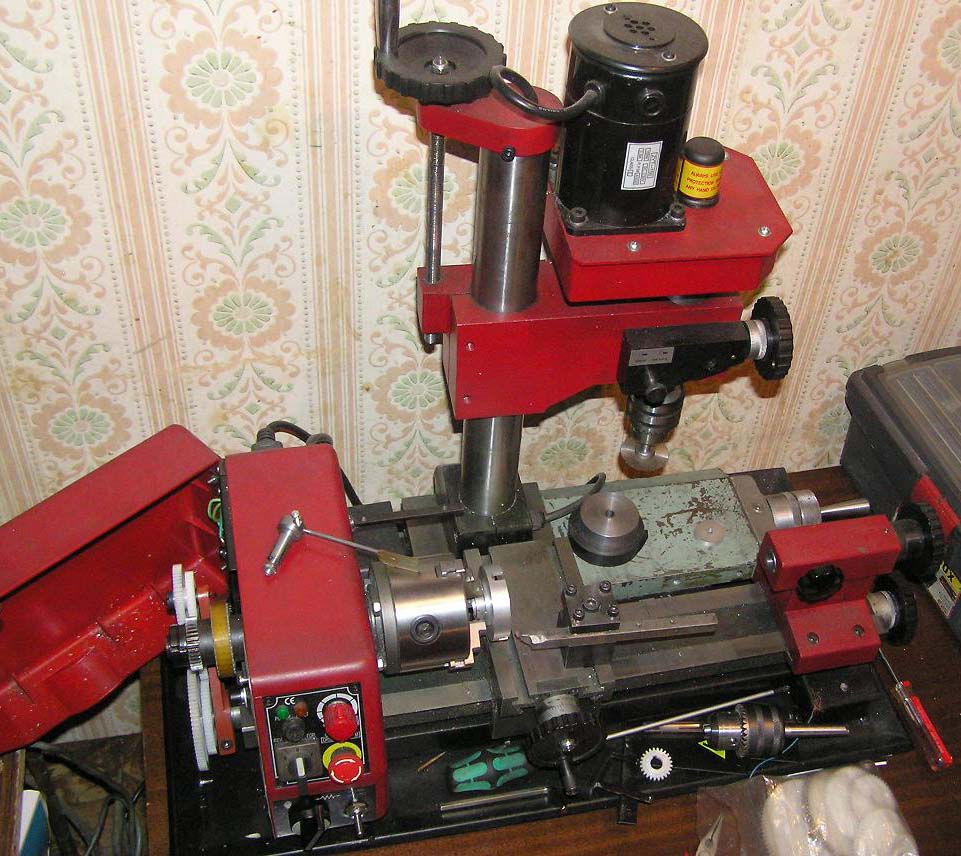

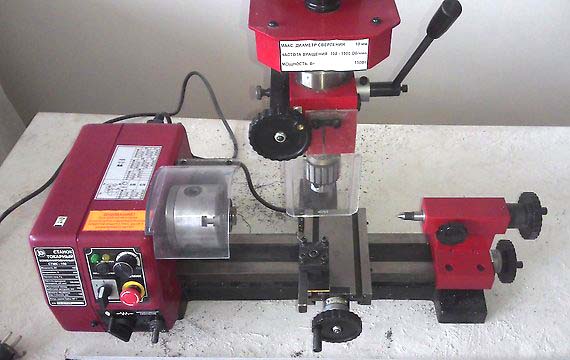

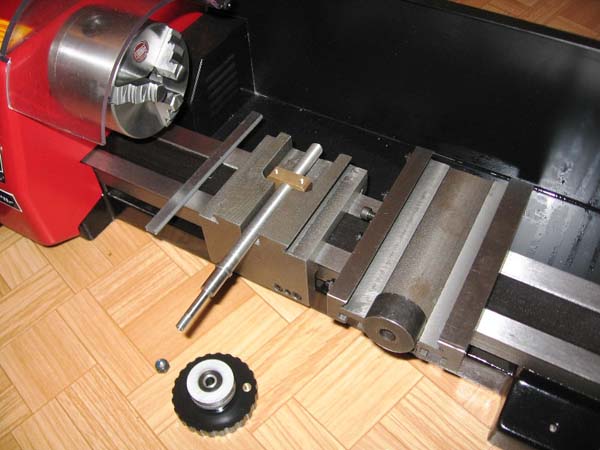

Фото токарного верстата СТМК-150. Дивитись у збільшеному масштабі

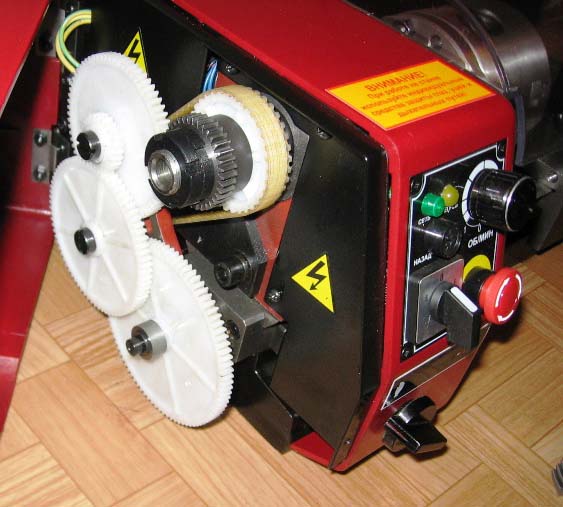

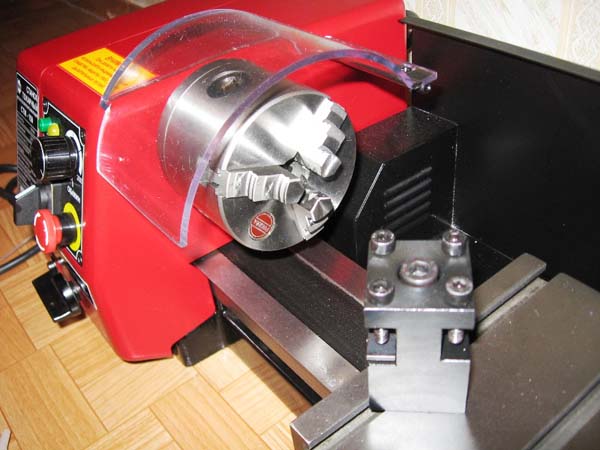

Загальний вигляд передньої бабки токарного верстата СТМК-150

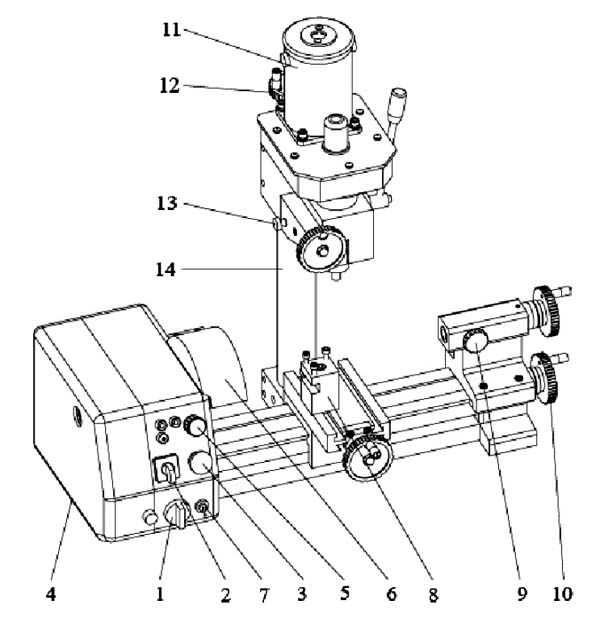

Розташування органів керування токарним верстатом СТМК-150

Перелік органів керування токарного верстата СТМК-150

1. перемикач (ручна/автоматична) подача;
2. перемикач напряму обертання шпинделя (вперед/вимкнути/назад);
3. аварійний вимикач;
4. захисний кожух гітари;
5. ручка регулювання швидкості;
6. 3-х кулачковий патрон, що самоцентрується, і захисний щиток;
7. перемикач (токарна обробка/свердління-фрезерування);
8. різцетримач;
9. ручка фіксації задньої бабки;
10. маховик ручної подачі каретки;
11. двигун фрезерного пристрою;
12. маховик вертикального ходу;
13. перемикач;
14. маховик тонкої подачі;

Токарний комбінований верстат СТМК-150. Відеролик

Технічні характеристики верстата СТМК-150

Найменування параметру	СТМК-150
Основні параметри верстата
Найбільший діаметр заготовки над станиною, мм	140
Найбільший діаметр заготовки над супортом, мм
Найбільша довжина заготовки у центрах (РМЦ), мм	250
Рекомендована глибина точення за один прохід, мм	0,1
Максимальна глибина точення за один прохід, мм	0,2
Максимальний розмір державки різця, мм	8 х 8
Шпиндель
Діаметр наскрізного отвору в шпинделі, мм	9
Приєднання шпинделя	2МК
Число ступенів частот прямого обертання шпинделя	б/с
Частота прямого обертання шпинделя, об/хв	100..2000
Диаметр токарного патрона, мм	80
Супорт (поперечний повзун). Подання
Найбільше поздовжнє переміщення каретки супорта, мм
Переміщення супорта поздовжнє на один поділ лімба, мм
Найбільше поперечне переміщення супорта, мм	60
Переміщення супорта поперечне на один поділ лімба, мм	0,025
Кут повороту різцевих санчат, град	±45°
Межі поздовжніх робочих подач супорту, мм/про	0,05; 0,10

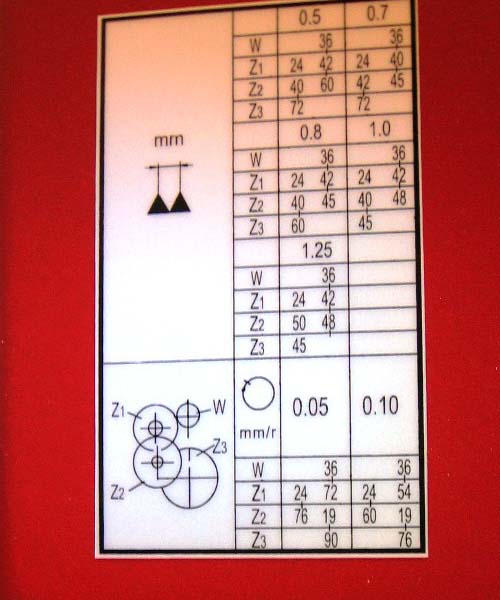

Межі кроків різьб метричних, що нарізаються, мм	0,5; 0,7; 0,8; 1,0; 1,25
Межі кроків різьблення дюймових, ниток на дюйм	16..24, 5 кроків
Свердлильно-фрезерна приставка
Максимальний діаметр свердління, мм	10
Конус свердлильного шпинделя, мм	MT2
Електродвигун постійного струму, Вт	150
Частота обертання шпинделя (нижній ряд), об/хв	100..1000
Частота обертання шпинделя (верхній ряд), об/хв	100..2000
Частота обертання шпинделя (верхній ряд), об/хв	100..2000
Габарити приставки (пакувальна скринька), мм	700 x 430 x 620
Маса навісного обладнання, кг	45/51
Задня бабка
Конус пінолі	1 МК
Найбільше переміщення пінолі, мм	1 МК
Електроустаткування
Номінальна напруга живлення,	220 в 50 Гц
Електродвигун постійного струму головного приводу, Вт	150
Габарити та маса верстата
Габарити верстата (довжина ширина висота), мм	540 х 300 х 270
Маса верстата, кг	34,6
