Постачальником настільного токарного верстата СТМН-550 є компанія ППК Калібр-2001, ТОВ м. Корольов, заснована у 2001 році.
Виробництво верстата здійснюється у Китайській народній республіці.
СТМН-550/350 Верстат токарно-гвинторізний настільний. Призначення, сфера застосування Даний верстат є верстатом класу «хобі», і призначений для індивідуального (побутового) застосування, тобто за своїми конструктивними особливостями та технічними характеристиками верстат не призначений для використання на виробництві.
Токарний верстат металу СТМН-550 призначений для обробки заготовок з металу, деревини, всіх видів пластмаси методом точення.
Верстат СТМН-550 є настільним токарним верстатом і призначається для всіляких токарних робіт:
проточка та розточування зовнішніх та внутрішніх циліндричних, фасонних та конічних поверхонь свердління, зняття фасок розточування відрізка нарізування метричного різьблення
Широкий діапазон регулювання частоти обертання та швидкості поздовжньої подачі збільшує арсенал ріжучого інструменту, що застосовується.
Традиційне наочне компонування верстата у поєднанні з відпрацьованою кінематичною схемою дозволяє впевнено забезпечити токарну обробку з класом точності «Н» протягом тривалого терміну експлуатації.
У порівнянні з пропонованими на ринку малогабаритними верстатами - він простий в експлуатації, надійний та довговічний.
Верстат працює від однофазної мережі змінного струму напругою 220 В частотою 50 Гц.
Верстат може експлуатуватися за таких умов:
температура довкілля від 1 до 35 °С відносна вологість повітря до 80 % за температури 25 °С
Лита станина і жорсткі загартовані напрямні забезпечують високу точність деталі, що обробляється. Він зручний для обробки деталей невеликих розмірів у майстернях, сервісному автомобілі, вдома.

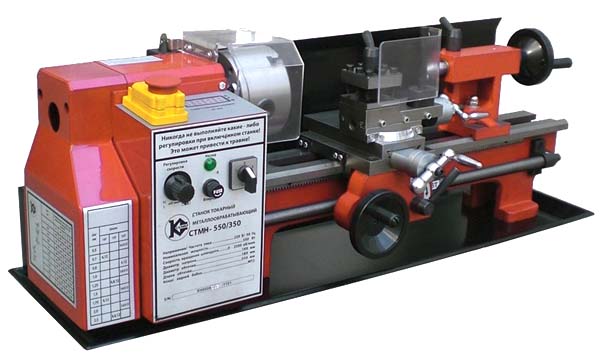

Загальний вигляд токарного верстата СТМН-550

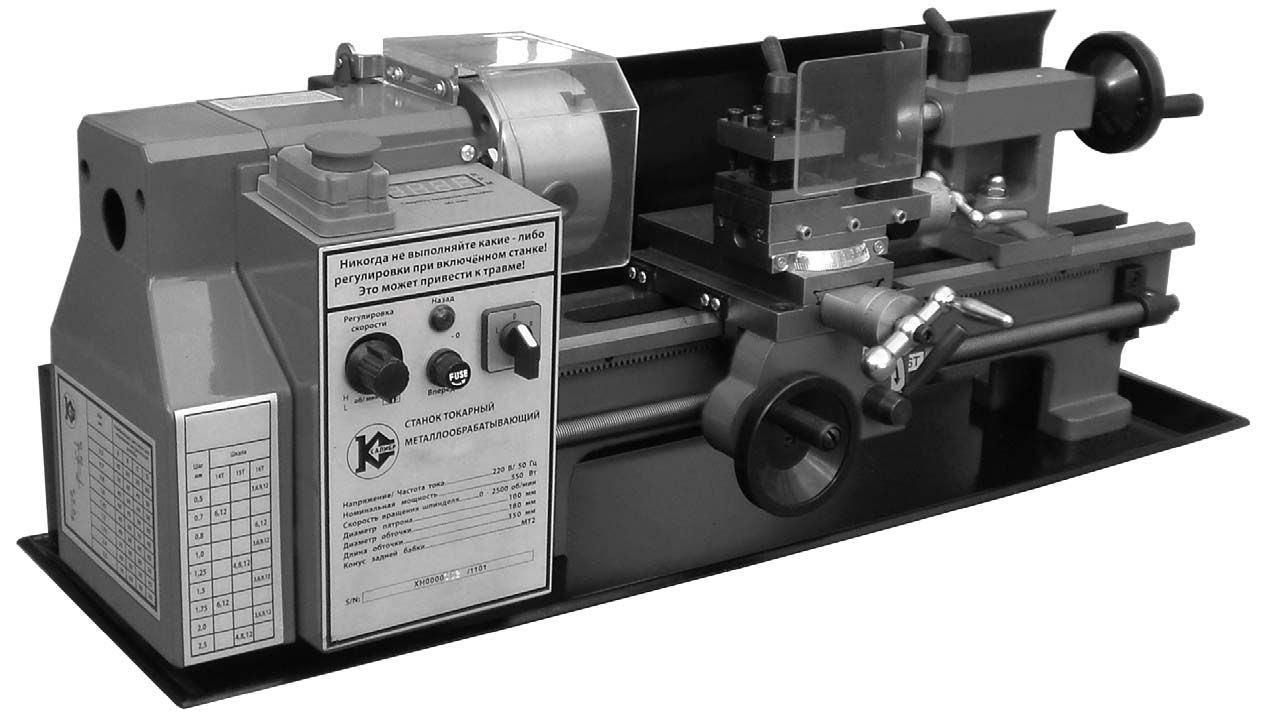

Фото токарного верстата СТМН-550. Дивитись у збільшеному масштабі

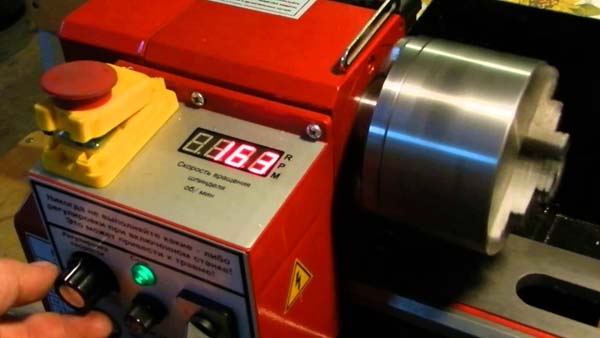

Загальний вигляд передньої бабки токарного верстата СТМН-550

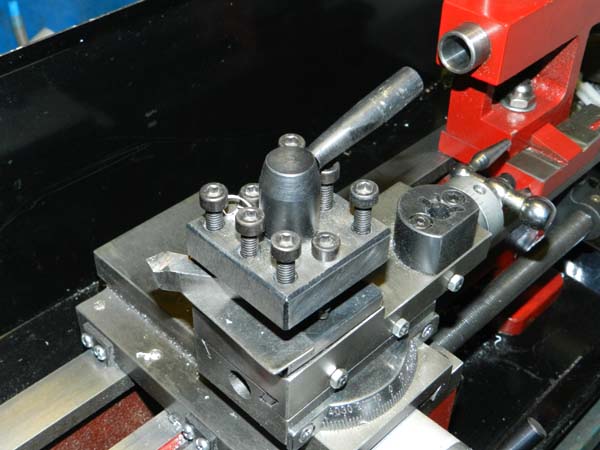

Загальний вигляд різцевих санок (поворотного супорта) та різцетримання токарного верстата СТМН-550

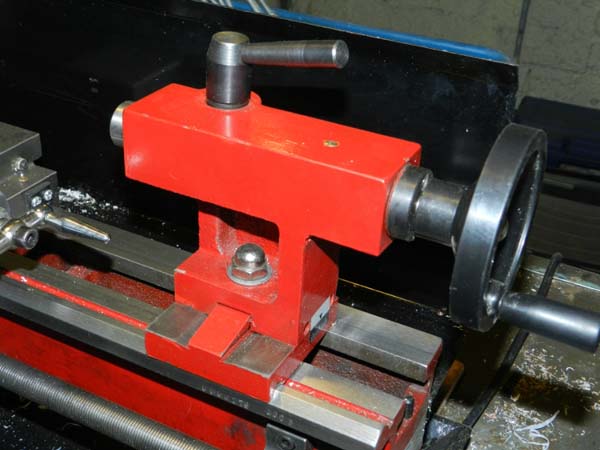

Загальний вигляд задньої бабки токарного верстата СТМН-550

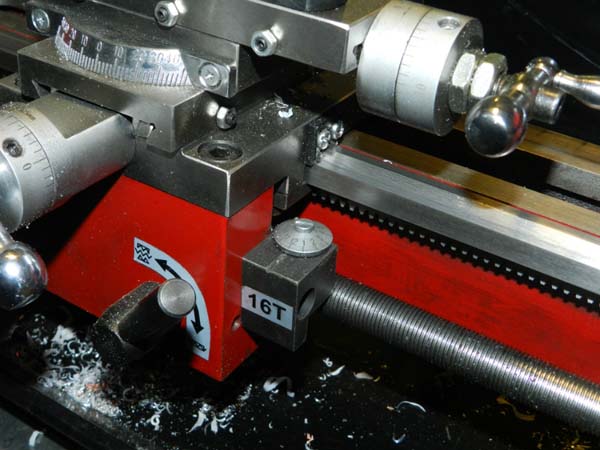

Загальний вигляд різьбовказівника токарного верстата СТМН-550

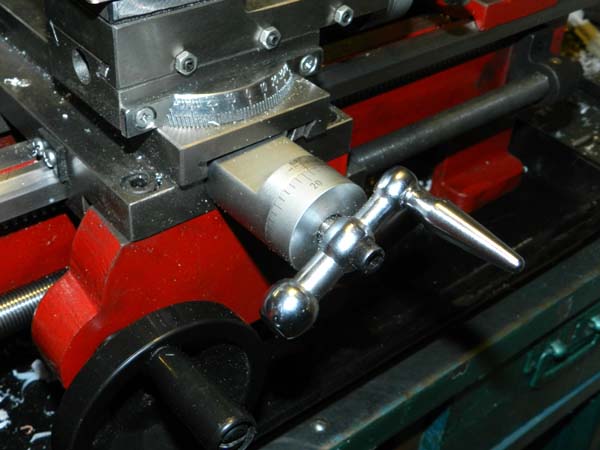

Загальний вигляд фартуху токарного верстата СТМН-550

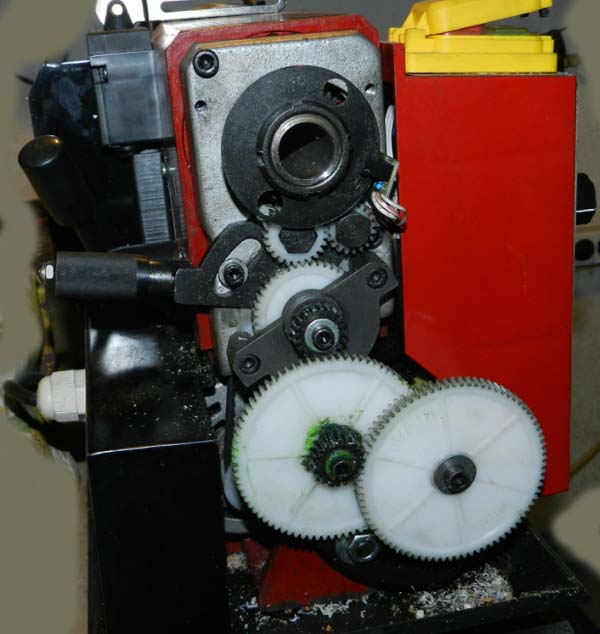

Загальний вигляд гітари токарного верстата СТМН-550

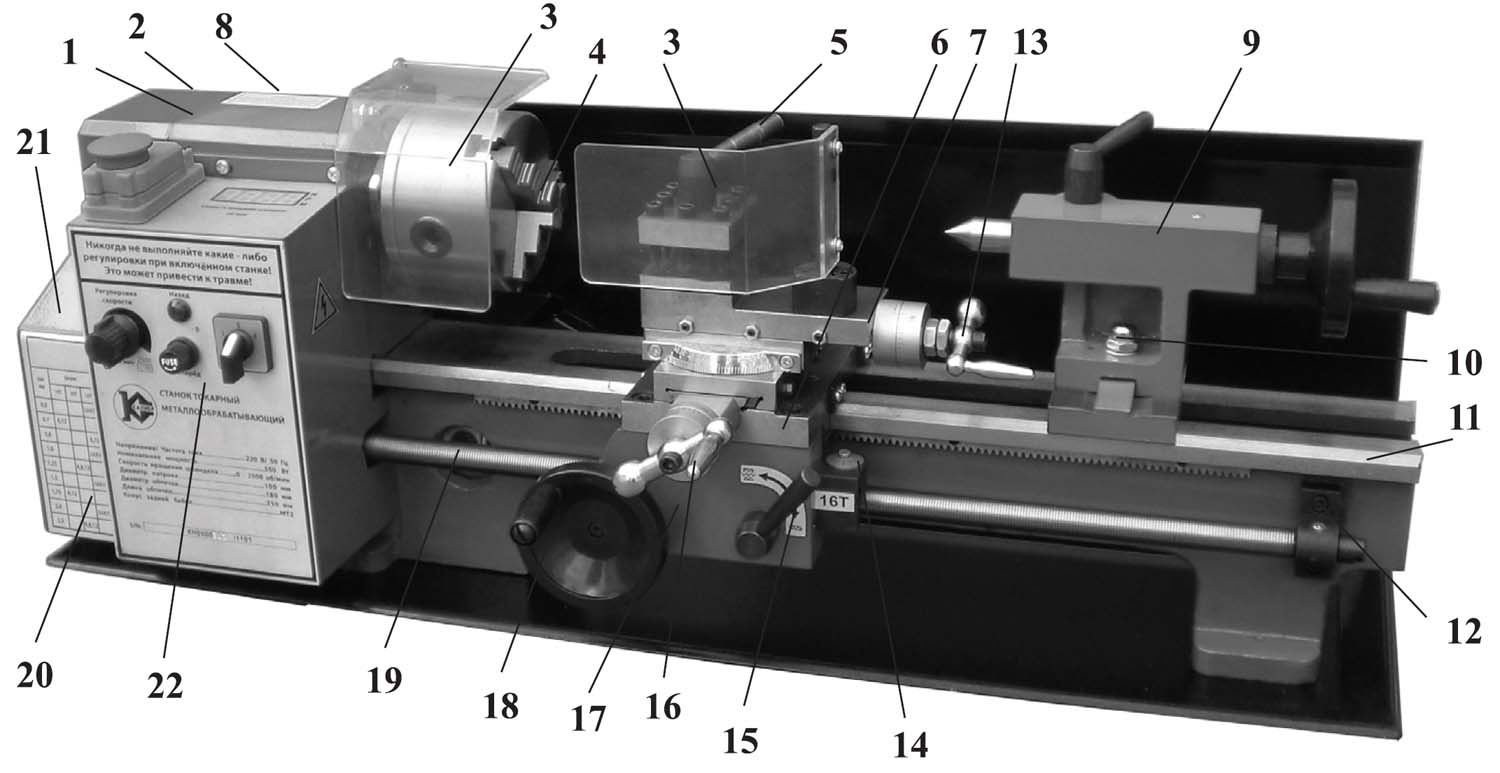

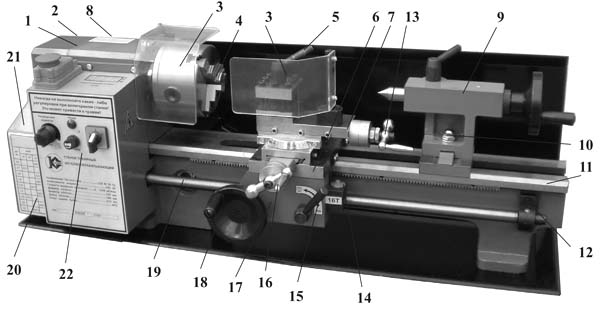

Розташування складових частинин токарного верстата СТМН-550
Розташування складових частинин токарного верстата СТМН-550. Дивитись у збільшеному масштабі
Перелік складових частинин токарного верстата СТМН-550
передня бабка важіль перемикання швидкості (низька/висока) захисний щиток трикулачковий патрон, що самоцентрується. ручка фіксації різцетримача поперечний супорт поворотний супорт (різцеві санки, верхній супорт) важіль установки напрямку подачі (вперед/нейтральна/назад) задня бабка гайка кріплення задньої бабки станина
опора ггвинта подачі каретки ручка подачі поворотного супорта індикатор нарізування різьблення важіль увімкнення автоматичної подачі ручка подачі поперечного супорта каретка маховик ручної подачі каретки ходовий гвинт подачі каретки індикаторна таблиця нарізування різьблення захисний кожух блок керування

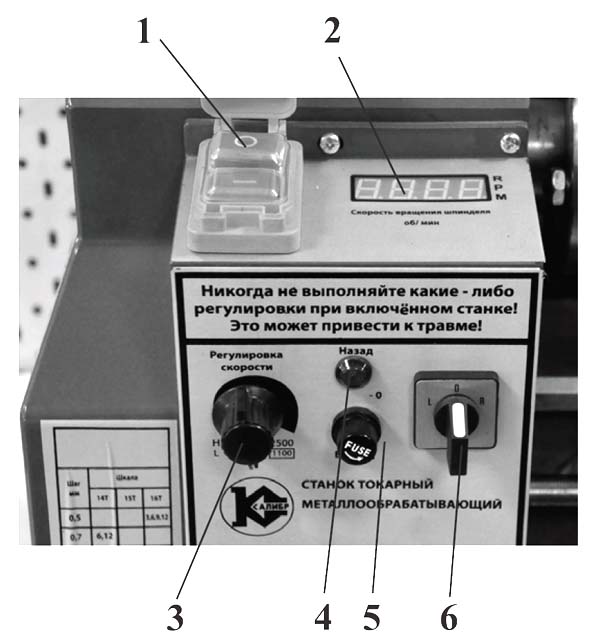

Загальний вигляд блоку керування токарного верстата СТМН-550
Аварійний вимикач Лічильник, що показує швидкість обертання шпинделя Ручка регулювання швидкості Сигнальна лампа Запобіжник Перемикач напряму обертання шпинделя: (вперед/вимкнути/назад)

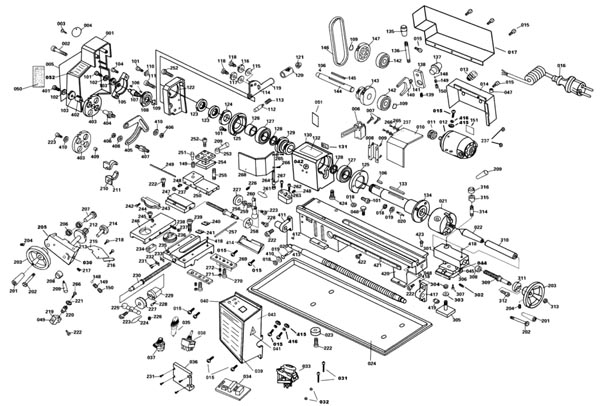

Схема збирання токарного верстата СТМН-550
Схема збирання токарного верстата СТМН-550. Дивитись у збільшеному масштабі
Специфікація складових частинин токарного верстата СТМН-550
1 Кришка гітари СТМ400/300.001 2 Болт М5х45 внутр. шестигр. СТМ400/300.002 3 Гвинт М3х6 СТМ400/300.003 4 Сережки вікна патрона СТМ400/300.004 5 Табличка комбінації шестерень СТМ400/300.005 6 Вимикач блокувальний JB01-15/2 СТМ400/300,006 7 Гвинт М4х16 СТМ400/300.007 8 Кожух захисний СТМ400/300.008 9 Гвинт М4х6 СТМ400/300.009 10 Екран захисний СТМ400/300.010 11 Шків ведучий СТМ400/300.011 12 Двигун СТМ-550/350 83ZYT 007 СТМ550/350.012 13 Сальник кабельний СТМ400/300.013 14 Кришка двигуна СТМ400/300.014 15 Гвинт М5х8 СТМ400/300.015 16 Кабель живлення 3GX0,75MM2 З ВИЛКОЮ СТМ400/300.016 17 Кришка ззаду СТМ400/300.017 18 Гайка Мб СТМ400/300.018
19 Шайба 6 STM400/300.019 20 Шпилька М6х28 СТМ400/300.020
21 Патрон трикулачковий 0100мм СТМ550/350.021 22 Центр задньої бабки (КМ2) У02778 23 Ніжка гумова СТМ400/300.023 24 Піддон СТМ400/300.024 29 Втулка гумова 010 СТМ400/300.029 30 Табличка включення самохода СТМ400/300.030 31 Гвинт МЗх18 СТМ400/300.031 32 Гайка МОЗ СТМ400/300.032 33 Кнопка аварійного відключення У01366 34 Плата керування ННС 68B-3Z СТМ400/300.034 35 Тримач запобіжника СТМ400/300.035 36 Плата керування двигуном СТМ400/300.036 37 Потенціометр з ручкою WH-24-2 4,7 кОм з вимк. У02781 38 Перемикач реверсу ZH-A СТМ-550/350 У02937 39 Табличка фірмова СТМ400/300.039 40 Наклейка панелі керування СТМ400/300.040 41 Знак високої напруги СТМ400/300.041 42 Знак заземлення СТМ400/300.042 43 Шафа керування СТМ400/300.043 44 Наклейка "стрілка" СТМ400/300.044 45 Наклейка "шкала" СТМ400/300.045 46 Болт М6х25 внутр. шестигр. СТМ400/300.046 47 Втулка гумова СТМ400/300.047 48 Табличка СТМ400/300.048 49 Табличка індикатора СТМ400/300.049 50 Табличка кроку різьблення СТМ400/300.050 51 Табличка СТМ400/300.051 52 Табличка попереджувальна СТМ400/300.052 101 Болт М5 х 10 внутр. шестигр. СТМ400/300.101 102 Шайба 5 STM400/300.102 103 Шестерня Z=20 (метал.) СТМ400/300.103 103.1 Шестерня змінна Z=30 (плаСТМ.) СТМ400/300.103.1 103.2 Шестерня змінна Z=35 (плаСТМ.) СТМ400/300.103.2 103.3 Шестерня змінна Z=40 (плаСТМ.) СТМ400/300.103.3 104 Болт М5х 18 внутр. шестигр. СТМ400/300.104 105 Чашка СТМ400/300.105 106 Шпонка призматична 4x4x6 СТМ400/300.106 107 Ось СТМ400/300.107
108 Шестерня Z=45 (плаСТМас.) СТМ400/300.108
109 Кільце стопорне 12 (нар.) У01585 110 Шайба 5 STM400/300.110 111 Болт М6х20 внутр. шестигр. СТМ400/300.111 112 Фіксатор рукоятки подачі СТМ400/300.112 113 Пружина 01,2x9x36 СТМ400/300.113 114 Куліса подачі СТМ400/300.114 115 Шайба 8 STM400/300.115 116 Шестерня Z=25 (плаСТМ.) У01370 117 Шестерня Z=20 (plaSTM.) U01371 118 Гвинт опорний СТМ400/300.118 119 Рукоятка подачі "вперед-назад" СТМ400/300.119 120 Ручка витяжна СТМ400/300.120 121 Гайка ковпачкова М6 СТМ400/300.121 122 Кришка передньої бабки СТМ400/300.122 123 Гайка шліцева М27х 1,5 СТМ400/300.123 124 Шестерня Z=45 (метал.) У01367 125 Кришка підшипника СТМ400/300.125 126 Втулка проміжна СТМ400/300.126 127 Підшипник 6206-RS У00154 128 Втулка проміжна СТМ400/300.128 129 Шестерня подвійна Z=21/29 (плаСТМ.) У02715 130 Корпус передньої бабки СТМ400/300.130 131 Табличка "висока-низька" СТМ400/300.131 132 Табличка попереджувальна СТМ400/300.132 133 Шпонка призматична 5x5x40 СТМ400/300.133 134 Шпиндель STM400/300.134 135 Рукоятка СТМ400/300.135 136 Шпилька М8х60 СТМ400/300.136
137 Ступиця перемикача СТМ400/300.137 138 Важіль перемикача СТМ400/300.138 139 Гвинт установочний М5х8 СТМ400/300.139 140 Вилка перемикання швидкостей СТМ400/300.140 141 Повідець СТМ400/300.141 142 Підшипник 6001-Z У00073 143 Шестерня В/Н подвійна Z=12/20 (плаСТМ.) У01369 144 Вал шестерні В/М СТМ400/300.144 145 Ключ 4х4х45 STM400/300.145 146 Ремінь приводний 1,5Мх70х9,5 СТМ400/300.146 147 Шків ведений У01368 148 Кулька сталева 05 СТМ400/300.148 149 Пружина 00,8x4x9 СТМ400/300.149 150 Гвинт установочний М6х6 СТМ400/300.150 151 Табличка двигуна СТМ400/300.151 201 Ручка маховичка СТМ400/300.201
202 Стрижень ручки М6х40 СТМ400/300.202 203 Маховичок СТМ400/300.203
204 Гвинт установочний М6х8 СТМ400/300.204 205 Фартух каретки СТМ400/300.205 206 Підшипник 609-Z У00002 207 Шестерня Z=24 з валом СТМ400/300.207 208 Руль STM400/300.208 209 Рукоятка СТМ400/300.209 210 Ось 05x10 СТМ400/300.210
211 Напівгайка ходова СТМ400/300.211 212 Шестерня подвійна Z=l 1/54 (метал.) СТМ400/300.212 213 Ось 08x60 СТМ400/300.213
214 Муфта включення самохода СТМ400/300.214 215 Кришка СТМ400/300.215 216 Вкладиш СТМ400/300.216 217 Гвинт установочний М4х8 СТМ400/300.217 218 Гвинт М3х6 СТМ400/300.218 219 Супорт індикатора нарізування різьблення СТМ400/300.219 220.1 Шестерня змінна наріз, різьблення Z=14 СТМ400/300.220.1 220.2 Шестерня змінна наріз, різьблення Z=15 СТМ400/300.220 220.3 Шестерня змінна наріз, різьблення Z=16 СТМ400/300.220 221 Вказівник індикатора СТМ400/300.221 222 Гвинт M6x16 STM400/300.222 223 Болт М6х8 внутр. шестигр. СТМ400/300.223 224 Ручка СТМ400/300.224
225 Рукоятка з противагою СТМ400/300.225 226 Гвинт установочний М6 х 12 СТМ400/300.226 227 Шкала подачі СТМ400/300.227 228 Гвинт М4х14 СТМ400/300.228 229 Опора ггвинта поперечної подачі СТМ400/300.229 230 Гвинт поперечної подачі СТМ400/300.230 231 Гвинт М4х8 СТМ400/300.231 232 Притиск вкладиша СТМ400/300.232 233 Вкладиш, що чистить СТМ400/300.233 234 Гайка поперечної подачі СТМ400/300.234 235 Основа поперечних санок СТМ400/300.235 236 Вертлюг СТМ400/300.236 237 Гайка М4 СТМ400/300.237 238 Гвинт установочний М4х16 СТМ400/300.238 239 Болт М8х20 внутр. шестигр. СТМ400/300.239 240 Притиск вкладиша СТМ400/300.240 241 Вкладиш, що чистить СТМ400/300.241 242 Гвинт М4х6 СТМ400/300.242 243 Uglomer STM400/300.243 244 Гвинт М4х8 СТМ400/300.244 245 Гвинт установочний М5 х 10 СТМ400/300.245 246 Санки поперечні СТМ400/300.246 247 Основа поздовжніх санок СТМ400/300.247 248 Гвинт установочний М4х14 СТМ400/300.248 249 Клин напрямний СТМ400/300.249 250 Салазки поздовжні СТМ400/300.250 251 Палець настановний СТМ400/300.251 252 Болт М6х25 внутр. шестигр. СТМ400/300.252 253 Руль STM400/300.253 254 Різцеутримувач СТМ400/300.254 255 Шпилька M10х50 СТМ400/300.255
256 Гвинт поздовжньої подачі СТМ400/300.256 257 Клин напрямний СТМ400/300.257 258 Опора ггвинта поздовжньої подачі СТМ400/300.258 259 Гайка М10 СТМ400/300.259 260 Рукоятка з противагою СТМ400/300.260 261 Ручка СТМ400/300.261
262 Болт М5 х 16 внутр. шестигр. СТМ400/300.262 263 Фіксатор захисного екрану СТМ400/300.263 264 Кронштейн екрану СТМ400/300.264 265 Шайба 4 STM400/300.265 266 Гвинт М4х10 СТМ400/300.266 267 Палець Ø2,5x12 СТМ400/300.267 268 Екран захисний СТМ400/300.268 269 Планка затискна СТМ400/300.269 270 Болт М6х12 внутр. шестигр. СТМ400/300.270 271 Гайка М5 СТМ400/300.271 272 Гвинт установочний М5х10 СТМ400/300.272 301 Корпус задньої бабки СТМ400/300.301 302 Гвинт установочний М6х20 СТМ400/300.302 303 Шайба 10 STM400/300.303 304 Гайка ковпачкова M10 СТМ400/300.304 305 Сухар затискний задньої бабки СТМ400/300.305 306 Основа задньої бабки СТМ400/300.306 307 Болт M5x14 STM400/300.307 308 Втулка СТМ400/300.308 309 Гвинт пінолі СТМ400/300.309 310 Піноль задньої бабки СТМ400/300.310 311 Опорні шурупи STM400/300.311 312 Болт М4х10 внутр. шестигр. СТМ400/300.312 313 Гайка ковпачкова М8 СТМ400/300.313 314 Шпилька М8х40 СТМ400/300.314
315 Затискач СТМ400/300.315 316 Руль STM400/300.316 401 Болт М5х8 внутр. шестигр. СТМ400/300.401 402 Гільза шпонки СТМ400/300.402 403 Шестерня змінна Z=80 (плаСТМ.) СТМ400/300.403 403.1 Шестерня змінна Z=45 (плаСТМ.) СТМ400/300.403.1 403.2 Шестерня змінна Z=50 (плаСТМ.) СТМ400/300.403.2 403.3 Шестерня змінна Z=60 (плаСТМ.) СТМ400/300.403.3 404 Вісь змінної шестерні СТМ400/300.404 Екран 405 STM400/300,405 406 Гайка М8 СТМ400/300.406
407 Ось СТМ400/300.407
408 Шайба 8 STM400/300.408 409 Втулка СТМ400/300.409 410 Шайба b STM400/300.410 411 Опора ходового ггвинта ліва СТМ400/300.411 412 Шпонка призматична 4x4x8 У03405 413 Гвинт ходовий СТМ550/350 СТМ550/350.413 414 Щиток СТМ400/300.414 415 Шайба корончаста 5 СТМ400/300.415 416 Шайба пружинна 5 СТМ400/300.416 417 Опора ходового ггвинта права СТМ400/300.417 418 Масльонка 06x6.5 STM400/300.418 419 Гайка М8 СТМ400/300.419
420 Станина СТМ550/350 СТМ550/350.420
421 Рейка зубчаста СТМ550/350 СТМ550/350.421 422 Гвинт М3х16 внутр. шестигр. СТМ400/300.422 423 Гвинт обмежувальний МБХ22 СТМ400/300.423 424 Болт М8х25 внутр. шестигр. СТМ400/300.424
VIDEO
Технічні характеристики верстата СТМН-550
Найменування параметру СТМН-550
Основні параметри верстата
Найбільший діаметр заготовки над станиною, мм 180
Найбільший діаметр заготовки над супортом, мм
Найбільша довжина заготовки у центрах (РМЦ), мм 350
Рекомендована глибина точення за один прохід, мм
Максимальна глибина точення за один прохід, мм
Максимальний розмір державки різця, мм 8 х 8
Шпиндель
Діаметр наскрізного отвору в шпинделі, мм 20
Приєднання шпинделя
Число ступенів частот прямого обертання шпинделя б/с
Частота прямого обертання шпинделя, об/хв 0..2500
Диаметр токарного патрона, мм
100
Супорт (поперечний повзун). Подання
Найбільше поздовжнє переміщення каретки супорта, мм
Переміщення супорта поздовжнє на один поділ лімба, мм
Найбільше поперечне переміщення супорта, мм 65
Переміщення супорта поперечне на один поділ лімба, мм
Найбільше переміщення різцевих санчат (верхній супорт, складовий повзун), мм 35
Кут повороту різцевих санчат, град ±45°
Межі поздовжніх робочих подач супорту, мм/про
Межі кроків різьб метричних, що нарізаються, мм 0,5..2,5 мм, 9 кроків
Межі кроків різьблення дюймових, ниток на дюйм
Задня бабка
Найбільше переміщення пінолі, мм
Електроустаткування
Номінальна напруга живлення, 220 в 50 Гц
Електродвигун постійного струму головного приводу, кВт 0,55
Габарити та маса верстата
Габарити верстата (довжина ширина висота), мм 810 х 310 х 320
Маса верстата, кг 45
