СВ-141 Верстат токарний патронний з ЧПУ
опис, схеми, характеристики

СВ-141 Верстат токарний патронний з ЧПУ







Відомості про виробника токарного верстата СВ-141П

Виробник токарного верстата моделі СВ-141 - Стерлітамакський завод з виробництва високоточних верстатів ВТС , заснований у 1974 році.

В даний час на місці заводу ВТС ТОВ розташований Концерн «Інмаш» - підприємство республіки Башкортостан, що динамічно розвивається, у сфері металообробки та машинобудування, відроджене на виробничій базі колишнього Заводу високоточних верстатів (ВТС).

Основною продукцією Концерну "Інмаш" є виробництво кулькових гвинтових передач для сучасних верстатів.





СВ-141 Верстат токарний патронний з ЧПУ. Призначення та сфера застосування

Попередником токарного патронного верстата з ЧПУ СВ-141 був верстат моделі КТ-141 ПС2 , розроблений Середньоволзьким верстатобудівним заводом у 1987 році.

Токарний патронний верстат з ЧПУ СВ-141 призначений для високопродуктивної обробки деталей типу тіл обертання з конструкційних сталей, чавуну, кольорових та легких сплавів та інших матеріалів.

Токарний верстат з ЧПУ СВ-141 призначений для токарної обробки деталей складної форми в патроні або спеціальної оправки та застосовується в механічних цехах серійним та дрібносерійним виробництвом.

Принцип роботи та особливості конструкції верстата

Верстат СВ-141Ф3 оснащений 12-позиційною револьверною головкою, вісь обертання якої паралельна осі шпинделя, що розширює технологічні можливості, спрощує програмування (ріжучі кромки інструментів встановлюються в одній площині) та зменшує холости переміщення при зміні інструменту.

Супорт, що несе револьверну головку, має оригінальну конструкцію у вигляді циліндра. Циліндр розташований на чавунних санках, які переміщаються горизонтально по направляючих станини.

Гідростатичні підшипники у поздовжніх направляючих та антифрикційні матеріали у поперечних направляючих забезпечують високу плавність та точність переміщення.

Таким чином, револьверна головка переміщається:

Великий вільний простір у зоні різання забезпечує хороший схід стружки та зручність обслуговування верстата.

Завантаження та вивантаження деталей здійснюються вручну.

Клас точності верстата Н згідно з ГОСТ 8-77.

Шорсткість циліндричних поверхонь Ra 2,5 мкм.

Коригований рівень звукової потужності LpA не перевищує 105 дБа.

Рік прийняття напівавтомата до серійного виробництва - 1976.

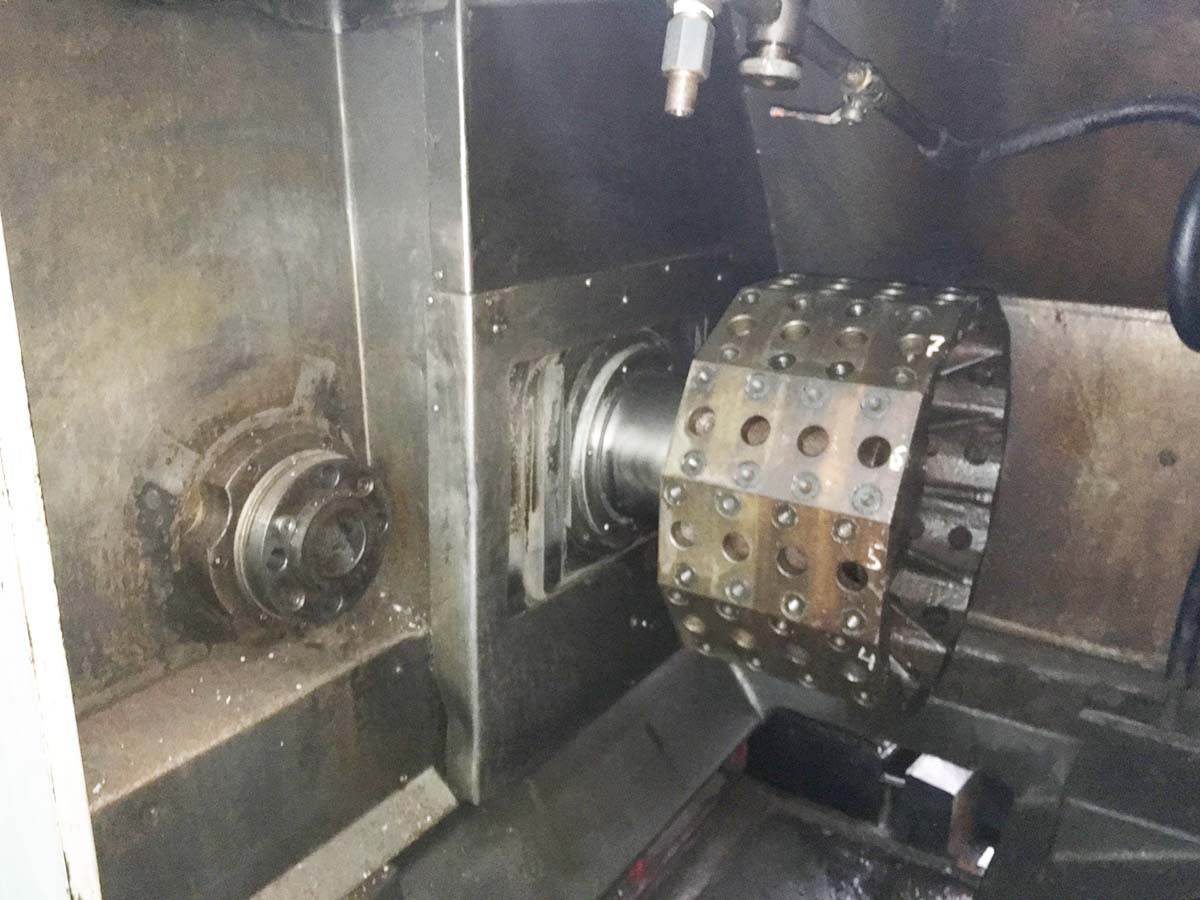

Робоча зона токарного верстата СВ-141 з 12-ти позиційною револьверною головкою

Робоча зона токарного верстата СВ-141 з 12-ти позиційною револьверною головкою

Рабочая зона токарного верстата СВ-141

Робоча зона токарного верстата СВ-141 із 12-ти позиційною револьверною головкою. Дивитись у збільшеному масштабі



Робоча зона токарного верстата СВ-141 з 12-ти позиційною револьверною головкою

Рабочая зона токарного верстата СВ-141

Робоча зона токарного верстата СВ-141 із 12-ти позиційною револьверною головкою. Дивитись у збільшеному масштабі



Посадочні та приєднувальні бази токарного верстата СВ-141. Шпіндель

Посадочні та приєднувальні бази токарного верстата СВ-141. Шпіндель

Шпиндель токарного верстата СВ-141

Посадочні та приєднувальні бази токарного верстата СВ-141. Шпіндель. Дивитись у збільшеному масштабі

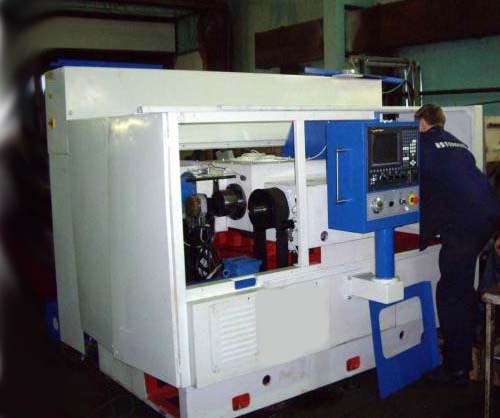

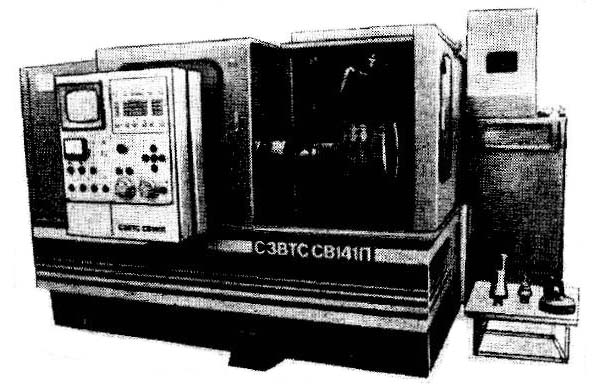

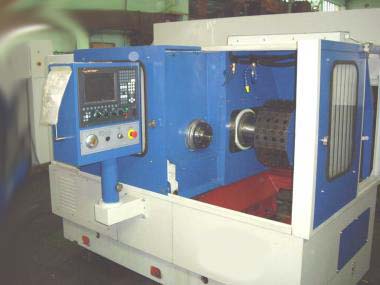

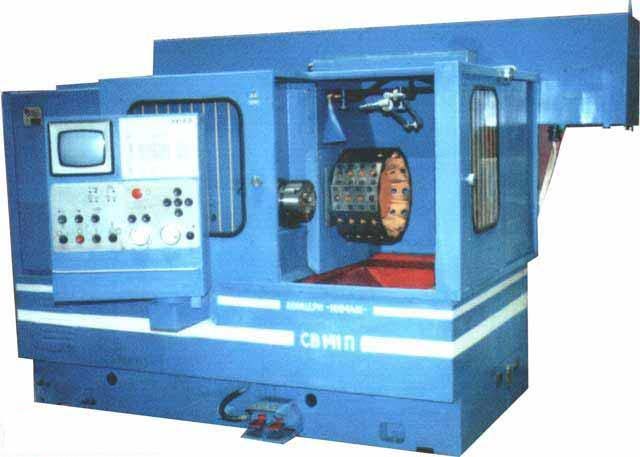

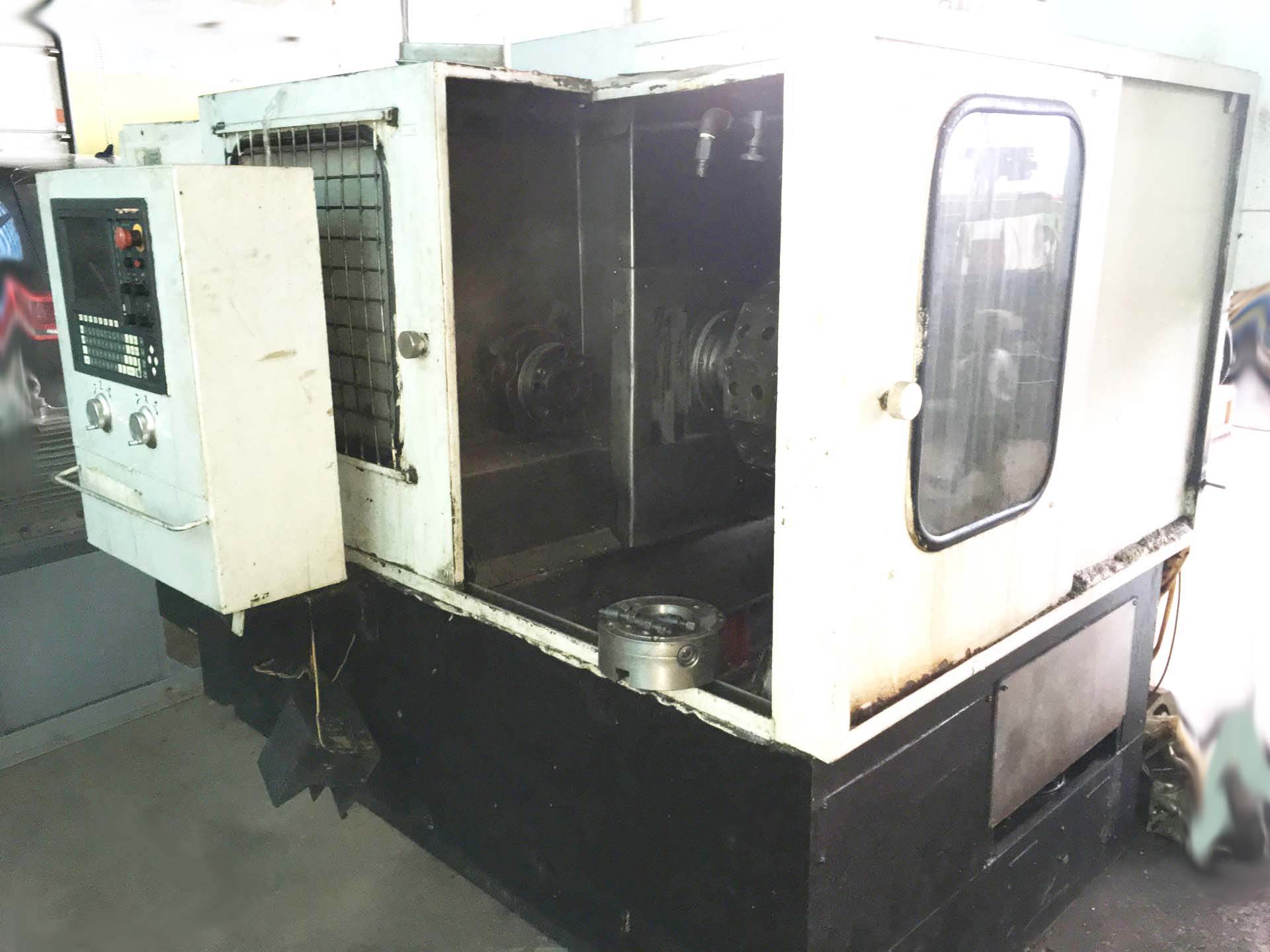

Загальний вигляд токарного верстата з ЧПУ СВ-141

СВ-141 Загальний вигляд токарного верстата з ЧПУ

Фото токарного верстата СВ-141


СВ-141 Загальний вигляд токарного верстата з ЧПУ

Фото токарного верстата СВ-141


СВ-141 Загальний вигляд токарного верстата з ЧПУ

Фото токарного верстата СВ-141


СВ-141 Загальний вигляд токарного верстата з ЧПУ

Фото токарного верстата СВ-141


СВ-141 Загальний вигляд токарного верстата з ЧПУ

Фото токарного верстата СВ-141


СВ-141 Загальний вигляд токарного верстата з ЧПУ

Фото токарного верстата СВ-141


СВ-141 Загальний вигляд токарного верстата з ЧПУ

Фото токарного верстата СВ-141



Приклад обробки напівмуфти на токарномуу верстаті СВ-141

Приклад обробки напівмуфти на токарномуу верстаті СВ-141

Приклад обробки напівмуфти на токарномуу верстаті СВ-141

Приклад обробки напівмуфти на верстаті токарномуу СВ-141. Дивитись у збільшеному масштабі



Приклад обробки заготівлі напівмуфти на верстаті токарномуу ЧПУ.

На рис. 2.9 показано налагодження для виконання основної другої токарної операції обробки напівмуфти на верстаті СВ-141.

На першій операції була оброблена одна маточина і примикаючі до неї торці; маточина і її торець на другій операції використовуються як технологічні бази.

Верстат оснащений поворотною дванадцятипозиційною різцевою головкою (вигляд А) з віссю обертання, паралельної осі шпинделя і розташованої безпосередньо над шпинделем (вісь Oг-Ог).

Для обробки напівмуфти використовуються п'ять позицій різцевої головки I, III, V, VIII і XI. З позиції 1 виконується послідовна підрізка торця обода розміром 38,5 мм і торця маточини розміром 44 мм. Різець рухається наступною, що визначається опорними точками, траєкторії: холостий хід від нульової точки по осі X до точки 1 і далі по осі Z до точки 2; робочий хід осі X до точки 3, відведення різця по точках 4 і 5; робочий хід та осі X до точки 6; відведення різця по осі Z до точки 7 і осі X до точки 8, що збігається з нульовою точкою.

Після повороту різцевої головки позицію 111 починають попереднє обточування маточини по опорних точках 2, 3, 4; холостий хід по точках 5, 6, 7; обточування фаски (точки 7, 5); чистове обточування маточини (точки 8, 9, 10); робочий хід осі X при підрізанні торця обода (точки 10 і 11); робочий хід осі Z при обточуванні обода (точки 11, 12); відведення різця по осі X (точки 12 і 13), осі Z (точки 13, 14) і по осі X в точку 15, що збігається з нулем.

З позиції V різцевої головки проводиться чорнове обточування обода по сфері, а з поз. VIII - чистове обточування сфери. З поз. XI виконують попереднє та чистове розточування посадкового отвору в напівмуфті та зняття фаски.

Исходное положение инструмента каждой позиции, т. е. положение нулевой точки его траектории, характеризуется координатами X0 і Z0. Размерная связь обрабатываемой заготовки з резцовой головкой і режущими инструментами осуществляется через расстояния X0 между осью шпинделя з заготовкой O3—O3 і осью обертання головки Oг—Oг (размер по оси X) і расстоянием Z0 от базового торца заготовки T3 до переднего (базового) торца Tv резцовой головки (размер по оси Z). Точка пересечения оси поворота Or—Or з торцовой плоскостью Tr в исходном положении определяет нулевую точку О, системы (нуль системы).

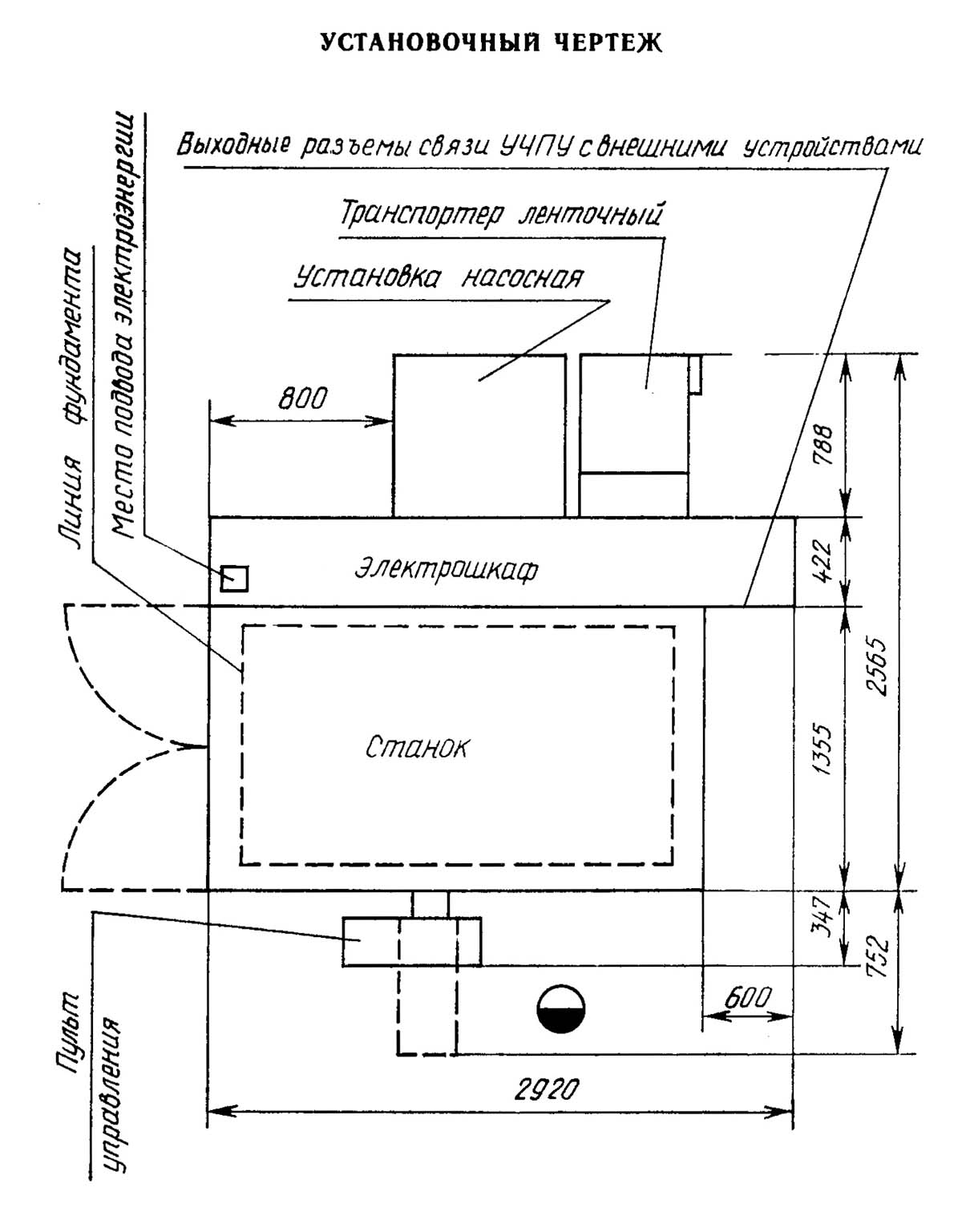

Настановне креслення токарного верстата СВ-141

Настановне креслення токарного верстата СВ-141

Настановне креслення токарного верстата СВ-141

Пример обробки полумуфты на токарному станке СВ-141. Дивитись у збільшеному масштабі










Технічні характеристики верстата СВ-141

Наименование параметра КТ-141П СВ-141П
Основні параметри верстата
Наибольший диаметр устанавливаемого вироби над станиной, мм 400 400
Наибольший диаметр обрабатываемого вироби над станиной, мм 200 200
Шпиндель
Количество рабочих швидкостей шпинделя 12 б/с
Пределы чисел оборотів шпинделя, об/мин 56..2500 40..4000
Диаметр отверстия в шпинделе, мм 52 52
Центр шпинделя передньої бабки по СТ СЭВ 147-75 Морзе №6 Морзе №6
Кінець шпинделя по ГОСТ 12593-72
Наибольший крутящий момент на шпинделе не менее, Нм (кгс*м) 600 (60)
Суппорт. Подачи
Наибольшее перемещение суппорта продольное (Z), мм 250 252
Наибольшее перемещение суппорта поперечное (X), мм 125 125
Диапазон швидкостей продольных подач, мм/мин (мм/об) 1..1200 1..10000
Диапазон швидкостей поперечных подач, мм/мин (мм/об) 1..600 1..5000
Скорость быстрых продольных перемещений (Z), м/мин 10 10
Скорость быстрых поперечных перемещений (X), м/мин 5 5
Высота резца, мм 25 25
Количество позиций на поворотной резцедержке (число инструментов в револьверній головці) 12 12
Наибольшее усилие різання в продольном направлении, Н 10000 10000
Наибольшее усилие різання в поперечном направлении, Н 5000 5000
Параметри системы ЧПУ
Обозначение системы ЧПУ Электроника Н22-1М Электроника 2Р22
Число управляемых координат 2 (разомкн) 2
Количество одновременно управляемых координат 2 2
Електроустаткування верстата
Електродвигун головного привода, кВт 15 15
Електродвигун продольных подач, кВт Шагов 1,6
Електродвигун поперечных подач, кВт Шагов 1,0
Суммарная мощность електродвигателей, кВт 20
Суммарная мощность верстата, кВт 24,53
Габарити і масса верстата
Габаритные розміри верстата з ЧПУ (длина, ширина, высота), мм 2165 х 1800 х 1750 2920 х 2450 х 1970
Масса верстата з ЧПУ, кг 5550 6100

    Список литературы:

  1. Грачев Л.Н. Конструкція і наладка верстатів з программным керуванням і роботизированных комплексов, 1986
  2. Панов Ф.С. Работа на верстатах з ЧПУ, 1984
  3. ГОСТ Р 50369—92. Электроприводы. Термины і определения, 1993. — 16 с.
  4. Завгороднев П.И. Работа оператора на верстатах з программным керуванням, 1981. — 136 с.
  5. Косовский В.Л. і др. Программное керування верстатами і промышленными роботами 1989
  6. Програмне керування верстатами та промисловими роботами : підручник / [В.Л.Косовський, Ю.Г.Козирєв, А.Н.Ковшов та ін], 1989. - 272 с.
  7. Сергієвський Л.В. Допомога наладчика верстатів з ЧПУ / Л. В. Сергієвський, В.В.Русланов, 1991. - 176 с.
  8. Солом'янців Ю.М. Керування гнучкими виробничими системами / Ю. Н. Солом'янців, В. Л. Сосонкін, 1988. - 552 с.
  9. Сосонкін В.Л. Мікропроцесорні системи числового програмного керування верстатами/В.Л. Сосонкін, 1985. - 288 с.
  10. Черпаков Б.І. Металорізальні верстати: Підручник для поч. проф. освіти / Б. І. Черпаков, Т. А. Альперович, 2004. - 368 с.
  11. Числове програмне керування верстатами /[В.Л. Сосонкін, О. П. Михайлєв, Ю. А Павлов та ін]; за ред. В. Л. Сосонкіна, 1981. - 398 с.
