Відомості про виробника круглопильного верстата Термит-150

Производителем круглопильного верстата Термит-150 является - Завод Термит, ООО (ООО Компания КировВнешТорг), г. Киров.

Производитель деревообрабатывающего оборудования под торговой маркой «Термит».

Производит верстати для переработки тонкомера, производства оцилиндрованного бревна, лесопиления. Околостаночное обладнання — бревнотаски, скребковые транспортеры, линии сотрировки бревен, рольганги.

Термит-150 Верстат круглопильный для переработки тонкомера. Назначение, область применения

Тонкомером является лес-кругляк, толщина ствола которого не превышает 300 мм в зависимости от породы.

Круглопильный верстат Термит-150 предназначен для комплексной переработки тонкомерного пиловочника в обрезной материал.

Верстат способен вырабатывать обрезной пиломатериал из пиловочника за ОДИН проход - на выходе евровагонка, паллетная доска і т.п.

Принцип роботи і особливості конструкції верстата Термит-150

Перед работой верстат Термит-150 заранее настраивается на определенный диаметр пиловочника, т.е. пиловочник предварительно требуется рассортировать.

С рольганга бревно подается на приводные рябухи - затягивающие пиломатериал в верстат.

Далее пиловочник проходит два фрезерно-брусующих вузла: первый срезает верхний і нижний горбыли, второй узел срезает кромки крайних досок.

Полученный двухкантный брус (лафет) базируясь по отфрезерованным поверхностям подаётся в пильный узел одновального типа.

После распила обрезной материал вместе з горбылём вытягивается на стол.

Таким образом, готовый пиломатериал получается за один проход. На выходе верстата - обрезная доска, два горбыля, стружка з опилками.

Аспирация (вытяжка стужки і опилок) не предусмотрена.

В станке реализованы улучшенные условия пиления:

1. Исключен контакт дисковых пил з корой, что положительно влияет на период их стойкости;

2. Исключены боковые воздействия на тело дисковий пилы за счет базирования по отфрезерованной поверхности.

Модифікації круглопильного верстата для переработки тонкомера

Вся линейка верстатів серии Термит-150 максимально оптимизирована для переработки тонкомерного пиловочника з максимально возможным полезным выходом, а соответственно і з минимальной себестоимостью готовой продукции. Общеизвестно, что на полезный выход влияет не только ширина пропила, но і наиболее оптимальные карты раскроя пиловочника, которые проектируются индивидуально для каждого заказчика. Таким образом, агрегатная обработка бревна при одновальной системе пиления, з точки зрения полезного выхода, целесообразна только по диаметр 180 мм включительно, по причине резкого падения полезного выхода при диаметрах бревна от 200 мм. Пиловочник, начиная з диаметра 200 мм в вершинной частини, целесообразно перерабатывать на агрегатных верстатах c двухвальной системой пиления или по классической технологии - з брусовкой.

Линейка верстатів Термит-150 выпускается в трех модификациях:

Термит 150Е - самая "младшая модель" предназначена для перерабоки хвойных пород тонкомера длиной по 4 метра включительно;
Термит 150Е-6 - самая распростаненная модицикация верстата, предназначенная для распиловки хвойных тонкомера длиной по 6 метров включительно;
Термит 150ЕТ-6 - модификация верстата "тяжелого" исполнения, предназначена для переработки не только мягких пород (сосна, ель, кедр, пихта, липа, осина) но і твердых пород (лиственница, береза, бук, клен). Данную модель отличают увеличенная мощность електродвигателей, усиленная конструкция быстроходных шпинделей і иные конструктивные решения, позволяющие добиться возможности переработки сложных в обработке лиственных пород древисины без снижения производительности верстата.
Термит 150ЕФГ - модификация верстата позволяющая производить обрезной пиломатериал длиной по 6 метров включительно за один проход бревна через верстат, но без сопутствующих горбылей, которые изрубаются в станке в щепу.
Термит 150ЕФГТ - модификация верстата позволяющая производить обрезной пиломатериал длиной по 6 метров включительно за один проход бревна через верстат, но без сопутствующих горбылей, которые изрубаются в станке в щепу.

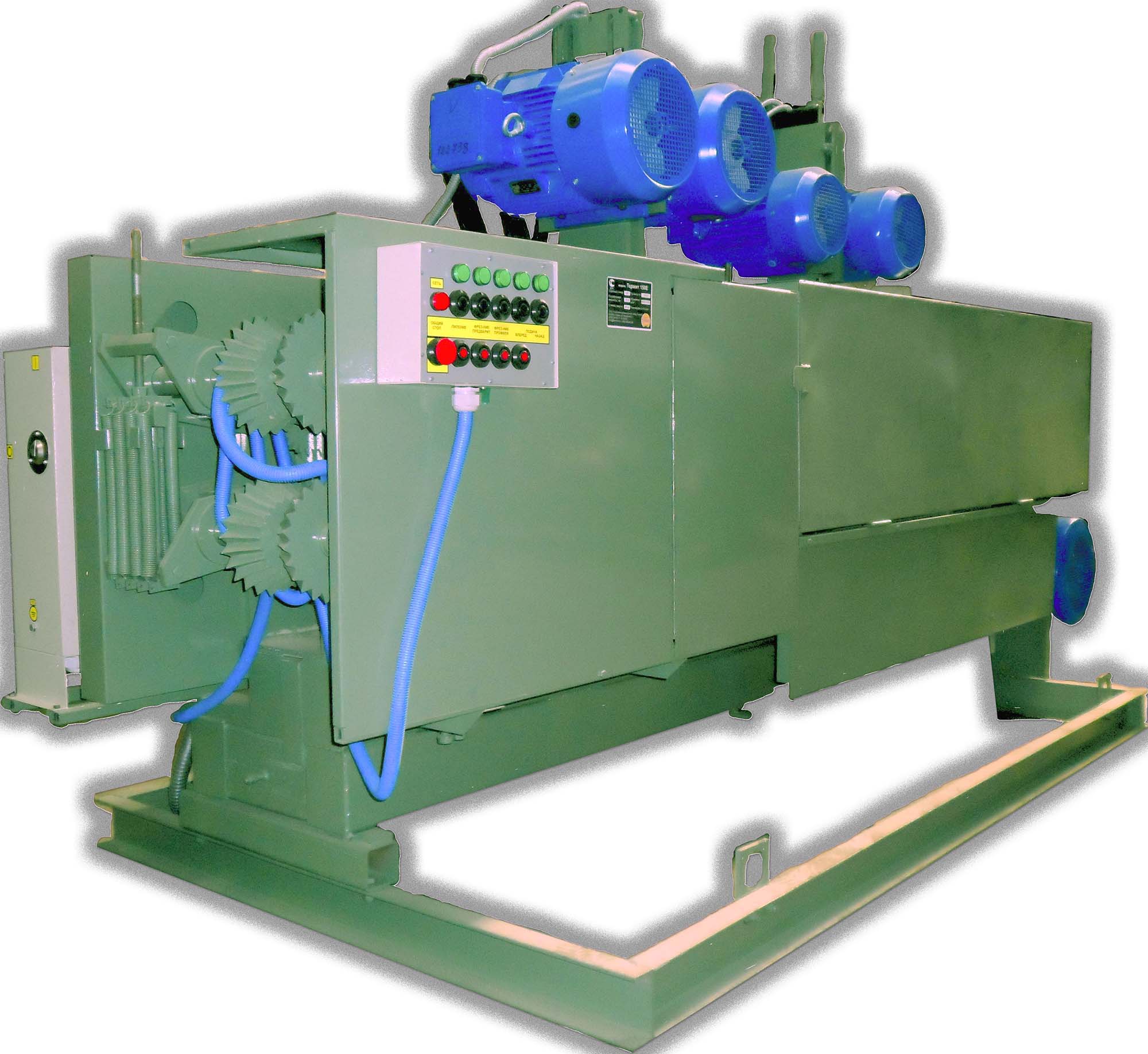

Загальний вигляд многопильного верстата для переработки тонкомера Термит-150

Фото многопильного верстата для переработки тонкомера Термит-150

Фото многопильного верстата для переработки тонкомера Термит-150 Дивитись у збільшеному масштабі

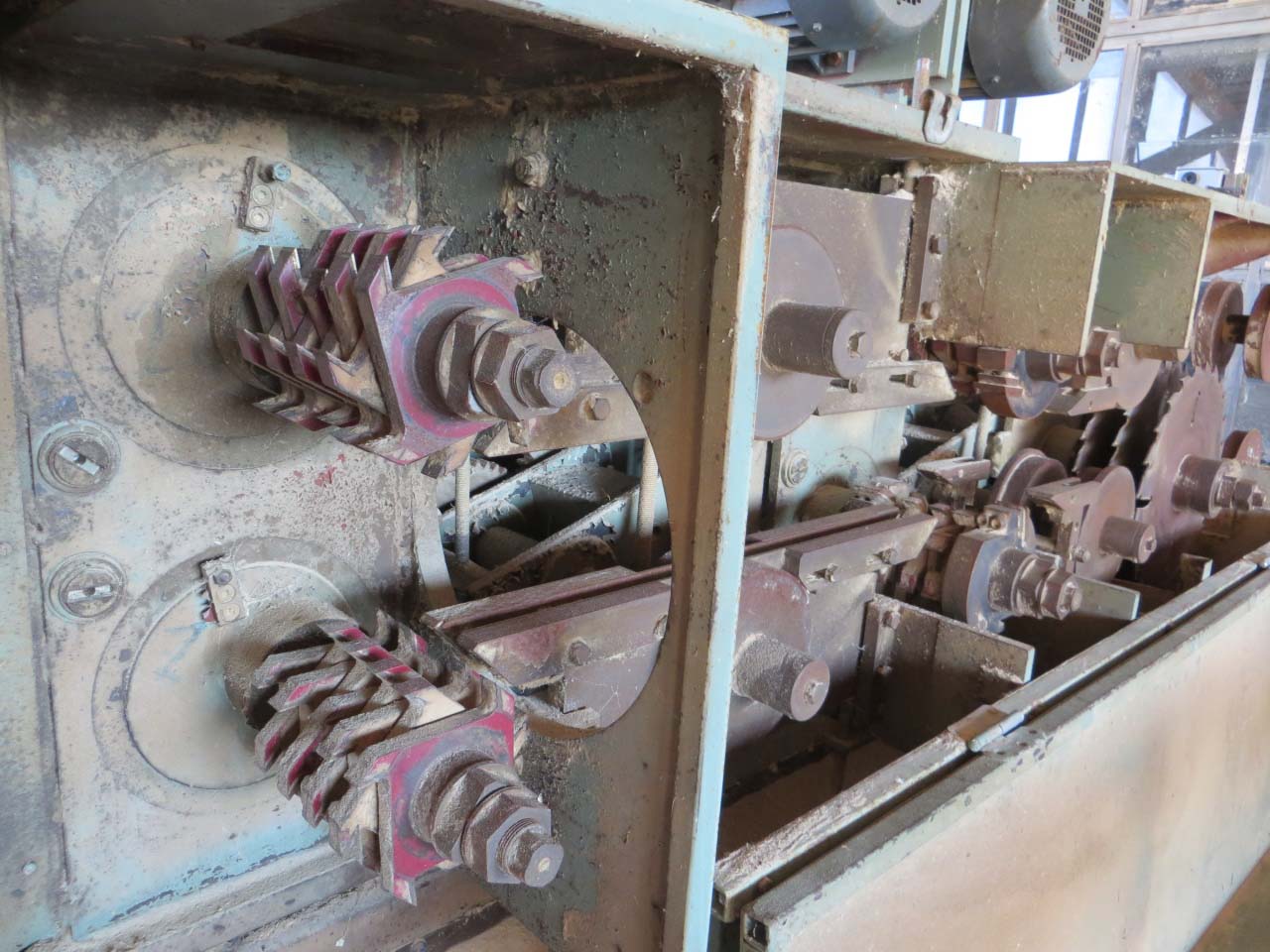

Рабочая зона многопильного верстата Термит-150

Рабочая зона многопильного верстата Термит-150 Дивитись у збільшеному масштабі

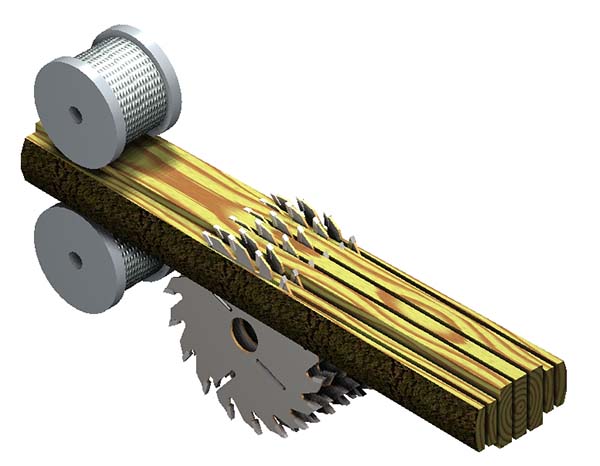

Схема распила на многопильном станке Термит-150

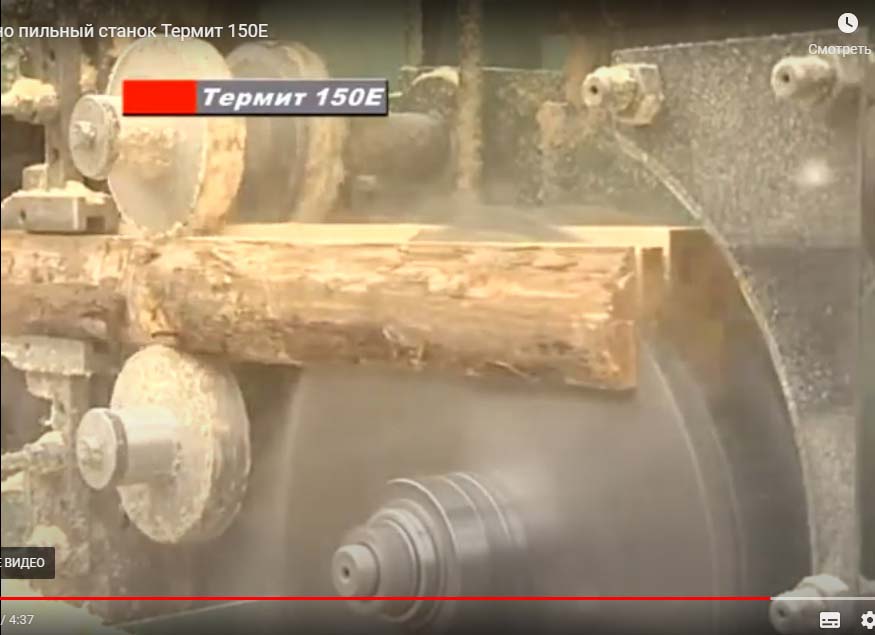

Термит-150 Верстат круглопильный для поздовжньої распиловки брусьев. Відеоролик.

Технічні характеристики верстата Термит-150Е

Наименование параметра	УПТ-250м	Термит-150е
Основні параметри верстата
Диаметр бревна наибольший в комле, мм	80..280	100..230
Наибольшая длина бревна, м	1..6,5	1,8..6
Ширина пропила, мм	60..160
Высота пропила, мм	10..160	150
Максимальный съем боковых фрез, мм	2 х 72	-
Максимальное количество устанавливаемых пил на один вал	1..6	1..6
Количество пильных валов	2	1
Диаметр пильного вала, мм	50	50
Диаметр пильных дисков, мм	250	400х50х2,6(4,0) 450х50х2,8(4,2)
Скорость подачі материала, м/мин	0..13	4; 6; 8; 12
Частота обертання пильного вала, об/мин	3000
Електроустаткування верстата
Род тока питающей сети	380В 50Гц	380В 50Гц
Количество електродвигателей на станке, шт	7
Електродвигун пилы, кВт (об/мин)	18,5 (3000) х2	37
Електродвигун фрезы, кВт (об/мин)	18,5 (3000) х2	18 (3000) х2
Електродвигун фрезы второго ряда, кВт (об/мин)	-	11 (3000) х2
Електродвигун приводу подачі (рябухи), кВт	1,5	1,5
Електродвигун приводу цепной подачі, кВт	2,2
Електродвигун приводу системы аспирации (вытяжки опилок), кВт	11
Габарит і масса верстата
Габарит верстата (длна х ширина х высота), м	14,4 х 1,4 х 1,5	5,100 х 1,675 х 2,100
Масса верстата, кг	1950	3500
