ТС-6010С Верстат заточувальної настільний
схеми, опис, характеристики

Постачальником заточувального верстата ТС-6010С є компанія Штурм ГК, ТОВ Москва. Адреса сайту: http://sturmtools.ru

На російському ринку компанія з'явилася 2003 року. Виробництво інструменту розміщено на китайських заводах.

Всього в асортиментному портфелі компанії чотири торгові марки, які дозволяють повністю охопити середній та низький ціновий сегмент ринку інструменту професійної та побутової сфери:

• Sturm (Штурм)
• BauMaster
• Союз
• Енергомаш

Енергомаш ТС-6010С Верстат заточувальний настільний. Призначення, сфера застосування

Даний верстат є верстатом класу «хобі», і призначений для індивідуального (побутового) застосування, тобто за своїми конструктивними особливостями та технічними характеристиками верстат не призначений для використання на виробництві.

Верстат призначений для роботи від однофазної мережі змінного струму напругою 220 ± 10 % і частотою 50 Гц.

Верстат призначений для експлуатації у таких умовах:

• температура довкілля від +5 до +35 °С
• відносна вологість повітря до 80 % за температури 25 °С

Комплектність поставки багатоцільового заточувального верстата ТС-6010С:

1. Блок заточування свердел
2. Блок заточування ножів та ножиць
3. Блок заточування стамесок, зубил та лез
4. Силовий блок

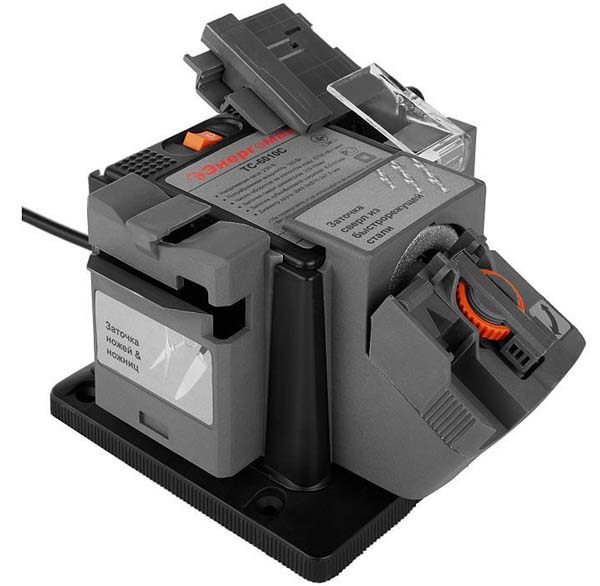

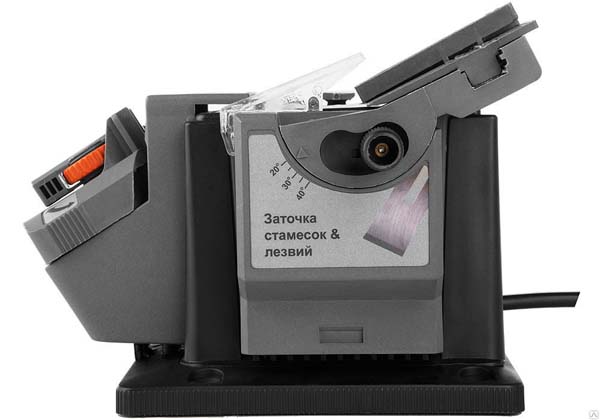

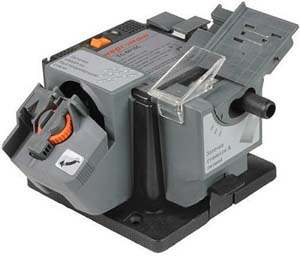

Загальний вигляд заточувального верстата ТС-6010С

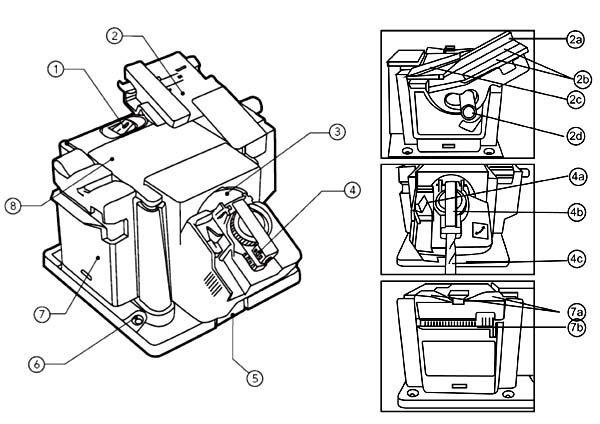

Розташування складових частинин заточувального верстата ТС-6010С

Специфікація складових частинин заточувального верстата ТС-6010С

1. Вимикач
2. Блок заточування стамесок, зубил та лез
• 2a. Вузька направляюча стамесок та зубил
• 2b. Магніти
• 2c. захист
• 2d. Ручка регулювання кута

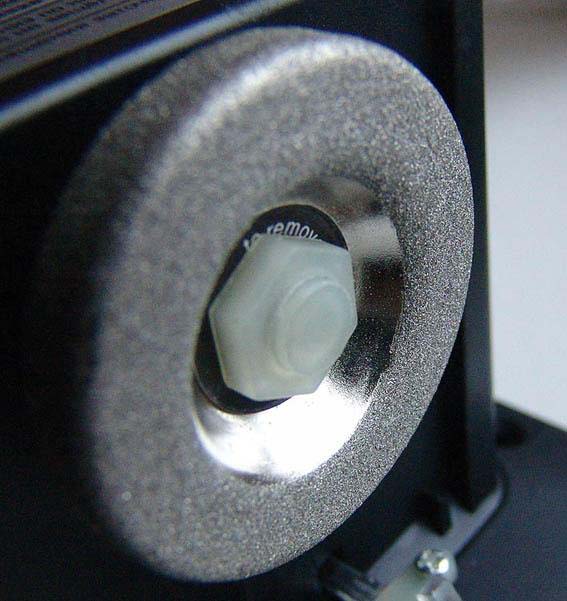

3. Шліфувальне коло

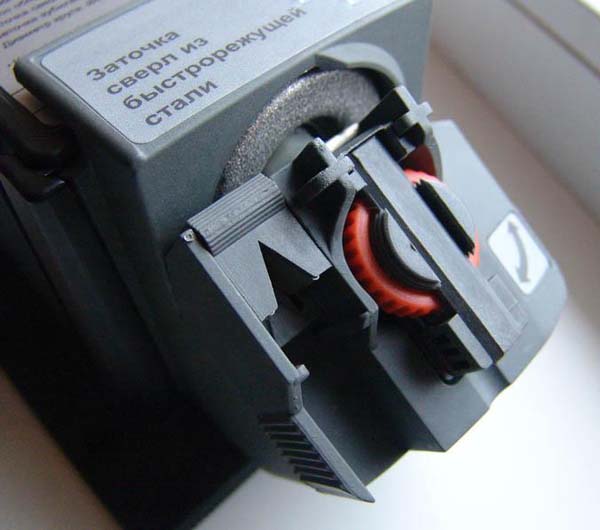

4. Блок заточування свердел
• 4a. V-подібна напрямна
• 4b. Вузол заточування свердл
• 4c. Свердло (не входить до комплекту)
5. Фіксатор блоку
6. Монтажний отвір
7. Блок заточування ножів та ножиць
• 7a. Щілина для заточування ножів
• 7b. Щілина для заточування ножиць
8. Силовий блок

Технічні характеристики заточувального верстата Енергомаш ТС-6010С

Найменування параметру	ТС-6010С
Основні параметри верстата
Діаметр шліфувального круга, мм	Ø49,3xØ10,2x7,5
Зернистость шлифовального круга	180
Заточення свердлів діаметром, мм	2..10
Заточення зубил та лез шириною, мм	6..51
Електроустаткування
Номінальна напруга живлення,	220 в 50 Гц
Електродвигун головного приводу, Вт	100
Число оборотів електродвигуна на холостому ході, об/хв	6700
Габарити та маса верстата
Габарити верстата (довжина ширина висота), мм	180 х 200 х 150
Маса верстата, кг	1,8
