ТШ-3.20 Верстат точильно-шліфувальний (наждак) на тумбі
схеми, опис, характеристики

Відомості про виробника точильно-шліфувального верстата моделі ТШ-3.20

Виробником точильно-шліфувального верстата моделі ТШ-3.20 є Станкоград ТОВ ВКФ м. Челябінськ, заснований у 2011 році (присвоєний ІПН 7449104230, ОГРН 1117449003210). Адреса сайту: https://pkfstankograd.ru

ТШ-3.20 Верстат точильно-шліфувальний підлоговий. Призначення, сфера застосування

Точильно-шліфувальний верстат ТШ-3.20 (ТШС 400.1) та його модифікації має два абразивні круги і призначений для виконання різних слюсарних робіт (зняття задирок, зняття фасок, обдирки тощо), заточування різних видів верстатного інструменту (різці, свердла, фрези і т.п.) та заточування слюсарного інструменту.

Верстати ТШ-3.20 можуть використовуватися в будь-якій галузі промисловості для заточування ручного та верстатного інструменту, обробки збірних та зварних конструкцій, обробки виробів із порошкових матеріалів тощо.

Підлогові точильно-шліфувальні верстати моделей ТШ 3 , ТШ 3.20 , ТШ 3.25 , ТШ 3.35 , призначені для виконання:

• різних слюсарних робіт (зняття задирок, зняття фасок, обдирки тощо)
• заточування різних видів верстатного інструменту (різці, свердла, фрези тощо)
• заточування слюсарного інструменту

Принцип роботи та особливості конструкції верстата

Верстат ТШ-3.20 виробляється відповідно до вимог ТУ 3813-003-91333670-2016 "Верстат обдирно-шліфувальний".

Підлогові та настільні точильно-шліфувальні верстати випускаються різних типів, виходячи з їх призначення:

• професійне промислове обладнання, що має різні варіанти комплектації, діаметр кіл – від 350 мм;
• напівпрофесійне обладнання середніх розмірів виконання, діаметр кіл від 180 до 350 мм;
• невеликі настільні верстати, призначені для періодичної експлуатації, кола мають діаметр 100-180 мм.

Основні моделі верстатів, що випускаються підприємством:

• Точильно-шліфувальний верстат ТШ 1 використовується в роботі слюсарів для зняття фасок та шліфування. Існують різні типи виконання, наприклад, точильно-шліфувальний верстат ТШ 1.20 має обмежувачі кута повороту.
• Верстат точильно-шліфувальний ТШ 2 застосовується для заточування та шліфування в промисловості. Устаткування має різну комплектацію, наприклад, верстат точильно-шліфувальний ТШ 2.20 має кінцеві вимикачі.
• Верстат точильно-шліфувальний ТШ 3 широко використовується для заточування інструментів обробки металокераміки. Ця модель більш габаритна та потужна.
• Верстат точильно-шліфувальний ТШ 4 – модель для професійного застосування, великовагова, потужна та великогабаритна. Також існують варіанти виконання, так верстат точильно-шліфувальний ТШ 4 ісп 01 має схожі розміри та потужність, але діаметр ріжучого інструменту більший.

Комплект поставки:

• Верстат у зборі;
• Шліфувальні круги (400х40х127 2шт., встановлені на верстаті);
• Світильник місцевого освітлення;
• Захисні екрани (2 шт., встановлені на верстаті);
• Технічна документація (паспорт, посібник з експлуатації тощо) та додаткові комплектуючі відповідно до договору на поставку;

Додаткові пристрої (опція)

• Пристрій відключення електродвигуна під час підняття захисного екрану (блокування)
• Установка вентиляційна пиловловлююча (агрегат пиловловлюючий) ПП-750/У
• Установка вентиляційна пиловловлююча (агрегат пиловловлюючий) ПЦ-750/У

Загальний вигляд точильно-шліфувального верстата ТШ-3.20

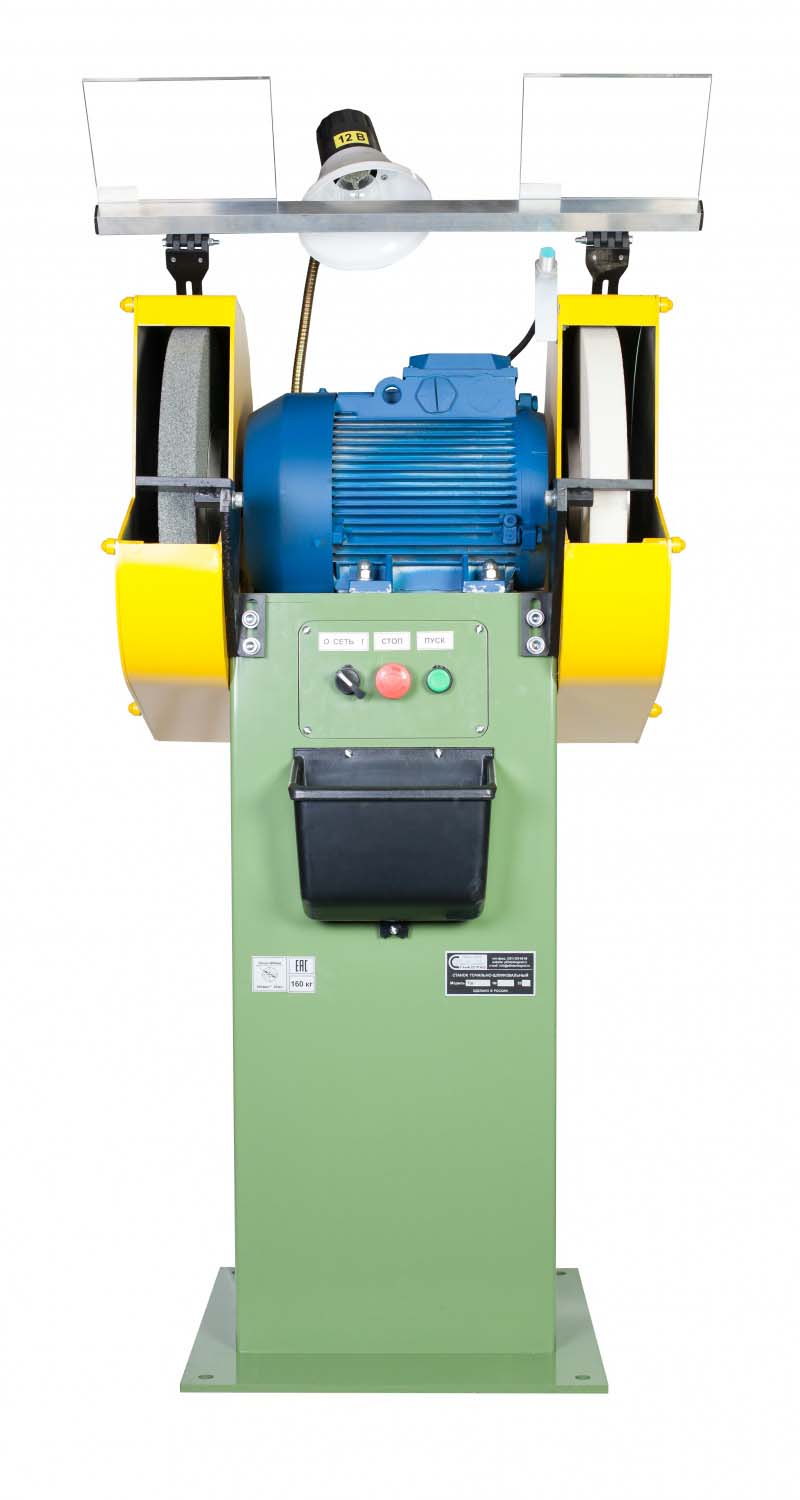

Фото точильно-шліфувального верстата ТШ-3.20

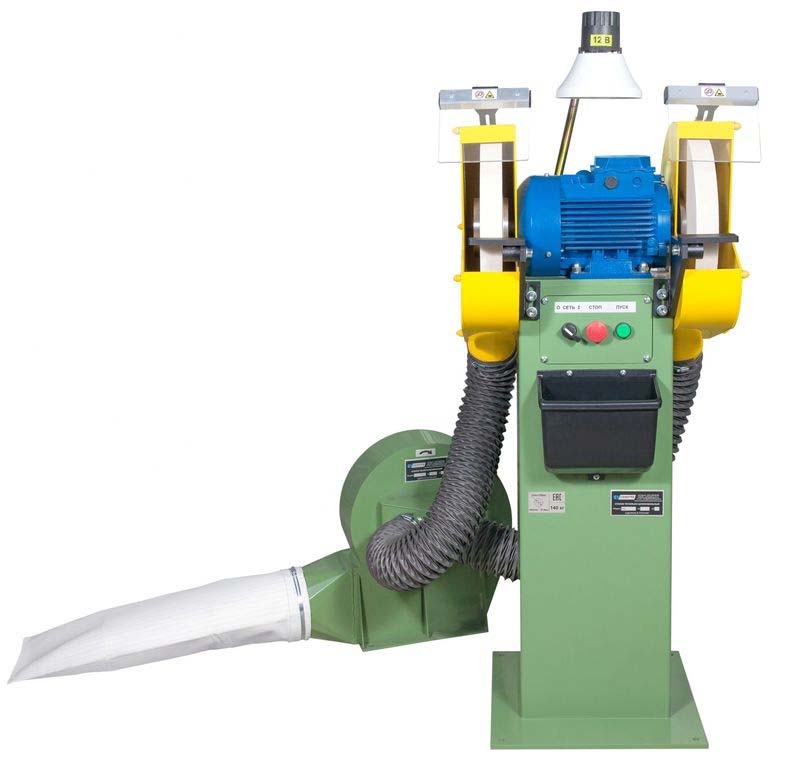

Фото точильно-шліфувального верстата ТШ-3.20

Фото точильно-шліфувального верстата ТШ-3.20. Дивитись у збільшеному масштабі

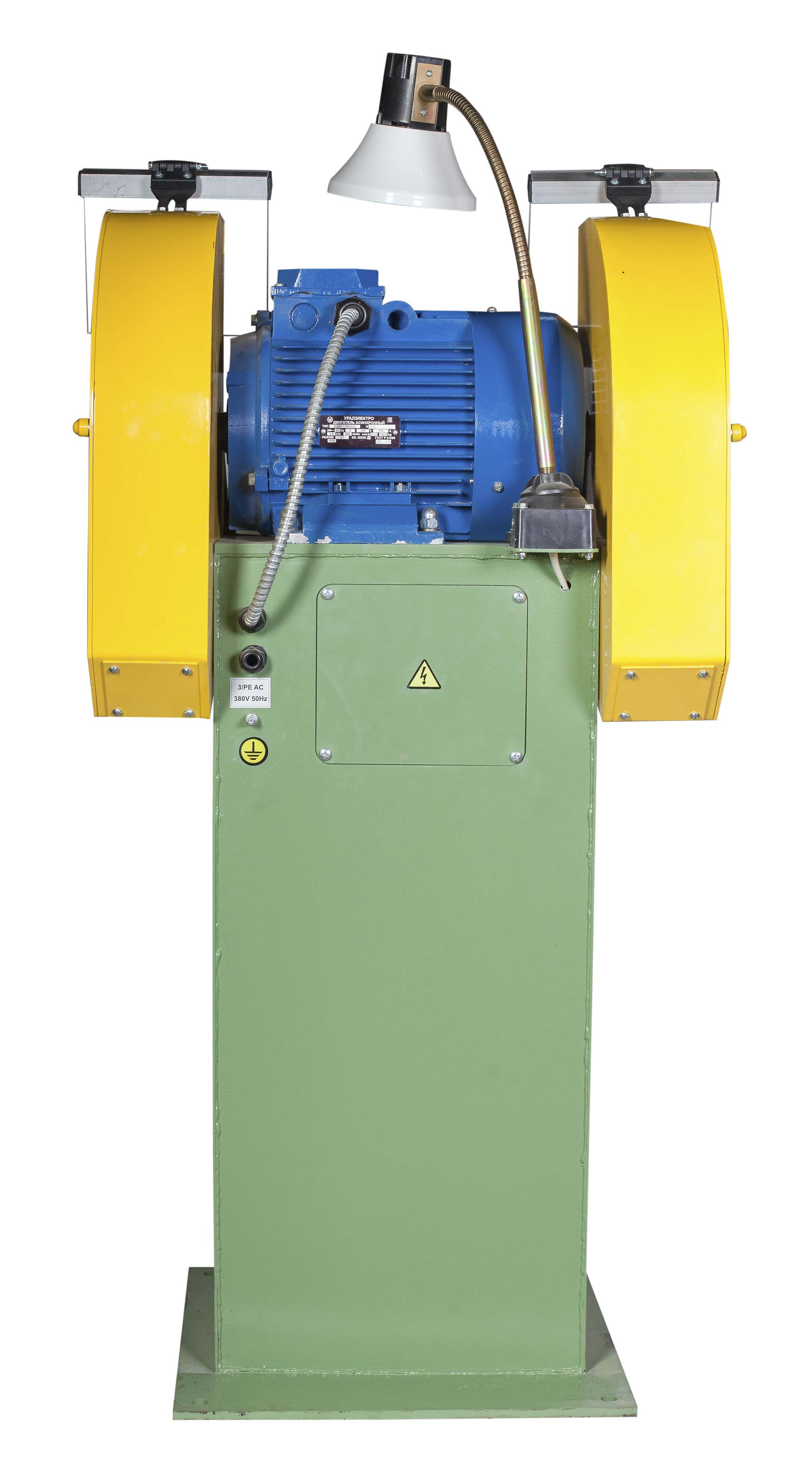

Фото точильно-шліфувального верстата ТШ-3.20

Фото точильно-шліфувального верстата ТШ-3.20. Дивитись у збільшеному масштабі

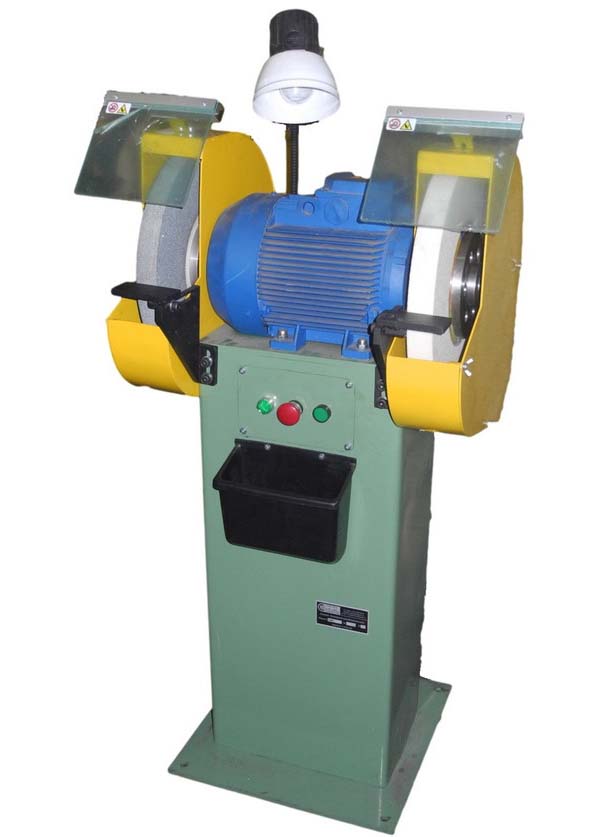

Фото точильно-шліфувального верстата ТШ-3.20

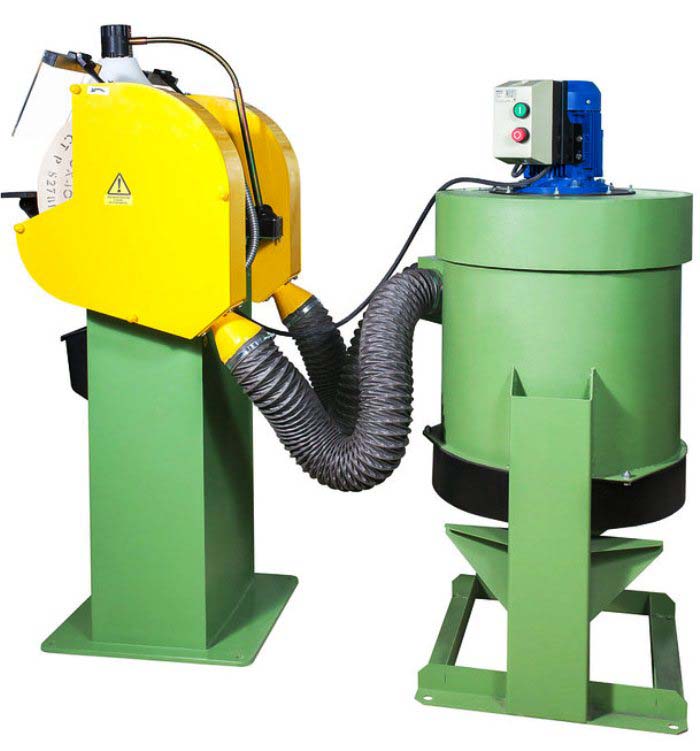

Фото точильно-шліфувального верстата ТШ-3.25

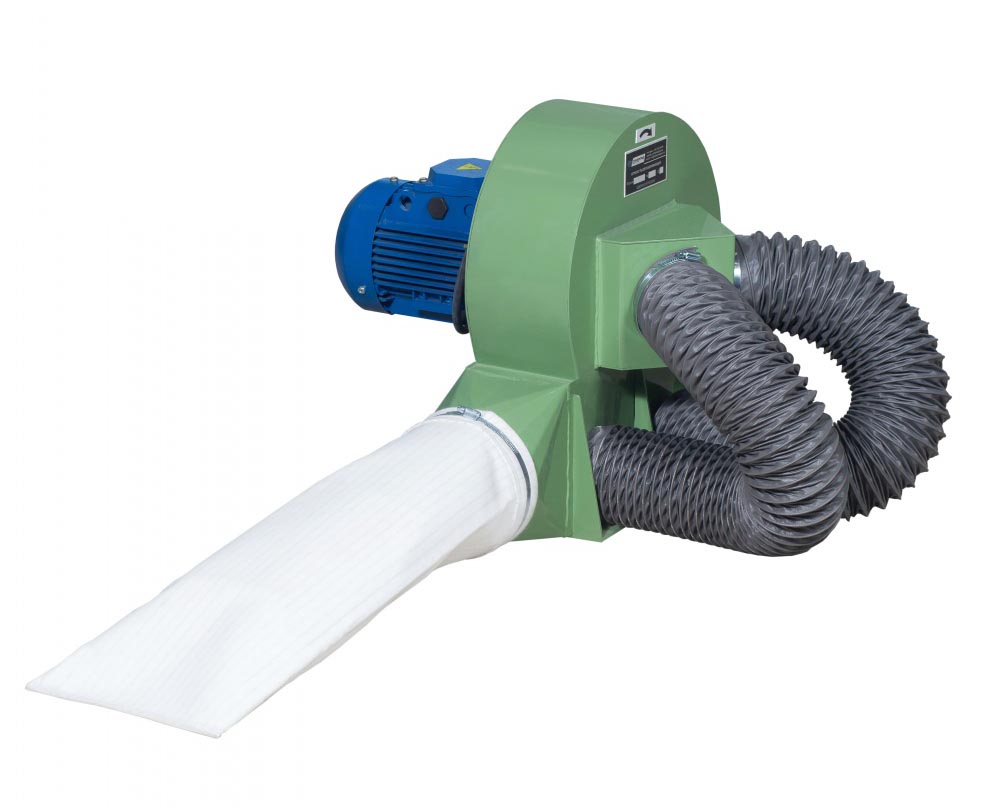

Фото установки вентиляційної пиловловлюючої ПП-750У

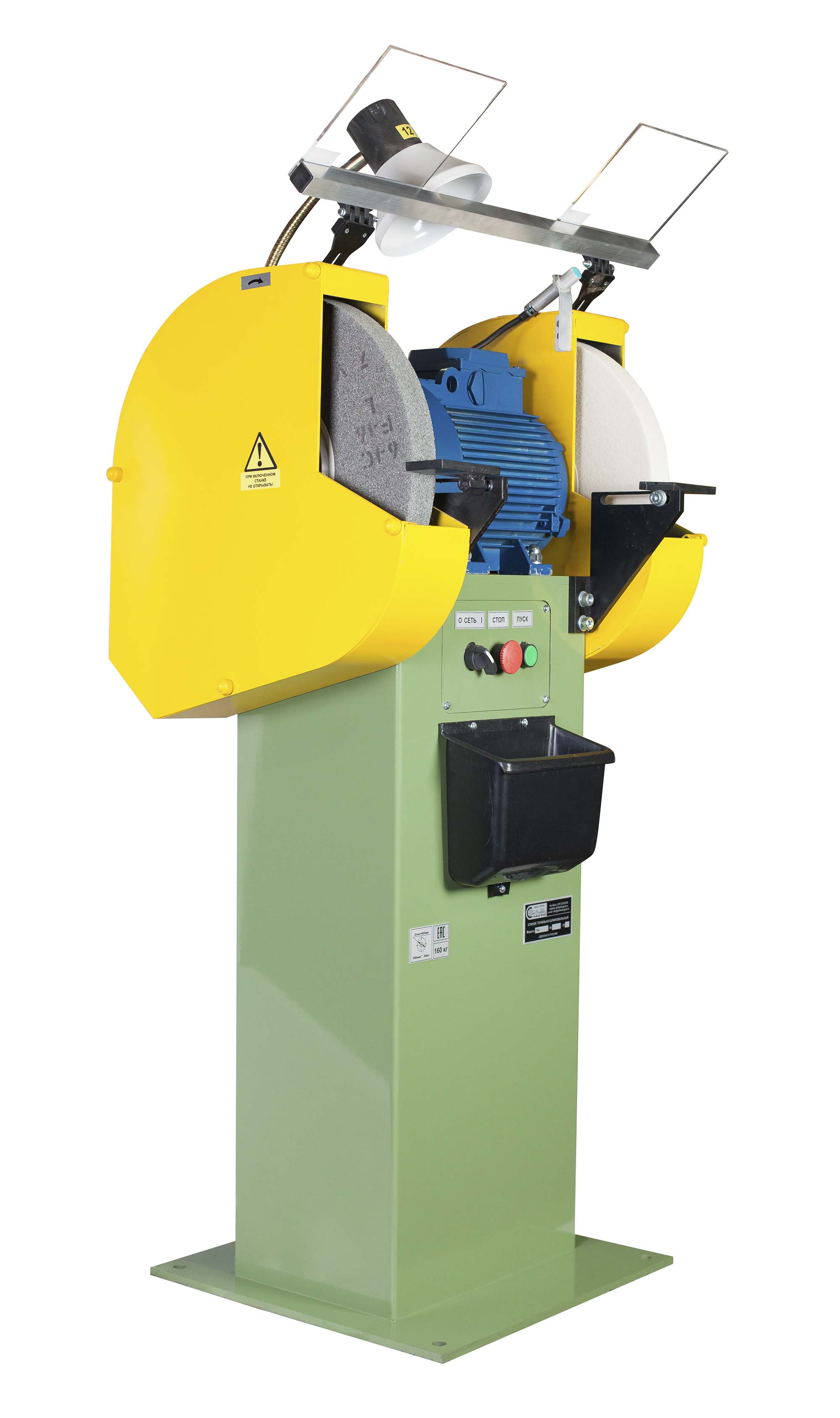

Фото точильно-шліфувального верстата ТШ-3.25

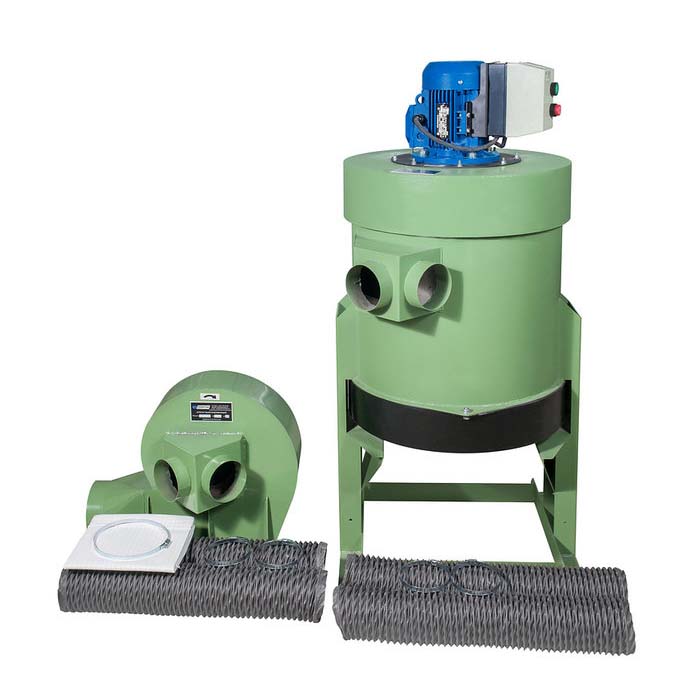

Фото установки вентиляційної пиловловлюючої ПЦ-750У (370.П16)

Технічні характеристики точильного шліфувального верстата ТШ-3.20

Найменування параметру	ТТГ-1	ТТГ-2	ТТГ-3	ТТГ-4	ТШ-4.01
Основні параметри верстата
Найбільший зовнішній діаметр кола, мм	250	300	400	400	600
Висота кола, мм	40	40	40	50	50
Посадковий діаметр кола, мм	76	76	127	203	203
Діаметр зношеного кола, мм	150	150	240	-	-
Клас дисбалансу	1, 2	1, 2	1, 2	1, 2	1, 2
Висота центрів від основи, мм	322	952	974	900	900
Шпидель
Частота обертання, 1/хв.	1440	1440	1000	1440	1000
Максимальна швидкість різання, м/с	19,5	23,5	20	30	32
Електроустаткування
Мережа живлення	~380 В 50 Гц	~380 В 50 Гц	~380 В 50 Гц	~380 В 50 Гц	~380 В 50 Гц
Електродвигун приводу, кВт	2,2	2,2	3,0	7,5	7,5
Габарити та маса верстата
Габарити верстата (довжина ширина висота), мм	554 х 377 х 588	550 х 450 х 1153	690 х 492 х 1270	1014 x 676 x 1301	1014 х 815 х 1475
Маса верстата, кг	61	102	170	510	570
