УБДН-1 Верстат комбинированный деревообрабатывающий
Схеми, опис, характеристики

Відомості про виробника комбинированного деревообрабатывающего верстата УБДН-1

Производителем комбинированного деревообрабатывающего верстата УБДН-1 является Завод ЭлекроТяжМаш, г. Харьков

УБДН-1 Верстат бытовой комбинированный деревообрабатывающий. Назначение, область применения

Верстат деревообрабатывающий настільний УБДН-1 представляет собой компактное настольное пристрій для обробки пиломатериалов хвойных і лиственных пород.

Верстат деревообрабатывающей УБДН-1 предназначен для выполнения следующих работ:

• раскрой пиломатериалов, толщиной не более 25 мм
• фугование пиломатериалов, шириной не более 100 мм
• сверление отверстий диаметром не более 6 мм
• фрезерование пазов шириной не более 6 мм
• токарная обработка заготовок диаметром не более 70 мм
• заточка инструмента

Верстат должен експлуатироваться в закрытых сухих бытовых помещениях, кpoме жилых. После 15 минут роботи останавливайте пристрій на 10 мин для охлаждения двигуна. Через каждые 500 час. роботи пристроя необходимо производить смазку підшибників фуговального барабана і електродвигуна.

Для змазки підшибників фуговального барабана необходимо: отвернуть гайки 20, снять крышки 21, удалить старую смазку і заполнить подшипник новой в количестве 3—5 граммов на подшипник.

Смазку підшибників електродвигуна производить в мастерских по ремонту бытовой техники.

В качестве змазки можно применять любую смазку для підшибників качения.

Виконання по степени защиты влаги - незащищенное.

Верстат УБДН-1 може работать в следующих условиях.

• высота над уровнем моря - до 1000 м;
• температура окружающего воздуха - от плюс 5 до плюс 40 °С;
• относительная влажность окружающего воздуха - не более 80% при температуре плюс 20 °С.

Питание і керування електродвигуном машины осуществляется от однофазной сети переменного тока номинальным напряжением 230 В частотой 50 Гц. Машины не требуют стационарного заземления.

Опис конструкції деревообрабатывающего верстата УБДН-1

Пристрій состоит из сборного корпуса, в котором установлен приводной асинхронный однофазный електродвигатель. Система крепления двигуна — «мягкая». Вращение от двигуна на вал фуговального барабана осуществляется з помощью клиноременной передачи. Шкив на валу двигуна изготовлен из изоляционного материала. Корпус пристроя изолирован от токоведущих частин двойной изоляцией. При ремонтi приводу двойную изоляцию необходимо сохранять. Выступающие концы вала фуговального барабана служат для установки различных сменных инструментов і пристосувань. В средней частини вала установлен барабан з закрепленными на нем ножами для фугования пиломатериалов. Кроме етого, к корпусу пристроя крепятся стол для фрезерных і сверлильных работ і токарное пристрій.

Увімкнення пристроя производится выключателем, находящимся на боковой стенке пристроя.

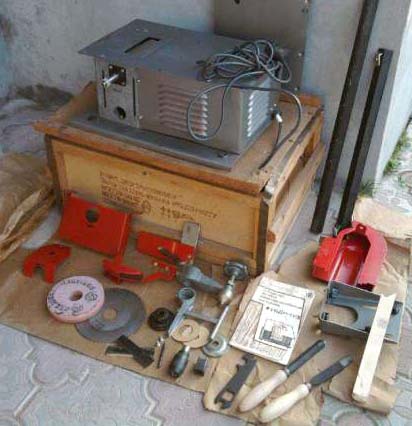

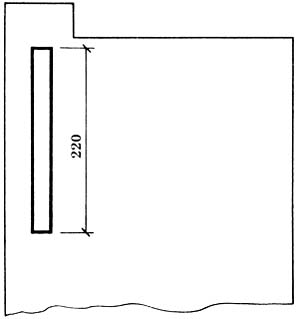

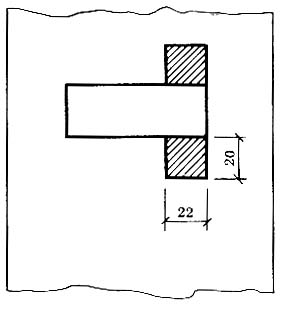

Комплект поставки деревообрабатывающего верстата УБДН-1

1. Пристрій в сборе - 1 шт
2. Ящик упаковочный - 1 шт

Приспособления:

3. Плита верхняя з защитным козырьком рис.1 + поз.3,2,5 - 1 шт
4. Угольник рис.1 + поз.1 - 1 шт
5. Стол з упорами рис.4 поз.24,25,26 - 1 шт

Приспособление для производства токарных работ, в которое входит:

6. Труба рис.5 + поз.35 - 1 шт
7. Кронштейн рис.5 + поз.34,29 - 1 шт
8. Стойка рис.5 + поз.33,30,31 - 1 шт
9. Втулка рис.5 + поз.28 - 1 шт

Приспособление для заточки инструмента, в которое входят:

10. Кожух шлифовального круга рис.6 поз.37,38,39 - 1 шт
11. Втулка рис.1,6 + поз.10 - 1 шт
12. Шайба стальная рис.1,6 + поз.11 - 1 шт
13. Шайба картонная рис.6 + поз.40 - 1 шт
14. Шайба картонная рис.6 + поз.42 - 1 шт
15. Гайка М12 рис.1,6 + поз.9 - 1 шт

Вспомогательные приспособления:

16. Толкатель рис.3 + поз.18 - 1 шт
17. Защитное ограждение фуговального барабана рис.3 + поз.19 - 1 шт
18. Защитное ограждение сверлильного патрона рис.4 + поз.22 - 1 шт
19. Кожух дисковий пилы рис.1 + поз.7 - 1 шт
20. Винт М 6х12 - 1 шт

Инструменты:

21. Пила дискова рис.1 + поз.8 - 1 шт
22. Круг шлифовальный ПП 125х20х32=Э=К рис.6 + поз.41 - 1 шт
23. Фреза кінцівая - 1 шт
24. Резец для токарных работ рис.5 + поз.36 - 2 шт
25. Нож строгальный рис.2 + поз.13 - 2 шт

Вспомогательные инструменты:

26. Патрон сверлильный рис.4 + поз.23 - 1 шт
27. Ключ спеціальний - 1 шт
28. Руководство по експлуатации - 1 шт

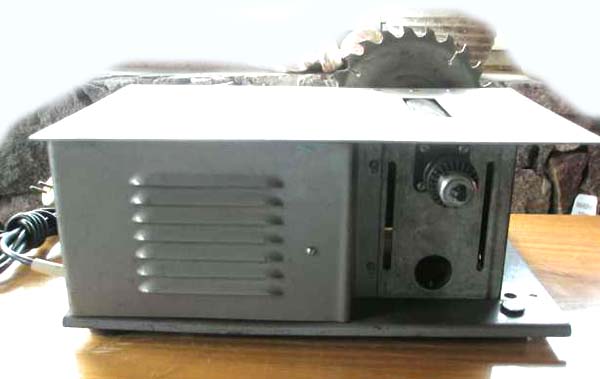

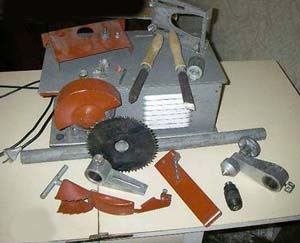

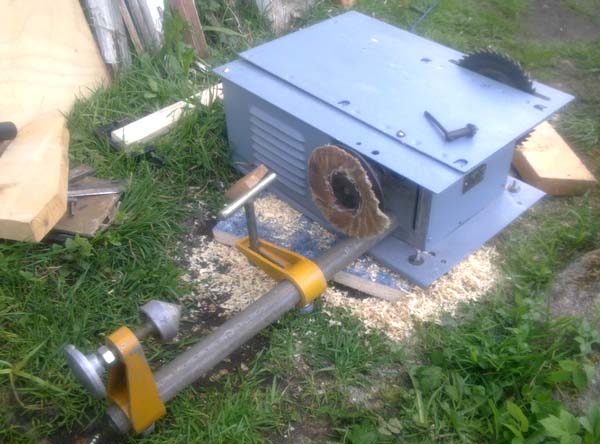

УБДН-1 Загальний вигляд комбинированного деревообрабатывающего верстата

Фугование пиломатериалов на комбинированном станке УБДН-1

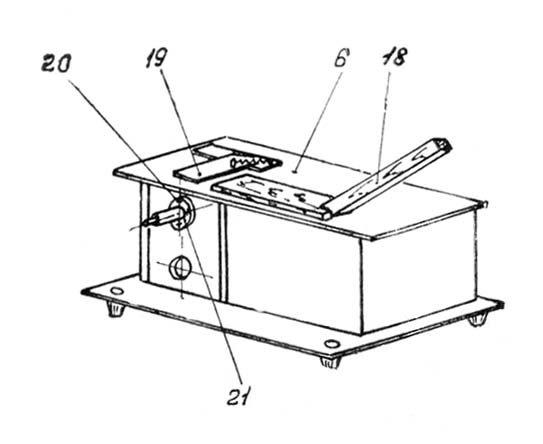

Список деталей для фугования на комбинированном станке УБДН-1 (рис.3)

• 6 — плита
• 18 — толкатель
• 19 — ограждение фуговального барабана
• 20 — гайка
• 21 — крышка підшипника

Для Фугования пиломатериалов на комбинированном станке УБДН-1 необходимо:

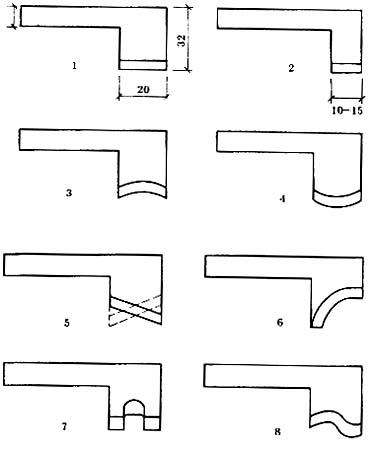

1. Установить ножи согласно рис. 2;
2. Установить защитное ограждение 19 фуговальных ножей. При етом шип ограждения должен войти в отверстие плиты 6;
3. Закрепить ограждение винтом М6, который устанавливается при повороте защитной планки (красного цвета) до упора по часовий стрелке;
4. Включить пристрій і осуществить подачу пиломатериала

При подаче пиломатериала планка красного цвета защитного ограждений 19 отходит, открывая фуговальные ножи. После прохода материала под действием пружины планка возвращается в исходное положение, закрывая ножи, предохраняет руки в опасной зоне.

Сверление і фрезерование пиломатериалов на комбинированном станке УБДН-1

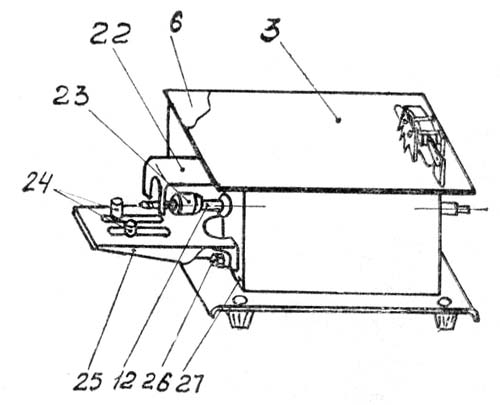

Список деталей для сверления і фрезерування на комбинированном станке УБДН-1 (рис.4)

• 3 — плита верхняя
• 6 — плита
• 12 — вал
• 22 — ограждение патрона
• 23 — патрон
• 24 — упоры
• 25 — стол
• 26 — фиксатор
• 27 -стойка

Для выполнения cверления і фрезерування пиломатериалов на комбинированном станке УБДН-1 необходимо:

1. Отвернуть 6 винтов крепления плиты 6 і снять ее. Отвернуть со стола 25 установленные на нем два фиксатора 26 з гайками М6 Гайки завести в прорези, имеющиеся з внутренней стороны стойки 27 і прикрепить к стойке 27 стол 25 при помощи фиксаторов 26, ввернув их в гайку сквозь отверстия в стенке стола 21>,
2. Установить защитное ограждение 22. Для етого направляющие штыри ограждения 22 вставить в прорези стойки 27, установить о внутренней стороны штырей шайбы і зашплинтовать их приложенными шплинтами. При установці ограждения 22 пружины должны остаться снаружи пристроя.
3. Поставить стол 25 на необходимую высоту, упоры 24 на необходимую глубину сверления (фрезерування)
4. После етого установить на место плиту 6, предварительно заведя уголок ограждения 22 в пазы етой плиты
5. Установить плиту 3 в нерабочее положение (см. рис. 4)
6. Насадить на конічний конец вала 12 сверлильный патрон 23 і укрепить в нем сверло (фрезу)
7. Включить пристрій і осуществить подачу материала

Если сверло заклинило і вал остановился, необходимо немедленно выключить пристрій і осторожно вынуть сверло.

Токарная обработка на комбинированном станке УБДН-1

Список деталей для токарной обробки на комбинированном станке УБДН-1 (рис.5)

• 12 — вал
• 28 — втулка
• 27 — стойка
• 29 — подручник
• 30 — конус
• 31 — гайка
• 32 — маховик
• 33 — стойка
• 34 — кронштейн
• 35 — труба
• 36 — різець

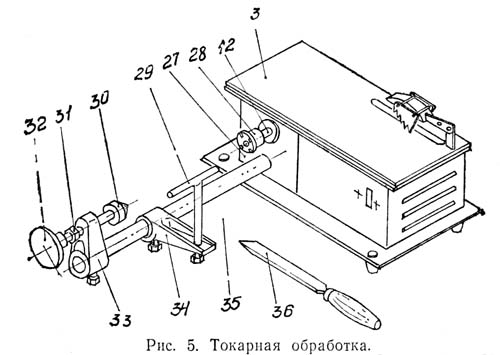

Для выполнения токарной обробки на комбинированном станке УБДН-1 необходимо:

1. Установить плиту 3 в нерабочее положение (см. рис. 5)
2. Завести трубу 35 в отверстия, имеющиеся в нижней частини стоек 27 і закрепить її двумя болтами внизу пристроя. При етом нужно следить, чтобы заостренные концы болтов вошли в отверстия, имеющиеся в трубе, і надежно зафиксировали ее.
3. Установить на вал 12 втулку 28 (резьба левая)
4. Установить на трубу 35 кронштейн 34 з подручником 29, стойку 33. Стойка, кронштейн і подручник устанавливаются в необходимое положение в зависимости от размеров обрабатываемой заготовки і закрепляются болтами.
5. Установить заготовку между втулкой 28 і конусом 30
6. Поджать заготовку маховиком 32 і законтрагаить гайкой 31
7. Включить пристрій і приступить к обработке заготовки з помощью резцов 36
8. Стакан, входящий в комплект пристроя, предназначен для внутренней токарной обробки. Он устанавливается вместо втулки 28

Заточка инструмента на комбинированном станке УБДН-1

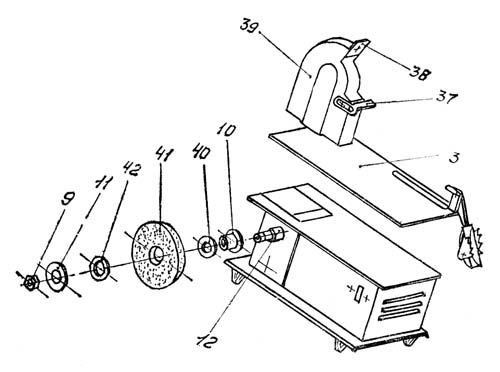

Список деталей для заточки на комбинированном станке УБДН-1 (рис.6)

• 3 — плита верхняя
• 9 — гайка
• 11 — шайба стальная
• 12 — вал
• 37 — подручник
• 38 — планка
• 39 — кожух шлифовального круга
• 10 — втулка
• 40 — шайба картонная
• 41 — круг шлифовальный
• 42 — шайба картонная

Для выполнения заточки инструмента на комбинированном станке УБДН-1 необходимо:

1. Установить на вал 12 шлифовальный круг 41 і закрепить его з помощью картонных шайб 40, 42, стальной шайбы и, втулки 10 і гайки 9;
2. Установить кожух 39. При етом выступы в нижней частини кожуха должны войти в отверстие нижней плиты пристроя;
3. Установить плиту 3 в нерабочее положение і сквозь отверстие в плите і кожухе 39 завернуть винт М6, прикрепив плиту і кожух к стойке 27;
4. Установить в необходимое положение подручник 37 на кожухе 39;
5. Перед началом роботи шлифовальный круг в течение 2 минут должен быть подвергнут вращению вхолостую.

УБДН-1. Відеоролик

Технічні характеристики комбинированного верстата УБДН-1

Наименование параметра	ИЭ-6009	УБДН-1
Операции, выполняемые на станке
Распиловка продольная, поперечная	+	+
Строгание по плоскости, по ребру	+	+
Распиловка под углом	+	-
Фрезерование дисковий фрезой (отбор четверти)	+	+
Сверление	+	+
Фрезерование цилиндрической (торцовой) фрезой	+	-
Основні параметри верстата
Толщина распиливаемой заготовки, мм	45	25
Наибольшая ширина фугования (строгания), мм	200	100
Наибольшая глубина снимаемого слоя за один проход при строгании, мм	2,4
Частота обертання ножевого барабана на холостом ходу, об/мин	5000	3500
Частота обертання пилы на холостом ходу, об/мин	2200	3500
Количество строгальных ножей	2	2
Сверление. Фрезерование
Диаметр хвостовика сверла, мм	3..16	6
Диаметр хвостовика для установки сверлильного патрона, мм, мм	Конус Морзе В18
Електроустаткування верстата
Род тока питающей сети	220В 50Гц	220В 50Гц
Количество електродвигателей на станке, шт	1	1
Електродвигун - номинальная мощность, кВт	1,7	0,58
Габарит і масса верстата
Габарит верстата (длна х ширина х высота), мм	700 х 670 х 420	415 х 820 х 240
Масса верстата БРУТТО, кг	53	18
