УБДН-6М Верстат комбинированный деревообрабатывающий
Схеми, опис, характеристики

Производителем комбинированного деревообрабатывающего верстата УБДН-6М является Завод Электромаш, НП ЗАО, Приднестровье, г. Тирасполь

УБДН-6М Верстат бытовой комбинированный деревообрабатывающий. Назначение, область применения

Верстат деревообрабатывающий настільний УБДН-6М представляет собой компактное настольное пристрій для обробки пиломатериалов хвойных і лиственных пород.

Верстат деревообрабатывающей УБДН-6М предназначен для выполнения следующих работ:

• раскрой пиломатериалов (продольная і поперечная распиловка, распиловка под углом), толщиной не более 55 мм
• фугование пиломатериалов, шириной не более 200 мм
• сверление отверстий диаметром не более 13 мм
• фрезерование пазов шириной не более 15 мм
• Фасонное фрезерование
• токарная обработка заготовок диаметром не более 70 мм
• заточка инструмента

Особливості конструкції верстата УБДН-6М

• Мощный, вентилируемый, асинхронный двигатель при малом размере

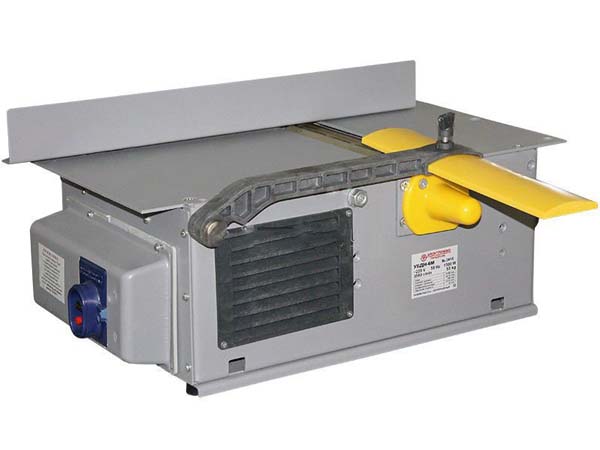

• Регулируемый стол для фугования заготовок
• Быстро перенастраивается з одной операции на другую
• Для получения ровной і чистой поверхности на фуганке установлены 3 регулируемых ножа

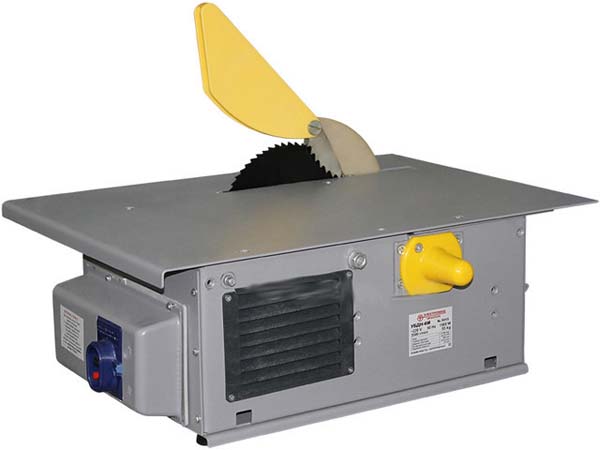

• Для выполнения поздовжньої і поперечної распиловки в комплект входит пила 32х200мм

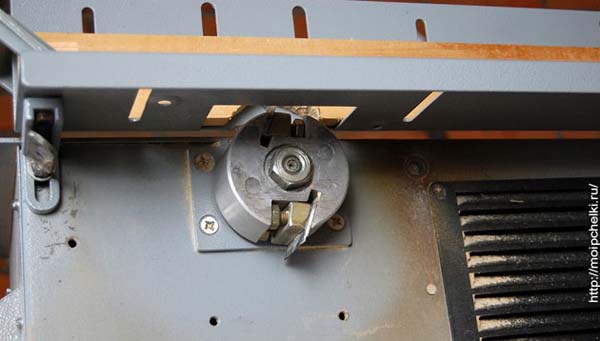

• Выборка пазов происходит з помощью фрезы барабанного типа со сменными ножами
• Для фрезерування кінцівыми фрезами используется сверлильный патрон, который можно использовать для шлифования заготовок

Виконання по степени защиты влаги - незащищенное.

Верстат УБДН-6М може работать в следующих условиях.

• высота над уровнем моря - до 1000 м;
• температура окружающего воздуха - от плюс 5 до плюс 40 °С;
• относительная влажность окружающего воздуха - не более 80% при температуре плюс 20 °С.

Питание і керування електродвигуном машины осуществляется от однофазной сети переменного тока номинальным напряжением 230 В частотой 50 Гц. Машины не требуют стационарного заземления.

Опис конструкції деревообрабатывающего верстата УБДН-6М

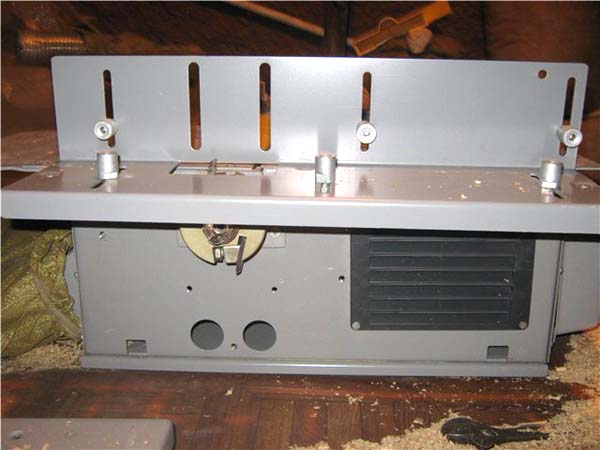

Пристрій состоит из сборного корпуса, в котором установлен приводной асинхронный однофазный електродвигатель. Система крепления двигуна — «мягкая». Вращение от двигуна на вал фуговального барабана осуществляется з помощью клиноременной передачи. Шкив на валу двигуна изготовлен из изоляционного материала. Корпус пристроя изолирован от токоведущих частин двойной изоляцией. При ремонтi приводу двойную изоляцию необходимо сохранять.

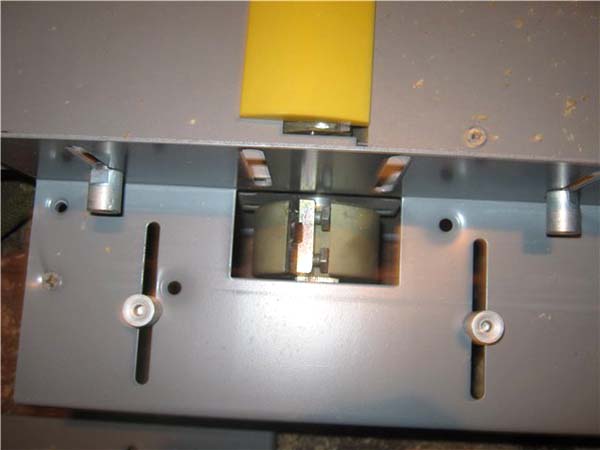

В средней частини ножевого вала установлен барабан з закрепленными на нем тремя ножами для фугования (строгания) пиломатериалов.

Выступающие концы вала фуговального барабана служат для установки различных сменных инструментов і пристосувань:

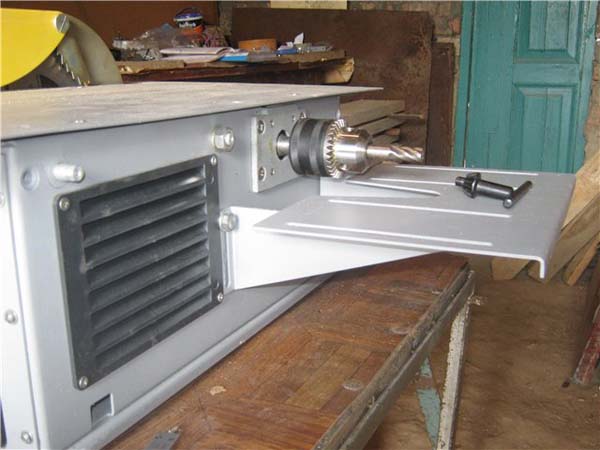

1. Один конец вала имеет внешний конус для крепления сверлильного патрона 13-В16 ГОСТ 8522-79. Патрон используется для установки сверла или кінцівой фрезы диаметром до 13 мм

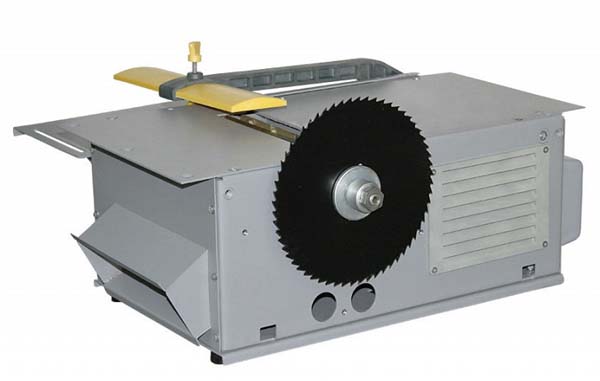

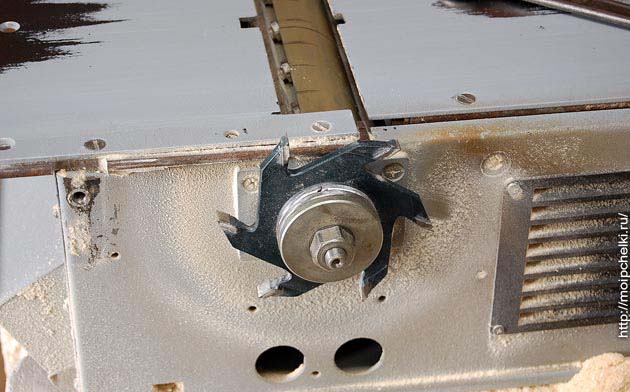

2. Другой конец вала служит для крепления дисковий пилы, шлифовального круга, фасонных или дисковых фрез. Крепление осуществляется з помощью конусной втулки з левой резьбой.

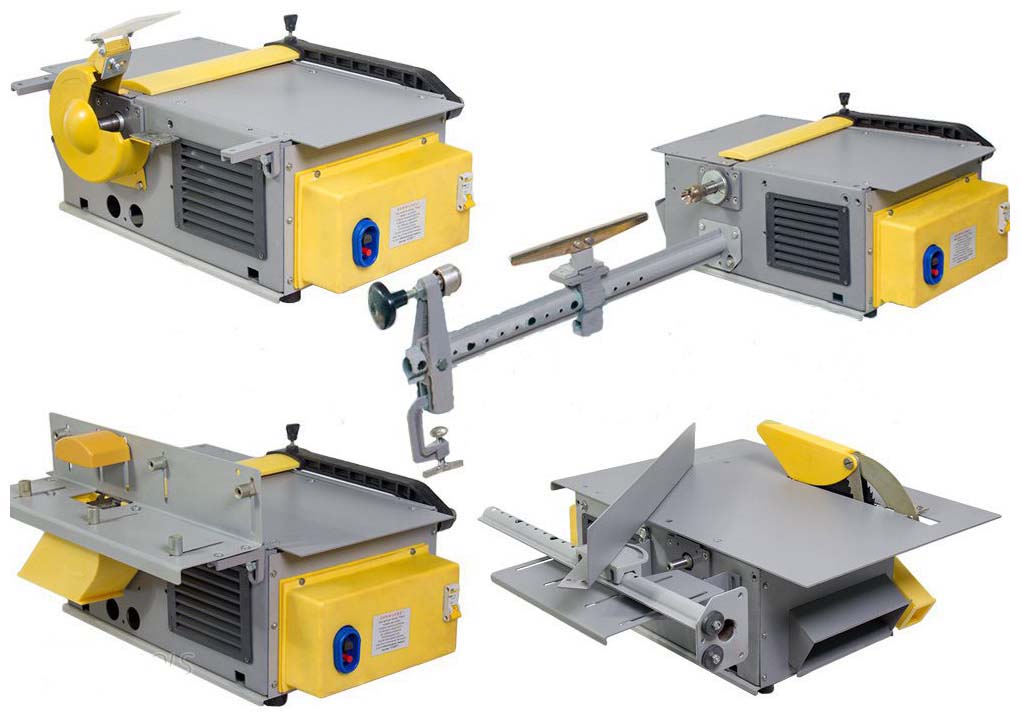

Для сверлильных і фрезерных работ сбоку корпуса верстата УБДН-6М крепится стол. Для токарных работ сбоку корпуса крепится токарное пристрій.

Увімкнення пристроя производится выключателем, находящимся на боковой стенке пристроя.
