Байкал УЛПГ-82 Ленточнопильный верстат
Схеми, опис, характеристики

Відомості про виробника ленточнопильного верстата Байкал УЛПГ-82

Производителем ленточнопильного верстата Байкал УЛПГ-82 является компания ТехПромЛес, ООО г. Ульяновск. Адрес сайта: http://ленточнаяпилорама.рф

Байкал УЛПГ-82 Горизонтально-ленточная пилорама. Назначение, область применения

Пилорама горизонтально-ленточная Байкал УЛПГ-82 предназначена для распиловки бревен любых пород древесины на брус, брусок, шпалу, обрезные і необрезные доски, шпон, рейки і т.п. Ленточная пилорама Байкал УЛПГ-82 распускает бревна в диаметре до 860 мм.

Принцип роботи і особливості конструкції верстата

Для увеличения производительности предусмотрен електропривід переруху подвижного ролика, что позволяет контролировать его положение относительно бревна, не останавливая пилораму.

Применение направляючих роликов з прижимными пластинами позволяет избегать так называемого «нырка» пилы при заходе в бревно і существенно увеличивает скорость пиления.

Подъем - опускание пильного механізма на ленточнопильном станке Байкал УЛПГ-82 производится елетромеханически, что не только уменьшает возникающую в данном узле вибрацию, но также повышает точность, время пиления, увеличивает срок експлуатации ленточных пил.

Механізм подъема-опускания пильной рамки цепной, через редуктор і електропривод.

Натяжение пилы гідравлическое, что позволяет визуально отслеживать її натяжение по манометру во время роботи верстата. Не требует фундамента.

Распиловка на ленточной пилораме Байкал УЛПГ-82 имеет множество преимуществ, особенно, когда речь идет об уменьшении количества отходов і качестве пиломатериалов. Среди отличительных особенностей і преимуществ нашего оборудования хочется отметить следующее:

Ленточная пилорама Байкал УЛПГ-82 представляет из себя раму (станину) з пильным механізмом, которая перемещается на роликах по рельсовому пути. Перемещение рамы осуществляется оператором вручную.

Массивная і прочная станина в сочетании з калиброванным прокатом, который используется в качестве направляючих, позволяет осуществлять плавное і прямолинейное перемещение каретки вдоль бревна, что особенно важно для соблюдения точных геометрических размеров продукции.

Рама

Рама представляет из себя прочную сварную конструкцию из профильных труб установленную на ролики. На раме смонтирован пильный механізм.

Рельсовый путь

Рельсовый путь является основанием верстата і состоит из двух секций. Рельсовые секции ето швеллеры, сваренные между собой і установленные на регулируемые по высоте рельсовые опори. Для уменьшения шума при работе пилорамы на швеллеры наваривается калиброванная проволока.

При установці пилорамы на новом месте рельсовый путь выравнивается по горизонтали. Точность (разнотолщинность) выпиленных изделий во многом зависит от точності установки рельсовых путей.

Между рельсами установлены опори под бревно, на которых з помощью упоров і зажимов его закрепляют.

Пильный механізм

Пильный механізм состоит из двух шкивов, на которые натянута ленточная пила, приводного електродвигуна і двигуна подачі з редуктором.

На пилорамах серии УЛПГ устанавливаются литые пильные шкивы из высокопрочного чугуна з плавающим износостойким ремнем клиновидной формы, который исключает контакт пилы з металлом шкива, в результате увеличивается ресурс роботи пилы, уменьшается шумность пилорамы, а также исключается необходимость править шкив.

Пильный механізм смонтирован на траверсе (пильной каретке). Траверса подвешена на роликовых цепх к раме і перемещается вверх-вниз от отдельного електродвигуна подачі з редуктором обеспечивая налаштування на требуемый размер распиливаемого материала. Величина переміщення определяет толщину отпиливаемой от бревна доски.

На траверсе установлены приводной і натяжной шкивы, между ними смонтирован механізм натяжения ленточной пилы. Приводной шкив соединен з електродвигуном клиноременной передачей. На траверсе установлены, также, подвижные і базирующие поддерживающие ролики, защитные кожуха шкивов і ленточной пилы.

Натяжение ленточной пилы осуществляется з помощью динамометрического ключа.

Усилие натяжение ленточной пилы при подготовке її к работе должно соответствовать усилию, рекомендованному поставщиком пил.

Работа на станке Байкал УЛПГ-82

Работа на станке передбачає поетапное выполнение следующих процедур:

• установить бревно на опори рельсового пути, закрепить з помощью упоров і зажимов;
• выставить нужную толщину доски по линейке;
• открыть кран подачі смазывающей жидкости;
• включить двигатель приводу ленточной пилы;
• произвести распиловку бревна, перемещая пильный аппарат по рельсовому пути;
• поднять траверсу і вернуть пильный агрегат в исходное положение.

После окончания роботи, верстат необходимо отвести в исходное положение, закрыть кран подачі смазывающей жидкости, ослабить натяжение ленточной пилы, произвести уборку верстата.

Комплект поставки ленточной пилорамы Байкал УЛПГ-82

• верстат;
• двухсекционные рельсовые пути;
• комплект документации (руководство по експлуатации, паспорт);
• пристрій для заточки ленточных пил;
• пристрій для разводки ленточных пил.

Особенность: верстат комплектуется гідронатяжителем пильной ленты, что позволяет визуально отслеживать її натяжение во время роботи верстата. Реализация етой функции позволяет значительно снизить износ инструмента.

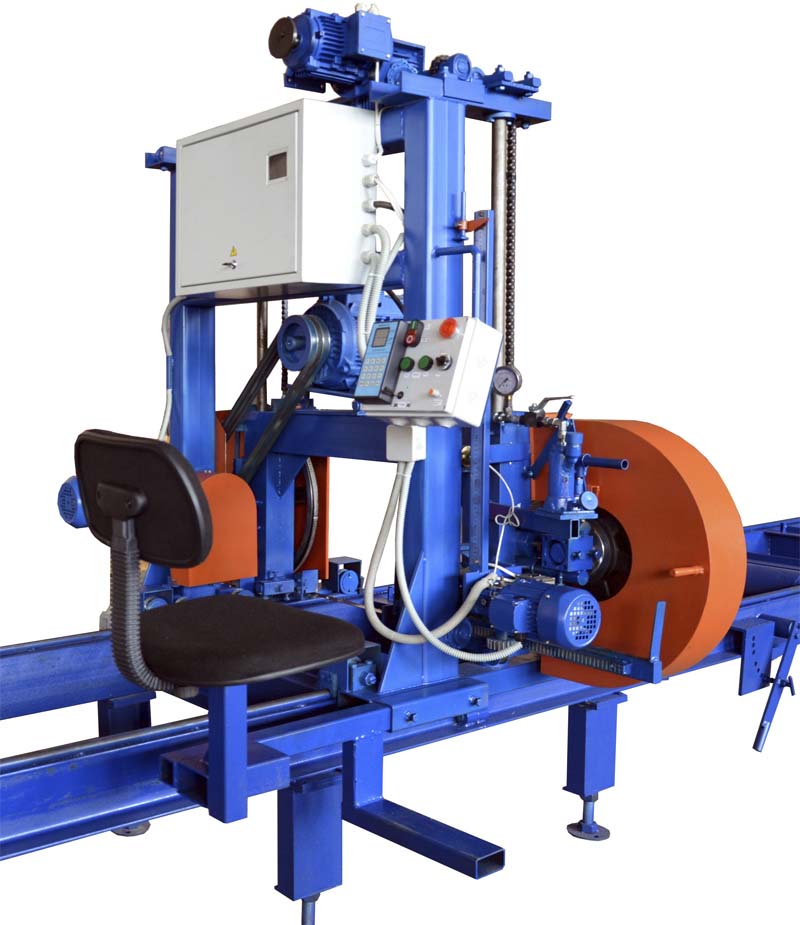

Байкал УЛПГ-82 Загальний вигляд пилорамы ленточной

Фото верстата ленточнопильного Байкал УЛПГ-82

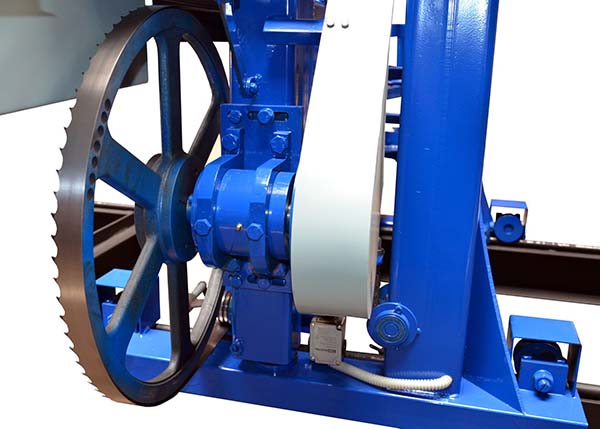

Привід шкива ленточной пилы верстата УЛПГ-82

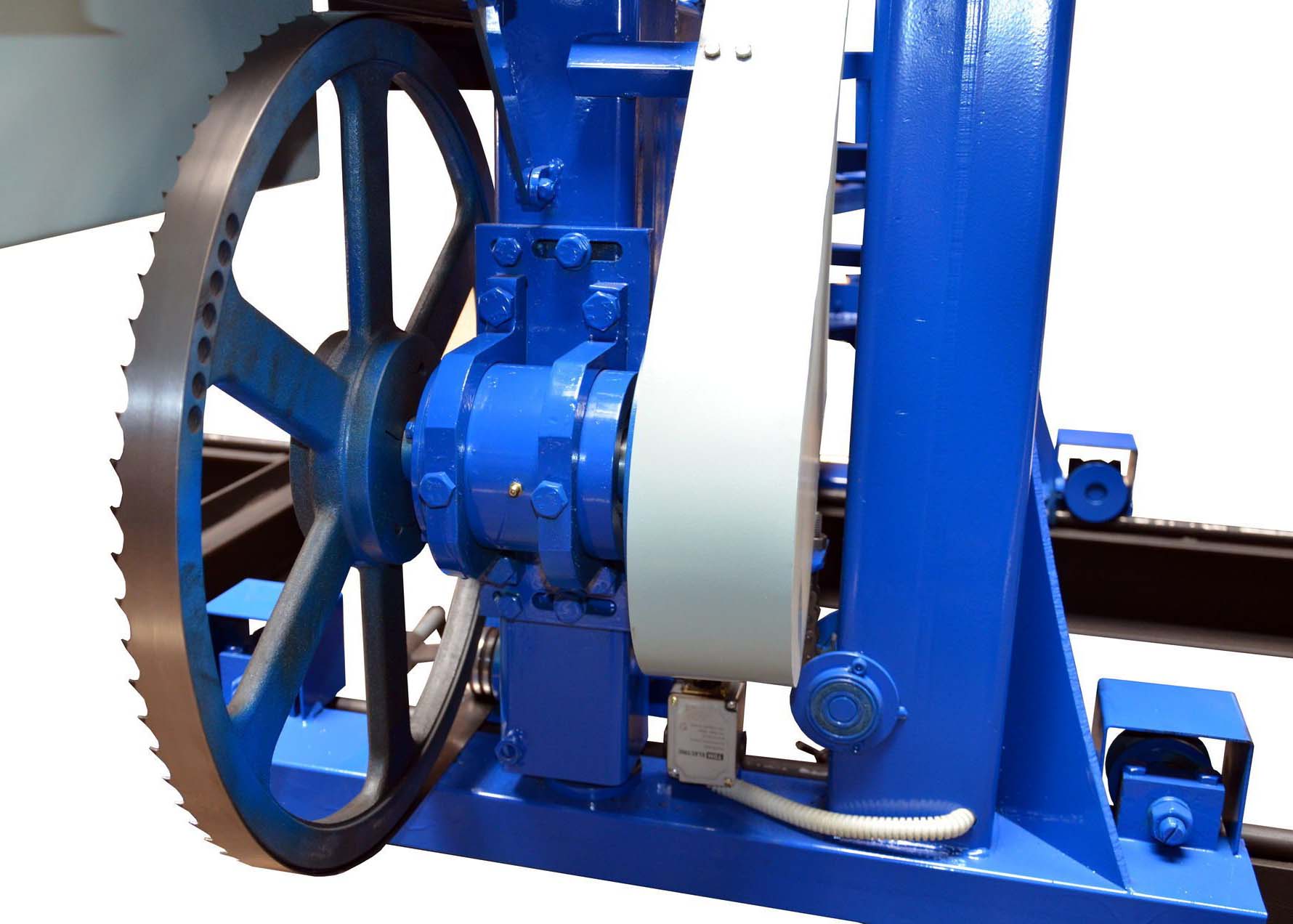

Привід шкива ленточной пилы верстата УЛПГ-82. Дивитись у збільшеному масштабі

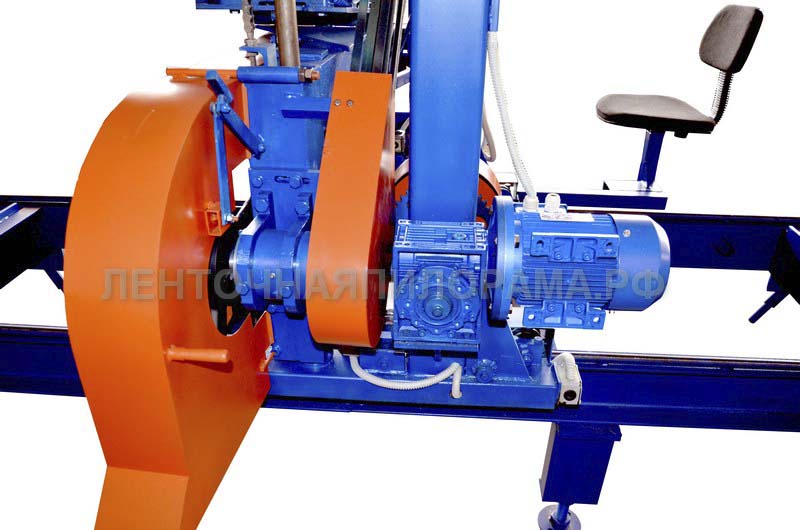

Привід подачі верстата Байкал УЛПГ-82

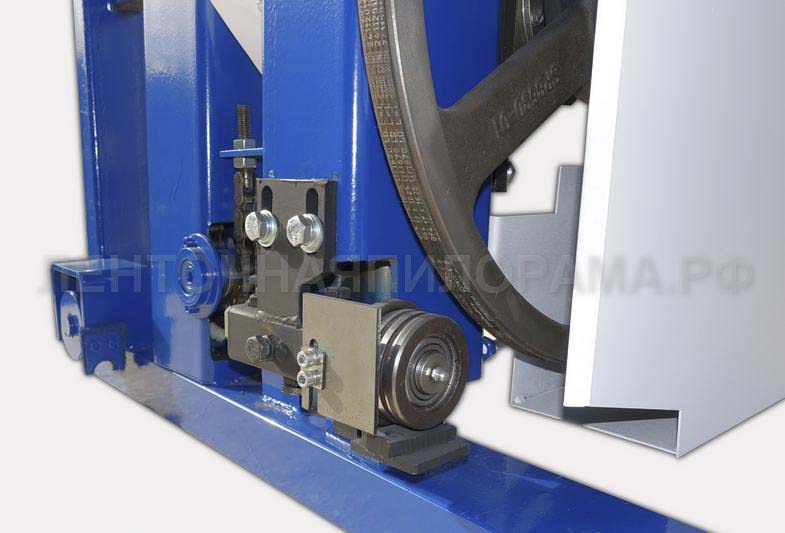

Поддерживающий ролик верстата Байкал УЛПГ-82

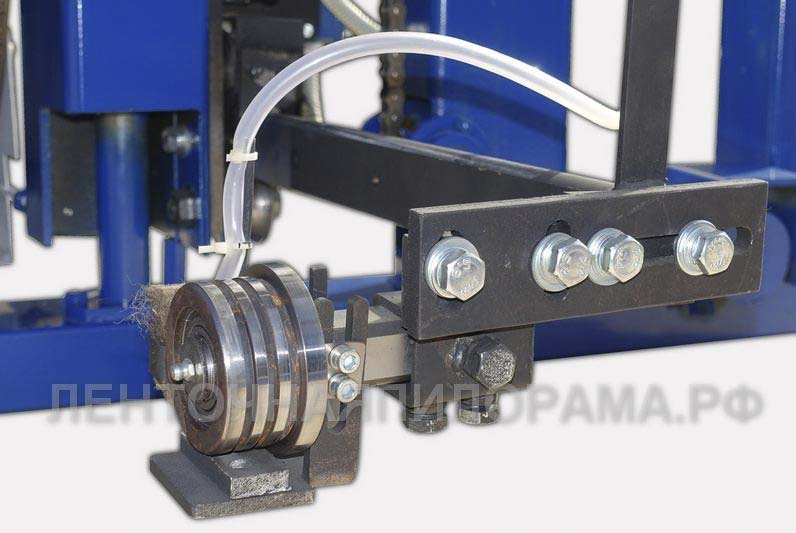

Подвижный поддерживающий ролик верстата Байкал УЛПГ-82

Механізм подъема-опускания пильной каретки верстата Байкал УЛПГ-82

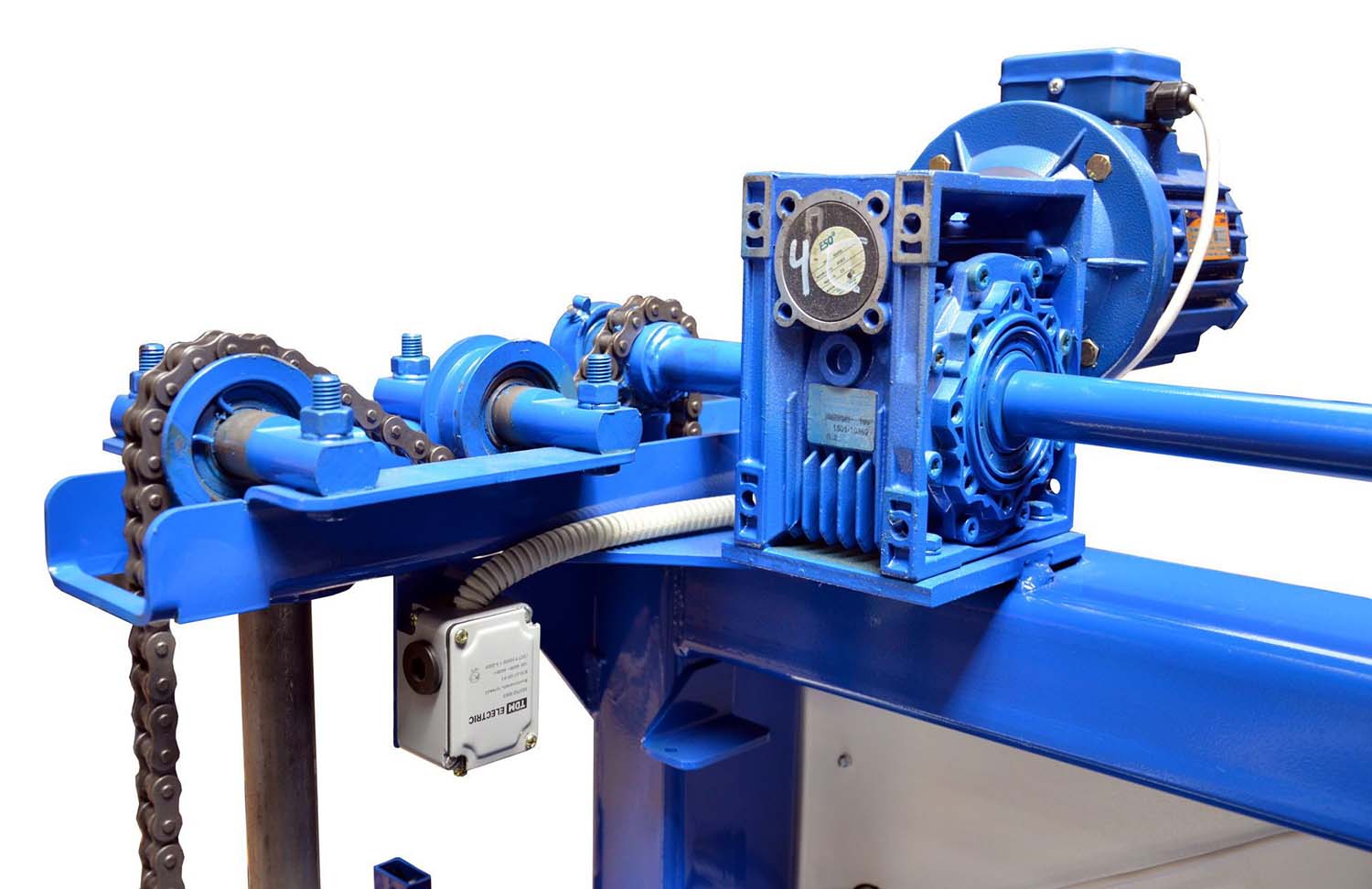

Механізм подъема-опускания пильной каретки верстата Байкал УЛПГ-82. Дивитись у збільшеному масштабі

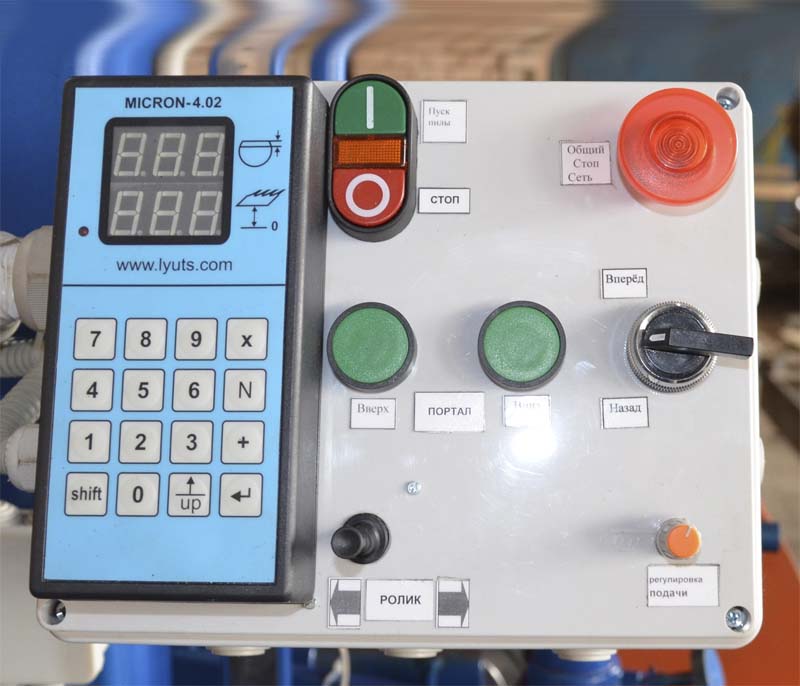

Пульт керування і електронная линейка верстата УЛПГ-82

Инструкция по експлуатации ленточных пил

Ленточная пила сделана из высокоуглеродистой стали, что обеспечивает максимальную стабильность пильной ленты при пилении.

Чтобы добиться максимальной отдачи от верстата бревнопильного ленточного Байкал УЛПГ-82 необходимо соблюдать наступні условия:

• необходимо выставить полотно пильной ленты на шкивах: расстояние от впадины зуба до кромки шкива;
• правильно выставить направляющие ролики по горизонтали і вертикали;
• при заточке пильной ленты форма зуба должна повторяться в точності;
• разводка зубьев пильной ленты должна отвечать выполняемой работе, например: при пилении бревна диаметром 20 см по сравнению з бревном диаметром 80 см объем опилок, которые надо удалить из пропила приблизительно в 3,5 раза больше.

В процессе пиления пилы разогреваются и, как следствие етого, увеличиваются в длину. Остывая, пилы стремятся сжаться до своего первоначального размера, вследствие чего в них возникают избыточные напряжения. Помимо етого в пиле остается «память» от формы двух шкивов, поетому пилить надо на минимально возможном натяжении пильной ленты (150 кГ/см для ленты шириной 50 мм і 150 кГс/см для ленты шириной 35 мм).

Внимание! В процессе роботи, особенно в первые 10-15 минут ленточная пила нагревается і її длина увеличивается. Необходимо подтянуть пилу.

Для снятия вибрации ленточной пилы в процессе пиления служат поддерживающие ролики.

СНИМАЙТЕ натяжении пилы, как только прекратили пилить.

Как понять правильно ли разведена Ваша пила?

Развод можно считать оптимальным, когда между полотном пилы і деревом, которое она распиливает, находится смесь из 65-70% опилок і 30-35% воздуха.

Внешним проявлением того, что ваша пила разведена правильно, является то, что выбрасывается из пропила 80-85% опилок.

В случае, когда Вы развели пилу слишком сильно, остается много воздуха і недостаточное удаление количества опилок.

В случае не до разводки пилы на поверхности доски остаются плотно прессованные горячие опилки.

Пила, которая разведена слишком сильно, будет пилить рывками, разведенная недостаточно будет пилить волнами.

Еще один очень важный момент: разводить следует только верхнюю треть зуба, в процессе пиления должен участвовать только острый уголок на самой вершине зуба.

Точить пилу з минимальным съемом металла (т.е. зачистить заусенцы) і затем разводить.

При входе в бревно пила делает скачек вверх і пилит ровно практически до кінця бревна, після чего падает вниз. Это явление получило название «отжатия», т.е. пилу отжимает. Вызвано ето слишком большим углом заточки зуба. Следует уменьшить угол заточки на пару градусов.

При входе в бревно пила делает скачок вверх і доска получается кривая «как сабля». Это вызвано, скорее всего тем, что угол заточки слишком большой, а развод недостаточен. Следует уменьшить угол заточки зуба і увеличить развод. Пила «ныряет» вниз і доска получается кривая «как сабля». Это вызвано недостаточным углом заточки і недостаточной разводкой одновременно. Следует увеличить угол заточки на пару градусов і увеличить развод.

На доске остается слишком много опилок, і они рыхлые на ощупь. Развод недостаточен, следует его увеличить. Угол заточки уменьшить.

Пропил идет волной. Если пила острая, то ето происходит вследствие слишком маленького развода, следует увеличить развод.

Тупая, ни разу не переточенная пила трескается по впадинам зуба. Это вызвано тем, что полотно недостаточно разведено для роботи, которую им пытаются выполнить, либо тем, что полотном продолжали пилить, після того как оно затупилось.

Пила покрывается трещинами сзади. Это вызвано тем, что задние упоры направляючих роликов стоят слишком далеко от тыльной стороны полотна.

На полотно пилы «накатываются» опилки. То вызвано тем, что пила недостаточно разведена і в пропиле не остается достаточно воздуха, полотно пилы трется об опилки, разогревается і древесная пыль напекается на пилу. Увеличить развод.

Опилки «накатываются» на внутренней поверхности зуба, но на поверхности пилы етого не происходит. Это обусловлено плохим качеством заточки (слишком большая подача или слишком большой съем металла и, как результат, плохое качество поверхности на впадине зуба), либо слишком большим углом заточки зуба, либо тем, что полотном продолжали пилить після того, как оно уже затупилось.

После заточки полотно покрывается трещинами на впадинах зубьев. Во время перезаточки, за один раз сняли слишком большое количество металла в результате чего получиться перекал поверхности зуба.

Многие проблемы создаются тем, что заточной камень недостаточно часто і аккуратно заправляется.

В среднем, в процессе роботи на пилораме используются 4-5 пилы, которые меняются через каждые 1,5..2 часа в зависимости от породы древесины і степени изношенности полотна.

Для пилорам, установленных в отдаленных районах или работающих в двух-трех сменном режима рекомендуется приобретать большее количество ленточных пил.

Байкал УЛПГ-82 Ленточнопильный верстат. Відеоролик

Технічні характеристики пилорамы ленточной Байкал УЛПГ-82

Наименование параметра	Байкал УЛПГ-82	Байкал УЛПГ-81	Байкал УЛПГ-80А	Байкал УЛПГ-80Б
Основні параметри
Диаметр распиливаемого бревна, мм	860	860	860	700
Длина распиливаемого бревна, м	6,5	6,5	6,5	6,5
Толщина післядней доски на выходе, мм	25	25	25	25
Ширина пропила (расстояние между роликами), мм	740	740	740
Диаметр пильных шкивов, мм	540	540	540	540
Длина рельсового пути, мм
Привід переміщення (подачі) пильной каретки	ручн./електр.	ручн./електр.	ручн.	ручн.
Привід подъема - опускания пильного блока	електр.	електр.	електр.	ручн.
Электропривід переруху подвижного ролика	есть	есть	нет	нет
Ширина пильной ленты, мм	32/38/40	32/38/40	32/38	35/40
Длина пильной ленты, мм	4250	4250	4250	4250
Толщина пильной ленты, мм
Шаг зубъев, мм
Натяжение ленточной пилы	гідравл.	гідравл.	гідравл.	гідравл.
Угол захода пилы, градус			под углом
Компенсатор конусности бревна	есть	нет	нет	нет
Електроустаткування верстата
Род тока питающей сети	380В 50Гц	380В 50Гц	380В 50Гц	-
Количество електродвигателей на станке, шт	3	3	2	-
Привід ленточной пилы, кВт (об/мин)	11	11	11	Honda 8,0 (13 л.с.)
Електродвигун подачі, кВт	-/0,37 ()	-/0,37 ()	-	-
Привід подъёма-опускания пильной каретки (мотор-редуктор), кВт	0,37 ()	0,37 ()	0,37 ()	-
Електродвигун направляющего ролика, кВт	0,12 ()	0,12 ()	-	-
Габарит і масса верстата
Габарит верстата (длина х ширина х высота), мм	9000 х 2000 х 2250	8000 х 2000 х 1950	8000 х 2000 х 1900	8000 х 1860 х 1650
Масса верстата, кг	1200	1000	1000	1000
