УПТ-250М Верстат круглопильный для переработки тонкомера
Схеми, опис, характеристики

Відомості про виробника круглопильного верстата УПТ-250М

Производителем круглопильного верстата УПТ-250М является - Завод деревообрабатывающего оборудования КРАОС, ООО, г. Куса, Челябинская область.

УПТ-250М Верстат круглопильный для переработки тонкомера. Назначение, область применения

Фрезерно-пильный верстат проходного типа УПТ-250М предназначен для комплексной переработки токомерных бревен ( Ø от 80 до 280 мм) в обрезной материал.

Многопильный верстат УПТ-250М предназначен для поздовжньої распиловки низкосортной древесины (тонкомера, баланса) без предварительной сортировки на высококачественный обрезной пиломатериал различного сечения.

Принцип роботи і особливості конструкції верстата УПТ-250М

В процессе распиловки используется фрезерный узел, который снимает боковые поверхности бревна. Следующий за ним многопильный узел производит распиловку подготовленной плахи на доски. На выходе из верстата получаются обрезные доски і два горбыля.

Электронное обладнання многопильного верстата УПТ-250М позволяет автоматически настраивать верстат на размер каждого распиливаемого бревна. В зависимости от размера бревна при помощи лазерных указателей оператор выставляет ширину будущей плахи. Ширина плахи задается нажатием одной кнопки без остановки верстата. Таким образом, отпадает необходимость в сортировке бревен.

Производитель предусмотрел наличие кривых і неровных бревен, которые также можно обработать. Кантователь позволяет повернуть брено так, чтобы минимизировать отходы.

После налаштування верстата і положения бревна бревнотаска, оснащённая цепным приводом, подает бревно в верстат.

Перед распиловкой выполняется фрезерование (удаление) бокового горбыля фрезерно-брусующим узлом.

Полученный двухкантный брус (лафет) подаётся в многопильный узел двухвального типа.

Затем, обрезной материал вместе з горбылём вытягивается на стол. При етом нижний горбыль будет находиться под рольгангами.

Таким образом, готовый пиломатериал получается за один проход. На выходе верстата - обрезная доска і два горбыля.

Механизированное удаление стружки і опилок также улучшит економические показатели.

Электронное обладнання верстата УПТ-250М обеспечивает, также, активную защиту оборудования от поломок:

• Плавный післядовательный пуск електродвигателей
• Авторегулировка скорости подачі бревна по нагрузке
• Ограничитель пиковых нагрузок
• Ограничитель потребляемой мощности верстата
• Подогрев електроники при низкой температуре
• Захист верстата от низкого і высокого напряжения

Верстат УПТ-250М имеет встроенную систему удаления опилок і стружки.

Кроме того в станке предусмотрены:

• Отдельные кожухи пильной і фрезерной зоны
• Окна для чистки верстата
• Усиленная крыльчатка вентилятора
• Система стальных воздуховодов.

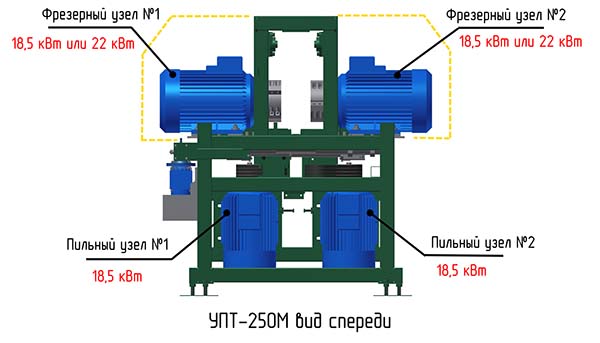

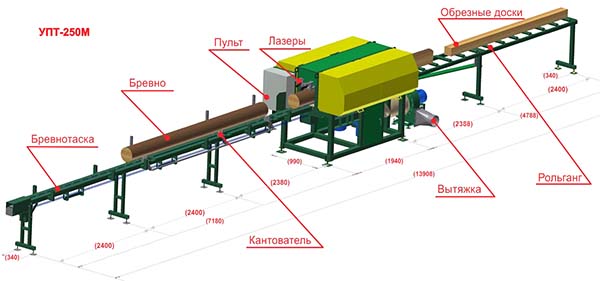

Схема розположення многопильного верстата для переработки тонкомера УПТ-250М

Схема розположення многопильного верстата УПТ-250М

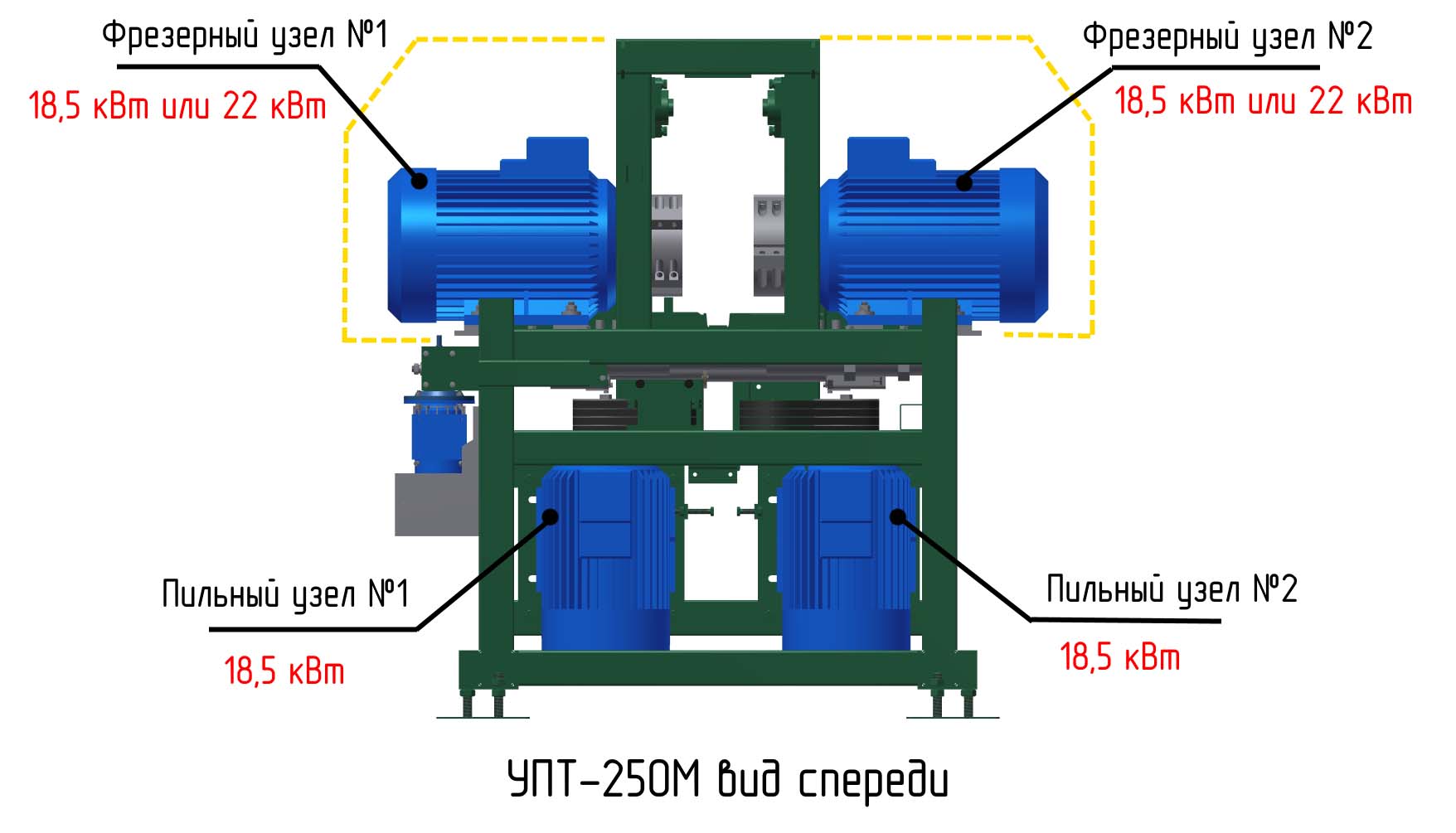

Схема розположення многопильного верстата УПТ-250М Дивитись у збільшеному масштабі

Схема розположення многопильного верстата УПТ-250М

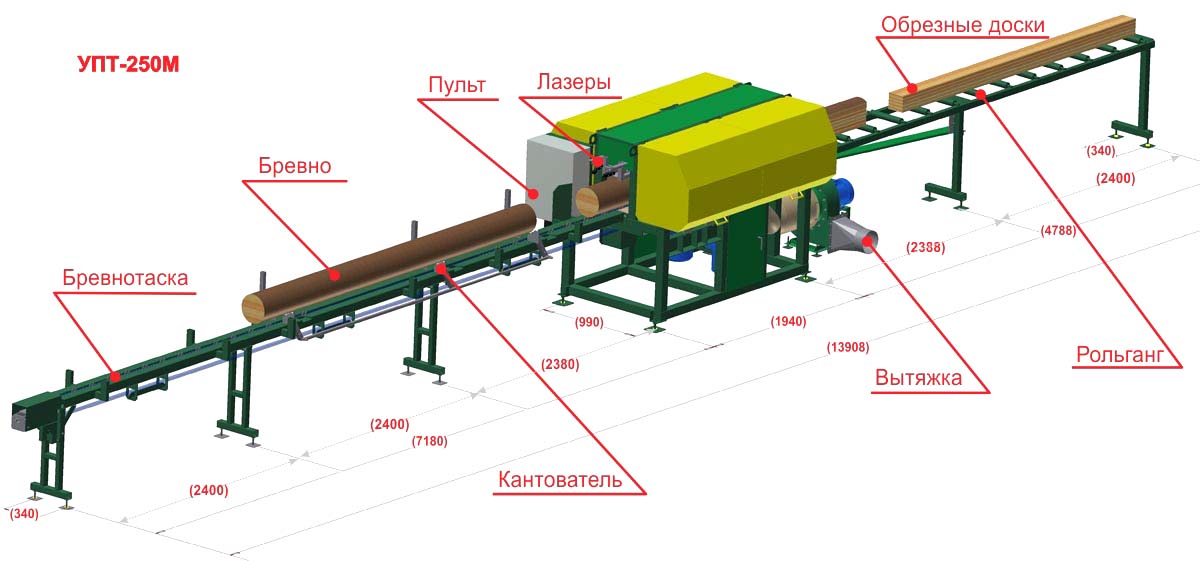

Схема розположення многопильного верстата УПТ-250М Дивитись у збільшеному масштабі

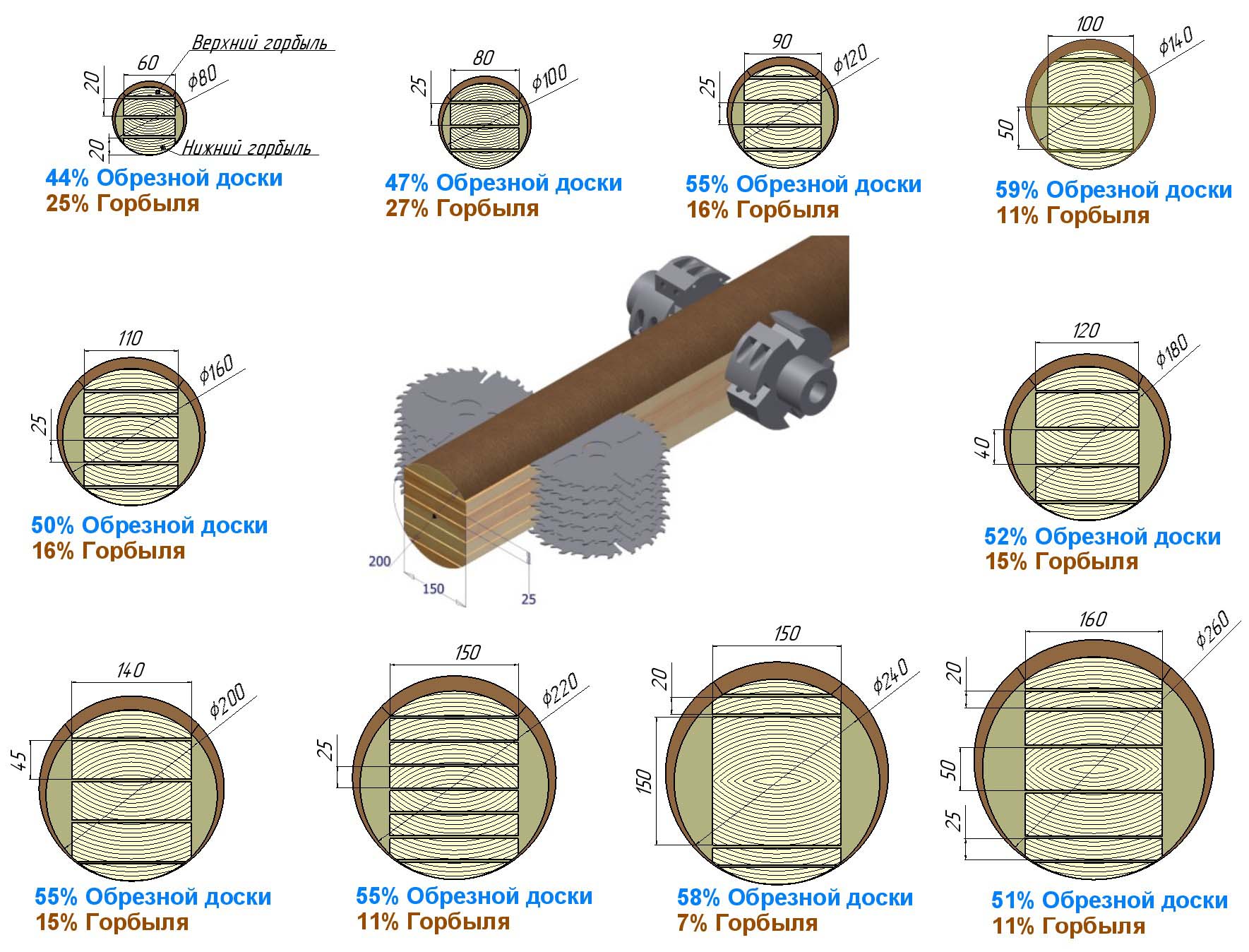

Примеры раскроя бревен различного диаметра на станке УПТ-250М

Примеры раскроя бревен различного диаметра на станке УПТ-250М Дивитись у збільшеному масштабі

Примеры раскроя бревен различного диаметра на станке УПТ-250М з расчетом полезного выхода обрезного пиломатериала і горбыля. (Расчет велся на бревнах длинной 4 метра і сбегом 8% на метр.)

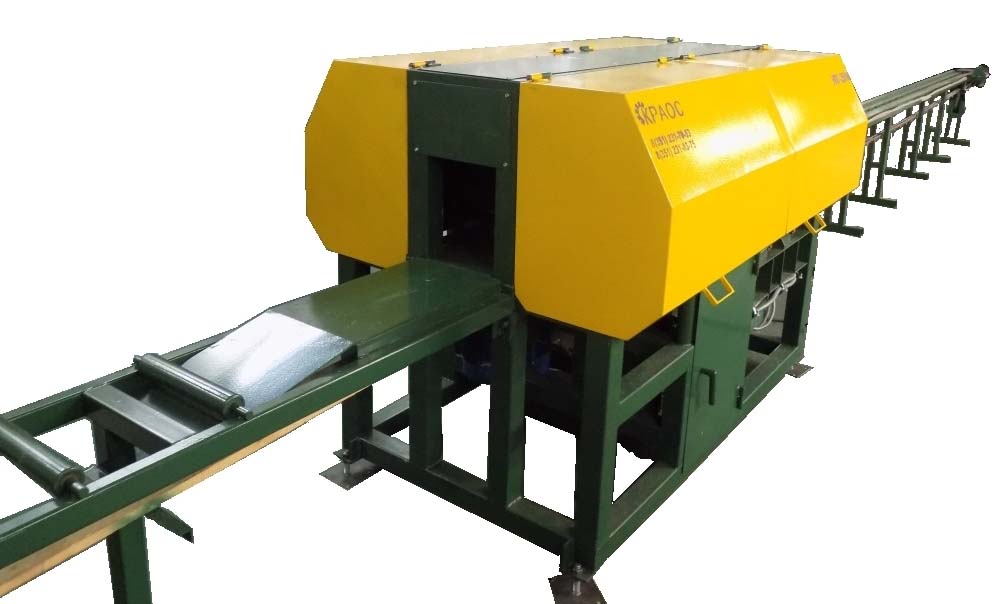

Загальний вигляд многопильного верстата для переработки тонкомера УПТ-250М

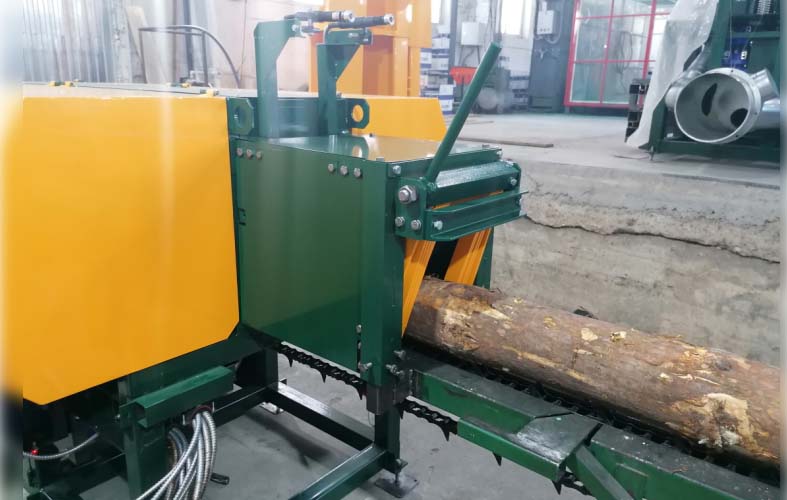

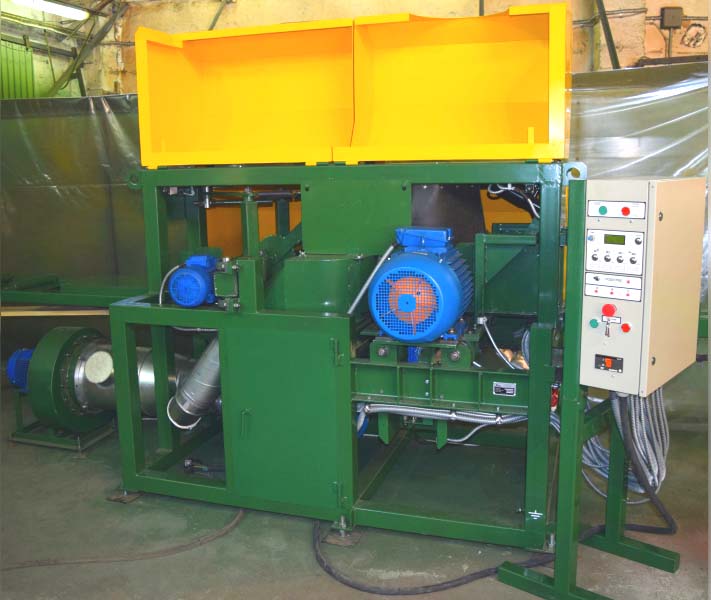

Фото многопильного верстата для переработки тонкомера УПТ-250М

Фото многопильного верстата для переработки тонкомера УПТ-250М

Фото многопильного верстата для переработки тонкомера УПТ-250М

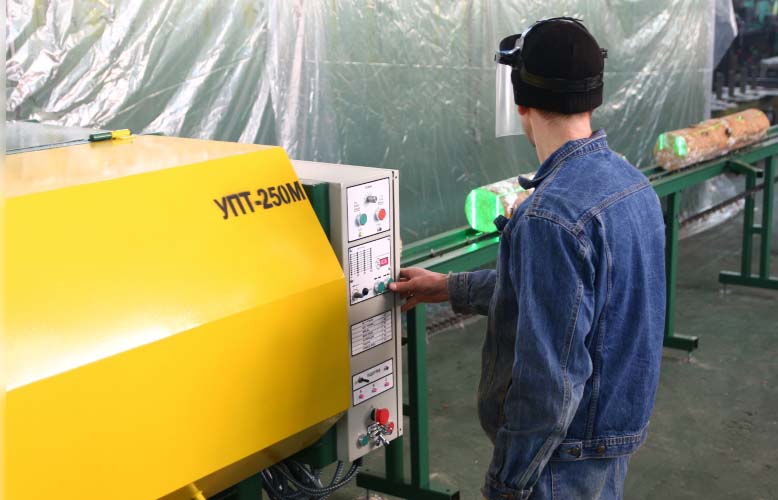

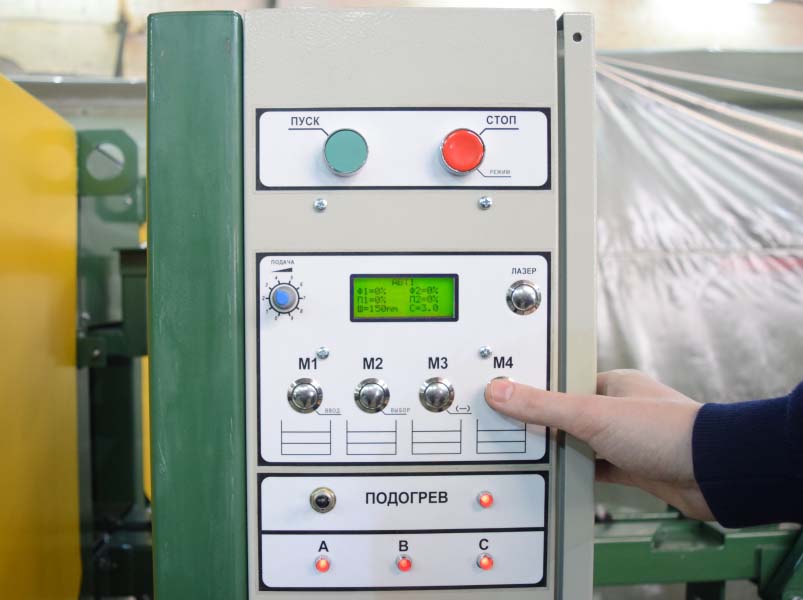

Пульт керування многопильного верстата УПТ-250М

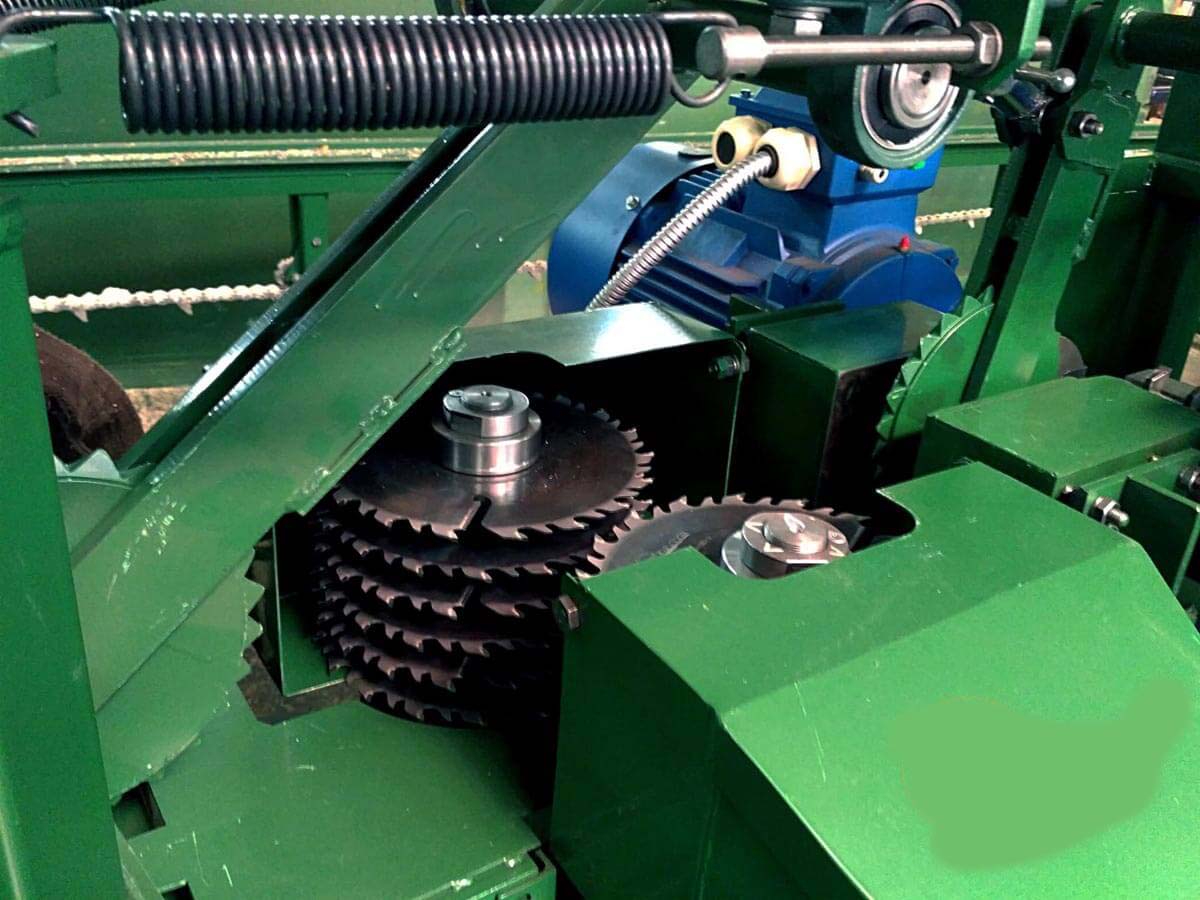

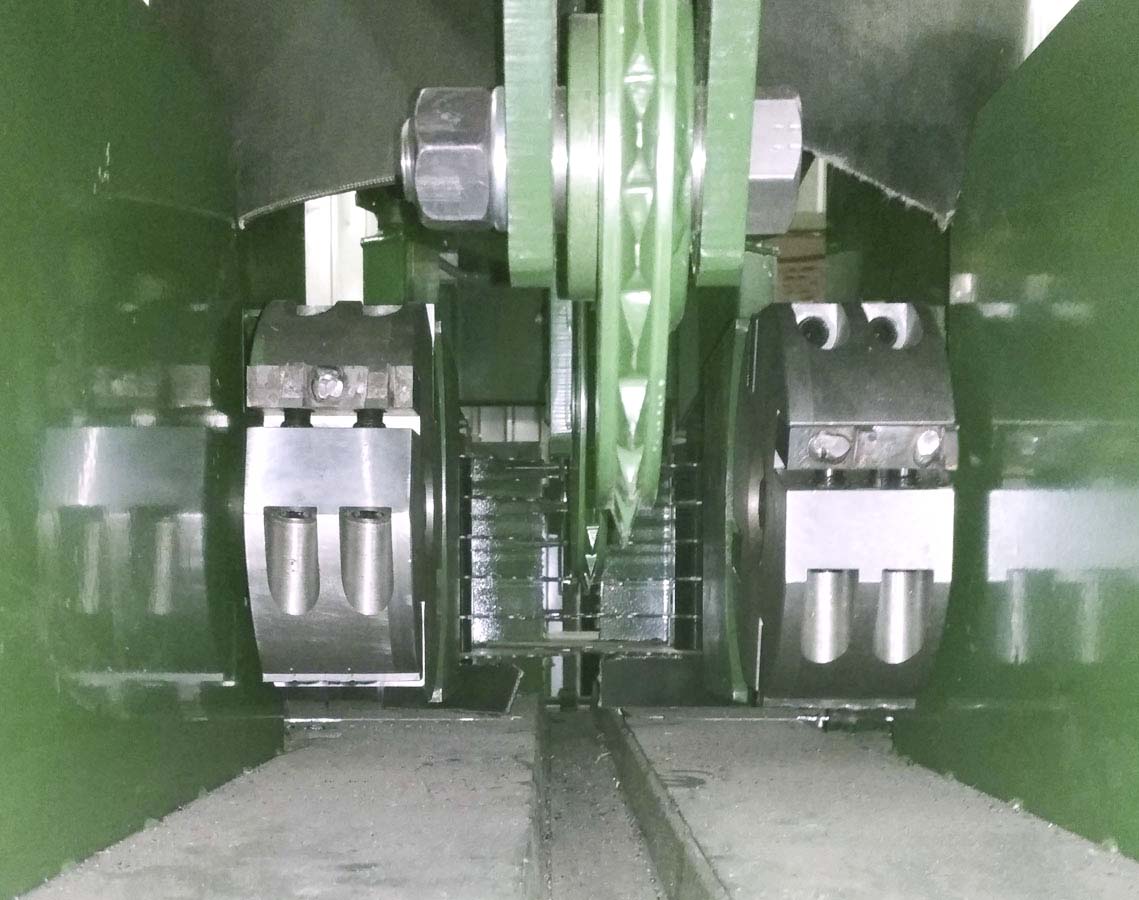

Рабочая зона многопильного верстата УПТ-250М

Рабочая зона многопильного верстата УПТ-250М

Рабочая зона многопильного верстата УПТ-250М Дивитись у збільшеному масштабі

Рабочая зона многопильного верстата УПТ-250М

Рабочая зона многопильного верстата УПТ-250М Дивитись у збільшеному масштабі

УПТ-250М Верстат круглопильный для поздовжньої распиловки брусьев. Відеоролик.

Технічні характеристики верстата УПТ-250М

Наименование параметра	УПТ-250М
Основні параметри верстата
Диаметр бревна, мм	80..280
Наибольшая длина бревна, м	1..6,5
Ширина пропила, мм	60..160
Высота пропила, мм	10..160
Максимальный съем боковых фрез, мм	2 х 72
Максимальное количество устанавливаемых пил на один вал	6
Количество пильных валов	2
Диаметр пильного вала, мм	50
Диаметр горизонтальных дисков, мм	250
Скорость подачі материала, м/мин	0..13
Частота обертання пильного вала, об/мин	3000
Електроустаткування верстата
Род тока питающей сети	380В 50Гц
Количество електродвигателей на станке, шт	7
Електродвигун пилы, кВт (об/мин)	18,5 (3000)
Електродвигун фрезы, кВт (об/мин)	18,5 (3000)
Електродвигун приводу подачі (рябухи), кВт	1,5
Електродвигун приводу цепной подачі, кВт	2,2
Електродвигун приводу системы аспирации (вытяжки опилок), кВт	11
Габарит і масса верстата
Габарит верстата (длна х ширина х высота), м	14,4 х 1,4 х 1,5
Масса верстата, кг	1950
