Wood-Mizer LT15 Ленточнопильный верстат
Схеми, опис, характеристики

Відомості про виробника ленточнопильного верстата Wood-Mizer LT15

Производителем ленточнопильного верстата Wood-Mizer LT15 является Европейский завод Wood-Mizer Industries (США) в Польше

Представительство в России компания Вуд-Майзер Индастриес, ООО г. Москва. Адрес сайта: https://www.woodmizer.ru

Wood-Mizer LT15 Горизонтально-ленточная пилорама. Назначение, область применения

Пилорама горизонтально-ленточная Wood-Mizer LT15 предназначена для распиловки бревен любых пород древесины на брус, лафет, брусок, шпалу, обрезные і необрезные доски, шпон, рейки і т.п.

Серия LT15 представляет собой самые маленькие і простые верстати, производимые фирмой Wood-Mizer. Такие верстати чаще всего приобретают фермеры для личного хозяйства і владельцы усадеб. Серия LT15 отлично зарекомендовала себя на небольших распиловочных участках. Эксплуатация і обслуговування верстатів серии LT15 очень простое. Степень защиты верстата позволяет работать на открытом воздухе круглосуточно. Позиционирование распиловочной головы выполняется електромеханическим способом.

Принцип роботи і особливості конструкції верстата Wood-Mizer LT15

Електричнапилорама Wood-Mizer LT15 Power характеризуется головними отличительными особенностями от моделей LT15 предшествующих лет:

• Пилорама може комплектоваться различными двигунами: електрическим, бензиновым (G18 Kohler з характеристиками: 18 л.с. (13,42 кВт), дизельным.
• Новая система зажиму бревна
• Регулируемые опори
• Возможность толкания з любой стороны
• 4-точечная опора пильной головы
• Новая мачта з елементами жёсткости
• Эргономичная система керування верстатом
• Измерительный прибор контроля нагрузки двигуна
• Датчик моточасов.
• Опции з електронной линейкой, короснимателем, багром

Исключительно простое ручное манипулирование бревном (боковые упоры і універсальний прижим) позволяют крепить бревно на станине.

Механізм натяжения пилы - ручной з индикатором.

Широкий выбор двигателей головного привода, возможность распила древесины неограниченной длины, простота і надежность конструкції і традиционное качество оборудования Wood-Mizer в сочетании з использованием технологии распиловки узкими ленточными пилами позволяет получать отличный пиломатериал любых пород древесины

Расстояние между направляющими роликами пилы позволяет пилить доски шириной до 640 мм

Применены те же направляющие ролики пилы, что і на других верстатах Wood - Mizer

Система прижимов бревна позволяет делать післядний распил на расстоянии 25 мм от станины (минимальная толщина післядней доски)

Подъем - опускание пильного механізма на ленточнопильном станке Wood-Mizer LT15 производится елетромеханически, что не только уменьшает возникающую в данном узле вибрацию, но также повышает точность, время пиления, увеличивает срок експлуатации ленточных пил.

Механізм подъема-опускания пильной рамки цепной, через редуктор і електропривод.

Натяжение пилы гідравлическое, что позволяет визуально отслеживать її натяжение по манометру во время роботи верстата. Не требует фундамента.

Распиловка на ленточной пилораме Wood-Mizer LT15 имеет множество преимуществ, особенно, когда речь идет об уменьшении количества отходов і качестве пиломатериалов. Среди отличительных особенностей і преимуществ нашего оборудования хочется отметить следующее:

Ленточная пилорама Wood-Mizer LT15 представляет из себя раму (станину) з пильным механізмом, которая перемещается на роликах по рельсовому пути. Перемещение рамы осуществляется оператором вручную.

Массивная і прочная станина в сочетании з калиброванным прокатом, который используется в качестве направляючих, позволяет осуществлять плавное і прямолинейное перемещение каретки вдоль бревна, что особенно важно для соблюдения точных геометрических размеров продукции.

Рама

Рама представляет из себя прочную сварную конструкцию из профильных труб установленную на ролики. На раме смонтирован пильный механізм.

Рельсовый путь

Рельсовый путь является основанием верстата і состоит из двух секций. Рельсовые секции ето швеллеры, сваренные между собой і установленные на регулируемые по высоте рельсовые опори. Для уменьшения шума при работе пилорамы на швеллеры наваривается калиброванная проволока.

При установці пилорамы на новом месте рельсовый путь выравнивается по горизонтали. Точность (разнотолщинность) выпиленных изделий во многом зависит от точності установки рельсовых путей.

Между рельсами установлены опори под бревно, на которых з помощью упоров і зажимов его закрепляют.

Пильный механізм

Пильный механізм состоит из двух шкивов, на которые натянута ленточная пила, приводного електродвигуна і двигуна подачі з редуктором.

На пилорамах серии УЛПГ устанавливаются литые пильные шкивы из высокопрочного чугуна з плавающим износостойким ремнем клиновидной формы, который исключает контакт пилы з металлом шкива, в результате увеличивается ресурс роботи пилы, уменьшается шумность пилорамы, а также исключается необходимость править шкив.

Пильный механізм смонтирован на траверсе (пильной каретке). Траверса подвешена на роликовых цепх к раме і перемещается вверх-вниз от отдельного електродвигуна подачі з редуктором обеспечивая налаштування на требуемый размер распиливаемого материала. Величина переміщення определяет толщину отпиливаемой от бревна доски.

На траверсе установлены приводной і натяжной шкивы, между ними смонтирован механізм натяжения ленточной пилы. Приводной шкив соединен з електродвигуном клиноременной передачей. На траверсе установлены, также, подвижные і базирующие поддерживающие ролики, защитные кожуха шкивов і ленточной пилы.

Натяжение ленточной пилы осуществляется з помощью динамометрического ключа.

Усилие натяжение ленточной пилы при подготовке її к работе должно соответствовать усилию, рекомендованному поставщиком пил.

Работа на станке Wood-Mizer LT15

Работа на станке передбачає поетапное выполнение следующих процедур:

• установить бревно на опори рельсового пути, закрепить з помощью упоров і зажимов;
• выставить нужную толщину доски по линейке;
• открыть кран подачі смазывающей жидкости;
• включить двигатель приводу ленточной пилы;
• произвести распиловку бревна, перемещая пильный аппарат по рельсовому пути;
• поднять траверсу і вернуть пильный агрегат в исходное положение.

После окончания роботи, верстат необходимо отвести в исходное положение, закрыть кран подачі смазывающей жидкости, ослабить натяжение ленточной пилы, произвести уборку верстата.

Комплект поставки ленточной пилорамы Wood-Mizer LT15

• верстат;
• двухсекционные рельсовые пути;
• комплект документации (руководство по експлуатации, паспорт);
• пристрій для заточки ленточных пил;
• пристрій для разводки ленточных пил.

Особенность: верстат комплектуется гідронатяжителем пильной ленты, что позволяет визуально отслеживать її натяжение во время роботи верстата. Реализация етой функции позволяет значительно снизить износ инструмента.

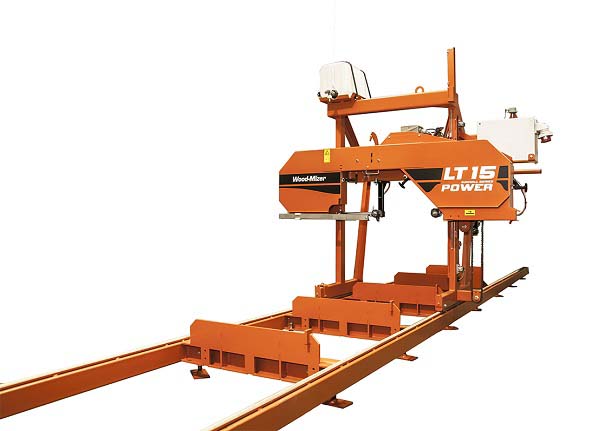

Wood-Mizer LT15 Загальний вигляд пилорамы ленточной

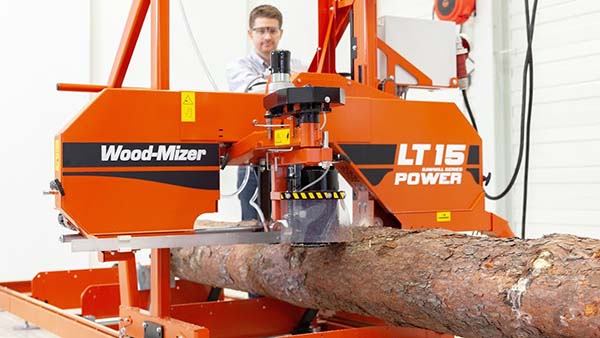

Фото верстата ленточнопильного Wood-Mizer LT15

Фото верстата ленточнопильного Wood-Mizer LT15 з дебаркером

Фото верстата ленточнопильного Wood-Mizer LT15. Дивитись у збільшеному масштабі

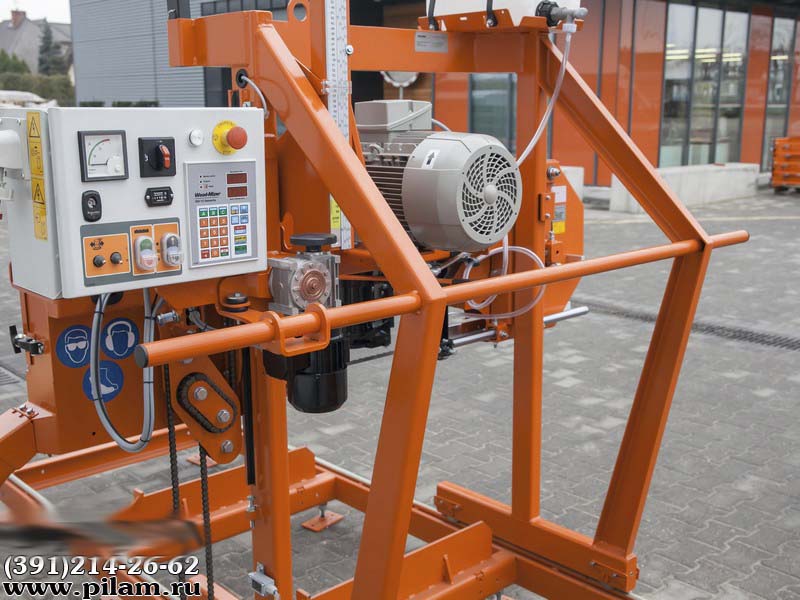

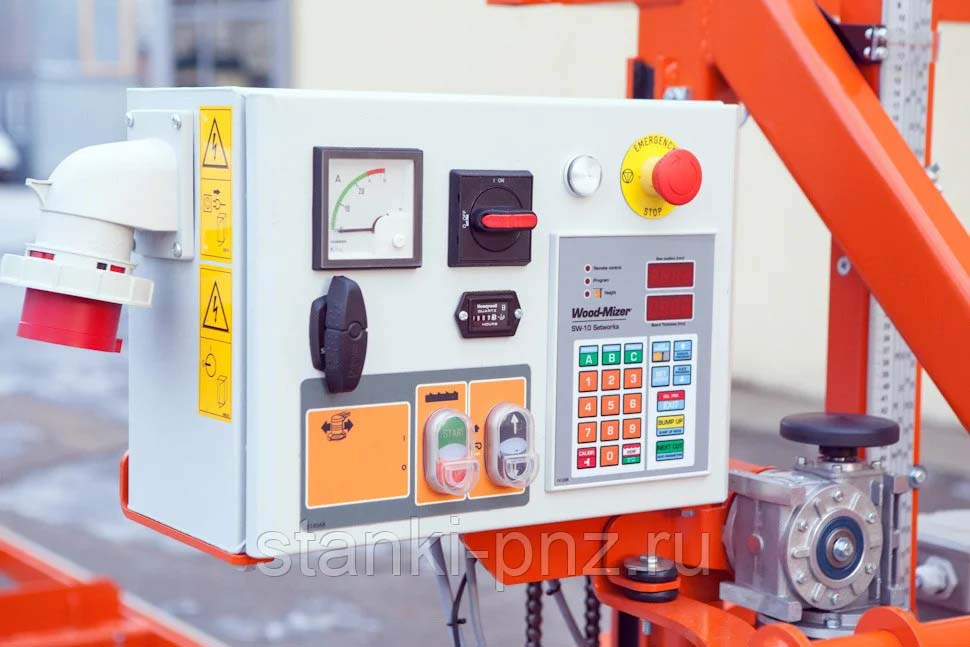

Пульт керування і електронная линейка верстата Wood-Mizer LT15

Фото верстата ленточнопильного верстата Wood-Mizer LT15

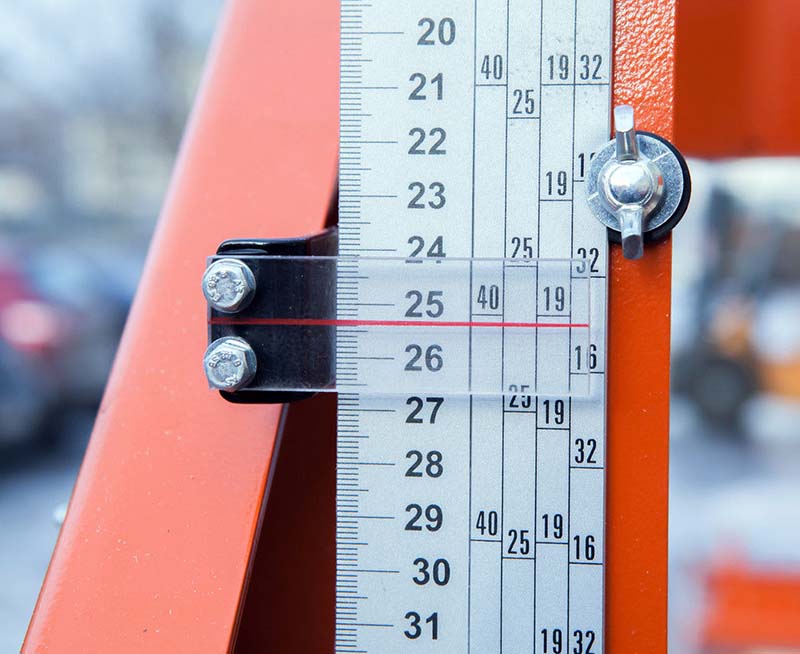

Линейка отсчета высоты пилы верстата Wood-Mizer LT15

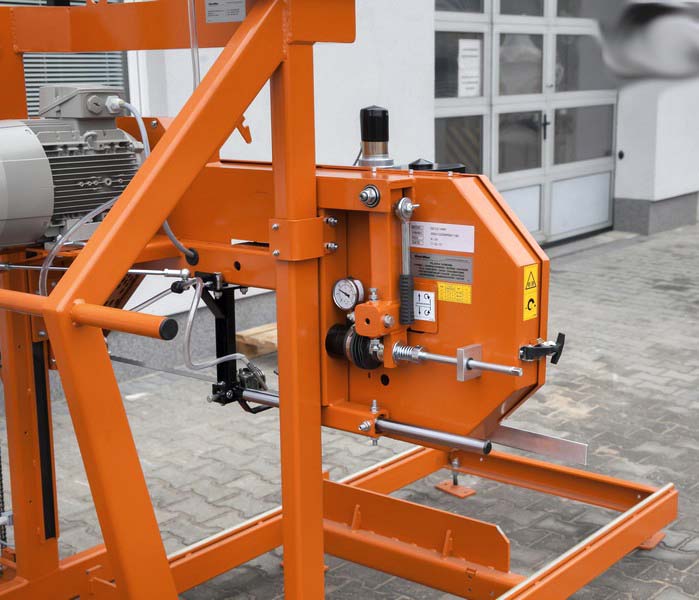

Механізм натяжения ленточной пилы верстата Wood-Mizer LT15

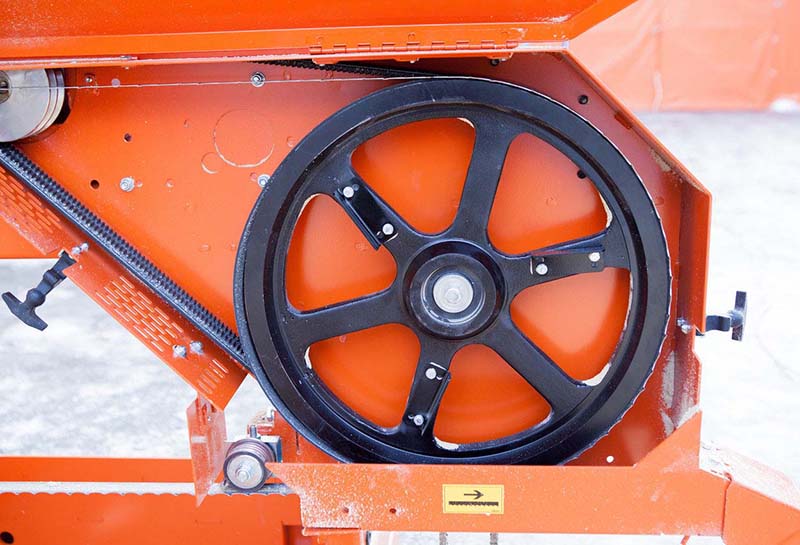

Приводной шкив ленточнопильного верстата Wood-Mizer LT15

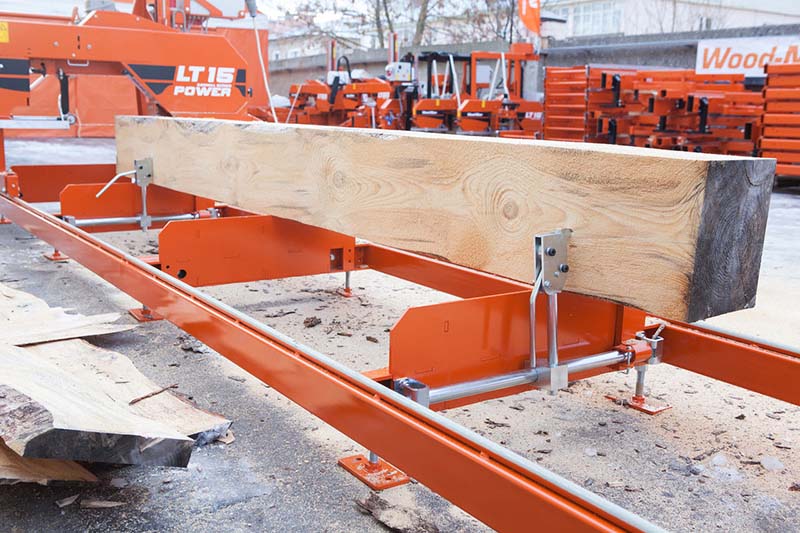

Эксцентриковые прижимы бревна на ленточнопильном станке Wood-Mizer LT15

Инструкция по експлуатации ленточных пил

Ленточная пила сделана из высокоуглеродистой стали, что обеспечивает максимальную стабильность пильной ленты при пилении.

Чтобы добиться максимальной отдачи от верстата бревнопильного ленточного Wood-Mizer LT15 необходимо соблюдать наступні условия:

• необходимо выставить полотно пильной ленты на шкивах: расстояние от впадины зуба до кромки шкива;
• правильно выставить направляющие ролики по горизонтали і вертикали;
• при заточке пильной ленты форма зуба должна повторяться в точності;
• разводка зубьев пильной ленты должна отвечать выполняемой работе, например: при пилении бревна диаметром 20 см по сравнению з бревном диаметром 80 см объем опилок, которые надо удалить из пропила приблизительно в 3,5 раза больше.

В процессе пиления пилы разогреваются и, как следствие етого, увеличиваются в длину. Остывая, пилы стремятся сжаться до своего первоначального размера, вследствие чего в них возникают избыточные напряжения. Помимо етого в пиле остается «память» от формы двух шкивов, поетому пилить надо на минимально возможном натяжении пильной ленты (150 кГ/см для ленты шириной 50 мм і 150 кГс/см для ленты шириной 35 мм).

Внимание! В процессе роботи, особенно в первые 10-15 минут ленточная пила нагревается і її длина увеличивается. Необходимо подтянуть пилу.

Для снятия вибрации ленточной пилы в процессе пиления служат поддерживающие ролики.

СНИМАЙТЕ натяжении пилы, как только прекратили пилить.

Как понять правильно ли разведена Ваша пила?

Развод можно считать оптимальным, когда между полотном пилы і деревом, которое она распиливает, находится смесь из 65-70% опилок і 30-35% воздуха.

Внешним проявлением того, что ваша пила разведена правильно, является то, что выбрасывается из пропила 80-85% опилок.

В случае, когда Вы развели пилу слишком сильно, остается много воздуха і недостаточное удаление количества опилок.

В случае не до разводки пилы на поверхности доски остаются плотно прессованные горячие опилки.

Пила, которая разведена слишком сильно, будет пилить рывками, разведенная недостаточно будет пилить волнами.

Еще один очень важный момент: разводить следует только верхнюю треть зуба, в процессе пиления должен участвовать только острый уголок на самой вершине зуба.

Точить пилу з минимальным съемом металла (т.е. зачистить заусенцы) і затем разводить.

При входе в бревно пила делает скачек вверх і пилит ровно практически до кінця бревна, після чего падает вниз. Это явление получило название «отжатия», т.е. пилу отжимает. Вызвано ето слишком большим углом заточки зуба. Следует уменьшить угол заточки на пару градусов.

При входе в бревно пила делает скачок вверх і доска получается кривая «как сабля». Это вызвано, скорее всего тем, что угол заточки слишком большой, а развод недостаточен. Следует уменьшить угол заточки зуба і увеличить развод. Пила «ныряет» вниз і доска получается кривая «как сабля». Это вызвано недостаточным углом заточки і недостаточной разводкой одновременно. Следует увеличить угол заточки на пару градусов і увеличить развод.

На доске остается слишком много опилок, і они рыхлые на ощупь. Развод недостаточен, следует его увеличить. Угол заточки уменьшить.

Пропил идет волной. Если пила острая, то ето происходит вследствие слишком маленького развода, следует увеличить развод.

Тупая, ни разу не переточенная пила трескается по впадинам зуба. Это вызвано тем, что полотно недостаточно разведено для роботи, которую им пытаются выполнить, либо тем, что полотном продолжали пилить, після того как оно затупилось.

Пила покрывается трещинами сзади. Это вызвано тем, что задние упоры направляючих роликов стоят слишком далеко от тыльной стороны полотна.

На полотно пилы «накатываются» опилки. То вызвано тем, что пила недостаточно разведена і в пропиле не остается достаточно воздуха, полотно пилы трется об опилки, разогревается і древесная пыль напекается на пилу. Увеличить развод.

Опилки «накатываются» на внутренней поверхности зуба, но на поверхности пилы етого не происходит. Это обусловлено плохим качеством заточки (слишком большая подача или слишком большой съем металла и, как результат, плохое качество поверхности на впадине зуба), либо слишком большим углом заточки зуба, либо тем, что полотном продолжали пилить після того, как оно уже затупилось.

После заточки полотно покрывается трещинами на впадинах зубьев. Во время перезаточки, за один раз сняли слишком большое количество металла в результате чего получиться перекал поверхности зуба.

Многие проблемы создаются тем, что заточной камень недостаточно часто і аккуратно заправляется.

В среднем, в процессе роботи на пилораме используются 4-5 пилы, которые меняются через каждые 1,5..2 часа в зависимости от породы древесины і степени изношенности полотна.

Для пилорам, установленных в отдаленных районах или работающих в двух-трех сменном режима рекомендуется приобретать большее количество ленточных пил.

Wood-Mizer LT15 Ленточнопильный верстат. Відеоролик

Технічні характеристики пилорамы ленточной Wood-Mizer LT15

Наименование параметра	LT15	LT15 Power	LT20	LT40
Основні параметри
Диаметр распиливаемого бревна, мм	710	710	800	900
Длина распиливаемого бревна, м	7,9	7	1,2..6,7	6,8
Ширина пропила (расстояние между роликами), мм	640	640	650	720
Высота распила, мм	25..670	25..670	25..780	25..780
Толщина післядней доски на выходе, мм	25	25	25	25
Высота бруса, мм			220..780	220..780
Ширина бруса, мм			580	580
Наибольший вес бревна, кг	1999	1999	1999	1999
Диаметр пильных шкивов, мм	473	473	473	473
Подача пильной каретки, м/мин	ручная	ручная	0..20	0..36
Привід подъема - опускания пильного блока	електр.	електр.	електр.	електр.
Электропривід переруху подвижного ролика	ручной	ручной	ручной
Ширина пильной ленты, мм	32	32	32	32..38
Длина пильной ленты, мм	4000,5	4000,5	4000,5	4000,5
Шаг зубъев (стандарт WM), мм	180 зубъев	180 зубъев	180 зубъев	180 зубъев
Толщина пильной ленты, мм	1,07	1,07	1,07	1,07
Толщина пропила, мм	2	2	2	2
Натяжение ленточной пилы	ручное	ручное	ручное	ручное
Угол захода пилы, градус
Длина рельсового пути, мм	1950х4 (7800)	2700х3 (8100)	8000	8000
Масса рельсового пути, кг	80х4 (320)	80х3 (240)	320	320
Ширина рельсового пути, мм	1000	1200	1000	1000
Компенсатор конусности бревна
Електроустаткування верстата
Род тока питающей сети	380В 50Гц	380В 50Гц	380В 50Гц	380В 50Гц
Количество електродвигателей на станке, шт	2	2
Привід ленточной пилы, кВт (об/мин)	7,5	11 (2920)	11	15
Привід подъёма-опускания пильной каретки (мотор-редуктор), кВт	4	4	4	4
Електродвигун подачі, кВт	-	-
Габарит і масса верстата
Габарит верстата (длина х ширина х высота), мм		2200 х 2000 х 1900	2100 х 2100 х 2000	2100 х 2100 х 2000
Масса верстата, кг	520	1000	1880	1880
