Токарні верстати поділяються на універсальні та спеціалізовані. Універсальні верстати призначені для виконання найрізноманітніших операцій: обробки зовнішніх та внутрішніх циліндричних, конічних, фасонних та торцевих поверхонь; нарізування зовнішніх та внутрішніх різьблень; відрізки, свердління, зенкування та розгортання отворів. На спеціалізованих верстатах виконують більш вузьке коло операцій, наприклад, обточування гладких і ступінчастиних валів, прокатних валків, осей колісних пар залізничного транспорту, різного роду муфт, труб тощо. Універсальні верстати поділяються на токарно-гвинторізні та токарні. Токарні верстати призначені для виконання всіх токарних операцій, за винятком нарізування різьбленням.
Наша промисловість випускає різні моделі токарних та токарно-гвинторізних верстатів – від настільних до важких. Найбільший діаметр оброблюваної поверхні на радянських верстатах коливається від 85 до 5000 мм при довжині заготовки від 125 до 24 000 мм. Деякі токарно-гвинторізні верстати оснащуються копіювальними пристроями, які дозволяють обробляти складні контури без спеціальних фасонних різців та комбінованого розточувального інструменту, а також значно спрощують налагодження та підналагодження верстатів.

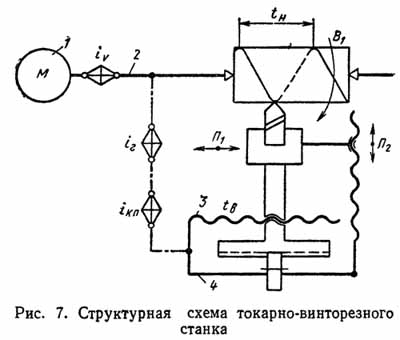

Структурна схема токарно-гвинторізного верстата представлена на рис. 7. Формоутворення забезпечується обертальним рухом заготовки (В1) по ланцюгу: електродвигун 1 - шпиндель 2 зі ланкою налаштування i0 і поступальним рухом інструменту (П1 і П2) по ланцюгу: шпиндель 2 - ходовий вал 4 (при гострінні) або шпиндель - ходовий гвинт 3 (при нарізанні різьблення) зі ланками налаштування iг та iкп.
Налаштування кінематичних ланцюгів під час виконання різноманітних робіт на токарно-гвинторізних верстатах зводиться до підбору передавальних відносин передач коробок швидкостей, подач та інших механізмів, що здійснюється перемиканням відповідних важелів. Виняток є нарізання особливо точних різьблень або різьблень з ненормалізованим кроком. Кінцевою ланкою різьбонарізного ланцюга є ходовий гвинт 68 (див. рис. 9) і маточна гайка, тому рівняння налаштування відповідно до рівностей (5) і (9) можна написати в наступному вигляді (маючи на увазі однозахідність ггвинта)
1 оборот шпинделя i х t B = t H , (11)
так само
i — передатне відношення кінематичного ланцюга від шпинделя до ходового ггвинта.
t Н - крок нарізання різьблення;
t П - крок ходового ггвинта;
Схема кінематична токарно-гвинторізного верстата 1К62. Дивитись у збільшеному масштабі
Схема кінематична токарно-гвинторізного верстата 1К62. Дивитись у збільшеному масштабі
Схема кінематична токарно-гвинторізного верстата 1К62. Дивитись у збільшеному масштабі
Так як для даного випадку вали X, XII, XV і ходовий гвинт 68, пов'язані муфтами 98, 99 і 101, являють собою єдину ланку, то передатне відношення ланцюга
i = i p hi g . (12)
так само
i п - передатне відношення постійних передач;
i г - передатне відношення змінних коліс (гітари) ланки налаштування. На підставі рівнянь (11) та (12)
i г = (1/ i п ) х (t H / t B )
Позначивши 1/ i п через З, отримаємо
i г = З х (t H / t B ) (13)
Передатне відношення i п найчастіше дорівнює 1: 1 або 1: 2. Стосовно кінематичної схеми, зображеної на рис. 9, значення i п може бути різним, залежно від положення блоків із зубчастиними колесами 26-28 та 35-33 на валах VIII та IX.
Якщо колесо 25, що сидить на шпинделі, зчеплене з колесом 26, то обертання механізму подач повідомляє безпосередньо шпиндель, і передатне відношення постійних передач i п від шпинделя до ланки налаштування (до гітари)
(60/60) х (42/42) = 1 або (60/60) х (28/56) = 1/2 (вали V, VIII, IX).
при нарізанні різьблення з великим кроком (14-192 мм) передача руху здійснюється через ланку збільшення кроку, У цьому випадку блок коліс 15-21 на шпинделі займає праве положення, а колесо 27 на валу IV зачіпляється з колесом 28 на валу VIII.
Передавальне відношення ланцюга від шпинделя до гітари (до валу /X) при зчепленні коліс у такій послідовності буде в одному з варіантів таким:
і p = 54/27 x 88/22 x 88/22 x 45/45 x 42/42 = 32
Включення ланки збільшення кроку з чотирьох варіантів зачеплення коліс дає збільшення передавального відношення від шпинделя до вала VIII 2; 8 і 32 рази, що відповідно дає збільшення кроку різьби, що нарізається, теж у 2; 8 та 32 рази. В останньому варіанті в реверсивному механізмі (вали VIII і IX) включаються колеса 32 і 33 з передавальним ставленням i = 1/2, тому крок різьби, що нарізається, збільшується не в 32, а в 16 разів.
Приклади налаштування гвинторізного кола без коробки подач. Налаштування гвинторізного ланцюга будемо виконувати тільки гітарою, вимкнувши коробку подач (замикаються муфти 98, 99, 101 і розмикається механізм Нортона; див. рис. 9).
приклад 1 . Налаштувати верстат 1К62 на нарізування однозахідного метричного різьблення з кроком t H = 1,75 мм.
Крок ходового ггвинта t B = 12 мм. Приймемо З = 1, т. е. замкнемо колеса 34-35 з i = 1, тоді за рівнянням (13)
i г = t H / t B = 1,75/12 = 7/12 x 1/4 = 35/60 х 20/80
Як бачимо, на гітарі треба встановити дві пари зубчастиних коліс. Перевіримо умову їх зчеплюваності, відповідно до рівняння (151): для першої пари - а + Ь > з + 15; 35 + 60 >> 20 + 15; 95> 35; для другої пари - з + d> b + 15; 20 + 80 > 60 + 15; 100> 75.
Як бачимо, зчеплення зубчастиних коліс забезпечено.
Приклад 2 . Налаштувати верстат 1К62 на нарізання однозахідного дюймового різьблення 3,5 нитки на 1" (С = 1).
В цьому випадку
t H = 1"/3,5
Виразимо кроки різьби, що нарізається, і ходового ггвинта в одній системі одиниць. Оскільки 1" = 25,4 = 127/5 мм, то
t H = (1 х 127)/(3,5 х 5) мм
Тоді
i г = t H / t B = (1 х 127)/(3,5 х 5 х 12) = (2 х 127)/(3,5 х 120) = (40 х 127)/(70 х 120) = 120/70 х 40/120.
Перевірку зчеплення зубчастиних коліс можна зробити аналогічно.
Приклад 3 . Налаштувати верстат 1К62 на нарізання однозахідного хробака модуля 3 мм. Крок модульного різьблення t H = π*m*z, де m - модуль; z - число заходів черв'яка. Беремо значення π = 22/7
i г = t H / t B = π * m * z / t B = (22 х 3 х 1) / (7 х 12) = 11/7 х 1/2 = 55/35 х 20/40
Нарізання багатозахідного різьблення . При багатозахідному різьбленні під кроком t H розуміють відстань між паралельними сторонами профілю двох сусідніх витків. Тому для отримання різьблення заданого кроку t H механізм повинен за 1 оборот заготовки перемістити супорт на величину ходу різьблення s = k * t H де до - число заходів різьблення, що нарізається. Такого типу різьблення нарізають на ходових ггвинтах, багатозахідних черв'яках та інших деталях,
У загальному випадку при заходах до кут між сусідніми нитками (якщо дивитися в торець деталі) буде:
R = 360°/к
Багатозахідне різьблення нарізається двома способами: після нарізування першої нитки заготовку повертають на частинину обороту 1/к, попередньо розімкнувши гвинторізний ланцюг, або, залишаючи заготовку нерухомою, переміщують інструмент разом з різцевими санчатами поздовжньо на величину кроку різьблення t H . Потім нарізають наступний захід і т.д.
На верстаті 1К62 є спеціальний ділильний пристрій для нарізування багатозахідних різьблень. Воно складається з кільця з ризиком, укріпленого на корпусі передньої бабки, і диска з поділками, насадженого на шпиндель і має 60 поділів на периферії. Після нарізання першого заходу шпиндель треба повернути на число поділок, що дорівнює 60/к. Цей пристрій дозволяє
нарізати різьблення з числом заходів 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60. На верстатах, які не мають ділильного пристрій, користуються повідковою ділильною планшайбою.
Приклад . Виготовити різьбовий калібр із тризахідним метричним різьбленням з ходом s = 180 мм. Оскільки крок різьблення великий, потрібно скористатися ланкою збільшення кроку. Приймемо наступний варіант гвинторізного ланцюга (див. рис. 9):
1 об.шт х 54/27 х 88/22 х 88/22 х 45/45 х 28/56 х i г х 12 = s
де 12 - крок ходового ггвинта. Тут
і p = 54/27 x 88/22 x 88/22 x 45/45 x 28/56 = 8
Позначивши 1/ i п через З, отримаємо
i г = С xs/t B = 1/8 x 180/12 = 90/48
Налаштовуючи гітару, колесо z = 90 встановимо на вал IX, а z = 48 - на вал X. Замкнемо їх проміжним колесом із будь-яким числом зубів.
