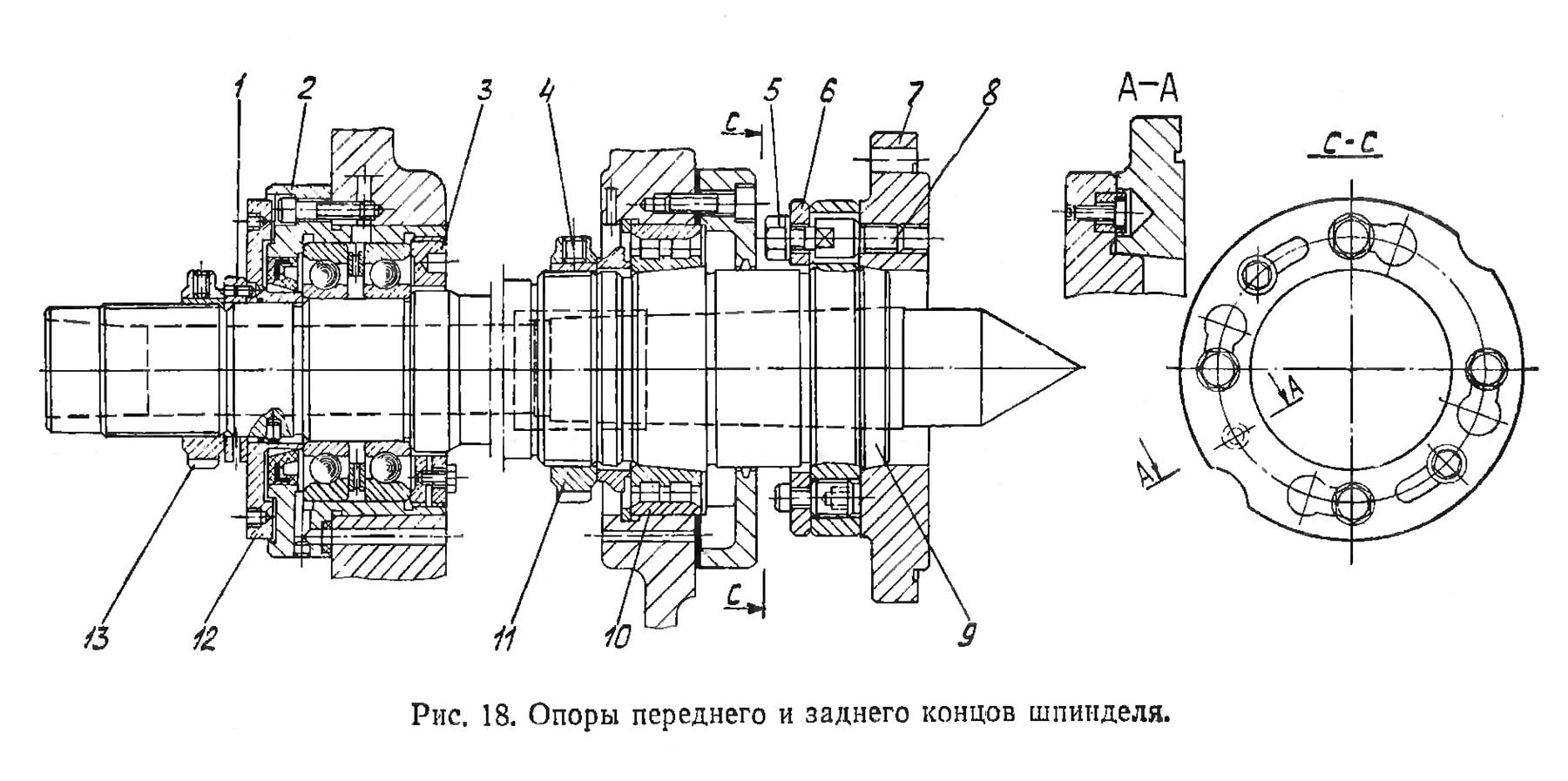

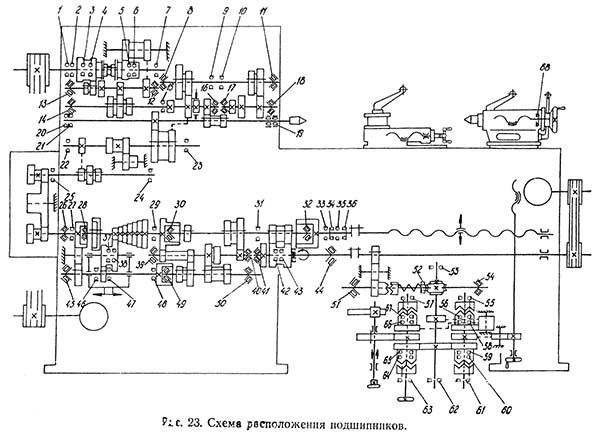

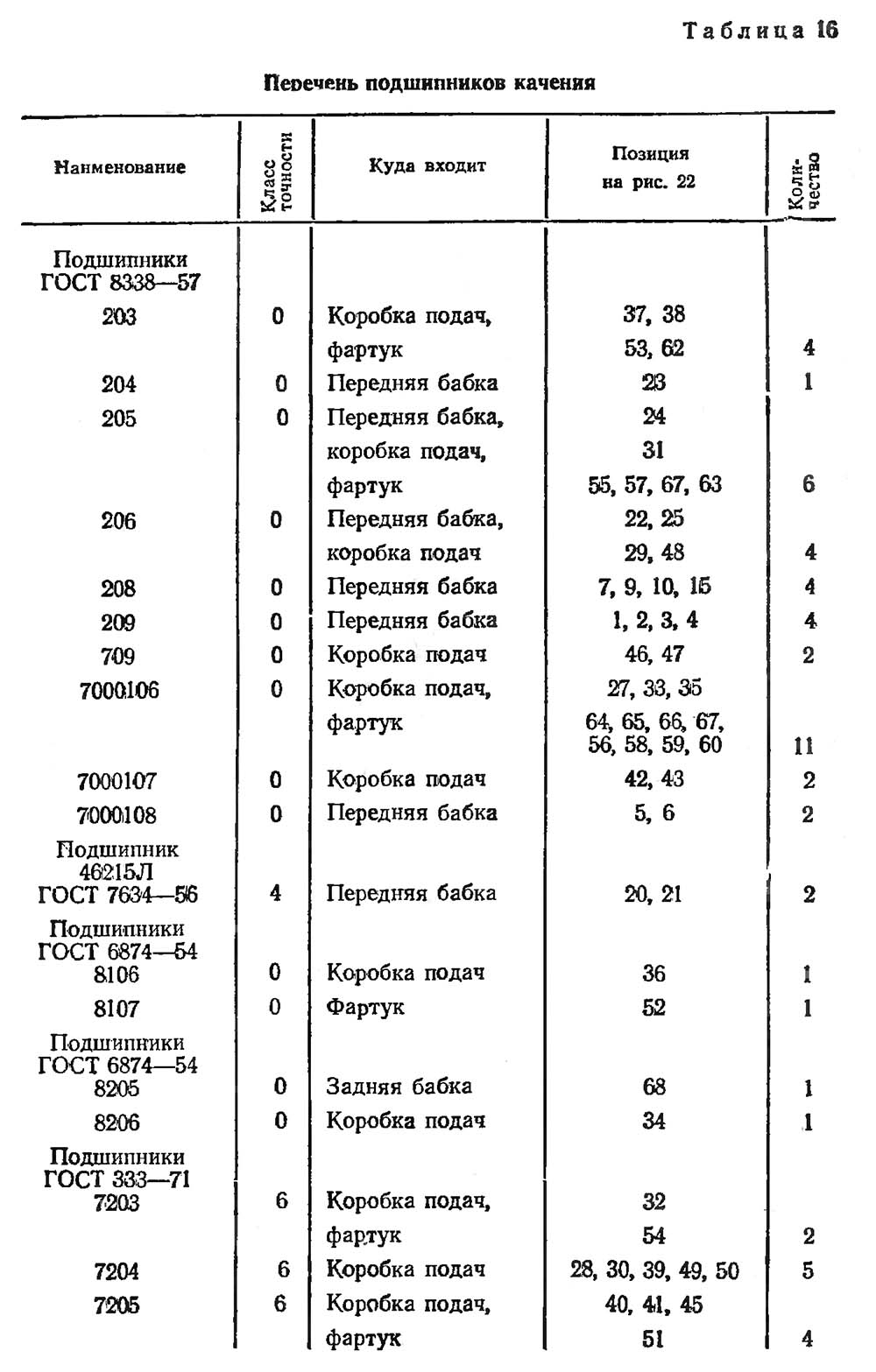

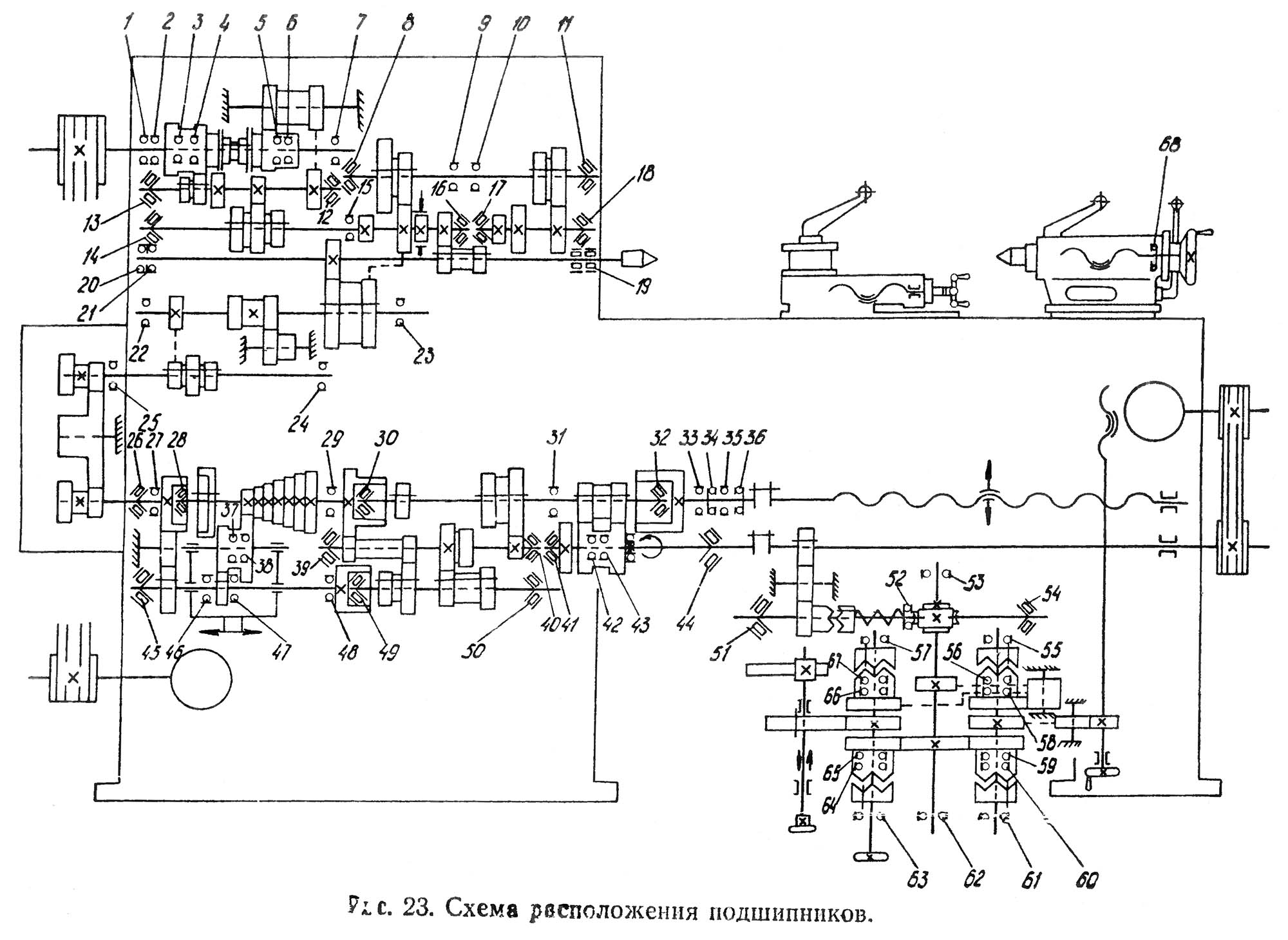

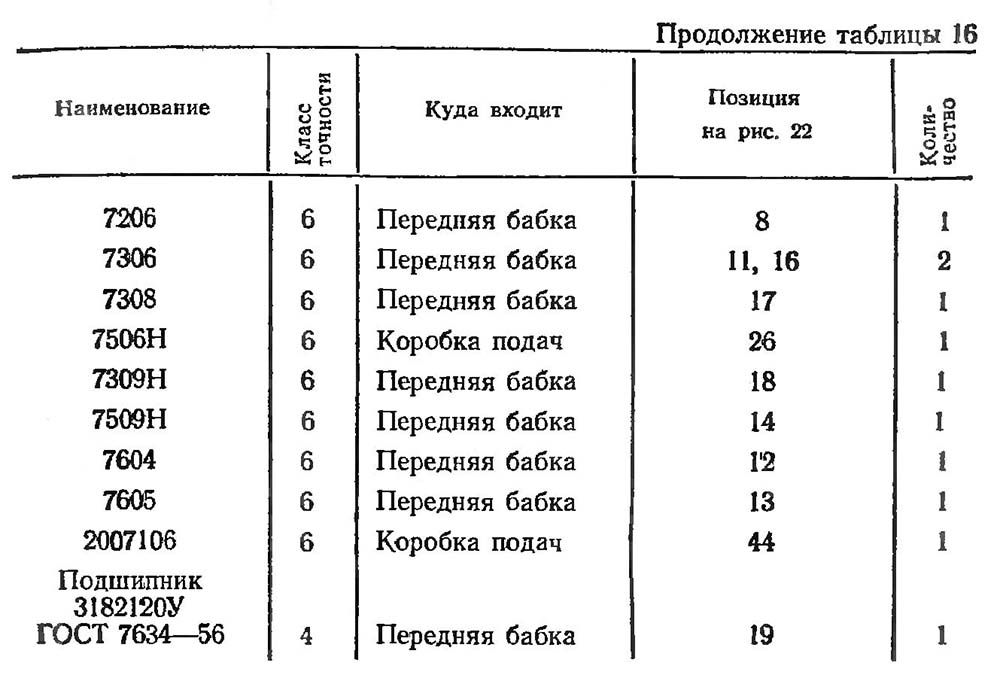

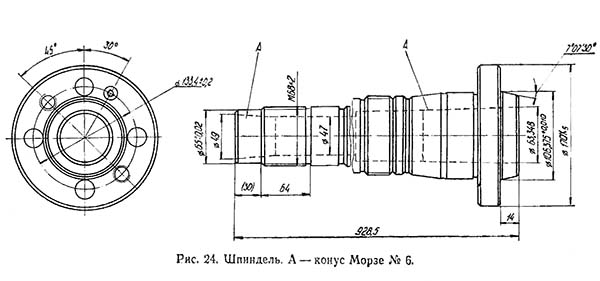

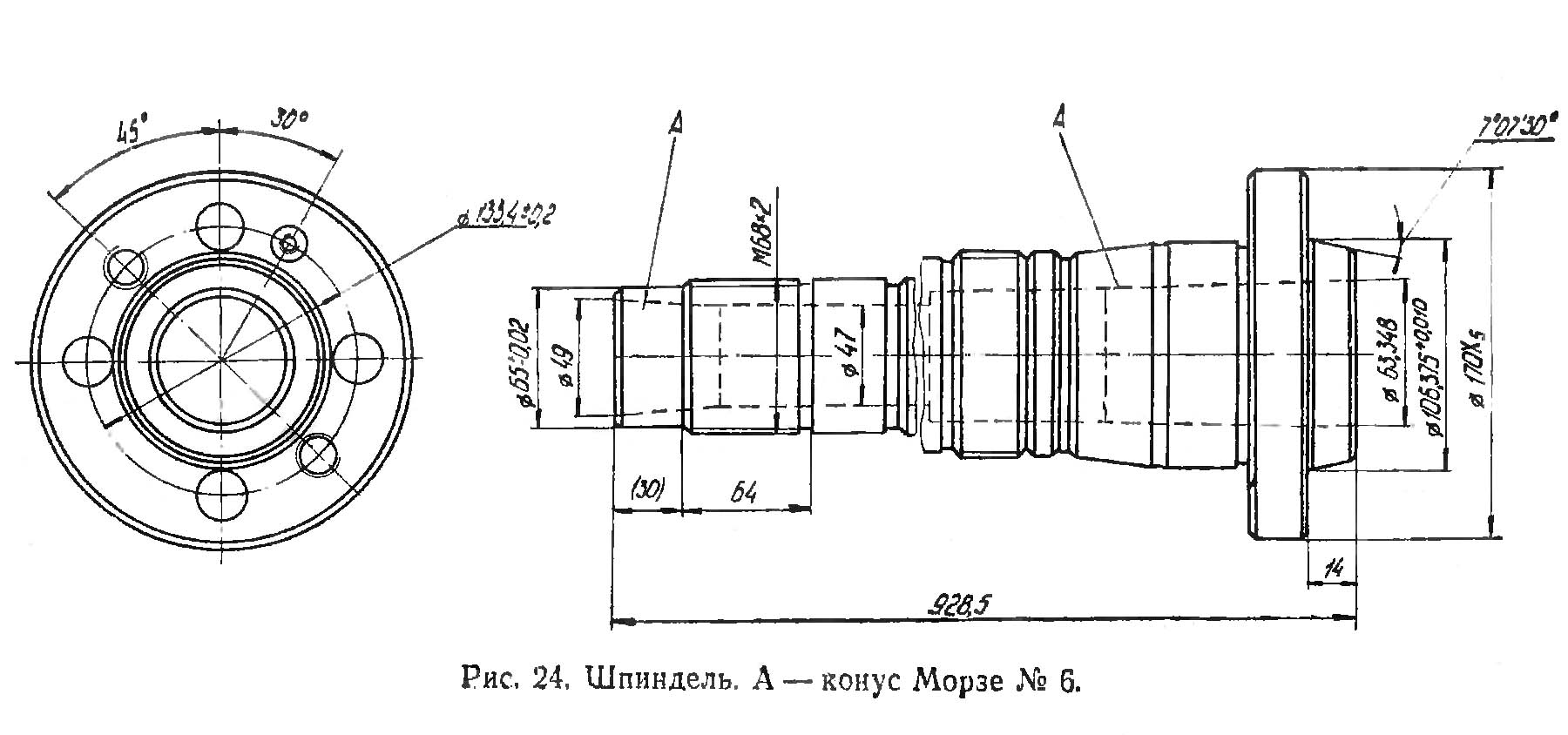

Підшипники токарно-гвинторізного верстата 1К62. Регулювання шпиндельних вузлів

Технічні характеристики підшипника 3182120

Підшипник № 4-3182120 - це дворядний роликовий радіальний класу точності 4, ГОСТ 7634-56, з короткими циліндричними роликами, з безбортовим зовнішнім кільцем, з конічним отвором посадкового (1:12), канавкою і отворами для внесення змаз. Комплект тіл кочення із внутрішнім кільцем здатні переміщатися щодо зовнішнього в обидві сторони. Дворядні роликові підшипники здатні забезпечувати високу вантажопідйомність і жорсткість при своїх незначних розмірах (насамперед, відстань між зовнішнім та внутрішнім кільцями). Цей тип, як і більшість роликопідшипників цієї серії, виробляється в даний час тільки високоточним, другим або четвертим класом, оскільки основна сфера застосування - прецизійні верстати, при роботі яких неприпустимо високе биття. Продукція низьких ступенів точності (6) доступна для зберігання.

Основним виробником підшипників подібної конструкції завжди вважався московський ГПЗ-1, зараз його виробництво перевели в місто Волзький, на філію Заводу Авіаційних Підшипників при 15 ГПЗ (усі заводи об'єднані під егідою Європейської Підшипникової Корпорації), так що підшипники з маркуванням ГП- зберігання (або буває ще контрафакт). В даний час виготовляється дві різні модифікації – 2-3182120К, 4-3182120К, які відрізняються за класом точності. Крім зазначених заводів, цей тип випускав і 10 ГПЗ (Ростов-на-Дону). Після розвалу вітчизняної промисловості на ринку надлишок підшипників цього типу, які були зняті з обладнання, розпродані зі складських залишків тощо. Серед такої продукції може зустрічатися як дуже якісна та недорога, так і непридатна до експлуатації.

Купити заводські підшипники, тривала працездатність якої гарантована виробником, з мінімальними торговими націнками можна у офіційних представників ЄПК (орієнтовна ціна - близько 6500 рублів, причому клас точності впливає на неї не сильно), неліквідну продукцію та підшипники зі зберігання можна купити у фірмах, розташованих у великих промислових центрів минулого.

Імпортні підшипники цього типорозміру мають позначення NN3020K (наявність літери К у номері є обов'язковою, оскільки вона вказує на конічну посадку). У Росії її найбільш поширена продукція наступних виробників — FAG, SKF, NACHI, IBC. Також, як і вітчизняні підшипники, імпортні також широко реалізуються з-поміж неліквідів, передусім це продукція східноєвропейських виробників — URB (Румунія) та FLT (Польща), випущена та завезена в країну ще за часів існування Союзу. Під виглядом імпортних можуть продавати китайські підшипники CX, SZPK, ZWZ та інші.

Розміри та характеристики підшипника 3182120 (NN3020K)

• Внутрішній діаметр (d): - 100 мм;
• Зовнішній діаметр (D): - 150 мм;
• Ширина (H): – 37 мм;
• Маса: - 2,17 кг;
• Розміри ролика: - 11х11 мм;
• Кількість роликів: - 60 шт;
• Вантажопідйомність динамічна: - 160 кН;
• Вантажопідйомність статична: - 247 кН;
• Максимальна номінальна частота обертання: - 6000 об/хв.

Схема підшипника 3182120

Фото підшипника 3182120

Технічні характеристики підшипника 46215

Підшипник 46215 кульковий радіально-упорний однорядний нероз'ємний зі скосом на зовнішньому кільці ГОСТ 7634-56.

Підшипник є кульковим однорядним радіально-упорним підшипником з кутом контакту 26°. Цей кут - не що інше, як кут між прямою, що проходить через центр кульки і точкою контакту його з доріжкою кочення. Як випливає з назви цього типу — навантаження, що діють як радіальні, так і осьові. Притерта одна до одної пара таких підшипників за схемою «тандем» постачається в комплекті та має номер 446215.

Виробляється цей тип у Самарі на СПЗ-4. Проте якісніші та дорогі підшипники радіально-упорного типу випускає саратовський завод ВАТ «СПЗ» (колишній 3 ГПЗ). У його номенклатурі знаходиться відразу кілька модифікацій цього типу: Т-46215Е5, 4-46215Е5, 6-46215Е5, 46215Е5, Т-46215Л, 4-46215Л, 6-46215Л (відрізняються ступенем точності та матеріал). Якщо ж Вам пропонуватимуть 1 ГПЗ — будьте впевнені: це старі підшипники, якість яких може бути непередбачуваною.

Імпортні підшипники (наприклад, SKF та FAG), цього типу мають маркування ISO - 7215A . Сепаратор із латуні відображається наявністю в номері літери М.

Розміри та характеристики підшипника 46215 (7215А):

• Внутрішній діаметр (d): - 75 мм;
• Зовнішній діаметр (D): - 130 мм;
• Ширина (висота) (Н): - 25 мм;
• Маса: - 1,28 кг;
• Діаметр кульки: - 17,462 мм;
• Кількість кульок у підшипнику: - 16 шт.;
• Діаметр борту зовнішнього кільця: - 113 мм;
• Діаметр борту внутрішнього кільця: - 92 мм;
• Вантажопідйомність динамічна: – 78,4 кН;
• Вантажопідйомність статична: - 53,8 кН;
• Номінальна частота обертання: - 6300 об/хв.
• Виробник - ГПЗ-3 ;

Схема підшипника 46215 (7215)

Фото підшипника 46215 (7215)

Умовні позначення підшипників - ГОСТ 3189-89

Російська система маркування підшипників кочення. Основне та додаткове цифрове позначення:

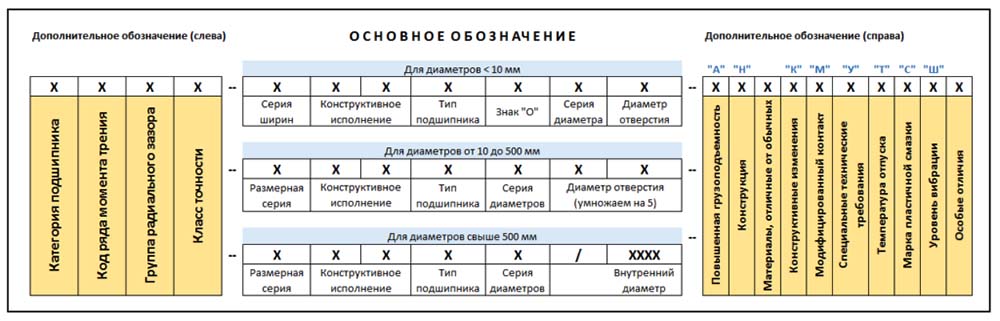

Умовні позначення підшипників

Умовні позначення підшипників. Дивитись у збільшеному масштабі

Розшифровка цифрового позначення підшипника № 4-3182120:

Розшифровка позначення завжди має починатися з правого краю маркування:

№ 4-31821 20

- Код внутрішнього діаметра внутрішнього кільця - Число в позначенні (20) множимо на крок 5 мм, в нашому випадку діаметр дорівнює 100 мм .

№ 4-3182 1 20

- Позначення серії діаметрів зовнішнього кільця спільно з сьомим знаком (3000100), що позначає серію ширин (висот), визначає розмірну серію (габарит) підшипника, ГОСТ 3478

№ 4-318 2 120

- Умовне позначення типу підшипника. У нашому випадку - радіальний Роліковий з короткими циліндричними роликами.

№ 4-3 18 2120

- конструктивне виконання підшипника за ГОСТ 3395. У нашому випадку: (182000) Підшипник радіальний роликовий з короткими циліндричними, дворядний з конічним отвором 1:12, з бортами на внутрішньому кільці, ГОСТ 7634

№ 4-3 182120

- Позначення серії ширини (3000-100). Спільно з третім знаком, що означає серію діаметрів, визначає розмірну серію (габарит) підшипника.

№ 4 -3182120

- позначення класу точності підшипника за ГОСТ 520-2002. У нашому випадку – 4 клас точності – високий.

Спрощена таблиця класів точності підшипників

Сучасна система маркування підшипників (ГОСТ 520-2002), прийнята нашій країні розрізняє такі класи точності (у порядку зменшення допусків і підвищення точності):

8, 7, 0, нормальний, 6X, 6, 5, 4, Т, 2

• Вищі класи точності – 5, 4, Т, 2 прецизійні.
• Нижчі класи точності – 0, нормальний, 6Х підшипники загального застосування. (Клас 6Х - позначається як Х. Нормальний клас, аналог позначення 0 може не позначатися)
• Додаткові класи точності (нижче за нульове) - 7, 8

Підшипники більш високих класів точності 4, Т, і 2 можуть коштувати в рази дорожче ніж нижчих класів - 5, 6, 0.

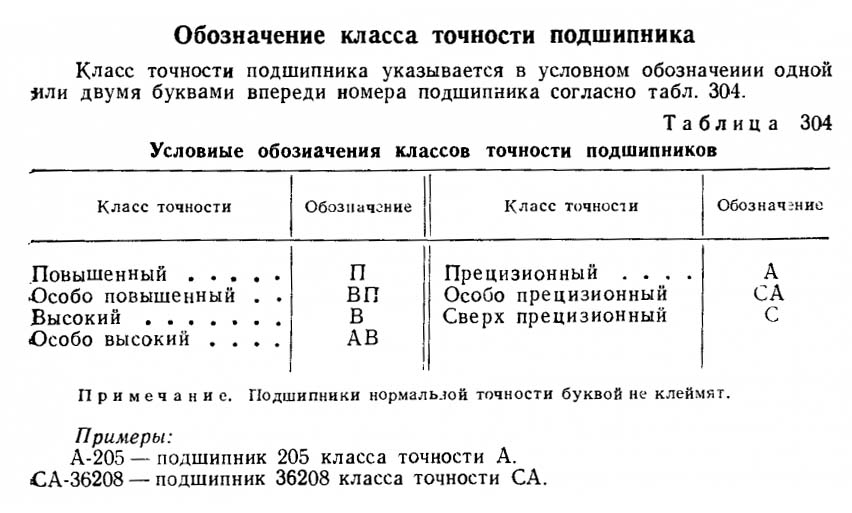

Буквені позначення класу точності підшипників

Сучасні позначення класу точності підшипників

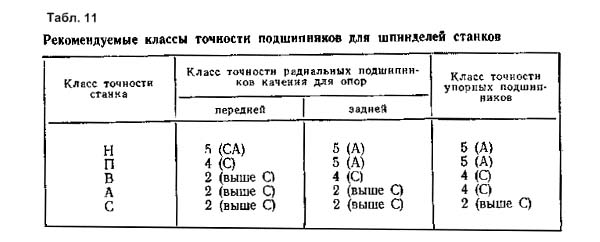

Класи точності підшипників для шпинделів верстатів

Список літератури

1. Токарно-гвинторізні верстати 1К62, 1К62п, 1К62г, 16к25. Посібник з експлуатації, 1976
2. Ремонт токарно-гвинторізного верстата 1К62. часть 1, часть 2, часть 3, Тула, 1988


3. Ачеркан Н.С. Металорізальні верстати, Том 1, 1965
4. Батов В.П. Токарные верстати, 1978
5. Білецький Д.Г. Довідник токаря-універсала, 1987
6. Грошовий П.М., Стіскін Г.М., Тхор І.Є. Токарна справа, 1972. (1к62)
7. Грошовий П.М., Стіскін Г.М., Тхор І.Є. Токарна справа, 1979. (1К62)
8. Модзелевський А. А., Мущинкін ​​А.А., Кедров С. С., Соболь А. М., Завгородній Ю. П., Токарні верстати, 1973
9. Оглоблін О.М. Основи токарної справи, 1967
10. Пікус М.Ю. Довідник слюсаря з ремонту верстатів, 1987
11. Схіртладзе А.Г., Новіков В.Ю. Технологічне обладнання машинобудівних виробництв, 1980
12. Тепінкічієв В.К. Металорізальні верстати, 1973
13. Чернов Н.М. Металорізальні верстати, 1988
