Beaver Mill верстат фрезерный з ЧПУ
опис, характеристики

Відомості про виробника фрезерного верстата BeaverMill

Фрезерный верстат BeaverMill выпускается предприятием Бивер Технолоджи, ООО г. Москва.

BeaverMill верстат фрезерный вертикальний з ЧПУ і АСИ. Назначение і область применения

Фрезерный з ЧПУ Верстат BeaverMill предназначен для фрезерування деталей цилиндрическими, дисковыми і фасонными фрезами, торцовыми, кінцівыми і шпоночными фрезами при помощи вертикального шпинделя.

На станке BeaverMill можно выполнять ряд фрезерных і расточных работ з високою точностью. На станке можно выполнять, также, сверление і рассверливание, долбление, центрование, цекование, зенкерование, развертывание, растачивание.

Верстат BeaverMill занимает два квадратных метра і не требует зоны обслуживания.

Эргономичный дизайн спроектирован для частой переналагодження.

Панорамное остекление і бестеневеое освещение позволяют наблюдать за обработкой з различных точок. Идеален для прототипов.

Жесткая станина, мотор-шпиндель з до 7,5 кВт, скорости перемещений 28 м/мин, і механізм смены на 20 инструментов обеспечивают обработку стали і цветных металлов для серийного производства на производительных режимах.

Стандартная комплектация

• Станина из минерального литья
• Автоматическая система импульсной змазки
• Бестеневая система освещения
• Автоматическое удаление стружки
• Панорамное остекление
• Охлаждение шпинделя чиллером
• Воздушный пистолет
• Электронный маховик(MPG)
• Жесткое нарезание різьби
• Система подачі СОЖ
• Пистолет СОЖ
• Подача воздуха в зону обробки
• Документация на русском языке

Дополнительная комплектация

• Поворотный стол диаметром 170 мм з прямым приводом (четвертая ось)
• Наклонно-поворотный стол з прямым приводом диаметром 200 мм (5-ая ось)
• Прецизионный пакет: высокоточные ШВП і система термокомпенсации. Система гарантирует точность позиционирования 2 nm в стандартных (не термостабильных) производственных помещениях.
• Система измерения заготовки і инструмента
• Инструментальные полки на 23 инструментас пристрійм для сборки инструмента

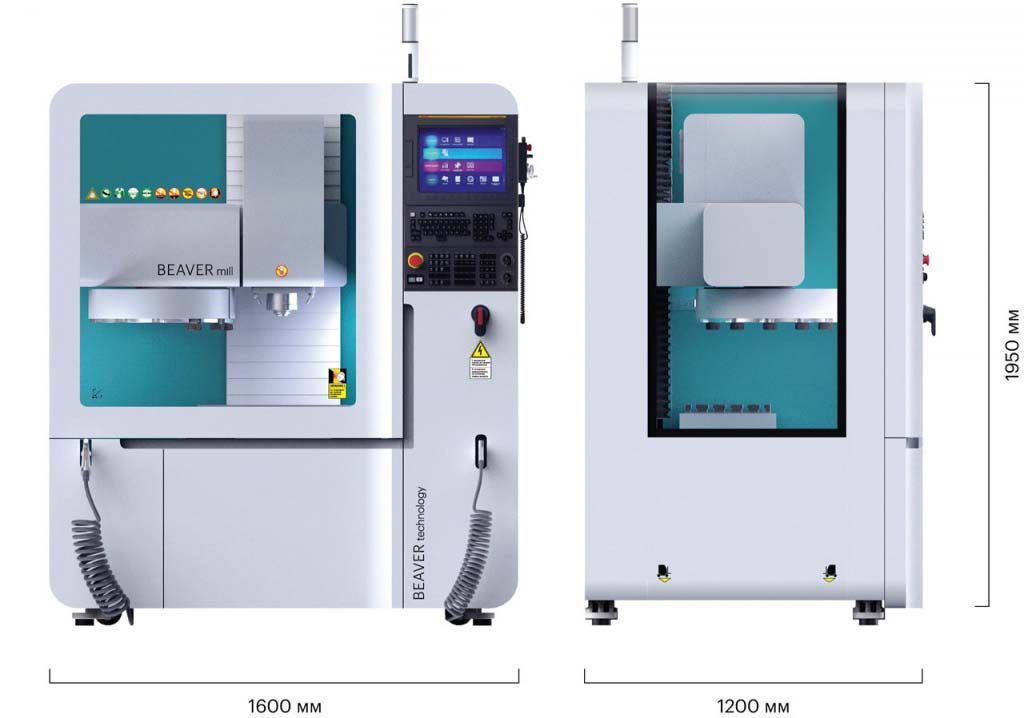

Загальний вигляд фрезерного верстата BeaverMill

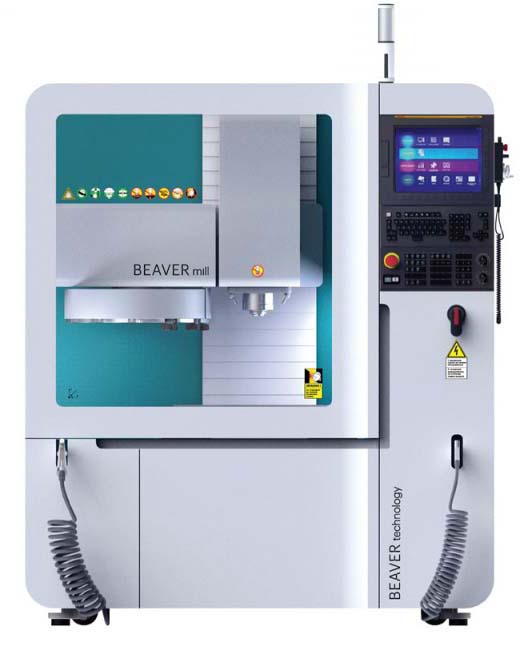

Фото фрезерного верстата BeaverMill

BeaverMill Загальний вигляд фрезерного верстата. Скачать в увеличенном масштабе

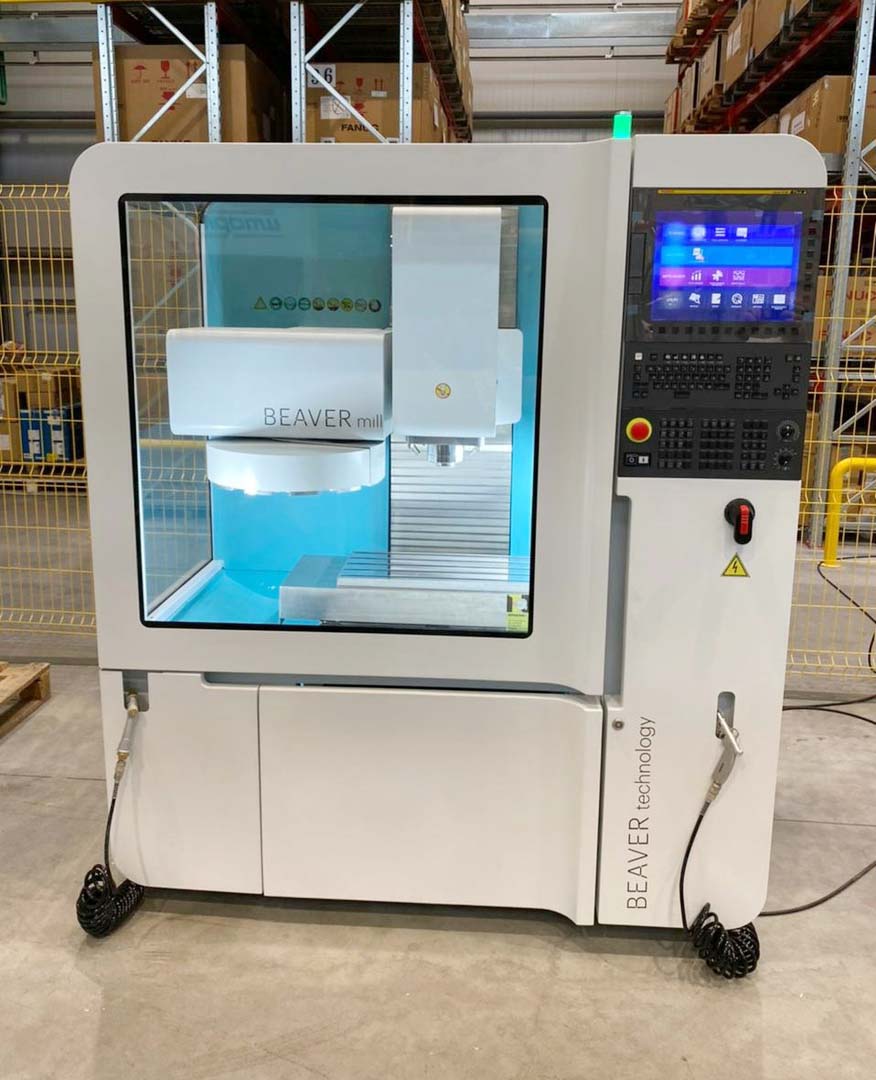

Фото фрезерного верстата BeaverMill

BeaverMill Загальний вигляд фрезерного верстата. Скачать в увеличенном масштабе

Технічні характеристики фрезерного верстата BeaverMill

Наименование параметра	Mini Mill (Haas)	Beaver Mill
Основні параметри верстата
Розміри поверхности стола, мм	914 х 305	730 х 300
Расстояние от торца шпинделя до поверхности стола, мм	254/ 355,6	90..490
Наибольшее перемещение по осям X, Y, Z, мм	406/ 305/ 254	500/ 350/ 400
Наибольшая масса обрабатываемой детали, кг	227	200
Контроллер ЧПУ		HNC808 (Fanurk
Шпиндель
Наибольшая частота обертання шпинделя, об/мин	6000	12000/ 15000
Максимальная мощность векторного двигуна шпинделя, кВт	5,6	5,5
Конус шпинделя	CT/40 или BT/40	ВТ/30
Наибольший крутящий момент, Нм	45 (1200 об/мин)
Скорость перемещений і подач
Скорость быстрых перемещений по осям X, Y, Z, м/мин	15,2	38
Пределы рабочих подач по осям X, Y, Z, м/мин	12,7	25
Пристрій смены инструмента
Тип пристроя	Карусельное	Карусельное
Емкость магазина, шт	10	20
Максимальная масса инструмента, кг	5,4	2,5
Время смены инструмента (среднее), с	3
Время смены инструмента (от стружки до стружки), с	3,8	3
Габаритные розміри і масса верстата
Габаритные розміри (ширина х глубина х высота), мм	1981 х 2034 х 2489	1600 x 1200 x 1950
Масса верстата, кг	1542	2000
