Відомості про виробника фрезерного настільного верстата Ф-2А (Ф-2м)

Фрезерний настільний верстат моделі Ф-2А випускався підприємством Чистопольський годинниковий завод м. Чистополь, заснованим у 1941 році.

Подібний верстат но-800 випускав Мінський завод годинників .

Ф-2А Верстат фрезерний настільний. Призначення та сфера застосування

Конструкція настільного фрезерного верстата Ф-2А скопійована з фрезерного верстата Henri Hauser SA

Універсальний фрезерний верстат Ф-2А настільного типу призначений для виконання дрібних точних фрезерних та розточувальних операцій при виготовленні годинників, приладів та інструментів на підприємствах приладобудівної промисловості.

Пристрій, принцип роботи та особливості конструкції верстата

Конструкція верстата Ф-2А повторює конструкцію моделі но-800 , м. Мінськ, за винятком того, що шпиндельна бабка не повертається.

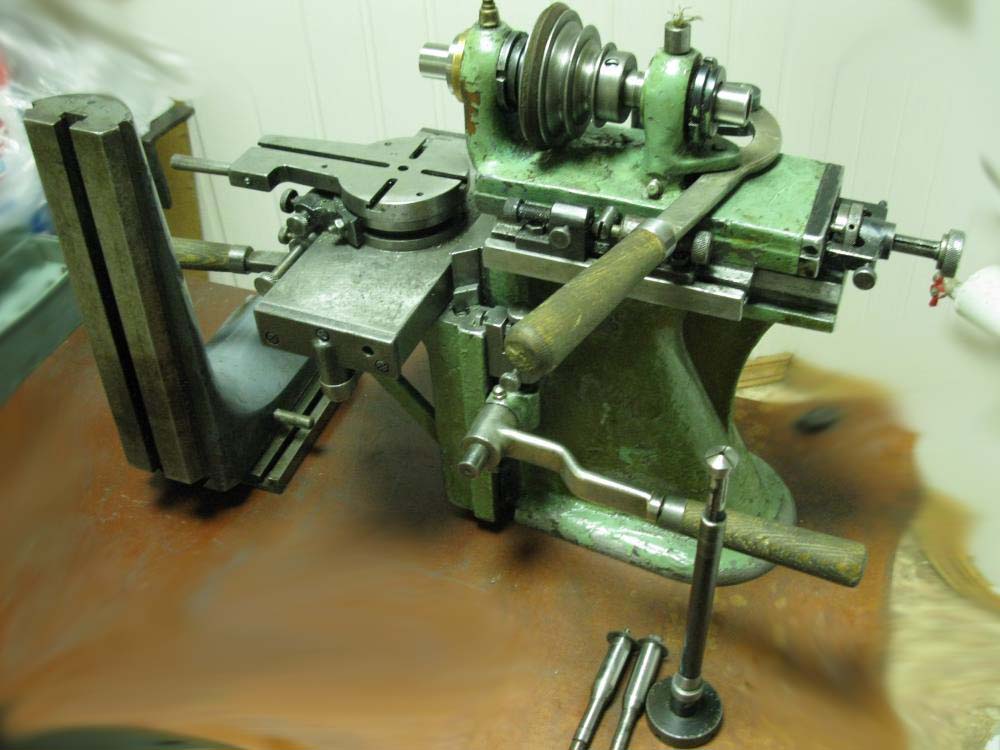

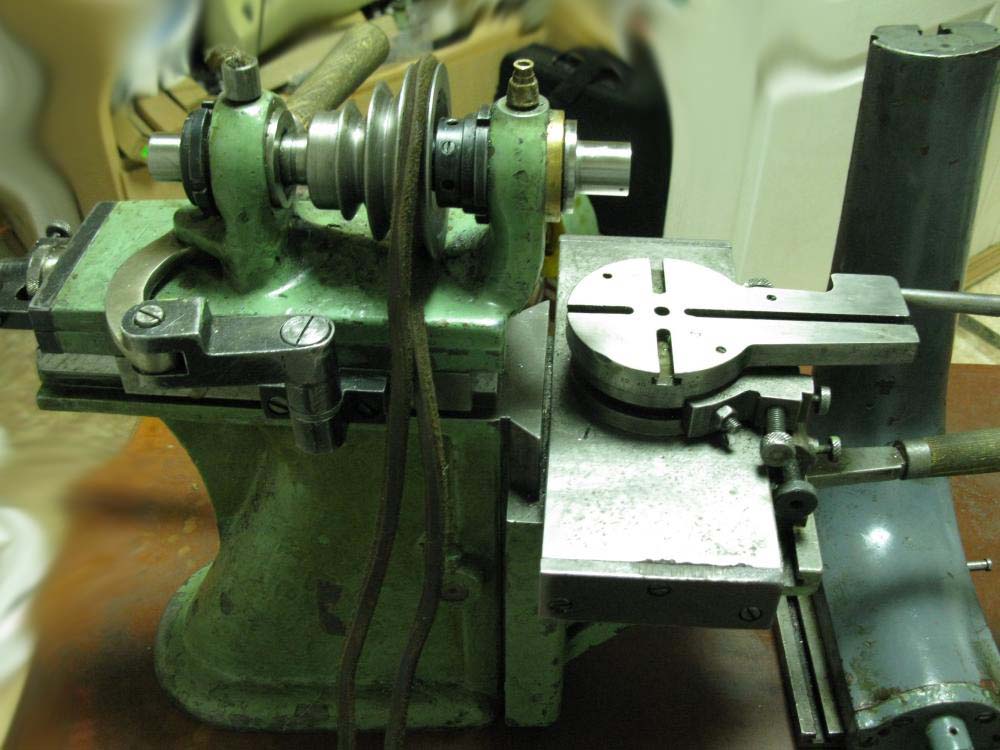

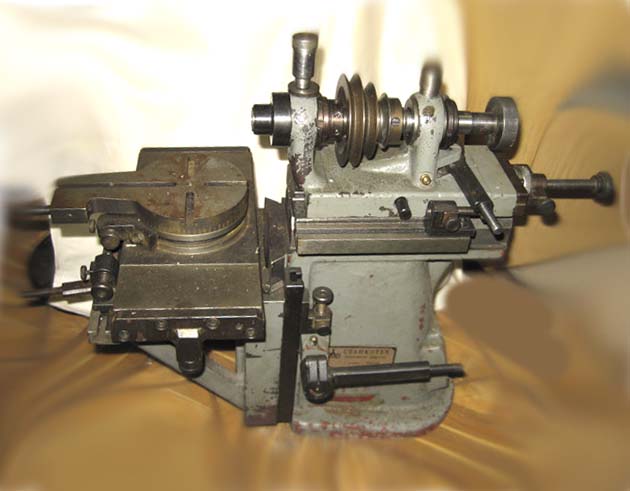

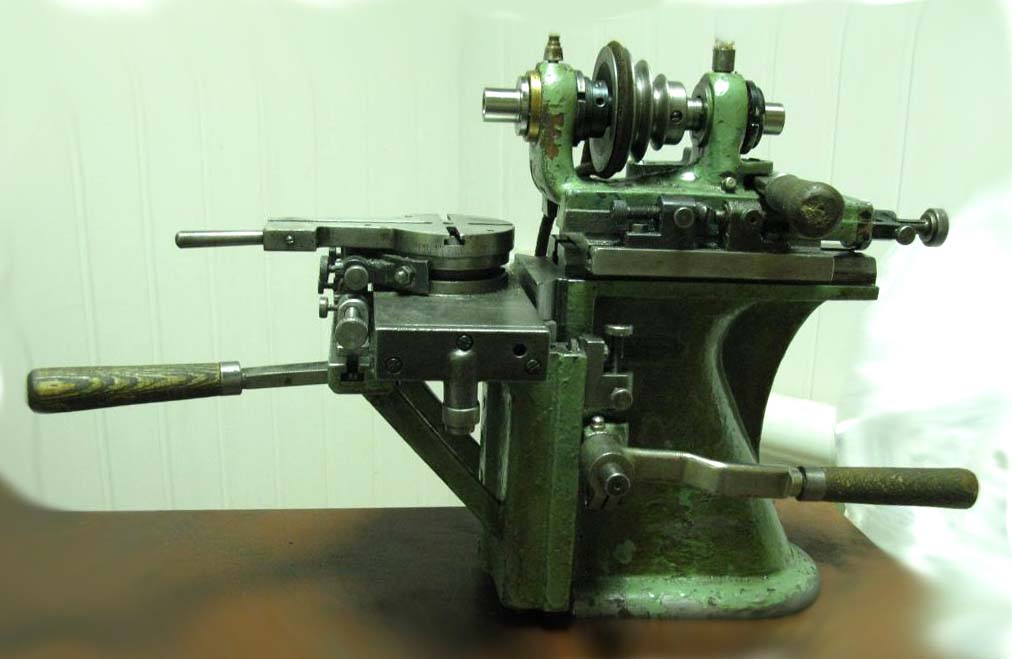

Вертикальний фрезерний верстат Ф-2А скомпонований на базі горизонтально-фрезерного верстата моделі Ф-2М .

Основні технічні характеристики верстата Ф-2А

Діаметр робочої поверхні поворотного столу 100 мм
Найбільший кут повороту столу 270 °
Найбільший хід столу (вертикальний та поздовжній) відповідно 50 та 85 мм.
Найбільше переміщення шпиндельної бабки (горизонтальне та вертикальне) 50 мм
Діаметр отвору під хвостовик 9 мм
Потужність електродвигуна 0,27 кВт, частота обертання електродвигуна 2800 об/хв.

Цанги для верстата Ф-2А

Отвір шпинделя розрахований застосування цанги чи оправки для фрез за стандартами НИИЧаспрома. Вони придатні для годинникового фрезерного верстата НО-800.

Cangi тип №4 NMP5-108-49
Тип ремонту №4, №5, №6 НМП5-135-49
Довжина цанги – 45 мм.
Максимальний діаметр конуса головки – 14,8 мм
Мінімальний діаметр конуса головки – 10,5 мм
Довжина конуса головки – 8,5 мм.
Циліндричний посадковий діаметр - 9 мм
Довжина різьблення разом із проточкою у посадкової шийки - 10 мм.
Довжина посадкової шийки – 8,5 мм.
Різьблення - 1М9х1
Ширина/глибина/довжина паза повним профілем - 2/1(на посадочному пояску)/20-22 мм

Також існував варіант під цангу 10 мм аналогічну цанг токарного верстата Т-28.

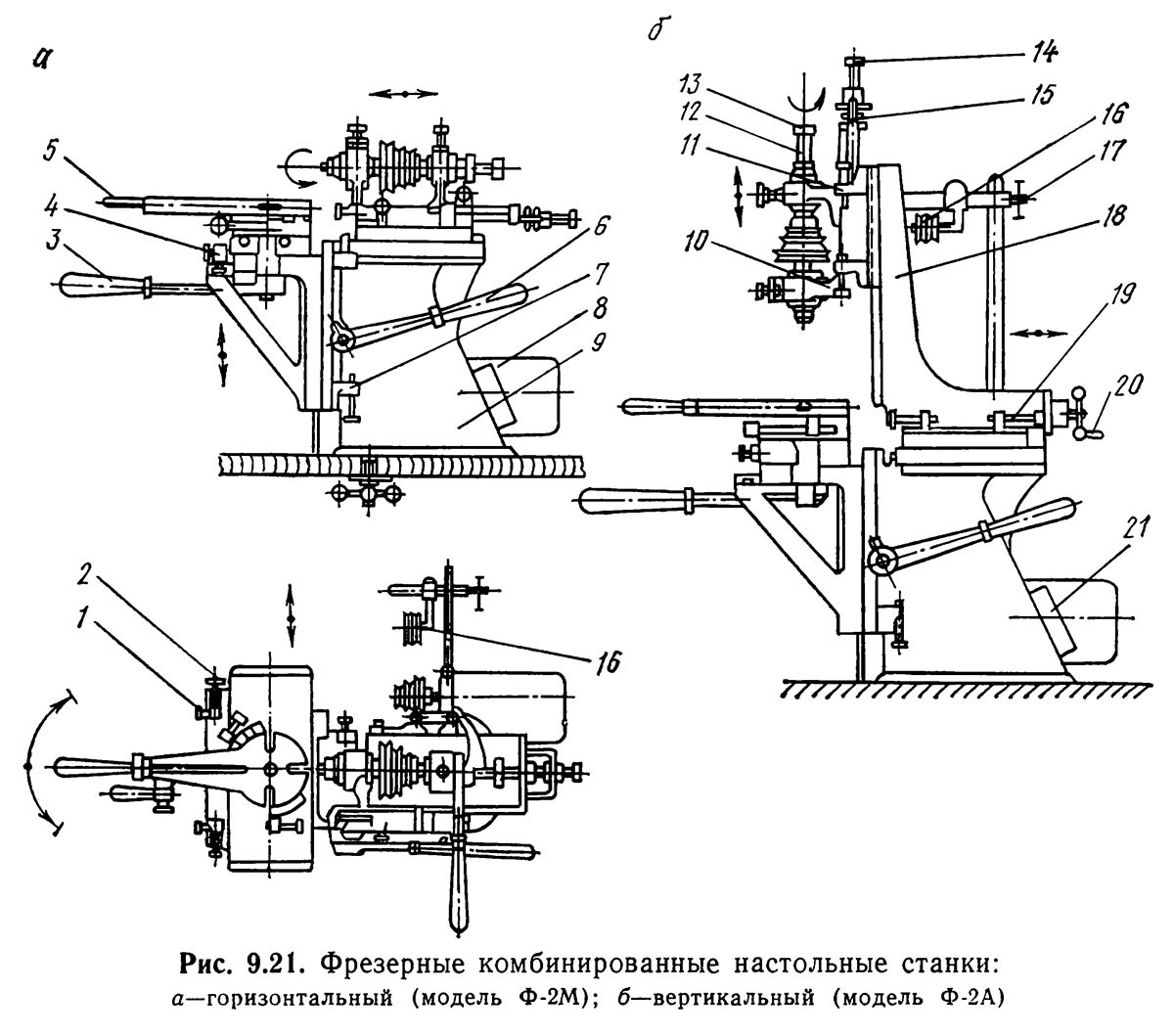

Опис конструкції фрезерного верстата Ф-2А (Ф-2М)

Верстат настільний із вбудованим у корпус приводом та пусковою апаратурою призначений для точних фрезерних та розточувальних операцій при виготовленні годинників, приладів та інструментів.

Оброблювана деталь встановлюється на круглому столі або в пристрої, що кріпиться до нього.

Поворот круглого столу, вертикальний хід шпиндельної бабки, поздовжній та вертикальний хід стола здійснюється вручну за допомогою важелів, крім того, горизонтальний хід шпиндельної бабки здійснюється від ггвинта.

Всі ці переміщення обмежуються двосторонні переставними колодками з завзятими ггвинтами.

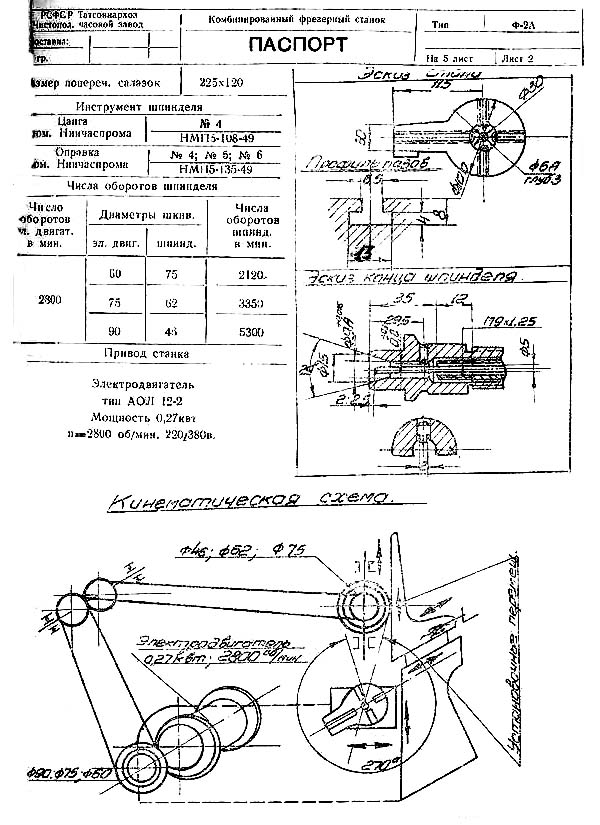

Обертання шпинделя здійснюється електродвигуном через 3-ступінчасту круглочасну передачу, що обгинає натяжний ролик. Отвір шпинделя розрахований застосування цанги чи оправки для фрез за нормалями Ниичаспрома.

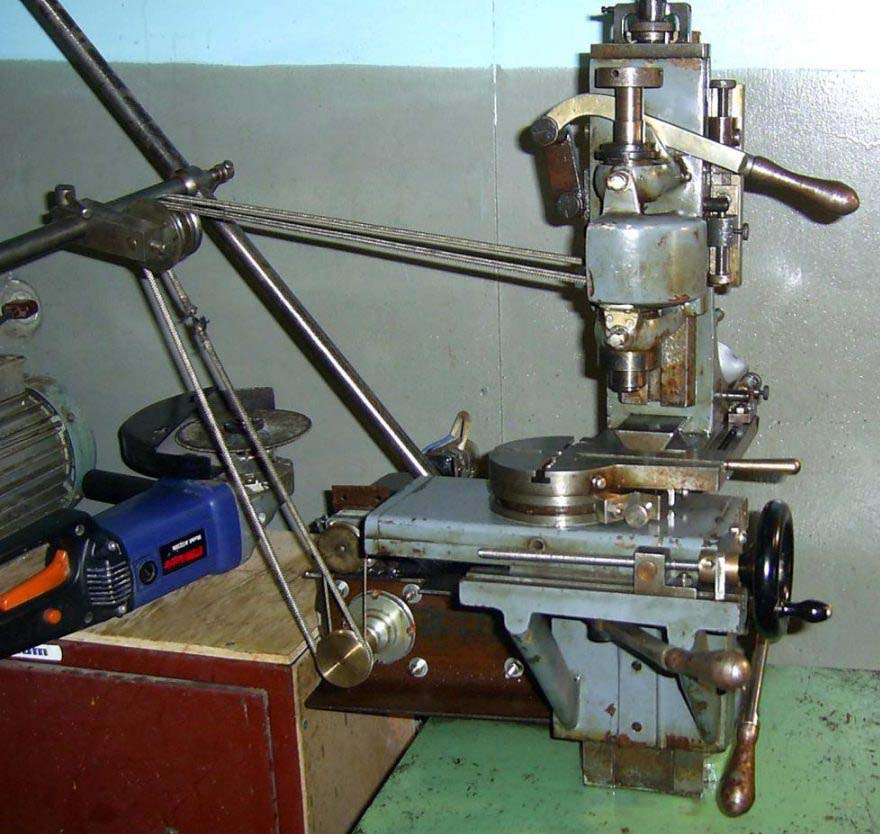

Верстат спроектований на базі горизонтально-фрезерного верстата типу ф-2м з додаванням стійки для установки шпиндельної бабки у вертикальному положенні.

Верстат збирається з чотирьох вузлів.

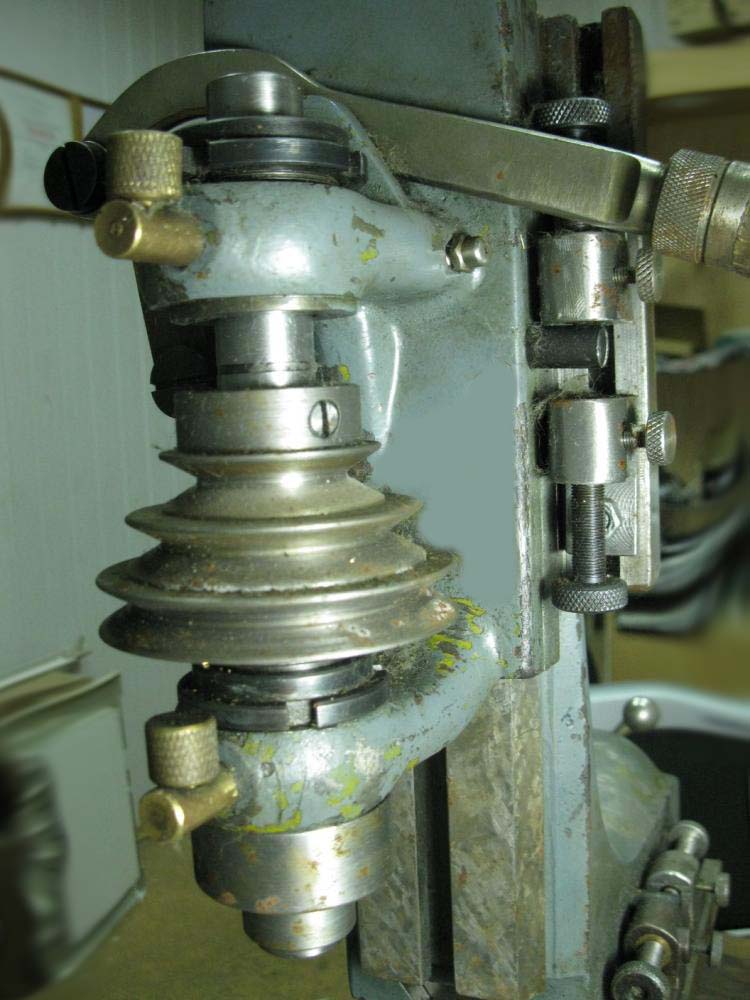

Шпиндельна бабка Ф-2м-01-01

Закріплення бабки на стійці здійснюється за допомогою двох екцентриків.

Основа бабки закріплюється на призматичних направляючих станини за допомогою двох ексцентриків. Поздовжній хід бабки обмежується завзятими ггвинтами, в переставних корпусах, а також може регулюватися мікрометричним гвинтом, з лімбом з ціною поділу 0,01 мм. Зазор у направляючих регулюється за допомогою клину.

Шпиндель верстата обертається у двох бронзових втулках. Передня втулка цілісна з внутрішнім отвором конусним, а задня розрізна.

Регулювання радіальних та поздовжніх люфтів здійснюється за допомогою гайок. Для запобігання попаданню стружки та бруду передній підшипник захищений ковпачком

Змащення підшипників здійснюється заливкою олії в маслянки, звідки воно самопливом через фетрові пробки потрапляє на шийки шпинделя.

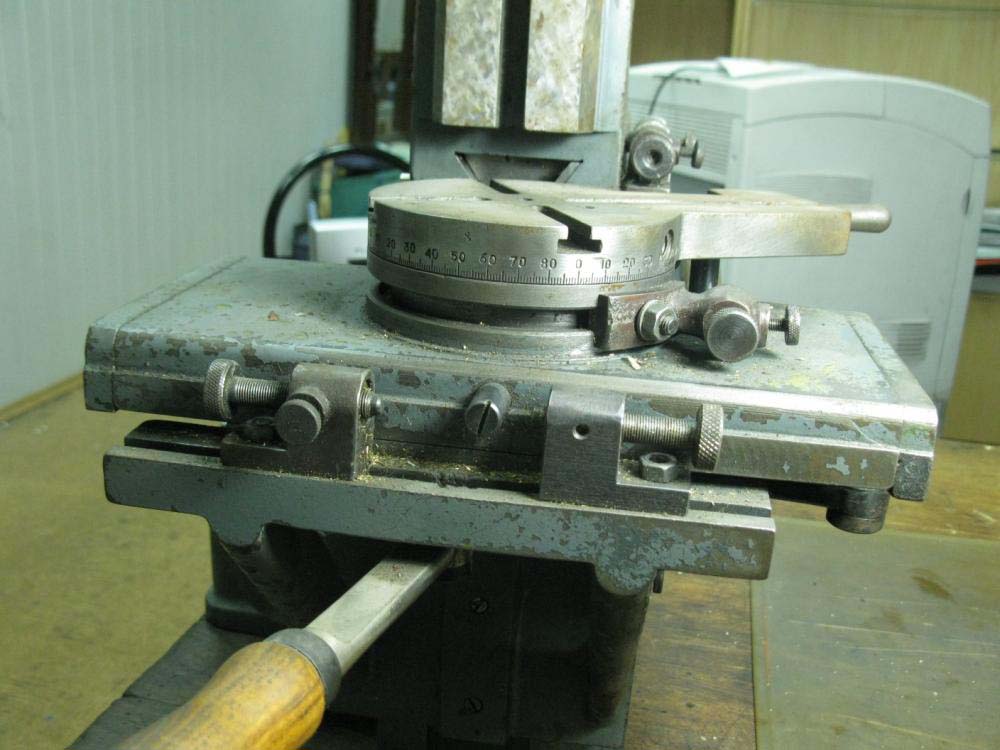

Стіл Ф 2м-02-01

У вертикальному напрямку стіл переміщається за допомогою рейкової пари від ручки, закріпленої на осі рейкової шестерні.

Обертання столу, вертикальний і поздовжній його хід обмежуються наполегливими ггвинтами, встановленими в переставних корпусах упорів. Зазор у поздовжніх та вертикальних направляючих регулюється клинами.

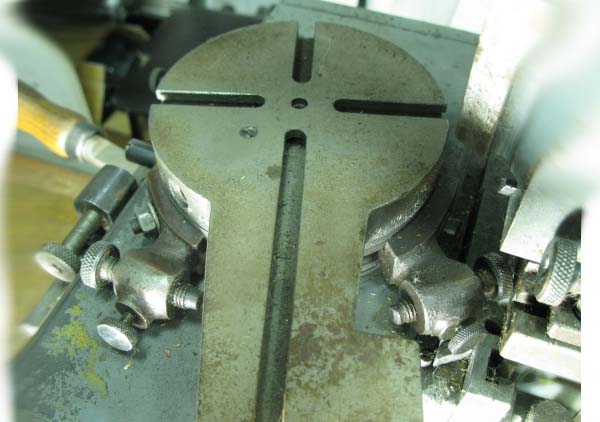

Люфт та легкість обертання круглого столу залежать від точності притирання його гнізда по конусу та торцю, а також щільності прилягання торця гайки, що підтягує конус столу.

Центральний отвір стола діаметром 6 мм дозволяє швидко відцентрувати пристрій, що встановлюється на столі. Змащування направляючих обертання та поздовжнього переміщення здійснюється через шприц-маслю по внутрішніх каналах.

Станина Ф 2м-03-01

У станині розміщені: валик підйому столу з пружинною противагою, стійка з натяжними роликами та електроустаткування.
