Відомості про виробника ленточной пилорамы Авангард ЛП-80

Производителем верстата ленточнопильного Авангард ЛП-80 является компания Авангард, ООО г. Воронеж, основанная 15 декабря 1991 года.

Основная специализация завода - производство оборудования і верстатів для распиловки круглого леса.

Серийный выпуск ленточнопильных верстатів был освоен в 1996 году.

Авангард ЛП-80 Пилорама ленточная (верстат ленточнопильный). Назначение, область применения

Пилорама ленточная портального типа Авангард-ЛП-80 предназначена для распиловки брёвен диаметром до Ø 850 мм из любых, в том числе твёрдолиственных, пород древесины на брус, доску обрезную, полуобрезную і необрезную, а также рейку при помощи ленточных пил, соответствующих различным породам і диаметрам древесины. Распиловка производится в горизонтальной плоскости переміщенням ленточной пилы по направляющему пути при нерухомому положении обрабатываемого бревна. Пилорама може поставляться без електромеханического приводу подачі пилорамы или з ним.

Ленточная пилорама Авангард-ЛП-80-А оснащена бензиновым двигателем мощностью 18 кВт (22 л. с.) і механізмом его плавного запуска, что позволяет производить роботи непосредственно на делянке.

Ленточные пилорамы Авангард-ЛП-80 могут поставляться в комплекте со стандартными или з унифицированными механизированными направляющими. Технічні данные пилорам позволяют производить радиальное і тангенциальное пиление.

Пилорама ЛП-80 оснащена увеличенными пильными шкивами диаметром Ø 660 мм і електромеханическим приводом пильной каретки і предназначена для распиловки брёвен диаметром до Ø 800 мм из любых, в том числе твёрдолиственных, пород древесины на брус, доску обрезную, полуобрезную і необрезную, а также рейку при помощи ленточных пил, соответствующих различным породам і диаметрам древесины.

Технічні данные пилорам позволяют производить радиальную і тангенциальную распиловку бревна, а также распиловку в развал или з брусовкой. Распиловка производится в горизонтальной плоскости переміщенням ленточной пилы по направляющему пути при нерухомому положении обрабатываемого бревна.

Принцип роботи і особливості конструкції верстата

Конструкція пильной траверсы пилорамы Авангард-ЛП-80 обеспечивает двухопорное крепление валов пильных шкивов, что значительно снижает нагрузку на них.

Траверса имеет телескопическую конструкцию, обладающую високою жесткостью, і обеспечивает удобство гідравлічного натяжения ленточных пил.

Пильные шкивы выполнены из высококачественного литья і хорошо отбалансированы.

Подвижная каретка пилорамы Авангард-ЛП-80 сварена из мощных толстостенных профильных труб, что придает ей жесткость і массу, предотвращающие вибрации в процессе пиления.

Пильная траверса перемещается по прецизионным цилиндрическим направляющим. Поддержка ленточной пилы в процессе пиления осуществляется щелевыми зазоруми, оснащенными пластинами из специального самосмазывающегося антифрикционного материала (оксафена), что обеспечивает її четкое позиционирование і значительно снижает уровень шума при работе пилорамы.

Керування пилорамой осуществляется з пульта, смонтированного на раме подвижной каретки. Пульт оснащен електронной линейкой, программирующей толщину снимаемых слоев древесины, а также обычной линейкой для визуального контроля.

Скорость переміщення подвижной каретки по направляющим пилорамы регулируется частотним преобразователем, а плавность її ходу обеспечивается цепным приводом.

Основным фактором, который определяет производительность ленточной пилорамы, является скорость операции позиционирования бревна на направляючих в процессе пиления; при разработке новой пилорамы была поставлена задача "поставить" її на направляющие, оснащенные необходимыми пристроями для кантовки і зажиму бревна весом до 3 тонн. Дополнительным условием была унификация етих направляючих з целью возможности их применения для всех типов серийно выпускаемых ООО "Авангард" пилорам.

Все вышеназванные конструктивные достоинства новой пилорамы обеспечивают высокую точность распиловки і качество поверхности пиломатериала.

Комплект поставки ленточной пилорамы Авангард ЛП-80 Н

Модель пилорамы Авангард ЛП-80 Н отличается от базовой моделі Авангард-ЛП-80 комплектом механизированных направляючих і установленной електронной линейкой MICRON 4.0X.

Направляющие пилорамы Авангард ЛП-80 Н оснащены гідравлическими пристроями загрузки, кантовки і фиксации бревен в процессе пиления.

1. Пильная рама в сборе - 1 шт.
2. Коробка деталей і инструментов сборки і обслуживания пилорамы - 1 шт.
3. Складні рельсовые пути, механизированные направляющие (секция 2500 мм) - 2 шт.
4. Складні рельсовые пути, механизированные направляющие (секция 3000 мм) - 1 шт.
5. Система крепления бревна - 1 комп.
6. Гідравлічна система загрузки, кантовки і фиксации - 1 компл.
7. Электронная линейка MICRON 4.0X - 1 шт.

ЛП-80 Загальний вигляд пилорамы ленточной

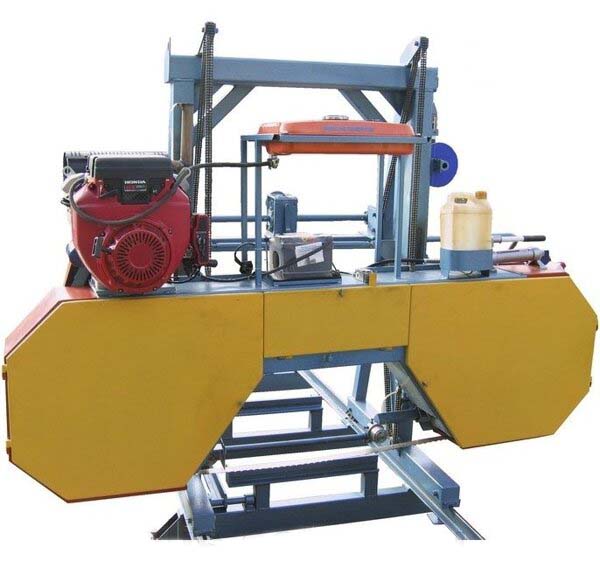

Фото пилорамы ленточной ЛП-80 А (c бензиновым двигателем)

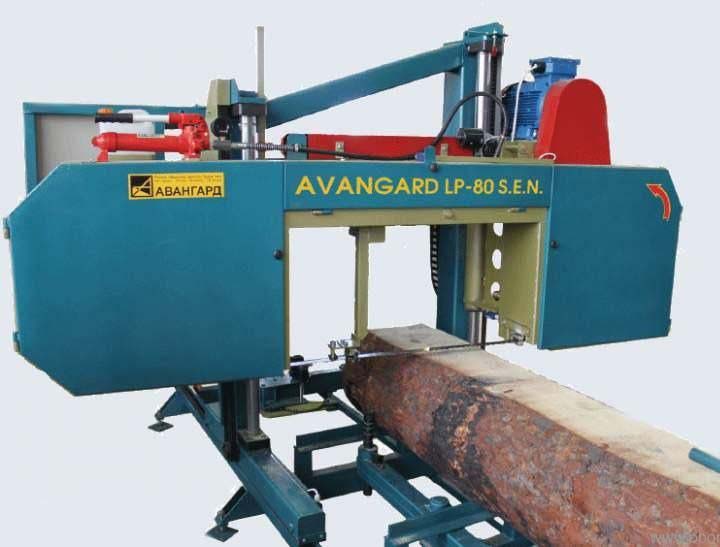

Фото пилорамы ленточной ЛП-80 S.E.N. (с щелевыми опорами пилы)

Фото пилорамы ленточной ЛП-80 S.E.N.

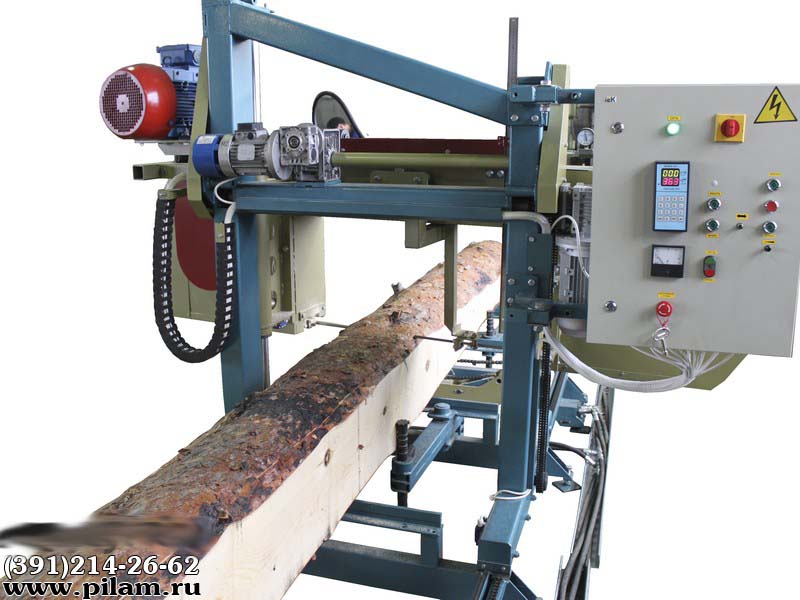

Фото пилорамы ленточной ЛП-80

Вариант типового розміщення верстата ЛП-80

Фото пилорамы ленточной ЛП-80

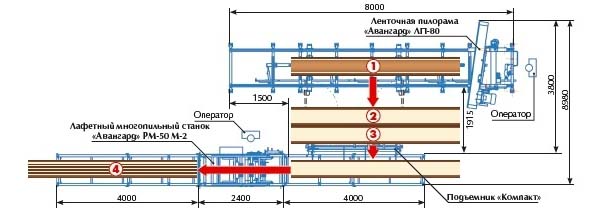

Линия состоящая из пилорамы «Авангард ЛП-80» і многопильного верстата «Авангард РМ-50 М-2»

Процесс распиловки осуществляется следующим образом:

На ленточной пилораме производится распиловка бревна на лафеты, лафеты по специальным откидным роликовым аппарелям подаются в накопитель подъёмника.

Посредством подъёмника лафеты подаются на подающий рольганг многопильного верстата.

На подающем рольганге лафеты позиционируются з помощью центраторов і подаются в зону пильной рамки «Авангард РМ-50 М-2» і распиливаются на обрезные доски заданных размеров.

Инструкция по експлуатации ленточных пил

Ленточная пила сделана из высокоуглеродистой стали, что обеспечивает максимальную стабильность пильной ленты при пилении.

Чтобы добиться максимальной отдачи от верстата бревнопильного ленточного ЛП-80 необходимо соблюдать наступні условия:

• необходимо выставить полотно пильной ленты на шкивах: расстояние от впадины зуба до кромки шкива;
• правильно выставить направляющие ролики по горизонтали і вертикали;
• при заточке пильной ленты форма зуба должна повторяться в точності;
• разводка зубьев пильной ленты должна отвечать выполняемой работе, например: при пилении бревна диаметром 20 см по сравнению з бревном диаметром 80 см объем опилок, которые надо удалить из пропила приблизительно в 3,5 раза больше.

В процессе пиления пилы разогреваются и, как следствие етого, увеличиваются в длину. Остывая, пилы стремятся сжаться до своего первоначального размера, вследствие чего в них возникают избыточные напряжения. Помимо етого в пиле остается «память» от формы двух шкивов, поетому пилить надо на минимально возможном натяжении пильной ленты (150 кГ/см для ленты шириной 50 мм і 150 кГс/см для ленты шириной 35 мм).

СНИМАЙТЕ натяжении пилы, как только прекратили пилить.

Как понять правильно ли разведена Ваша пила?

Развод можно считать оптимальным, когда между полотном пилы і деревом, которое она распиливает, находится смесь из 65-70% опилок і 30-35% воздуха.

Внешним проявлением того, что ваша пила разведена правильно, является то, что выбрасывается из пропила 80-85% опилок.

В случае, когда Вы развели пилу слишком сильно, остается много воздуха і недостаточное удаление количества опилок.

В случае не до разводки пилы на поверхности доски остаются плотно прессованные горячие опилки.

Пила, которая разведена слишком сильно, будет пилить рывками, разведенная недостаточно будет пилить волнами.

Еще один очень важный момент: разводить следует только верхнюю треть зуба, в процессе пиления должен участвовать только острый уголок на самой вершине зуба.

Точить пилу з минимальным съемом металла (т.е. зачистить заусенцы) і затем разводить.

При входе в бревно пила делает скачек вверх і пилит ровно практически до кінця бревна, після чего падает вниз. Это явление получило название «отжатия», т.е. пилу отжимает. Вызвано ето слишком большим углом заточки зуба. Следует уменьшить угол заточки на пару градусов.

При входе в бревно пила делает скачок вверх і доска получается кривая «как сабля». Это вызвано, скорее всего тем, что угол заточки слишком большой, а развод недостаточен. Следует уменьшить угол заточки зуба і увеличить развод. Пила «ныряет» вниз і доска получается кривая «как сабля». Это вызвано недостаточным углом заточки і недостаточной разводкой одновременно. Следует увеличить угол заточки на пару градусов і увеличить развод.

На доске остается слишком много опилок, і они рыхлые на ощупь. Развод недостаточен, следует его увеличить. Угол заточки уменьшить.

Пропил идет волной. Если пила острая, то ето происходит вследствие слишком маленького развода, следует увеличить развод.

Тупая, ни разу не переточенная пила трескается по впадинам зуба. Это вызвано тем, что полотно недостаточно разведено для роботи, которую им пытаются выполнить, либо тем, что полотном продолжали пилить, після того как оно затупилось.

Пила покрывается трещинами сзади. Это вызвано тем, что задние упоры направляючих роликов стоят слишком далеко от тыльной стороны полотна.

На полотно пилы «накатываются» опилки. То вызвано тем, что пила недостаточно разведена і в пропиле не остается достаточно воздуха, полотно пилы трется об опилки, разогревается і древесная пыль напекается на пилу. Увеличить развод.

Опилки «накатываются» на внутренней поверхности зуба, но на поверхности пилы етого не происходит. Это обусловлено плохим качеством заточки (слишком большая подача или слишком большой съем металла и, как результат, плохое качество поверхности на впадине зуба), либо слишком большим углом заточки зуба, либо тем, что полотном продолжали пилить після того, как оно уже затупилось.

После заточки полотно покрывается трещинами на впадинах зубьев. Во время перезаточки, за один раз сняли слишком большое количество металла в результате чего получиться перекал поверхности зуба.

Многие проблемы создаются тем, что заточной камень недостаточно часто і аккуратно заправляется.

ЛП-80 пилорама ленточная. Відеоролик

Технічні характеристики пилорамы ленточной ЛП-80

Наименование параметра	ЛП-50	ЛП-60	ЛП-80
Основні параметри
Диаметр распиливаемого бревна, мм	500	650	800
Длина распиливаемого бревна, м	1..6,5	1..6,5	1..6,5
Максимальная высота пропила (толщина бруса), мм	330	330	380
Диаметр пильных шкивов, мм	520	560	660
Ширина пильной ленты, мм	32,28	32,28	32,28; 51
Привід подъема/ опускания пильного блока	ручной	ел.привод	ел.привод
Привід переміщення пильной каретки	ручной	ручной	ручной/ ел.привод
Електроустаткування верстата
Род тока питающей сети	380В 50Гц	380В 50Гц	380В 50Гц
Количество електродвигателей на станке, шт	1	1	2
Електродвигун пилы - номинальная мощность, кВт	5,5	11	11
Електродвигун - номинальная мощность, кВт	-	-	1,7
Габарит і масса верстата
Габарит верстата (длина х ширина х высота), мм	8000 х 2200 х 2050	8000 х 2200 х 2050	8000 х 2450 х 2050
Масса верстата, кг	1000	1000	1140
