Відомості про виробника плоскошліфувального верстата С-827

Конструкторська документація на плоскошліфувальний верстат С-827 розроблена на автомобільному заводі Горького (ГАЗ).

Крім самого заводу верстати збиралися також на підприємствах:

С-827 у СДПТУ №6 м. Горький.

ПШ-30540 на Тульському машинобудівному заводі ім. В.М. Рябікова.

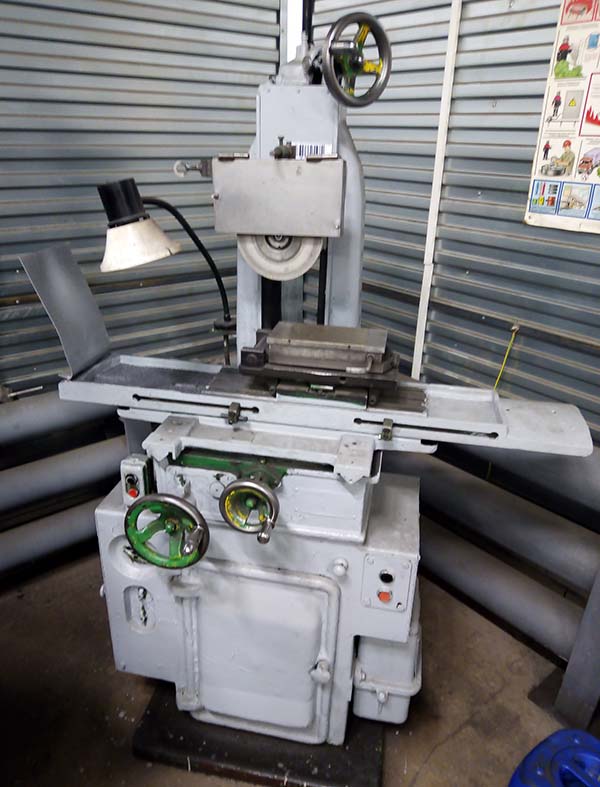

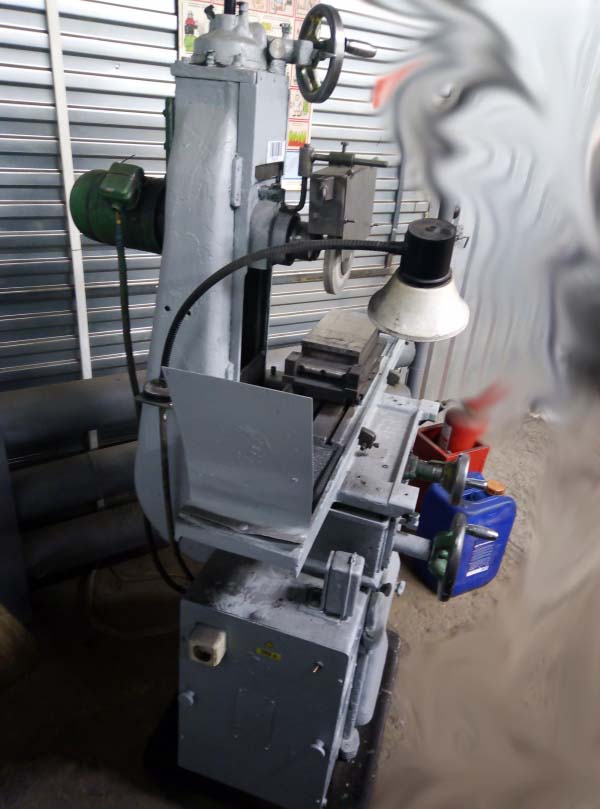

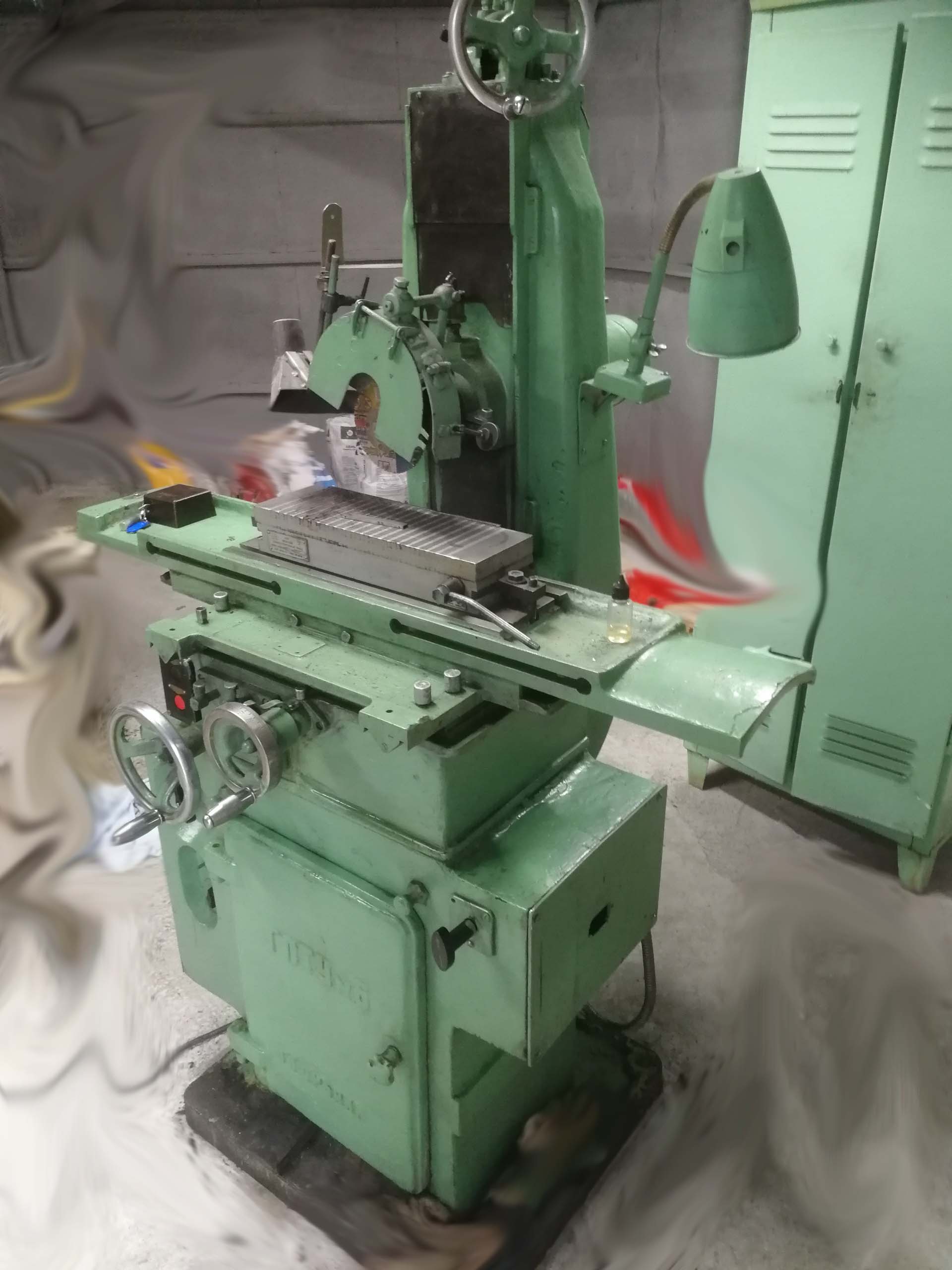

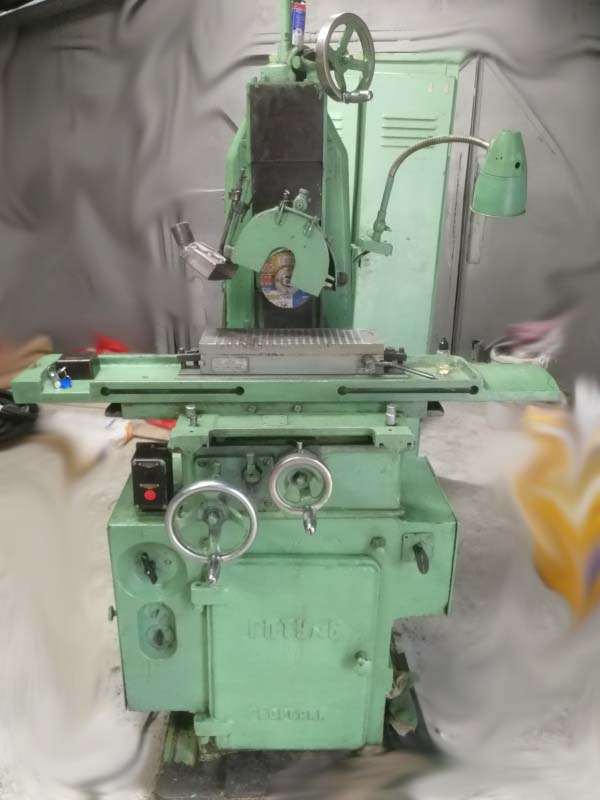

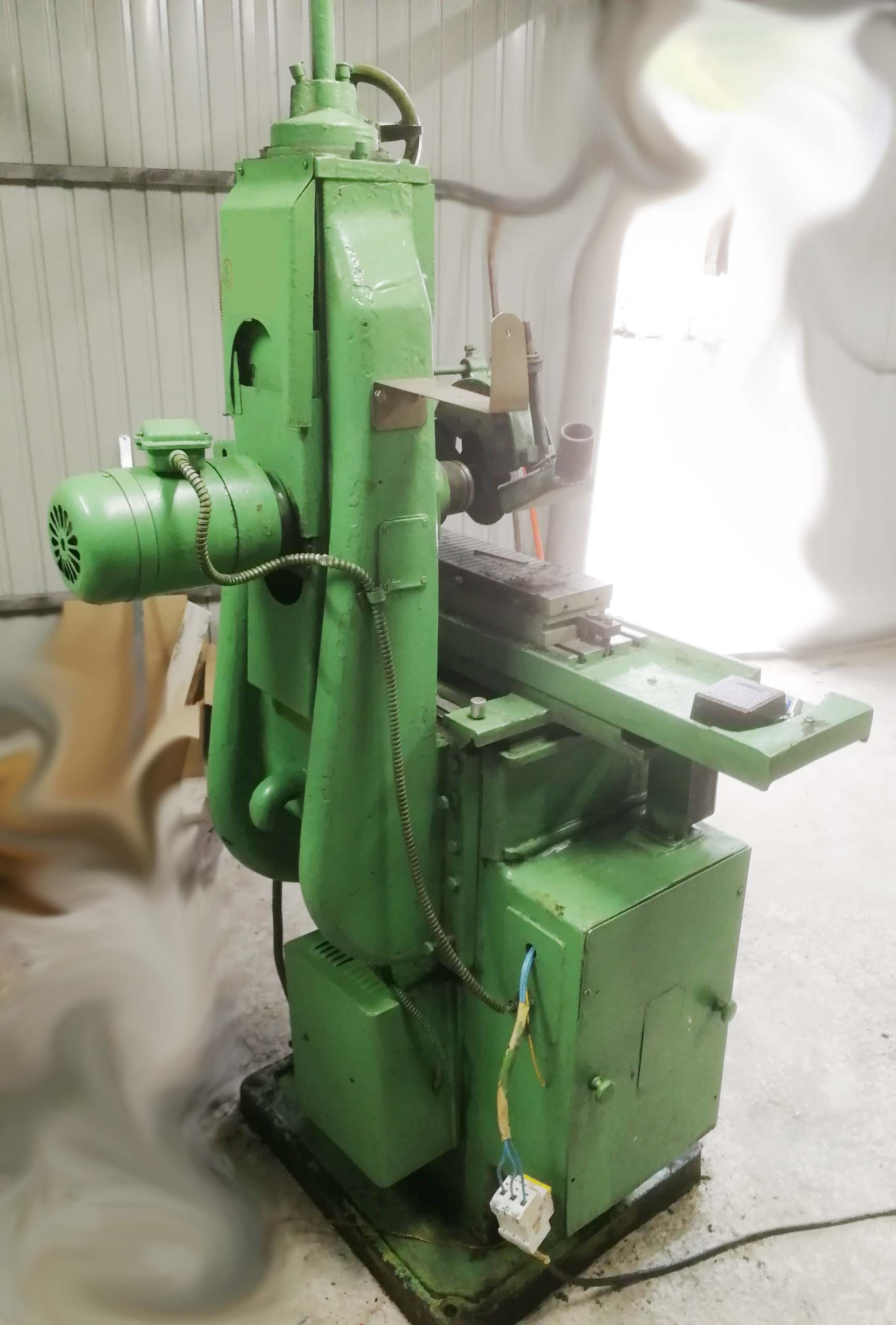

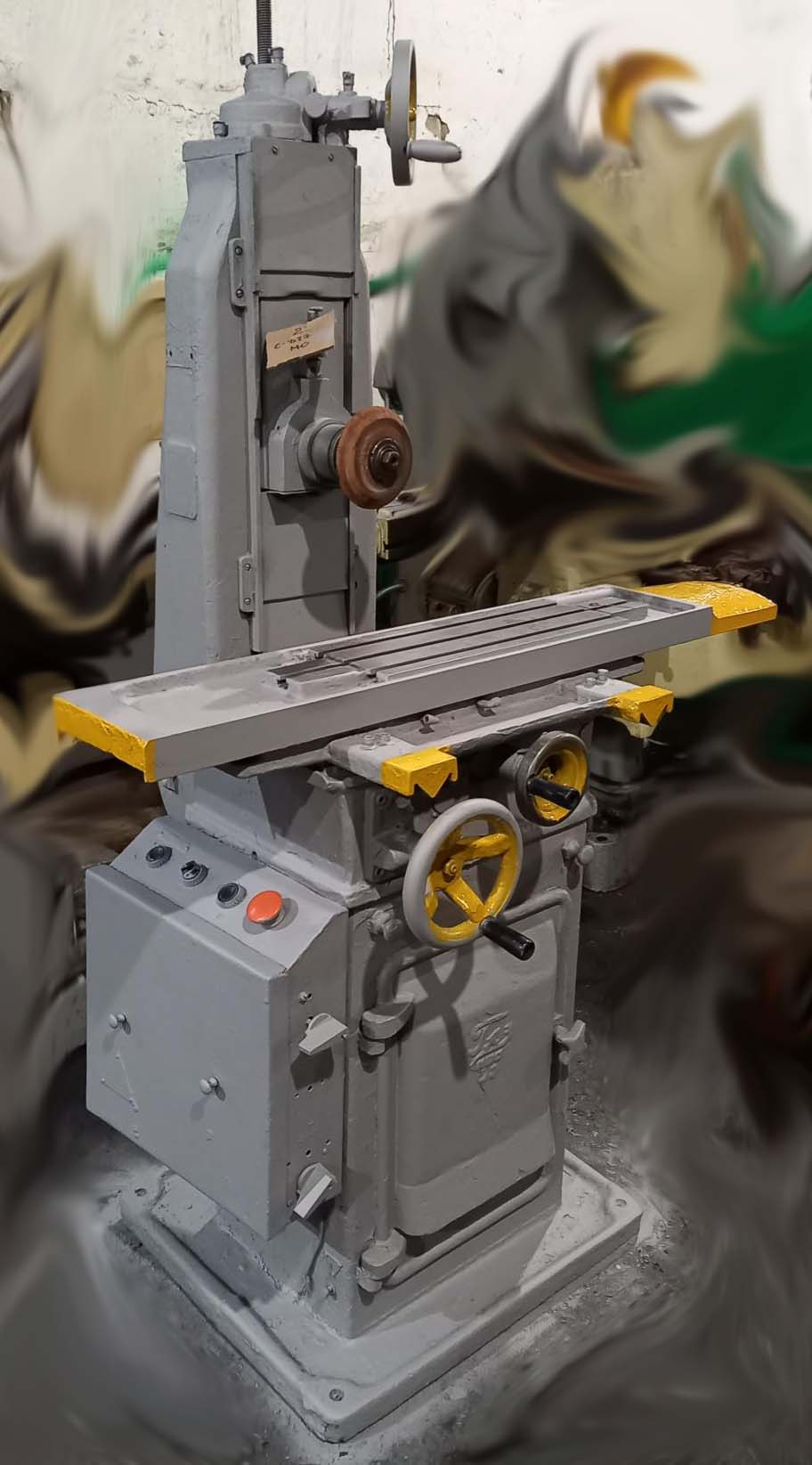

С-827 Верстат плоскошліфувальний з горизонтальним шпинделем підвищеної точності універсальний. Загальні відомості

Універсальний плоскошліфувальний верстат С-827 високої точності з горизонтальним шпинделем та хрестовим столом призначений для шліфування поверхонь периферією кола. У певних межах можливе оброблення поверхонь, розташованих під кутом 90° до дзеркала столу.

Плоскошліфувальний верстат С-827 призначений для шліфування плоских поверхонь різних виробів, закріплених на дзеркалі столу, магнітній або електромагнітній плиті або пристосуванні. У межах, допустимих кожухом, можливе шліфування пазів та фасонних поверхонь.

Верстат С-827 добре зарекомендував себе при шліфуванні профільних калібрів дрібних розмірів (шаблонів, збірних та шліцевих калібрів, втулок).

Шліфувальний верстат С-827 має ручну подачу столу, що важливо при шліфуванні невеликих заготовок. Із застосуванням плоскошліфувальних верстатів С-827 механізуються лекальні роботи, полегшується праця лікальників та трудомісткі довідкові операції замінюються тонким шліфуванням.

Принцип роботи та особливості конструкції верстата

Оснащення цих верстатів спеціальними пристроями дозволяє шліфувати інструменти зі складним профілем, отримуючи високу точність поверхні.

Верстати С-827 прості при виготовленні та експлуатації. На цих верстатах шліфують профільні деталі, інструменти, так як на них можна вести обробку кругами шліфувальними колами діаметром від 6 до 200 мм при висоті заготовки від 0,5 до 100 мм.

За спеціальним замовленням за окрему плату разом зі верстатом С-827 може бути поставлена низка пристроїв, що розширюють технологічні можливості верстата.

Із застосуванням різних пристроїв можливе профільне шліфування різних деталей. Точність профілю при цьому залежить від методу заправки профілю кола і від пристрій, що застосовується для кріплення деталей.

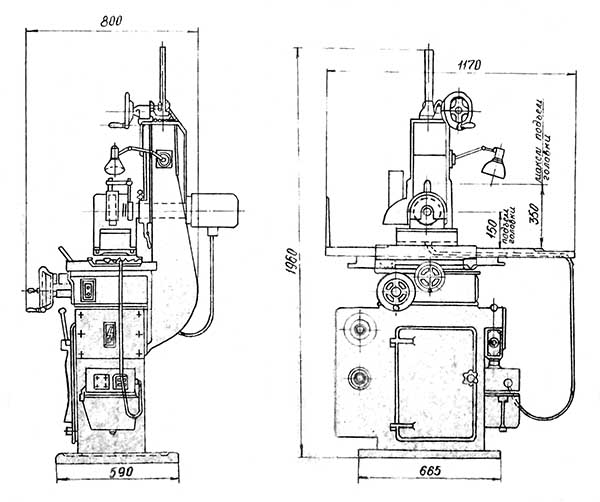

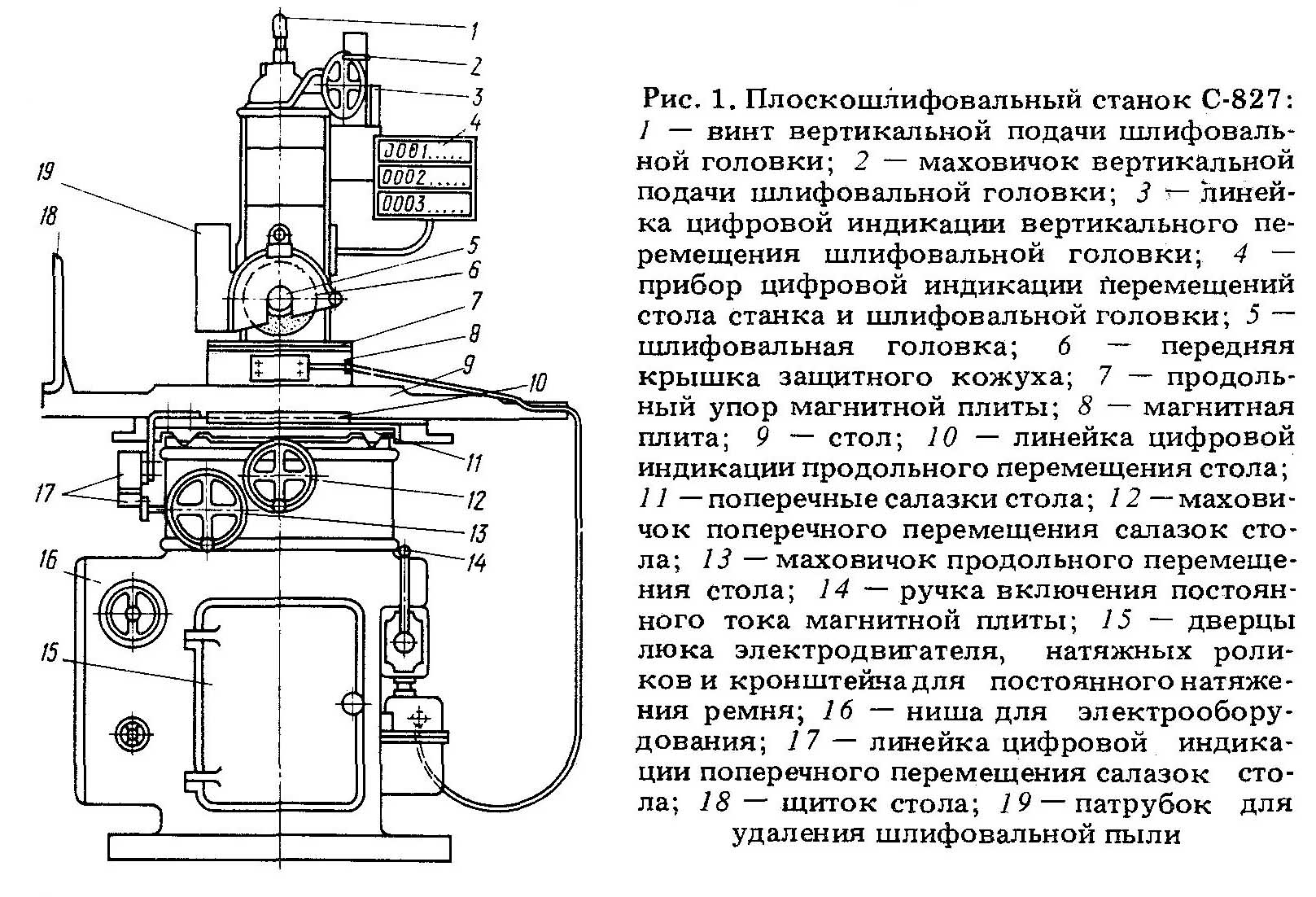

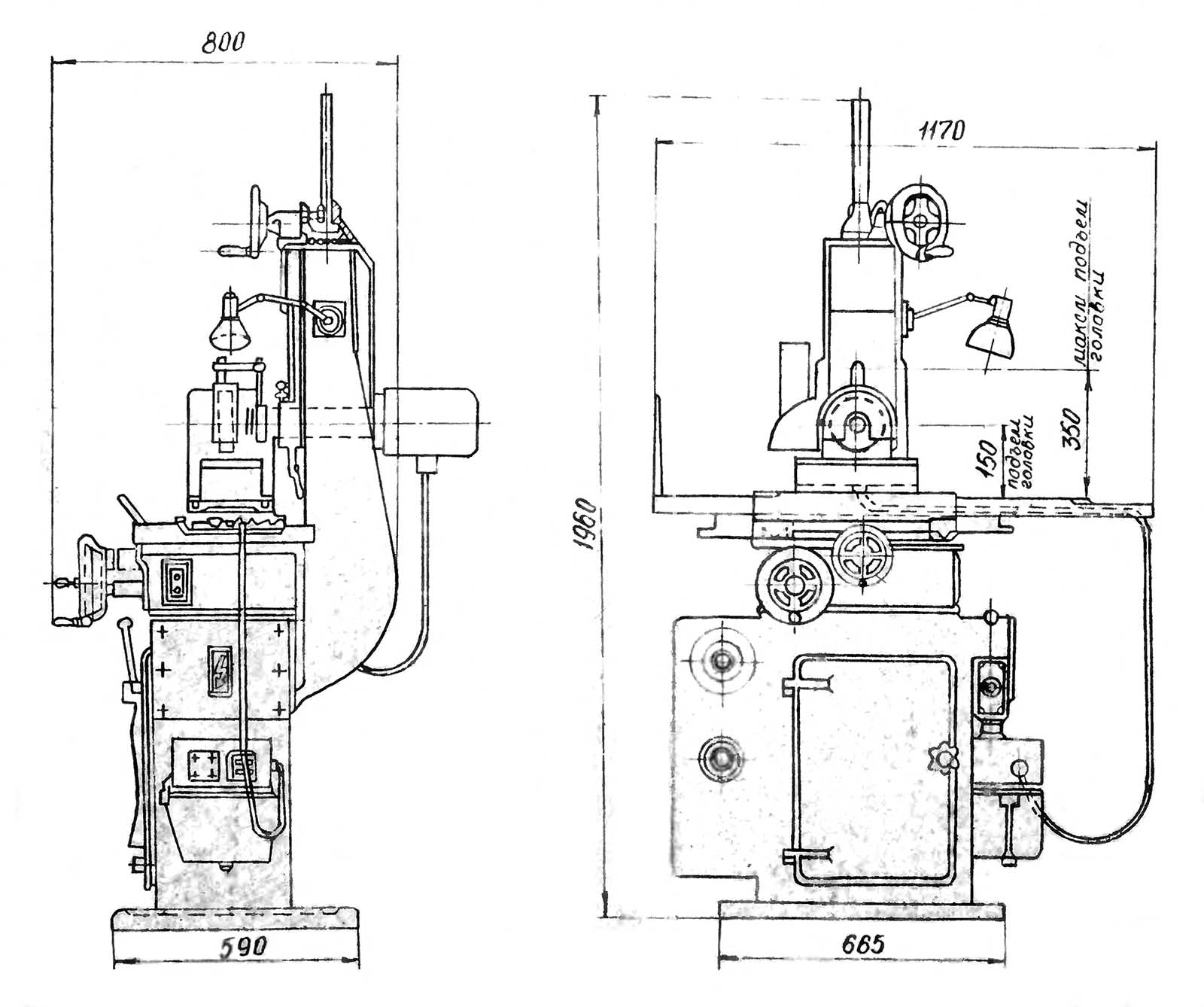

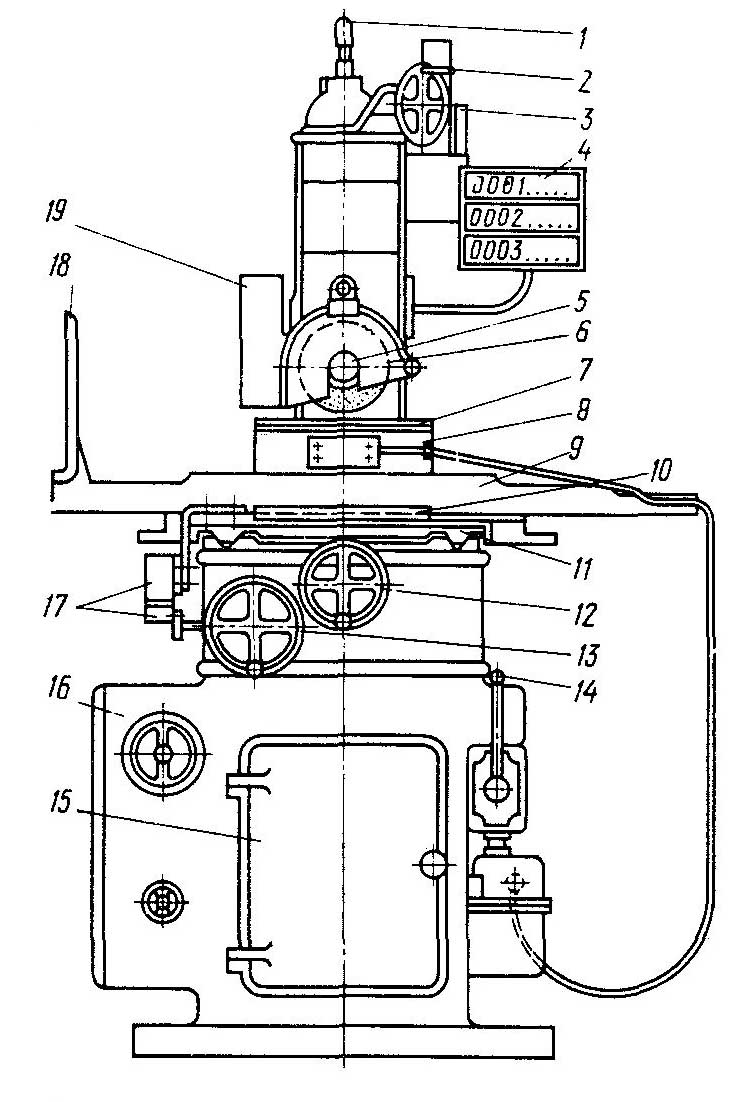

Плоскошліфувальний верстат С-827 складається зі станини в зборі, столу, санок, стійки, шліфувальної головки, електроустаткування та магнітної плити.

Станіна є жорстким коробчастиним чавунним виливком. З лівої та правої сторін верстата є ніші для розміщення електроустаткування. Внизу станини знаходиться електродвигун, ззаду встановлені напрямні ролики та кронштейн для натягу нескінченного плоского ременя.

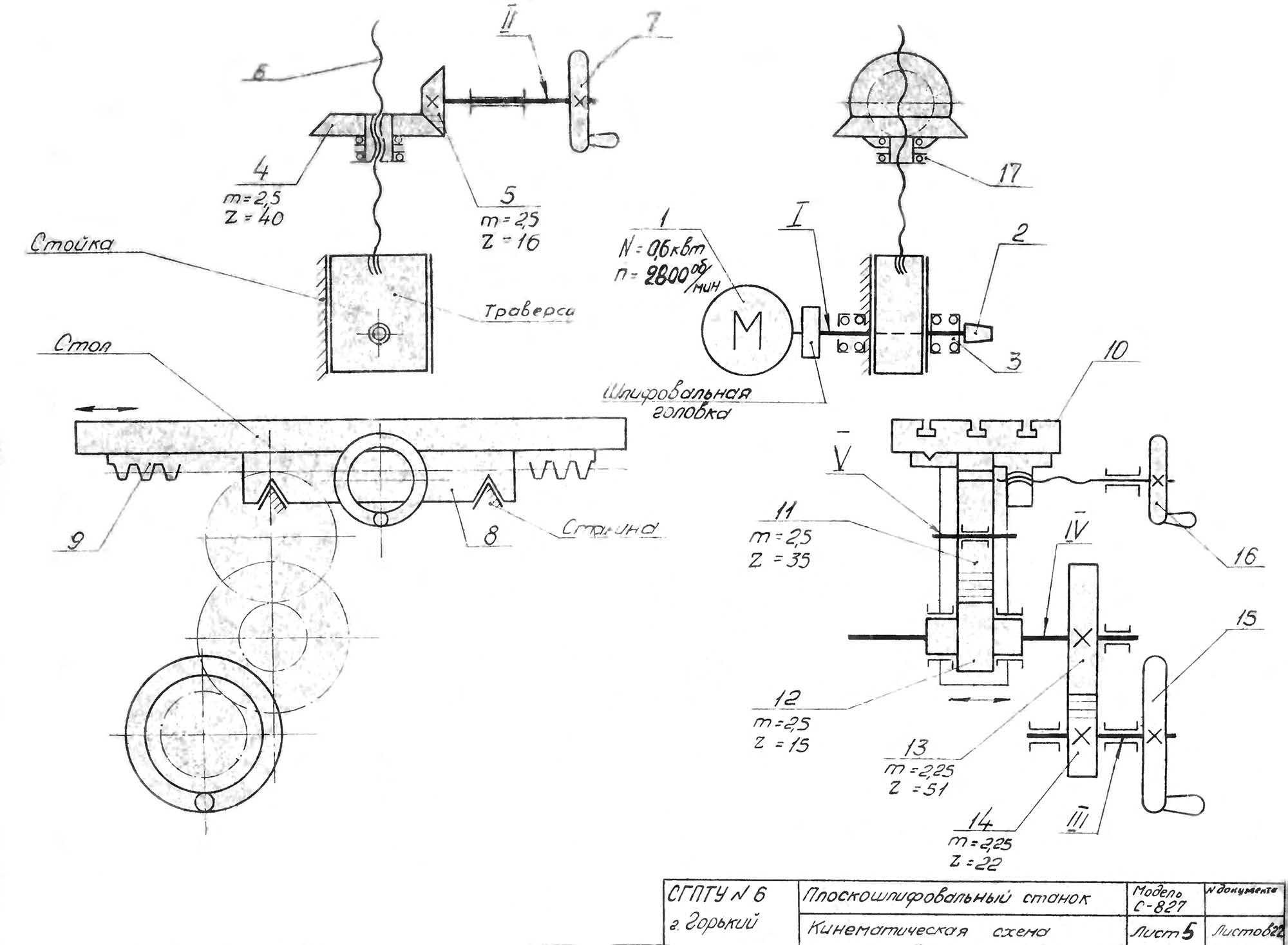

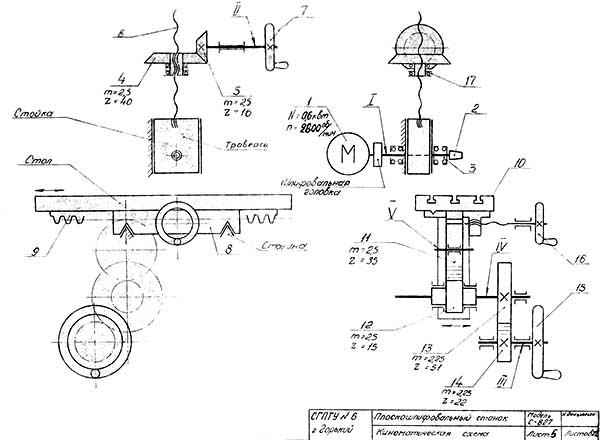

На верстаті V-подібним напрямним переміщаються санки столу, здійснюючи поперечне переміщення. Санки отримують рух від точного ходового ггвинта з кроком 5 мм. На маховичку нанесено 250 поділів. Поворот маховичка на один поділ відповідає 0,02 мм поперечної подачі столу.

Стіл, переміщаючись направляючими санчатами, здійснює поздовжню подачу. У поздовжньому напрямку стіл переміщується вручну маховичком за допомогою шестірні, що знаходиться в зачепленні з нерухомо укріпленою на столі рейкою.

Стійка служить для переміщення шліфувальної головки, усередині стійки по направляючих переміщається траверса. Стійка жорстко кріпиться до станини.

Шліфувальна головка (рис. 2) жорстко кріпиться до траверси стійки і переміщається у вертикальному напрямку вручну по направляючих стійки за допомогою точного ггвинта та маховичка, на якому нанесені поділки ціною 0,01 мм.

Шпиндель головки змонтований на трьох опорах, що є здвоєними радіально-упорними шарикопідшипниками, встановлені з невеликим попереднім натягом, при цьому зазор повністю вибирається. Передня гільза має дві опори шпинделя, при цьому в середній опорі посадка шпинделя допускає плавання в опорі. Третя задня опора шпинделя є втулкою з вмонтованими в ній шарикопідшипниками. Між задньою та середньою опорами на шпиндель 3 жорстко встановлений шків 4 для приводного ременя. На передньому кінці шпинделя на фланці 5 кріпиться шліфувальний круг 2, огороджений кожухом 6 з кришкою 1.

Верстати С-827 та С-541 мають комплект запасних фланців із шайбами (планшайби) для кріплення різних шліфувальних кіл. Фланець шліфувального кола має конусний отвір, що відповідає конусній шийці шпинделя верстата. Кожен шліфувальник повинен мати запас встановлених і відбалансованих у фланцях шліфувальних кругів, щоб не втрачати час на балансування та правку кіл за профілем, а також мати можливість підібрати необхідне в даний момент шліфувальне коло.
