СД-3 Муравей Верстат комбинированный деревообрабатывающий
Схеми, опис, характеристики

Поставщиком комбинированного деревообрабатывающего верстата СД-3 Муравей является ОАО Алгоритм, г. Рыбинск, основанное в 1992 году.

Производство деревообрабатывающих верстатів Муравей организовано на научной, инженерной і производственной базе компании ОАО "Алгоритм" созданной в городе Рыбинске в 1992 году. Данная компания в свою очередь была создана на базе КБ Алгоритм, і впитала в себя лучшие традиции качества военно-промышленного комплекса.

Адрес сайта: http://www.muravey.ru

СД-3 (СД-3-00) Муравей. Назначение, область применения

Верстат предназначен для обробки пиломатериалов хвойных і лиственных пород.

Верстат выполняет наступні операции:

• пиление вдоль і поперек волокон;
• продольная распиловка под углом от 0 до 45°;
• фугование - строгание (с прижимным пристрійм) по плоскости при ширине обробки по плоскости за один проход до 200 мм
• строгание под углом і по ребру;
• фрезерование пазов дисковий і кінцівыми фрезами;
• фрезерование фасонной фрезой;
• сверление от 3 до 16 мм;

Особливості конструкції верстата СД-3

Верстат СД-3 напольный выполнен на подставке, в отличии от других верстатів серии (СД-3-02, СД-3-03, СД-4-00, СД-4-01, СД-5, СД-6), выполненных в настольнов варіанті.

Верстат СД-3 выпускается в двух модификациях з разным типом питающего напряжения 220 і 380 В.

Дискова пила, сверлильный патрон, дисковые і фасонные фрезы крепятся на коническом хвостовике В18 строгального шпинделя.

Верстат предназначен для роботи в следующих климатических условиях:

• высота над уровнем моря — до 1000 м;
• температура окружающего воздуха от +1 °С до +40 °С;
• относительная влажность окружающего воздуха не более 80% при +20 °С.

Дополнительные приспособления к верстату СД-3 (приобретаются отдельно)

• Пристрій прижимное для строгания УП-1-00 (для СД-3-00, СД-3-02)
• Направляющая универсальная для строгания под углом
• Приспособление для распиловки под углом поперек волокон ПРУ-2
• Головка фрезерна со сменными профильными ножами
• Фреза дискова пазовая
• Патрон сверлильный
• Подставка для настольных верстатів (для СД-3-02, СД-3-03)

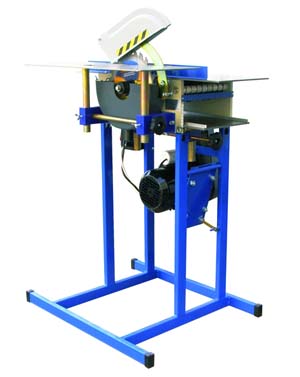

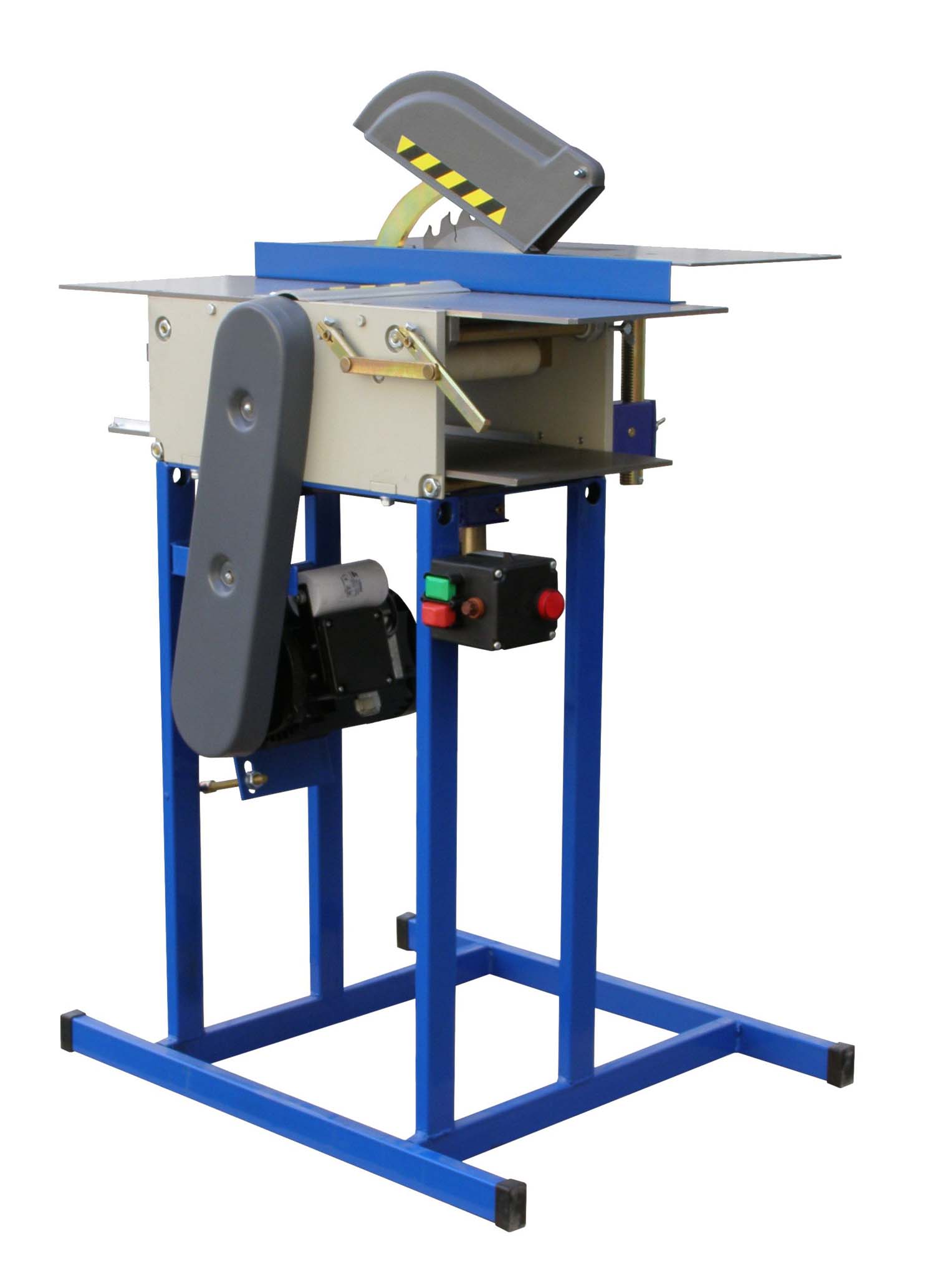

СД-3 Муравей Загальний вигляд комбинированного деревообрабатывающего верстата

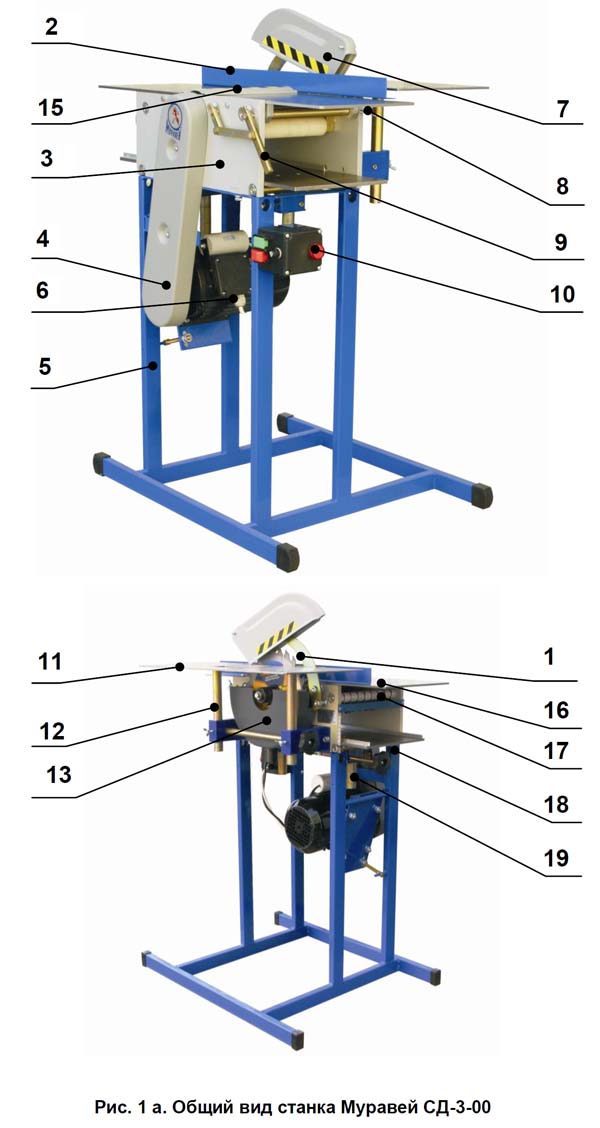

Cклад комбинированного верстата СД-3 Муравей. Дивитись у збільшеному масштабі

Cклад комбинированного верстата СД-3 Муравей

Список вузлів комбинированного верстата СД-3 Муравей

1. расклинивающий нож;
2. направляющая;
3. стенка;
4. кожух приводного ремня;
5. каркас;
6. електродвигатель;
7. верхний кожух пилы;
8. фиксатор фуговального стола;
9. ексцентриковый механізм регулировки переднего фуговального стола;
10. пульт керування;
11. приставной стол для распиловки, фрезерування і сверления;
12. реечный механізм регулировки приставного стола;
13. нижний кожух пилы;
14. стружковыводной кожух;
15. кожух шпинделя;
16. фуговальные столы;
17. когтевая защита рейсмуса;
18. рейсмусовый стол;
19. реечный механізм регулировки рейсмусового стола.

Пристрій комбинированного верстата СД-3 Муравей

Основой верстатів всех моделей является деревообрабатывающий узел, представляющий собой две несущие стенки 3, соединенные между собой шпильками. На стенках установлены:

• Шарикопідшибниківые опори, в которых вращается шпиндель фуговального механізма;
• Фуговальные столы 16 (передний регулируемый і задний нерегулируемый);
• Эксцентриковый механізм 9 для регулировки по высоте переднего стола 16;
• Регулируемый по высоте стол 11 для распиловки, фрезерування і сверления;
• Верстат СД-3 дополнительно оснащен столом для рейсмусования 18.

Верстат моделі Муравей СД-3-00 выполнен в напольном виконанні на сварном каркасе 5, на котором установлен електродвигатель 6.

Верстати моделей Муравей СД-3-02, СД-3-03 і СД-4-00, СД-4-01 выполнены в настольном виконанні на сварном каркасе 5, на котором установлен електродвигатель 6. Верстати, выполненные в настольном виконанні, могут по желанию потребителя комплектоваться подставкой для настольных верстатів (см. приложение Б).

Все верстати оснащены съемными защитными кожухами приводного ремня 4, шпинделя 15, верхним 7 і нижним 13 кожухами пилы, стружковыводным кожухом 14 (верстати Муравей СД-4).

В комплект всех верстатів входит защитный кожух патрона.

В комплект верстатів СД-3-00, СД-3-02, СД-3-03 дополнительно входит кожух рейсмуса.

Передача крутящего момента от двигуна на шпиндель осуществляется посредством клинового ремня. Увімкнення і вимкнення верстата производится кнопками «ПУСК», «СТОП» на пульті керування 10. Электрические схеми верстатів приведены в приложении А.

Продольная і поперечная распиловка пиломатериалов на станке СД-3 Муравей

Для выполнения данной операции необходимо:

1. Ослабить барашковые винты 21 і поднять приставной стол 13 в максимальное верхнее положение. Зафиксировать винты 21;
2. Снять нижний кожух пилы 15;
3. На конічний хвостовик шпинделя 10 установить гайку 11, втулку 9 і зафиксировать болтом 1 з шайбами 2 і 3, предварительно застопорив вращение шпинделя деревянной планкой, вставленной в паз шпинделя;
4. Установить на втулку 9 регулировочную шайбу 8 (при необходимости), пилу 6 і закрепить її втулкой 5 і гайкой 4;
5. Установить нижний кожух пилы 15, подсоединить шланг стружкоуловителя к патрубку кожуха;
6. Установить расклинивающий нож 17 з верхним кожухом пилы 16 на шпильки 18 между гайками, отрегулировать положение ножа так, чтобы его плоскость совпадала з плоскостью пилы;
7. Ослабить винты 21 и, вращая ручку 22, установить стол 13 так, чтобы пила 6 выступала над столом на величину, большую толщины распиливаемого пиломатериала на 5-10 мм. Зафиксировать винты 21;
8. Установить направляющую 19 на нужную ширину раскроя і зафиксировать її струбцинами 20. При етом задний конец направляющей должен быть на 1 мм дальше от плоскости пилы, чем передний, во избежание заклинивания пилы. Шкала, нанесенная на краях приставного стола, служит для предварительной установки направляющей 19. Для точной установки ширины раскроя следует проконтролировать расстояние от направляющей до полотна пильного диска;
9. Закрыть пилу кожухом 16;
10. Провернуть шпиндель (со стороны пилы) вручную несколько раз, чтобы убедиться, что пильный диск не задевает за края паза приставного стола 13, затем включить верстат і проверить на холостом ходу правильность обертання пильного диска. Равномерно подать пиломатериал.

Для снятия втулки 9 з конуса 10 предусмотрена выжимная гайка 11.

Фрезерование дисковыми і фасонными фрезами на станке СД-3 Муравей

При фрезеровании дисковыми і фасонными фрезами рекомендуется использовать прижимное пристрій (см. приложение Б), так как оно выполняет функцию защитного кожуха.

Для выполнения данной операции необходимо:

• Приставной стол 13 снять з реек 14, отвернув четыре гвинта;
• Снять нижний кожух пилы 15;
• Снять расклинивающий нож 17 з верхним кожухом пилы 16 (рис.2);
• На конічний хвостовик шпинделя 10 установить гайку 11, втулку 9 і зафиксировать болтом 1 з шайбами 2 і 3, предварительно застопорив вращение шпинделя деревянной планкой, вставив її в паз шпинделя;
• Установить на втулку 9 регулировочную шайбу 8 (при необходимости), фрезу 7 і закрепить її втулкой 5 і гайкой 4. При толщине фрезы 40мм втулку 5 не устанавливать;
• Установить нижний кожух пилы 15, подсоединить шланг стружкоуловителя к патрубку кожуха;
• Установить приставной стол 13 на рейки 14 таким образом, чтобы фреза находилась под специальным пазом (повернуть стол на 180°);
• Установить направляющую 19 в соответствии з рис.4 і зафиксировать її струбцинами 20;
• Ослабить винты 21 и, вращая ручку 22, установить стол 13 на необходимую глубину фрезерування. Зафиксировать винты 21;
• Провернуть шпиндель (со стороны фрезы) вручную несколько раз, чтобы убедиться что фреза не задевает за края паза приставного стола 13 і направляющую 19;
• Установить прижимное пристрій;
• Включить верстат, на холостом ходу проверить правильность обертання фрезы і равномерно подать пиломатериал.

Для снятия втулки 9 з конуса 10 предусмотрена выжимная гайка 11.

Сверление на станке СД-3 Муравей

Данная операция осуществляется з применением конусного ключевого патрона (обозначение конуса - В18) (см. приложение Б).

Для выполнения операции необходимо:

• Снять нижний кожух пилы 15 (рис.2);
• Снять накладки з приставного стола 7;
• Снять расклинивающий нож 17 з верхним кожухом пилы 16 (рис.2);
• Установить стол 7 ниже оси шпинделя;
• На хвостовик шпинделя 3 установить гайку 8 і сверлильный патрон 2;
• Закрепить в сверлильном патроне сверло 1;
• Установить кожух патрона 4 (входит в комплект верстата) з помощью винтов М5 – 2шт.с шайбами А5 – 2шт.;
• Отрегулировать приставной стол 7 по высоте относительно инструмента з помощью рукоятки 5. Зафиксировать гвинтами 6;
• Включить верстат, на холостом ходу проверить правильность обертання сверла і равномерно подать пиломатериал.

Для снятия патрона 2 з хвостовика шпинделя 3 предусмотрена выжимная гайка 8.

Фугование (строгание) пиломатериалов на станке СД-3 Муравей

Для выполнения операции фугования (строгания) на станке СД-3 необходимо:

• Проверить установку ножей 8 и, в случае необходимости, выставить их в соответствии з рис. 6. Для етого прижать к плоскости нерухомого заднего стола 1 линейку 4, ослабить болты 2, гвинтами 7 отрегулировать ножи 8, чтобы кромки ножей слегка касались нижней плоскости линейки. Ножи надежно закрепить в пазах вала з помощью клиньєв 3 і болтов 2;
• Установить глубину різання (толщину снимаемого слоя), поднимая или опуская подвижный стол 5 з помощью ручки ексцентрикового механізма 9, фиксируя винтом 8 (рис. 1);
• Установить кожух 15 (рис.1 ) на нужную ширину фугования;
• Включить верстат і равномерно подать пиломатериал.

ВНИМАНИЕ! При фуговании заготовок длиной менее 400 мм необходимо применять толкатели (рис. 3). Для облегчения выполнения операции рекомендуется применение прижимного пристроя (см. приложение Б).

Рейсмусование на станке СД-3 Муравей

Операция рейсмусования возможна только на верстатах СД-3, СД-3-02 і СД-3-03.

Для выполнения операции необходимо:

• Выставить фуговальные ножи аналогично п. 7.4;
• Снять направляющую 2, кожух шпинделя 15 і нерухомий фуговальный стол 16 (рис 1 а, б);

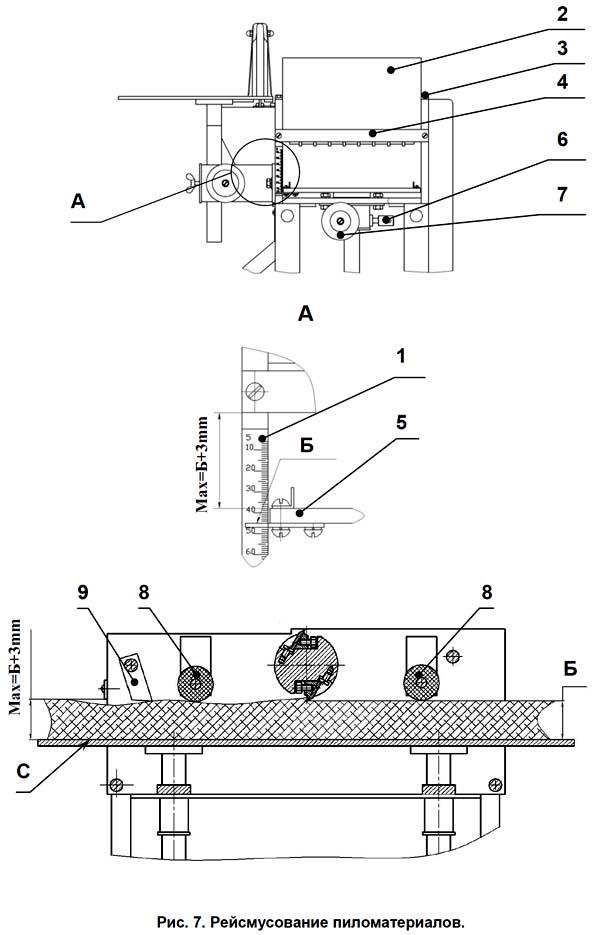

• Установить стружковыводной кожух рейсмуса 2 (рис 7) і зафиксировать его болтами з шайбами 3;
• Установить требуемую толщину рейсмусования. Для етого в кронштейнах реечного механізма ослабить стопори 6, замерить наибольшую высоту обрабатываемой заготовки по всей її длине і путем подъема или опускания стола рейсмуса 5 з помощью ручки 7 установить по шкале 1 заданный размер получаемого вироби Б. Зафиксировать стопори 6. У заготовки должна быть предварительно обработана базовая плоскость С і разница между максимальной і минимальной толщиной по всей її длине не должна превышать 3 мм;
• Включить верстат і равномерно подать пиломатериал;

При обработке подпружиненные валики 8 прижимают заготовку базовой плоскостью С к плоскости рейсмусового стола, клинья когтевой защиты 9 предотвращают обратный выброс заготовки, а ограничительная планка 4 не позволяет рейсмусовать на глубину более 3 мм;

ВНИМАНИЕ! Во избежание поломки верстата запрещается снимать ограничительную планку предельной толщины заготовки 4.

Окончательную толщину рейсмусования рекомендуется контролировать на готовой детали. После обробки измерить толщину обработанной детали Б, и, в случае її несовпадения со шкалой 1, провести дополнительную регулировку рейсмусового стола.

ВНИМАНИЕ! В случае заклинивания заготовки:

• Убедитесь, что она не упирается в ограничительную планку 4.
• Уменьшите величину снимаемого припуска.

ВНИМАНИЕ! Запрещается:

• Производить рейсмусование заготовки длиной менее 400 мм;
• Снимать ограничительную планку 4 предельной толщины заготовки.

Схема електрична принципова комбинированного деревообрабатывающего верстата СД-3 Муравей

СД-3 Муравей. Відеоролик

Технічні характеристики комбинированного верстата СД-3 Муравей

Наименование параметра	СД-3 Муравей	СД-4 Муравей
Фугование (строгание). Основні параметри верстата
Наибольшая ширина фугования (строгания), мм	200	200
Наибольшая глубина снимаемого слоя за один проход при строгании, мм	3	3
Частота обертання шпинделя, об/мин	4200	4200
Диаметр корпуса ножевого (строгального) вала (шпинделя), мм	76	76
Розміри строгального ножа, мм	200х25х3	200х25х3
Количество строгальных ножей	2	2
Рейсмусование.
Наибольшая глубина снимаемого слоя за один проход при рейсмусовании, мм	3	-
Толщина заготовки при рейсмусовании, мм	5...75	-
Наибольшая длина заготовки при рейсмусовании, мм	400	-
Пиление. Основні параметри верстата
Наибольшая толщина материала при распиловке, мм	85	85
Диаметр пильного диска, мм	250	250
Посадочный диаметр пильного диска, мм	32	32
Фрезерование дисковий і фасонной фрезой
Наибольший диаметр дисковий фрезы, мм	160	160
Наибольшая ширина дисковий фрезы, мм	40	40
Глубина паза при фрезеровании дисковий фрезой, мм	50	50
Ширина паза при фрезеровании дисковий фрезой, мм	40	40
Ширина паза при фрезеровании фасонной фрезой, мм	40	40
Посадочный диаметр дисковий і фасонной фрезы, мм	32	32
Сверление. Основні параметри верстата
Диаметр хвостовика сверла, мм	3..16	3..16
Диаметр хвостовика для установки сверлильного патрона, мм, мм	Конус Морзе В18	Конус Морзе В18
Електроустаткування верстата
Род тока питающей сети	220В / 380В 50Гц	220В / 380В 50Гц
Количество електродвигателей на станке, шт	1	1
Електродвигун - номинальная мощность, кВт	1,5	1,5
Тип електродвигуна при 220 В	Асинхронный з короткозамкнутым ротором	Асинхронный з короткозамкнутым ротором
Тип електродвигуна при 380 В	Асинхронный трехфазный	Асинхронный трехфазный
Габарит і масса верстата
Габарит верстата (длна х ширина х высота), мм	730 х 560 х 1000	730 х 560 х 470
Масса верстата, кг	75	50
