СФ-4 Верстат фуговальный односторонний
Схеми, опис, характеристики

СФ-4 Верстат фуговальный односторонний







Производителем фуговального верстата СФ-4 является Курганский завод деревообрабатывающих верстатів, основанный в 1941 году.

Завод производит обладнання для мебельных і строительно-столярных производств.

Производителем фуговального верстата СФ-4(К) является Кировский станкостроительный завод, основанный в 1880 году. Завод был переименован в Кировский завод заточного і деревообрабатывающего оборудования.

Основная специализация завода - производство верстатів для заточки і подготовки дереворежущего инструмента к работе.

Продукция завода:





Верстати, выпускаемые Курганским заводом деревообрабатывающих верстатів


СФ-4 Верстат фуговальный односторонний. Назначение, область применения

Верстат фуговальный (строгальный) односторонний СФ-4 предназначен для фугования (прямолинейного строгания, продольного фрезерування) заготовок из древесины различных пород по плоскости і под углом.

Фуговальный верстат СФ-4 применяется на предприятиях мебельной і деревообрабатывающей промышленности (мебельной, домостроительной, авто- і вагоностроения і т.д.), модельных цехах машиностроительных заводов, строительных организациях.

Станина выполнена чугунной, цельнолитой, коробчатой формы, внутри которой установлен електродвигатель приводу ножевого вала.

Вращение ножевому валу передається клиновыми ремнями. Для натяжения ремней предусмотрено вертикальное перемещение подмоторной плиты. Ременная передача закрыта кожухом.

Опори ножевого вала верстата СФ-4 смонтированы в цельном блоке з отъемными крышками, что позволяет снизить механические шумы і вибрацию от обертання ножевого вала. Торможение ножевого вала осуществляется через ременную передачу електродвигуном.

Подача заготовок на станке СФ-4 осуществляется вручную или механически з применением автоподатчика. Передний і задний столы представляют собой чугунные литые шлифованные плиты з ребрами жесткости по нижней плоскости. Регулювання переднего і заднего столов верстата по вертикали осуществляется посредством ексцентриковых валиков через систему рычагов і тяг з приводом от рукоятки для переднего стола і гвинта з гайкой для заднего стола.

С боковых сторон стола установлены щитки. Указатель глубины строжки - лимб помещен в окне щитка. Перемещение направляющей линейки осуществляется вручную. Линейка може перемешаться поперек стола в зависимости от ширины строгаемого материала і може быть установлена на требуемый угол в вертикальной плоскости (до 45°).

На станке имеется круглый двухножевой вал з клиновым креплением ножей.

Ширина строгания на станке 400 мм, толщина снимаемого слоя 6 мм, диаметр ножевого вала 125 мм, диаметр різання 128 мм, число ножей на валу 2, мощность електродвигуна ножевого вала 2,8 кВт, число оборотів ножевого вала в минуту 5000, вес верстата 620 кг.


Условное обозначение деревообрабатывающих верстатів

Деревообрабатывающие верстати і обладнання имеют условное обозначение (индексацию) буквами і цифрами. Буквенная индексация состоит из начальных букв наименования типа или вида верстата. Первая буква означает тип, вторая і третья— основной признак верстата.

Буква А обозначает наличие елементів автоматизации.

Например: СвПА—сверлильно-пазовальный з автоподачей. Цифра, стоящая сразу після букв или между ними, обозначает основні параметри верстатів (число режущих инструментов или ширину строгания в мм, см, дм). Например:

Цифра, стоящая після дефиса, обозначает номер моделі верстата, например:


Продольное строгание (продольное фрезерование, фугование) на фуговальных верстатах

Фуговальные верстати предназначены для продольного строгания заготовок из древесины з целью получения одной или двух базовой поверхности за один проход для дальнейшей обробки деталей. Они могут быть з ручной і механизированной подачей; одно- или двусторонние.

На двусторонних верстатах перпендикулярно поздовжньої оси ножевого вала устанавливается вертикальний кромкофуговальный шпиндель. Механізм подачі може быть вальцового или конвейерного типа.

На станине верстата имеются передний і задний столы, из которых передний стол длиннее заднего, что обеспечивает более точное фугование. Столы устанавливают так, чтобы задний стол находился на уровне выступающих режущих кромок ножей вала, а передний - ниже на толщину снимаемой стружки.

Обрабатывают заготовки з вогнутой стороны. Если между кромкой і пластью заготовки не получается прямой угол, надо настроить направляющую линейку. Непрострожка і вырывы на обработанной поверхности получаются, если столы установлены непараллельно в продольном і поперечном направлениях. Непрострожка по ширине получается при отклонении ножевого вала относительно плоскости заднего стола.

Ножевой вал фуговальных верстатів з ручной подачей должен мати ограждение, открывающееся лишь при проходе заготовки і автоматически закрывающееся після її обробки.


Этапы фугования заготовок на станке

Загальний вигляд фуговального верстата СФ-4

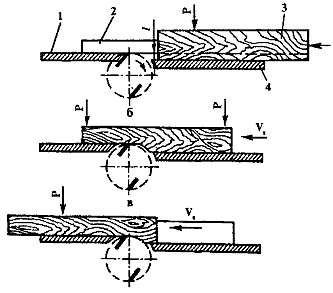

Этапы фугования заготовок на фуговальном станке

  1. задний стол
  2. направляющая линейка
  3. заготовка
  4. передний стол

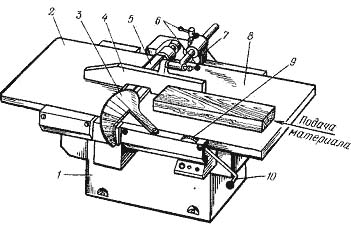

Загальний вигляд фуговального верстата СФ-4

Одношпиндельный фуговальный верстат СФ-4

  1. станина
  2. задний стол
  3. подвижное ограждение
  4. направляющая линейка
  5. ножевой вал
  6. фиксаторы крепления направляющей линейки
  7. кронштейн
  8. передний стол
  9. шкала
  10. рукоятка налаштування стола по высоте

На фуговальных верстатах з ручной подачей работает один рабочий (станочник), а з механической — два (станочник і подсобный рабочий). При ручной подаче заготовку осматривают, укладывают на передний стол верстата и, прижимая левой рукой передний конец заготовки, а правой задний, плавно надвигают заготовку на ножи.

Когда передний конец заготовки пройдет через ножи, левую руку переносят, прижимая заготовку к заднему столу.

Покоробленные заготовки укладывают на стол вогнутой стороной вниз, плотно прижимая их к столу верстата.

Сильно покоробленные заготовки фуговать не следует, так как при етом снимется большой слой древесины, они станут меньше номинальных размеров і не смогут быть использованы по назначению.

При работе на верстатах з механической подачей заготовки подают торец в торец.

Толщина снимаемого слоя не должна превышать 6 мм, а толщина стружки — 1,5..2 мм.

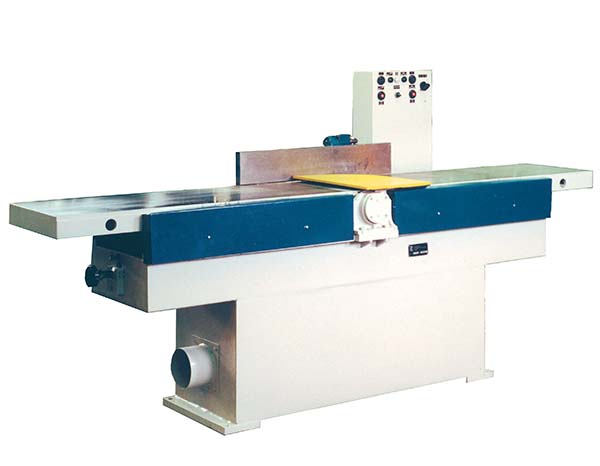

Загальний вигляд фуговального одностороннего верстата СФ-4

Загальний вигляд фуговального верстата СФ-4

Загальний вигляд фуговального верстата СФ-4

Список складових частин фуговального верстата СФ4-1:

  1. Станина з приводом - 041.10.01А
  2. Столы - 041.11.01A
  3. Линейка - 4.14.01
  4. Ножевой вал - 041.31.01А
  5. Ограждение ножевого вала - 4.32.01
  6. Електроустаткування - 041.80.01А

Схема кінематична одностороннего фуговального верстата СФ-4

Ножевая головка приводится во вращении от индивидуального електродвигуна через шкивы 1, 2 посредством клиновых ремней.

Регулювання переднего і заднего столов верстата по высоте осуществляется ексцентриковыми механізмами 3 при помощи рукоятки 4 і гайки 5.

Перемещение направляющей линейки осуществляется вручную.

Подача заготовок на станке осуществляется вручную.


Пристрій і опис складових частин верстата




Станина з приводом

Станина выполнена цельнолитой коробчатой формы, внутри станины установлен електродвигатель приводу ножевого вала.

Вращение ножевого вала осуществляется от електродвигуна клиновыми ремнями. Для натяжения ремней предусмотрено вертикальное перемещение подмоторной плиты. Ременная передача закрыта кожухом.

Столы передний і задний

Столы представляют собой плиты з ребрами жесткости по нижней плоскости. Столы перемещаются в вертикальном направлении посредством ексцентриковых валиков через систему рычагов і тяг з приводом от рукоятки для переднего стола ігвинта з гайкой для заднего стола.

Наибольшая величина вертикального переміщення переднего стола - 6 мм, заднего - 2 мм. С боковых сторон стола установлены щитки. Указатель глубины строжки — лимб помещен в окне щитка.

Линейка

Направляющая линейка може перемещаться поперек стола в зависимости от ширины строгаемого материала і може быть установлена на требуемым угол в вертикальной плоскости до 45°.

Ножевой вал

Опори ножевого вала смонтированы в цельном блоке з съемными крышками. Принятая конструкция позволяет снять механические шумы і вибрацию от обертання ножевого вала.

Торможение ножевого вала електромеханическое. Смазка підшибників опор периодическая через пресс-масленки.


Схема електрична принципова фуговального одностороннего верстата СФ-4

Схема електрична фуговального верстата СФ-4

Електрична схема фуговального верстата СФ-4


Електроустаткування верстата фуговального одностороннего СФ-4

Загальні відомості

На станке установлен трехфазный короткозамкнутый асинхронный електродвигатель

Верстати изготовляются з електрообладнанням, рассчитан ным для роботи при напряжении 380 В 50Гц, в силових цепях, в цепях керування на напряжение 110 В 50 Гц, ланцюг освещения 24 В 50 Гц. Верстати могут быть изготовлены з рабочим напряжением согласно заказ-наряду.

В електросхемах используется провод марки ПГВ сечением 1 мм2 красного і 1,5 мм2 черного цветов, 2,5 мм2 2-х цветный зелено-желтого или зеленого цвета.

В електросхемах имеются блокировки, осуществляющие невозможность увімкнення електродвигуна головного приводу при снятых кожухах ременной передачи, при снятом веере ножевого вала.

Во время експлуатации електродвигателей систематически производить их технический осмотр і профилактические ремонты.

При профилактических ремонтах должна производиться разборка електродвигуна, внутренняя і наружная очистка і замена змазки підшибників.

Перед набивкой свежей смазкой підшипники должны быть тщательно промыты бензином.





Технічні характеристики фуговального верстата СФ4-1

Наименование параметра СФ4-1 СФ6-1
Основні параметри верстата
Наибольшая ширина обрабатываемого материала, мм 400 630
Наибольшая глубина снимаемого слоя, мм: 6 6
Размер, мм 1504 х 412 1504 х 650
Размер заднего стола, мм 1004 х 412 1004 х 650
Скорость різання, м/с 34 34
Наименьшая длина обрабатываемого материала, мм 400 400
Высота подъема переднего стола, мм 6 6
Высота подъема заднего стола, мм 2 2
Цена деления лимба подъема заднего-переднего стола, мм 1 1
Количество ножевых валов 1 1
Диаметр корпуса ножевого вала, мм 125 125
Диаметр окружности різання ножевого вала, мм 128 128
Количество ножей ножевого вала, мм 2/ 4 2/ 4
Число оборотів ножевого вала, об/мин 5100 5100
Способ торможения електромех електромех
Время торможения ножевого вала, с, не более 6 6
Количество стружкоприемников 1 1
Диаметр стружкоприемника, мм 175 175
Електроустаткування верстата
Род тока питающей сети 380В 50Гц 380В 50Гц
Количество електродвигателей на станке, шт 1 1
Електродвигун - номинальная мощность, кВт 3 5,5
Габарит і масса верстата
Габарит верстата (длна х ширина х высота), мм 2564 х 1385 х 1250 2564 х 1715 х 1250
Масса верстата, кг 705 950
