ТНШ Верстат токарний настільний
схеми, опис, характеристики

Відомості про виробника токарного настільного верстата ТНШ

Виробником настільного токарного верстата ТНШ є Машинобудівний завод м. Первомайськ, Миколаївська обл., Україна

Основним призначенням верстата було навчання токарній справі у школах, профтехучилищах, технікумах, що широко використовуються в лабораторіях, навчальних та ремонтних майстернях.

На даний час випуск верстатів припинено.

ТНШ Настільний токарний верстат. Призначення, сфера застосування

Настільний токарний шкільний верстат моделі ТНШ призначається для різних токарних робіт з дерева, пластмас і металу, що виконуються в патроні та центрах.

Область застосування шкільні та похідні майстерні технічні училища, лабораторії, а також у домашніх умовах для любителів токарної справи та конструкторів-моделістів, що допоможе використати дозвілля для розвитку трудових навичок та винахідливості.

Настільний токарний верстат ТНШ дозволяє проводити такі види робіт:

• Проточування та розточування циліндричних і конічних поверхонь
• Підрізання торців
• Відрізку
• Свердління та ряд інших робіт

Шпиндель верстата ТНШ отримує 3 швидкості обертання від асинхронного електродвигуна через 3-ступінчастиний шків.

Передній кінець шпинделя має різьблення М30х2 для встановлення проміжного фланця з токарним патроном

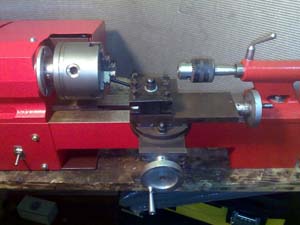

ТНШ Загальний вигляд токарного верстата

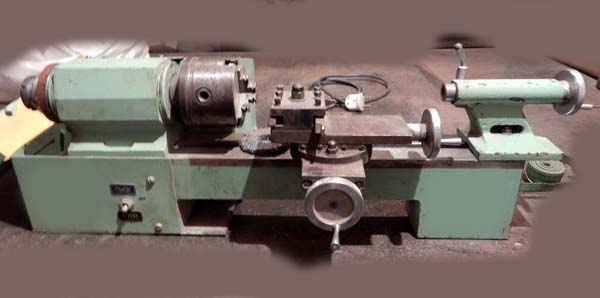

Фото токарного настільного верстата ТНШ

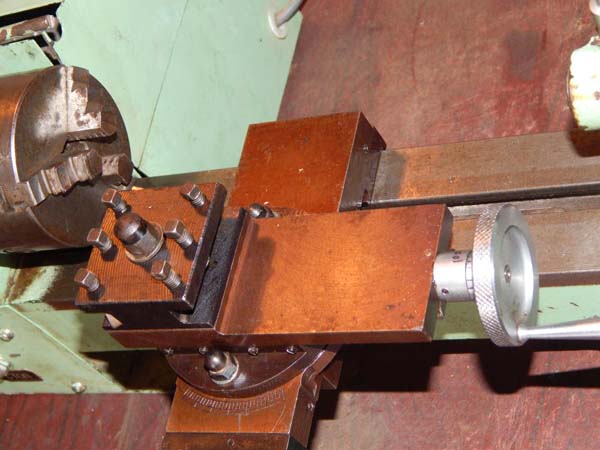

Фото токарного настільного верстата ТНШ. Суппорт верстата

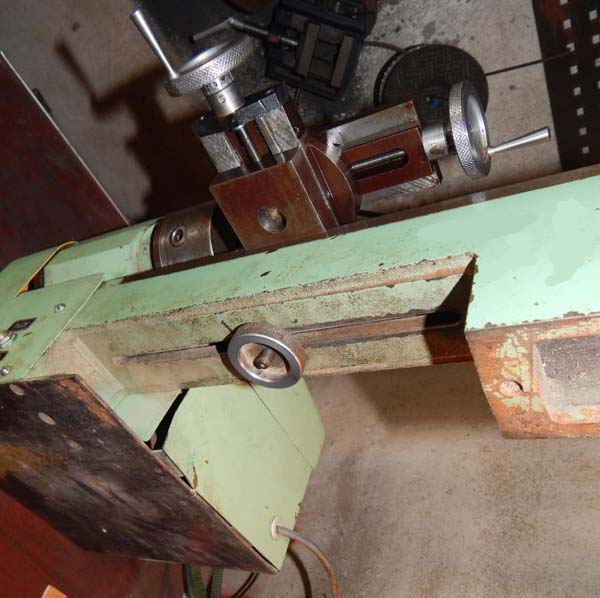

Фото токарного настільного верстата ТНШ. Вид знизу

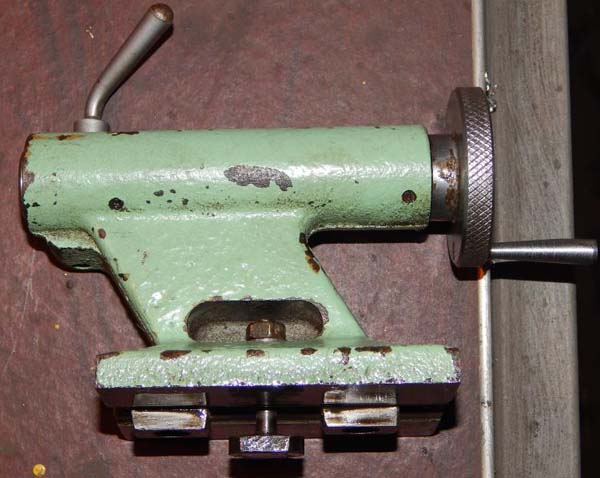

Фото токарного настільного верстата ТНШ. Задня бабка

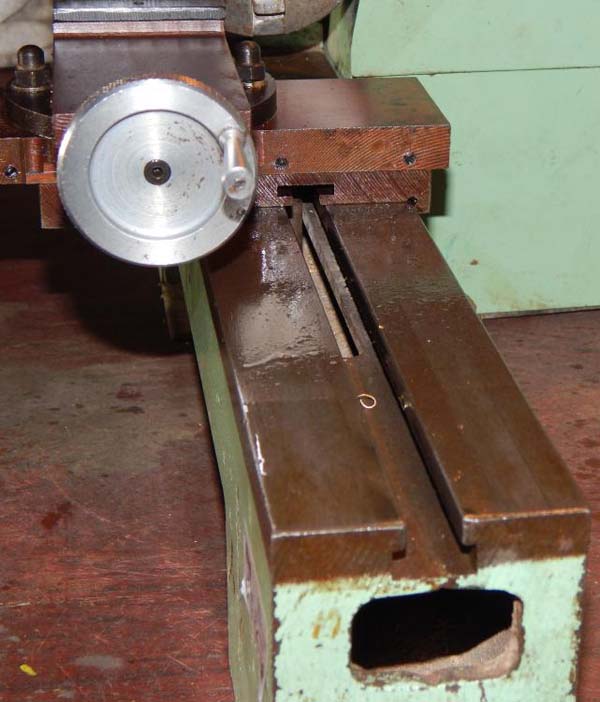

Фото токарного настільного верстата ТНШ. Станина верстата

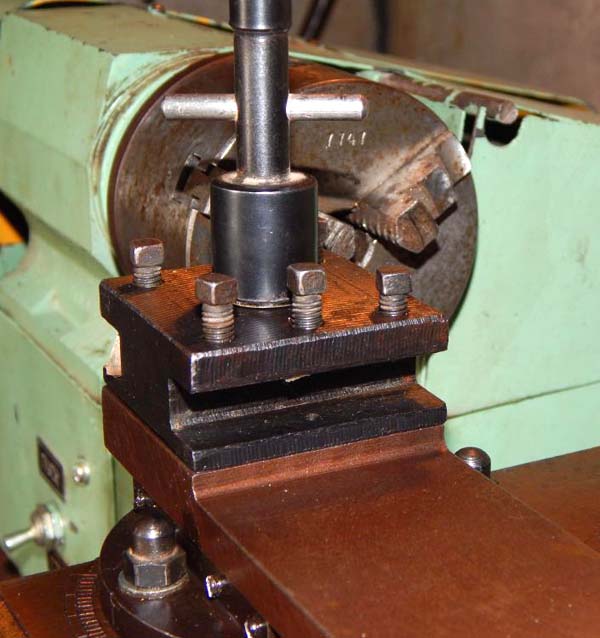

Фото токарного настільного верстата ТНШ. Різцетримка

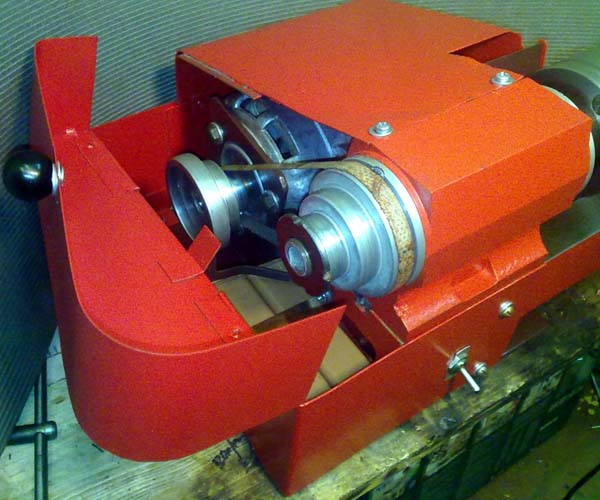

Фото токарного настільного верстата ТНШ. Шківи приводу

ТНШ Конструкція токарного верстата

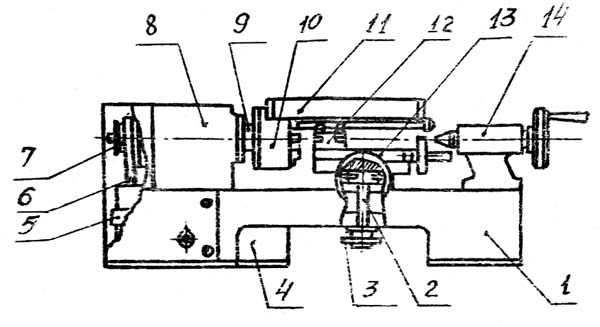

Конструкція токарного настільного верстата ТНШ

1. Станина
2. Болт
3. Гвинт для затискача супорта на станині
4. Причина
5. Хомут
6. Ремінь
7. Трьохступінчастиний шків
8. Бабка передня
9. Фланець перехідний на кінці шпинделя
10. Патрон трикулачковий
11. Екран захисний
12. Різцеутримувач
13. Підтримка
14. Бабка задня

ТНШ Схема електрична токарного верстата

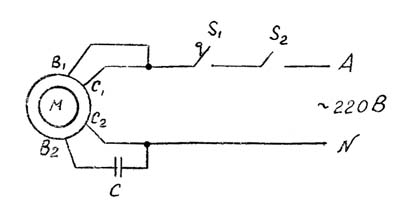

Електрична схема токарного верстата ТНШ

• З – конденсатор МБГ 4-1, 8мкФ±10% ГОСТ 5.887-77.
• М - електродвигун 0,25 кВт, ABE-0,72-4У4 ГОСТ 10799-77.
• 1 - мікровимикач МП 1101 У4 ТУ 16-526, 329-78
• 2 - тумблер ТБ 1-2220 В, 5А. 250 Вт ТУ 460.360,049

Основні технічні характеристики верстата ТНШ

Найменування параметру	1D601	Партнер
Основні параметри верстата
Клас точності	Н	Н
Найбільший діаметр заготовки над станиною, мм	125	125
Найбільший діаметр заготовки над супортом, мм	75	63
Найбільша довжина заготовки у центрах (РМЦ), мм	180	180
Найбільша довжина оброблюваної заготовки без переустановки супорта, мм	55	55
Найбільша висота різця, мм
Шпиндель
Різьба шпинделя, мм	М27 х 3	M30x2
Діаметр наскрізного отвору в шпинделі (найбільший діаметр прутка), мм	10,2 (10)	10,7 (10,5)
Конус внутрішній (інструментальний) шпинделя	Морзе 2	Морзе 2
Число ступенів частот прямого та зворотного обертання шпинделя	3	3
Частота прямого обертання шпинделя, об/хв	700, 1400, 2800	700, 1400, 2800
Супорт. Подання
Поздовжнє переміщення супорта	Ручна перестановка	Ручна перестановка
Найбільше поперечне переміщення супорта, мм		65
Різьблення ходових гвинтів поздовжнього та поперечного, мм	M6x1	M6x1
Переміщення супорта поперечне на один поділ лімба, мм	0,05	0,05
Найбільше переміщення верхніх (різцевих) санчат, мм	55	55
Переміщення різцевих санок на один поділ лімба, мм	0,05	0,05
Кут повороту верхньої каретки супорта, град	±30°	±30°
Ціна поділу шкали повороту верхньої каретки супорта, град	4°	2°
Задня бабка
Конус Морзе задньої бабки	Морзе 1	Морзе 1
Найбільше переміщення пінолі, мм	35	30
Електроустаткування
Електродвигун головного приводу, кВт (об/хв)	0,180 (1400)	0,25 (1400)
Габарити та маса верстата
Габарити верстата (довжина ширина висота), мм	680 х 200 х 220	625 х 380 х 226
Маса верстата, кг	30
