ТП-130 Верстат токарний з ЧПУ, напівавтомат (Автомат)
опис, схеми, характеристики

Відомості про виробника токарного верстата з ЧПУ ТП-130

Токарний верстат ТП-130 з ЧПУ CNC-H-645 розроблений та вироблявся підприємством Завод ЕлектроСистема м. Кіров наприкінці 80-х років.

В даний час виробником токарного верстата з ЧПУ ТП-130м є СтанкоФінЕкспо, ТОВ .

ТП-130 Верстат токарний з ЧПУ. Призначення та сфера застосування

Напівавтомат токарний з ЧПУ ТП-130 з ЧПУ CNC-H-645 КЕВ призначений для токарної обробки за програмою циліндричних, торцевих, конічних, ступінчастиних та криволінійних (фасонних) поверхонь деталей з чорних та кольорових металів та сплавів, а також для свердління та розточування центральних отворів, нарізування зовнішніх та внутрішніх різьблень.

Токарний верстат ТП-130 призначений для обробки деталей у патроні в умовах дрібносерійного та серійного виробництва.

На верстаті - автоматі ТАП-130 можна проводити обробку деталей із прутка в умовах серійного та масового виробництва.

Принцип роботи та особливості конструкції верстата ТП-130

Основна особливість верстата ТП-130 – плоский інструментальний супорт – різцетримач завдовжки 400 мм.

Компонування верстата з розташуванням дзеркала направляючих станини в похилій площині на 60° забезпечує вільний сход стружки із зони обробки та вільний доступ до деталі, що обробляється.

Застосування накладних сталевих загартованих направляючих поздовжнього та поперечного ходів гарантує тривале збереження точності верстата.

Шпиндельний вузол верстата жорсткої конструкції має високу вібростійкість.

Як головний привід застосовується частотно-регульований привід КЕВ (Німеччина).

Як головний двигун застосовується двигун ST-112L (Тайвань).

Залежно від вимог замовника до потужності та енергозбереження можливе встановлення комплекту КЕВ (двигун\привід) з потужністю 5,5 КВт, 7,5 КВт, 11 КВт.

Приводи поздовжньої та поперечної подач ПРВП-02 виконані із застосуванням високомоментних двигунів УПС-6, що дозволяє обробляти деталі на високих режимах різання.

Висока продуктивність забезпечується високими швидкостями шпинделя та супортів, швидким видаленням стружки завдяки нахилу станини на 60 градусів.

Керування та власна діагностика агрегатів верстата забезпечується завдяки застосуванню системи ЧПУ CNC-H-645 виробництва фірми SIEMENS AG.

Безпека експлуатації металообробного верстата забезпечується захисними пристроями, блокуванням оглядових дверцят під час роботи верстата, контролем за тиском повітря, іншими технічними рішеннями.

Токарні верстати з ЧПУ ТП-130М та ТАП-130М

Новий верстат з ЧПУ ТП-130М та прутковий ТАП-130М , має відмінну продуктивність, завдяки високими швидкостями шпинделя та супортів.

Компактні розміри верстатів роблять їх ідеальними для невеликих цехів та гарантують максимально можливу віддачу від інвестицій.

Компанування верстатів з розташуванням напрямної станини в похилій площині (нахил станини 60°) забезпечує легке видалення стружки із зони обробки та вільний доступ до оброблюваної деталі.

Висока точність забезпечується за рахунок жорсткості конструкцій (лита станина), якісних комплектуючих провідних виробників.

Механізми поздовжнього та поперечного переміщень виготовлені з використанням ШВП та лінійних направляючих підвищеного класу точності.

Висока продуктивність забезпечується високими швидкостями шпинделя та супортів.

Ергономічна конструкція кабінету з навісною електрошафою, поворотним до 90° пультом керування забезпечує якісний функціональний доступ до всіх зон та елементів верстата в процесі експлуатації.

Комплектація верстатів ТП-130М та ТАП-130М

Лита станина верстата, що забезпечує багаторічну надійність конструкції.

Застосування накладних сталевих загартованих направляючих поздовжнього та поперечного ходів гарантує тривале збереження точності верстата.

Шпиндельний вузол верстата жорсткої конструкції має високу вібростійкість.

Установка на верстати ТП-130М та ТАП-130М сучасної системи ЧПУ.

Установка сучасних сервоприводів та двигунів за двома координатами.

У привід шпинделя встановлюється частотний перетворювач та асинхронний електродвигун фірми Tochiba.

Це сучасні приводи, які дозволяють змінювати в широкому діапазоні швидкість обертання шпинделя, а також забезпечують стабільний тех. процес, що економлять електроенергію.

Нова сучасна станція дозаторного мастила та насос подачі СОЖ.

Декілька варіантів затискання деталі та подачі прутка:

Пневматичний порожнистий циліндр, патрон цанговий, пневматичний пристрій подачі прутка 2 м.

Пневматичний циліндр, цанговий патрон, напрямний пристрій для дроту, механічне захоплення для протягування дроту. На вимогу замовника.

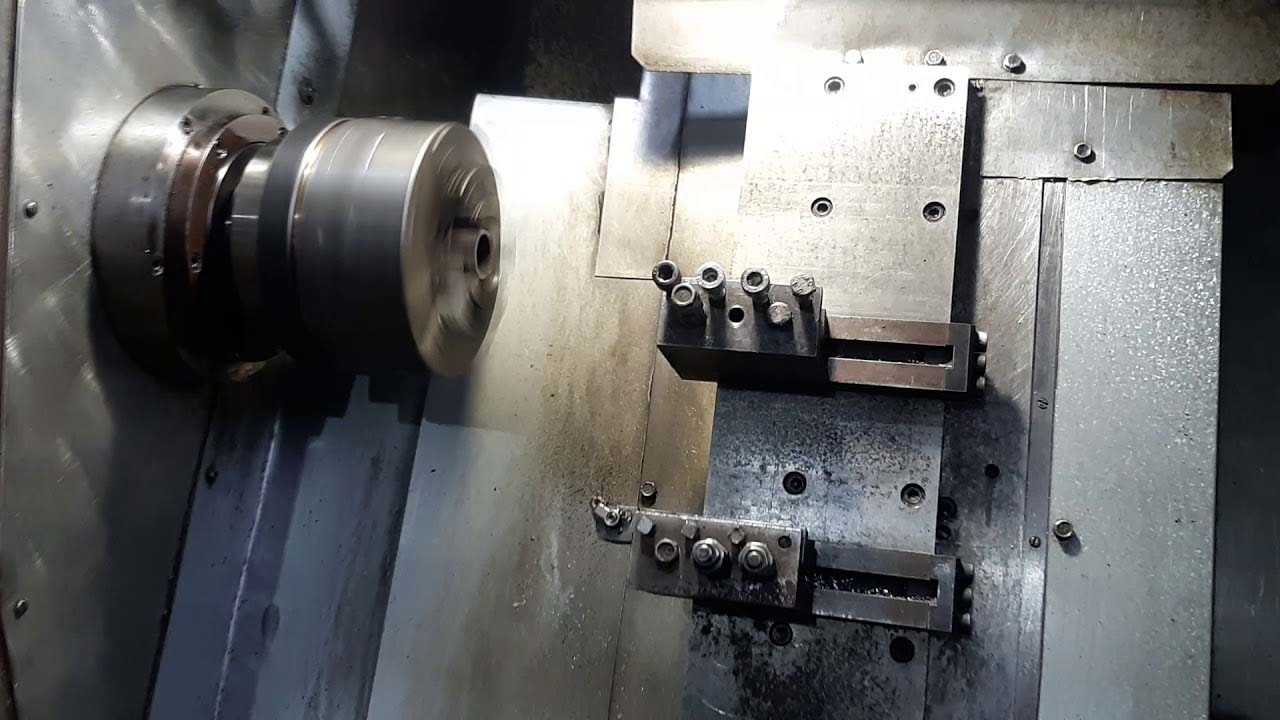

ТП-130 Загальний вигляд токарного верстата з ЧПУ

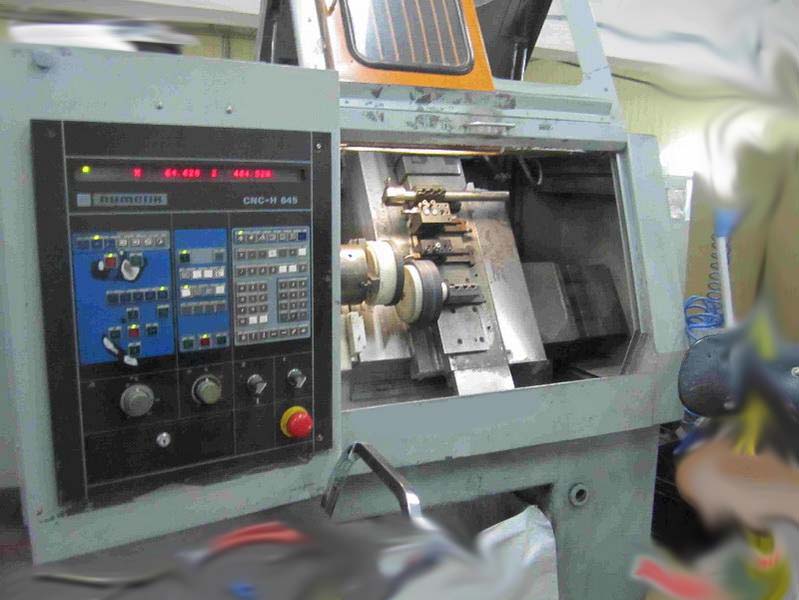

Фото токарного верстата ТП-130

Фото токарного верстата ТП-130. Дивитись у збільшеному масштабі

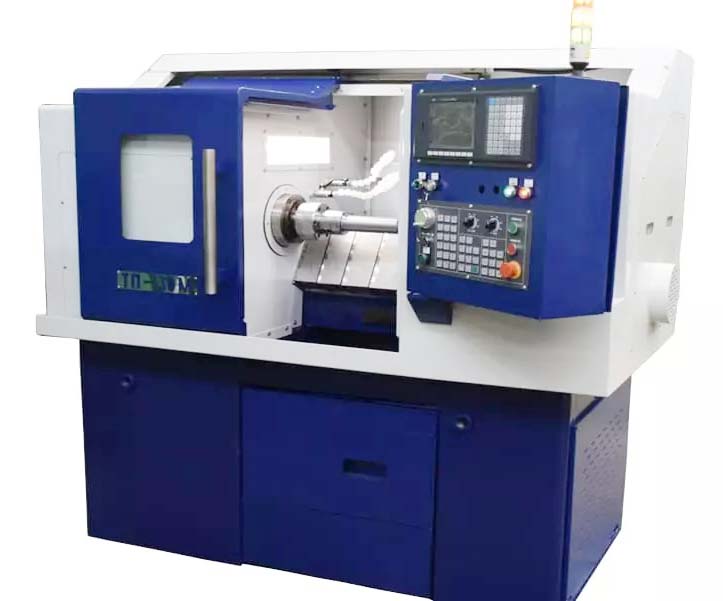

Фото токарного верстата ТП-130 М

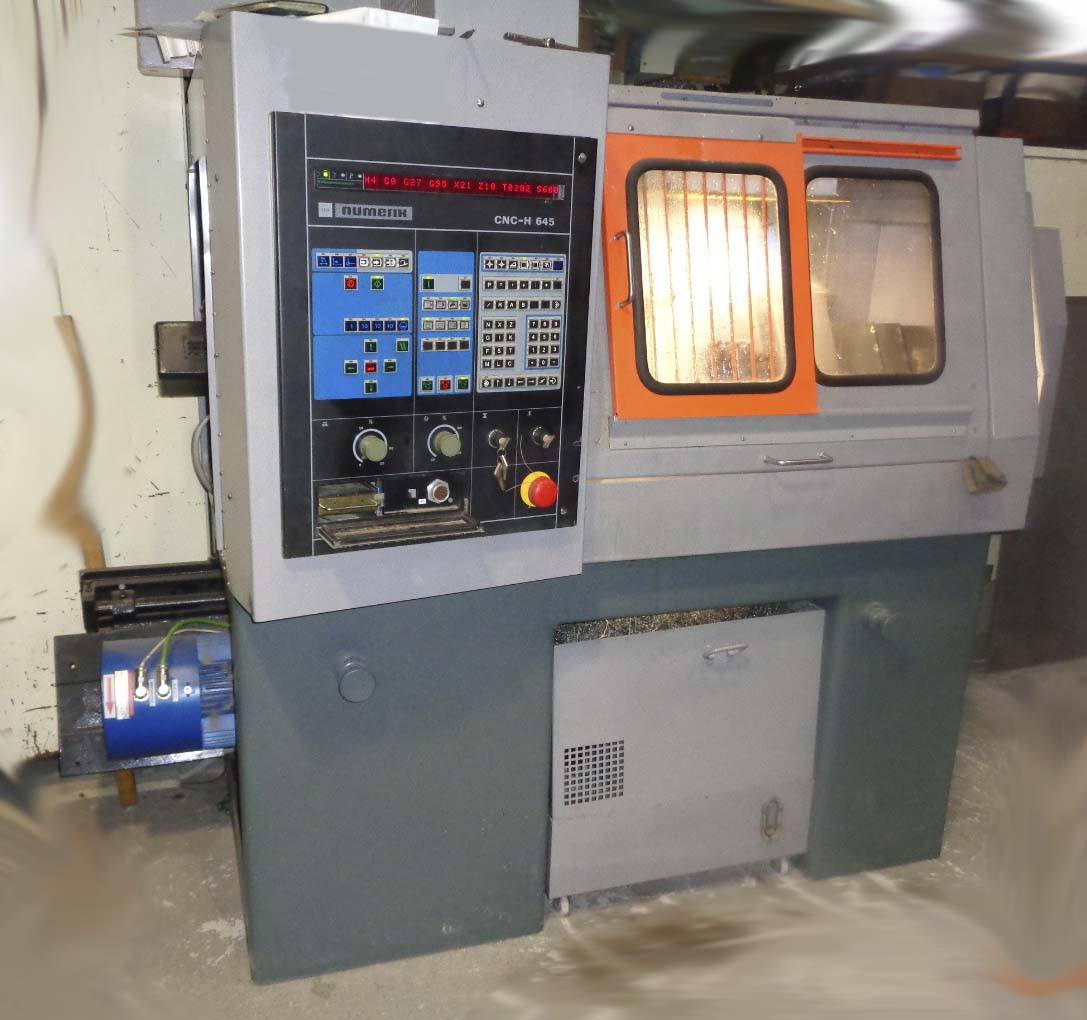

Фото токарного верстата ТП-130

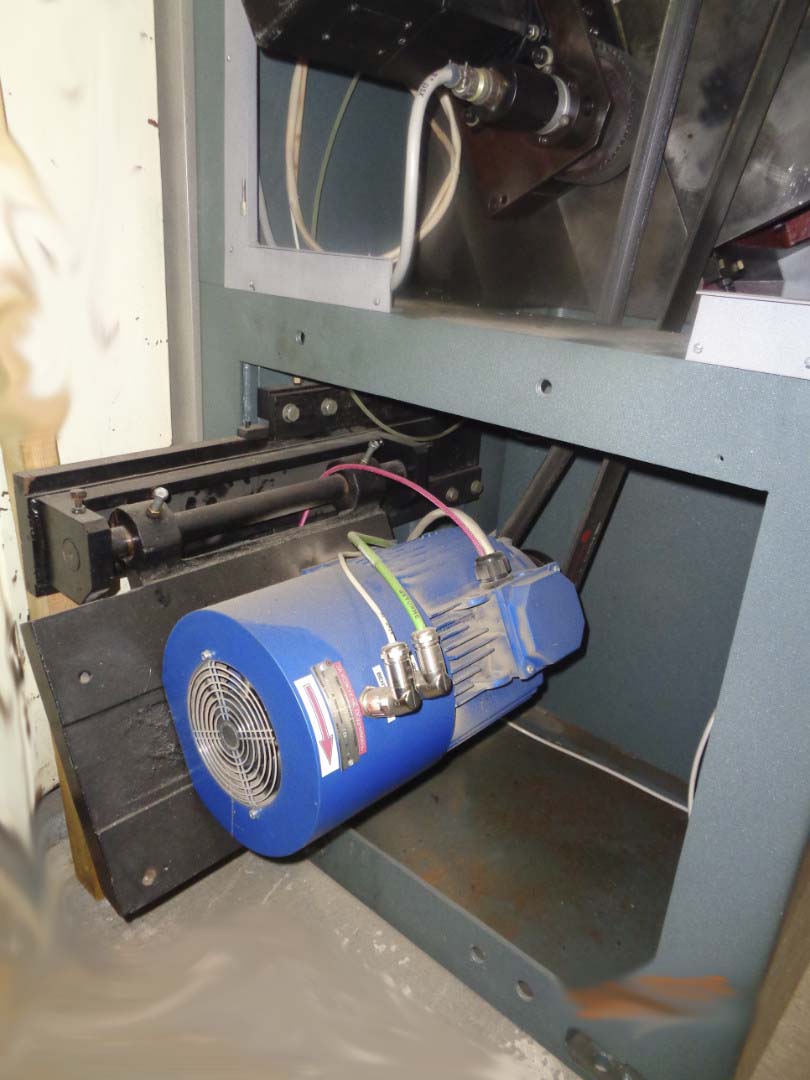

Фото токарного верстата ТП-130

Фото токарного верстата ТП-130

ТП-130 Верстат токарний з числовим програмним керуванням (ЧПУ). Відео.

Технічні характеристики верстата ТП-130

Найменування параметру	ТП-130	ТП-130 М
Основні параметри верстата
Клас точності згідно з ГОСТ 8-82	П	П
Система ЧПУ	CNC-H-645 КЕВ	CNC1000TDb-2
Найбільший діаметр заготовки, що встановлюється, мм	270	270
Найбільший діаметр заготовки, що встановлюється над супортом, мм.	130	150
Найбільша довжина обробки виробу, мм	300	300
Найбільша довжина виробу встановлюваного в патроні, мм	120
Висота різця, що встановлюється в різцетримачі, мм	20	20
Кількість одночасно керованих координат	2	2
Допустима маса заготовки зі сталі, кг
Шпиндель
Діаметр отвору в шпинделі, мм	38	38
Межі чисел оборотів шпинделя, об/хв	10..2800	50..2500
Центр шпинделя передньої бабки за ГОСТ 25557-82
Діаметр 3-х кулачкового патрона, мм		200
Кінець шпинделя
Подання
Дискретність завдання переміщення поздовжнього (Z)/поперечного (X), мм	0,001 / 0,001	0,001 / 0,001
Шорсткість поверхні при обробці виробів із сталі, мкм	0,8
Найбільше переміщення супорта: поздовжнє (Z)/поперечне (X), мм	280 / 200	350 / 250
Діапазон швидкостей поздовжніх подач, мм/хв (мм/об)	2..2000
Діапазон швидкостей поперечних подач, мм/хв (мм/об)	2..2000
Швидкість швидких поздовжніх/поперечних ходів, м/хв.		5/7
Точність позиціонування по осях X/Z, мм		±0,005
Повторюваність позиціонування по осях X/Z, мм		±0,005
Лінійний інструментальний супорт, мм		400
Електроустаткування та привід верстата
Мережа живлення	~380 В 50 Гц	~380 В 50 Гц
Електродвигун головного приводу, кВт	5,5; 7,5; 11	11
Електродвигун подач по осях X/Z, кВт/момент		2,0/ 7,7
Електродвигун насоса охолодження, кВт
Сумарна потужність електродвигунів, кВт
Сумарна потужність верстата, кВт	15	17
Габарити та маса верстата
Габаритні розміри верстата з ЧПУ (довжина, ширина, висота), мм	2350 х 1750 х 1700	2170 х 1450 х 1850
Маса верстата з ЧПУ, кг	2900	2700
