УДГ-200 (УДГ-Д-200) Універсальная делительная головка
Схеми, опис, характеристики

Відомості про виробника делительных головок УДГ-200 (УДГ-Д-200)

Разработчиком і изготовителем делительных головок УДГ-200 (УДГ-Д-200) до 1990 года было Ленинградское оптико-механическое объединение ЛОМО.

В настоящее время производство і реализацию универсальных делительных головок УДГ-160 (УДГ-Д-160), УДГ-200 (УДГ-Д-200), УДГ-250 (УДГ-Д-250), УДГ-320 (УДГ-Д-320) осуществляет Производственная компания "Делга", которая была основана в 1990 году на базе - ОАО "ЛОМО".

УДГ-200 (УДГ-Д-200) головка делительная универсальная. Назначение, область применения

Ділильна головка УДГ-200 (УДГ-Д-200) дает возможность производить различные фрезерные, зубофрезерные, расточные, сверлильные, разметочные і другие роботи, связанные з поворотом детали на заданный угол.

Обработку деталей з помощью делительной головки УДГ-200 можно производить в центрах, в патроне или на шпиндельной оправке.

С помощью универсальной делительной головки УДГ-200 можно производить наступні операции:

• непосредственное деление окружностей на число, кратное 24, т.е. на 2, 3, 4, 6, 8, 12, 24
• простое деление окружностей на число частин от 2 до 400 і на некоторые числа свыше 400
• диференціальное деление окружностей на число частин от 43 до 400 без интервала
• фрезерование спиралей з шагом от 25 до 400 мм
• фрезерование зубчатых колес
• установка оси обрабатываемой заготовки под требуемым углом относительно стола верстата
• различные роботи на фрезерных верстатах, связанные з делением окружности на неравные частини в градусном выражении, нарезание спиралей і т.д.

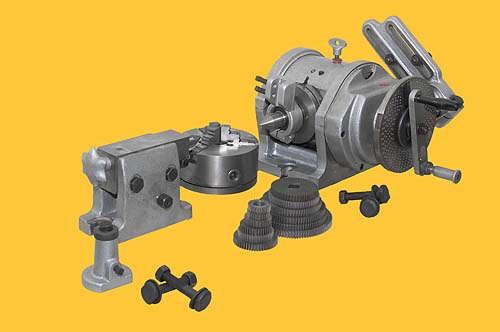

УДГ-200 Загальний вигляд делительной головки

Загальний вигляд универсальной делительной головки УДГ-200

УДГ-200 Конструкція универсальной делительной головки

Конструкція универсальной делительной головки УДГ-200

Конструкція универсальной делительной головки УДГ-200

Конструкція делительной головки

Для обробки елементів деталей, расположенных на конических поверхностях, например при фрезеровании впадин для образования зубьев конических колес, зенкеров, зенковок і т. п., корпус поворачивается вокруг горизонтальной оси в вертикальной плоскости на заданный угол относительно основания головки.

Делительные головки обычно выпускаются для установки на левом кінці робочого стола. Однако отечественные станкостроительные заводы выпускают делительные головки, рассчитанные на установку з правой стороны стола.

Ділильна головка УДГ-Д-200 имеет чугунное основа 16 со стяжными дугами 17, на котором установлен корпус 18. Ослабив гайки 19 (рис. 3), можно поворачивать корпус на определенный угол. Отсчет угла поворота производится по шкале і нониусу 20 (см. рис. 2).

На опорной плоскости основания делительной головки имеются две точно пригнанных параллельно шпинделю шпонки, которые служат для установки головки в пазу стола фрезерного верстата. В корпусе расположен шпиндель со сквозным отверстием. Концы шпинделя расточены на конус Морзе. На одном кінці устанавливается центр 21, на другом — оправка 13 (см. рис. 1) для диференціального деления. Передний конец шпинделя имеет резьбу і центрирующий поясок 22 (см. рис. 2) для установки і крепления фланца з самоцентрирующим патроном или поводка. На буртике шпинделя установлен лимб 9 непосредственного деления, имеющий двадцать четыре отверстия.

На шпинделе, в средней его частини, сидит червячное колесо з круговой выточкой на торце, в которую входит конец зажиму 23, смонтированного в корпусе 18. Червячное колесо получает вращение от червяка, расположенного в ексцентрической втулке. Червяк може быть введен в зацепление или выведен из него поворотом ексцентрической втулки з помощью рукоятки 24 (см. рис. 3) з сектором 25.

Делительный диск посажен на вал, смонтированный в підшипниках ковзання в крышке 26 (см. рис. 2). Крышка фиксируется на корпусе 18 центрирующей расточкой і крепится нерухомо к основанию.

На валу делительного диска установлены коническая і цилиндрическая шестерни, а также приводная планка, имеющая рукоятку з фиксатором, перемещающуюся по требуемому ряду отверстий на делительном диске. К делительному диску з помощью пружины прижат раздвижной сектор 27, состоящий из линеек 28 і зажимного гвинта 29, з помощью которого линейки устанавливаются под требуемым углом. Пружинная шайба предотвращает самопроизвольный поворот сектора.

Вал 30 механического приводу от верстата смонтирован в підшипниках ковзання і расположен во втулке 31 з фланцем. Втулка крепится к крышке 26. На кінці вала расположена коническая шестерня, которая находится в постоянном зацеплении з конической шестерней, сидящей на валу делительного диска. Делительный диск фиксируется в требуемом положении стопором 7.

Задня бабка

Задня бабка служит для поддержания второго кінця обрабатываемой детали при установці її в центрах или патроне делительной головки. Центр бабки можно перемещать в горизонтальном і вертикальном направлениях. В основании 32 расположен корпус 33, который штифтом соединен з рейкой. Вращением головки зубчатого вала корпус можно поднимать, опускать і поворачивать относительно оси штифта. В требуемом положении задня бабка крепится на столе верстата з помощью болтов і гаек.

Перемещение пиноли 34 з полуцентром 35 осуществляется вращением маховичка 36, укрепленного на винте.

На опорной плоскости основания имеются две направляющие шпонки, выверенные относительно оси пиноли; шпонки обеспечивают совпадение центров делительной головки і задньої бабки при установці их на стол верстата.

Люнет

Люнет является дополнительной опорой при обработке длинных і тонких деталей. В его корпусе 37 расположен винт, перемещающийся з помощью гайки 38. Винт имеет призматическую головку 39, з помощью стопорного гвинта 40 головку можно закреплять на требуемой высоте.

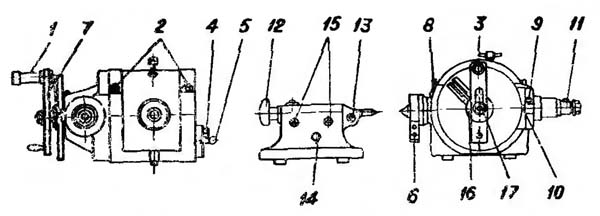

УДГ-200 Розташування органів керування делительной головки

Розташування органів керування делительной головкой УДГ 160

Список органів керування делительной головки УДГ-200

1. Рукоятка-фиксатор. Фиксация отверстий на делительной окружности делительного диска
2. Гайка. Крепление корпуса головки в основании
3. Стопор. Стопорение шпинделя
4. Гайка. Крепление ексцентриковой втулки з червяком
5. Рукоятка ексцентриковой втулки. Увімкнення і вимкнення червяка
6. Винт. Крепление поводка
7. Гайка. Крепление рукоятки-фиксатора
8. Фиксатор. Фиксация лимба непосредственного деления
9. Винт. Крепление штифта-стопора делительного диска
10. Штифт-стопор. Стопорение делительного диска
11. Втулка привода. Крепление гітари
12. Маховик. Перемещение полуцентра задньої бабки
13. Гайка. Крепление полуцентра задньої бабки
14. Цилиндрическое. Перемещение задньої бабки колесо в вертикальном направлении
15. Болт. Крепление корпуса задньої бабки
16. Ограничитель. Выставление отверстий на делительном диске при делении
17. Гайка. Крепление планки з рукояткой і фиксатором

УДГ-200 Точки змазки универсальной делительной головки

Точки змазки универсальной делительной головки УДГ 160

• I - Вал диска і коническая шестерня. Смазка ежедневно
• II - Цилиндрические і конические шестерни. Заливка 100 г масла через крышку
• III - Передний подшипник шпинделя. Смазка ежедневно
• IV - Червячная пара. Заливка 200 г масла в корпус
• V - Задний подшипник шпинделя. Смазка ежедневно
• VI - Пиноль і винт задньої бабки. Смазка раз в два дня
• VII - Вал приводу делительной головки. Смазка раз в два дня

УДГ-200 Кінематична схема универсальной делительной головки

Кінематична схема универсальной делительной головки УДГ-200

При простом делении вращение шпинделю 1 передається от рукоятки 2 з фиксатором через пару цилиндрических шестерен 3, червяк 4 і червячное колесо 5, расположенное в средней частини шпинделя. При етом делительный диск 6 должен быть закреплен з помощью стопора 7, а фиксатор 8 лимба 9 непосредственного деления выключен.

При диференціальном делении угол поворота шпинделя определяется величиной поворота рукоятки з фиксатором относительно делительного диска і величиной поворота самого диска, который получает вращение от шпинделя через сменные шестерни 10 гітари 11 і пару конических шестерен 12. Для передачи обертання от шпинделя сменным шестерням гітари применяется оправка 13, на цилиндрической шейке которой устанавливается сменная шестерня 14. При етом делительный диск должен быть освобожден от стопора, а фиксатор лимба непосредственного деления выключен.

При нарезании спирали шпиндель получает вращение от ходового гвинта фрезерного верстата через сменные шестерни гітари, пару конических шестерен 12, промежуточный вал 15, цилиндрические шестерни 3, червяк 4 і червячное колесо 5. Делительный диск при етом должен быть освобожден от стопора, а фиксатор лимба непосредственного деления выключен.

Порядок роботи

Непосредственное деление

Непосредственное деление применяется при делении окружности на 2, 3, 4, б, 8, 12 і 24 частини в тех случаях, когда не требуется большой точності.

При непосредственном делении необходимо:

• выключить червяк из зацепления з червячным колесом поворотом рукоятки 24 (см. рис. 3) до упора
• освободить от зацепления фиксатор лимба непосредственного деления

Поворот шпинделя осуществляется от руки вращением обрабатываемой детали или патрона. Отсчет угла поворота производится по градусной шкале, нанесенной на лимбе непосредственного деления, і по штриху на передньої втулке шпинделя.

Закрепить шпиндель в требуемом положении з помощью зажиму 23 (см. рис. 2).

При делении на частини или грани расчет производить по формуле

N = 360°/a(1)

где n — число частин или граней; а

a — угол поворота шпинделя.

Простое деление

Простое деление окружности на равные і неравные частини производится при нерухомому делительном диске з помощью рукоятки з фиксатором. Величина поворота рукоятки отсчитывается по отверстиям на делительном диске і фиксируется стержнем фиксатора.

Диференціальное деление

Деление окружности на число частин свыше 42, не кратное числу отверстий на делительном диске, можно производить диференціальным методом, сущность которого заключается в том, что угол поворота шпинделя определяется величиной поворота рукоятки з фиксатором относительно делительного диска і величиной поворота диска, получающего вращение от шпинделя через сменные шестерни гітари.

Гітара устанавливается на цилиндрический хвостовик, на котором она може быть повернута і закреплена в требуемом положении. Для установки сменных шестерен гітара укомплектована передвижными пальцами і переходными втулками. Для передачи обертання сменным шестерням в задний конус шпинделя вставляется оправка, на цилиндрическую шейку которой устанавливается сменная шестерня.

До начала роботи следует поворотом рукоятки проверить плавность обертання всех установленных шестерен.

При выполнении диференціального деления стопор делительного диска должен быть выключен.

Порядок налаштування при диференціальном делении такой же, как і при простом делении.

Диференціальное деление возможно только при горизонтальном положении шпинделя.

Фрезерование спиральных канавок

Фрезерование спиральных канавок производится при продольном перемещении стола фрезерного верстата і одновременном вращении детали, закрепленной в делительной головке, относительно своей оси. Для согласованного обертання детали з продольным переміщенням стола устанавливается гітара з набором сменных шестерен, которые передают вращение от ходового гвинта верстата шпинделю делительной головки.

Технічні характеристики головки УДГ-200

Наименование параметра	УДГ-160	УДГ-200	УДГ-250	УДГ-320
Основні параметри
Класс точності по ГОСТ 8-82	П	П	П	П
Высота центров, мм	85	105	130	165
Наибольший диаметр обрабатываемой детали, мм	160	200	250	320
Расстояние от основания делительной головки до торца шпинделя в его вертикальном положении: не более, мм	180	235	280	350
Угол поворота шпинделя в вертикальной плоскости вниз от линии центров: не менее, град	5	5	5	5
Угол поворота шпинделя в вертикальной плоскости вверх от линии центров: не менее, град	95	95	95	95
Диаметр такарного патрона, мм	100	125	160	160
Конус шпинделя	Морзе №2	Морзе №3	Морзе №4	Морзе №5
Резьба робочого кінця шпинделя	М33	М39	М52	М60
Диаметр отверстия шпинделя, мм	14,9	20,2	26,5	38,2
Передаточное отношение червячной пары	1 : 40	1 : 40	1 : 40	1 : 40
Диапазон деления, включая простые числа	2..400	2..400	2..400	2..400
Диаметр отверстий сменных колес, мм	20х19	20х19	20х19	32х19
Число отверстий делительного диска	16,19,23 30,33,39 49	16,17,19 21,23,29 30,31	16,17,19 21,23,29 30,31	16,17,19 21,23,29 30,31
Число отверстий делительного диска на другой стороне	17,21,29 31,37,41 54	33,37,39 41,43,47 49,54	33,37,39 41,43,47 49,54	33,37,39 41,43,47 49,54
Цена деления лимба непосредственного деления, град	15	15	15	15
Модуль сменных шестерен	1,5	1,5	1,5	2,5
Ширина направляючих шпонок, мм	12	14	18	18
Габарити і масса делительной головки
Габаритные розміри основания головки, мм	212 х 156	260 х 180	260 х 180	290 х 234
Масса делительной головки, кг	35,5	50	53,5	101
