Відомості про виробника обрабатывающего центра моделі VF-1

Производитель фрезерного обрабатывающего центра моделі VF-1 - Haas Automation, Inc..

Компания Haas Automation, Inc. является одной из крупнейших станкостроительных компаний в Соединенных Штатах Америки і в мире. Компания расположена на Юге США в штате Калифорния. Основні виды выпускаемого оборудования: вертикальные і горизонтальные фрезерно-сверлильные обрабатывающие центры, токарные обрабатывающие центры, прецизионные ЧПУ управляемые поворотные столы і делительные аппараты к вертикально- і горизонтально-фрезерным обрабатывающим центрам. В настоящее время HAAS выпускает 75 видов і типорозмірів оборудования различного назначения.

Фирма Haas Automation, Inc. разрабатывает і изготавливает высококачественное обладнання для Европейского рынка з 1991 года. Для технической поддержки і сервисного обслуживания растущего рынка компанией "HAAS Automation USA", было создано Европейское отделение фирмы - "HAAS Automation Europe", призванное обеспечить мировой уровень технического обслуживания і информационной поддержки существующих і будущих клиентов фирмы. Фирма HAAS выпускает более 500 верстатів з ЧПУ в месяц і является крупнейшим производителем такого рода оборудования.

Верстати, выпускаемые компанией Haas Automation

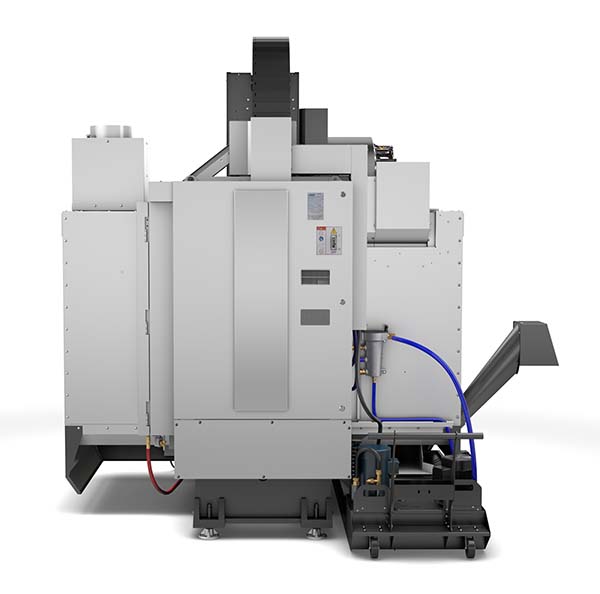

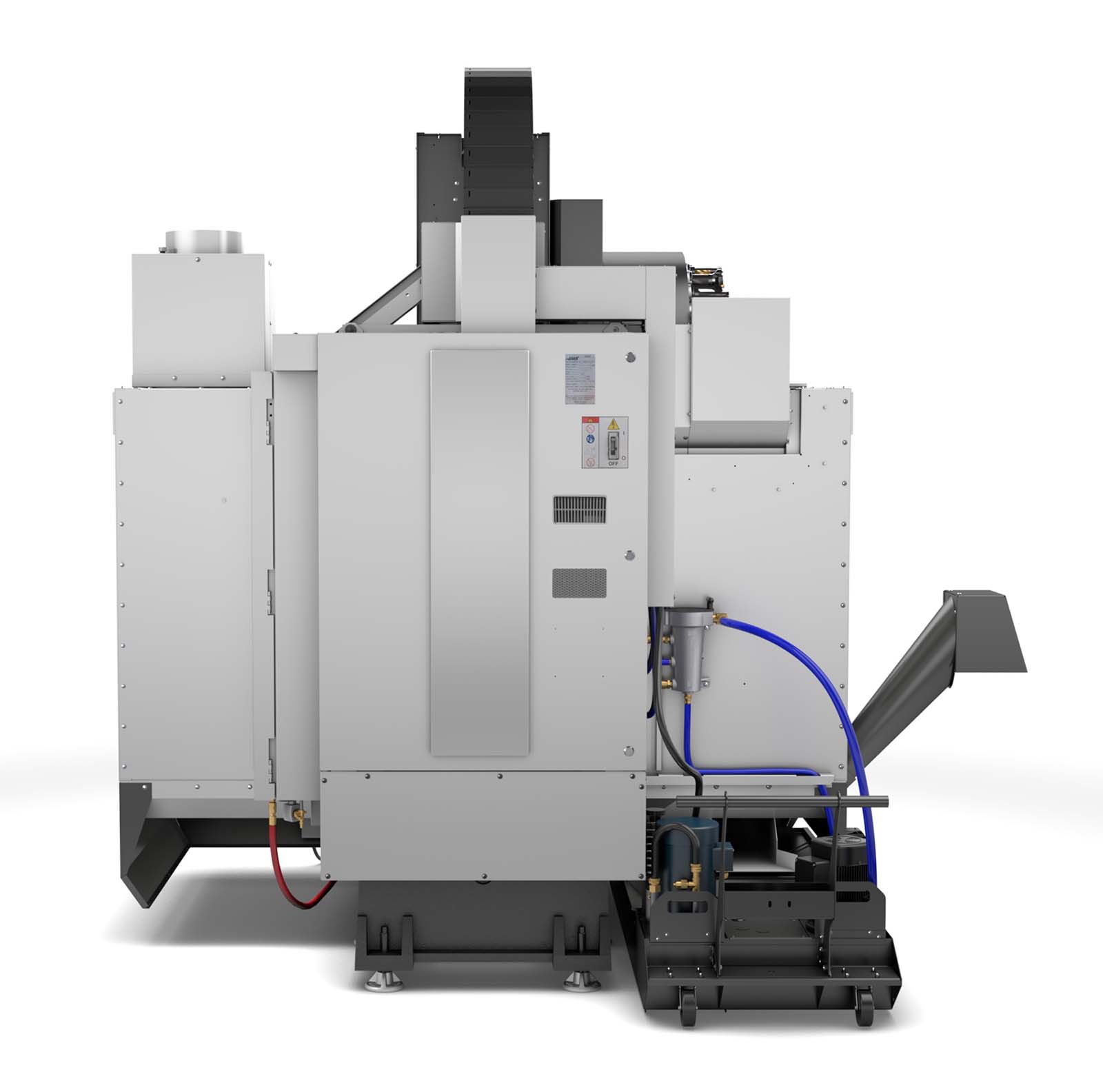

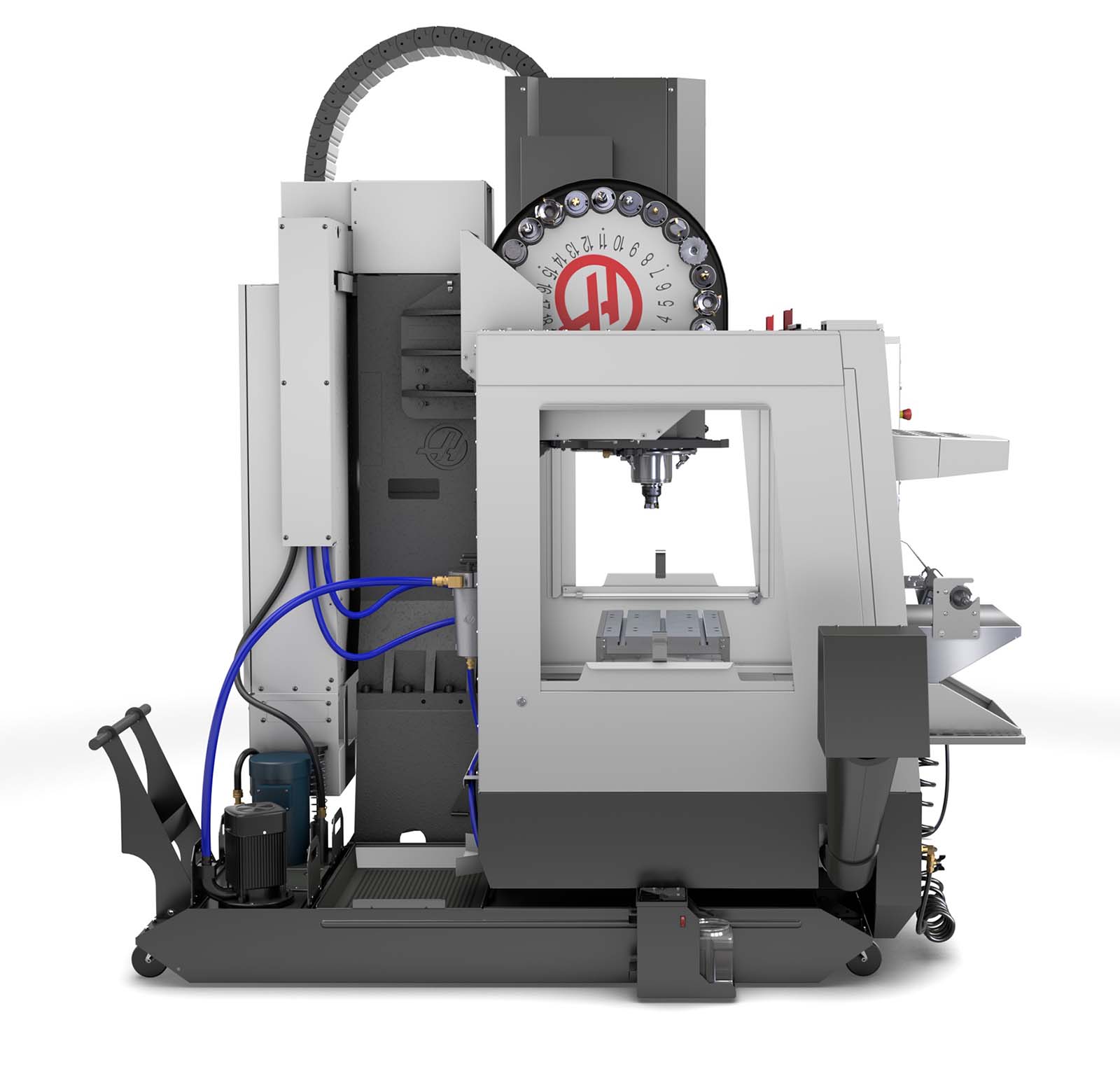

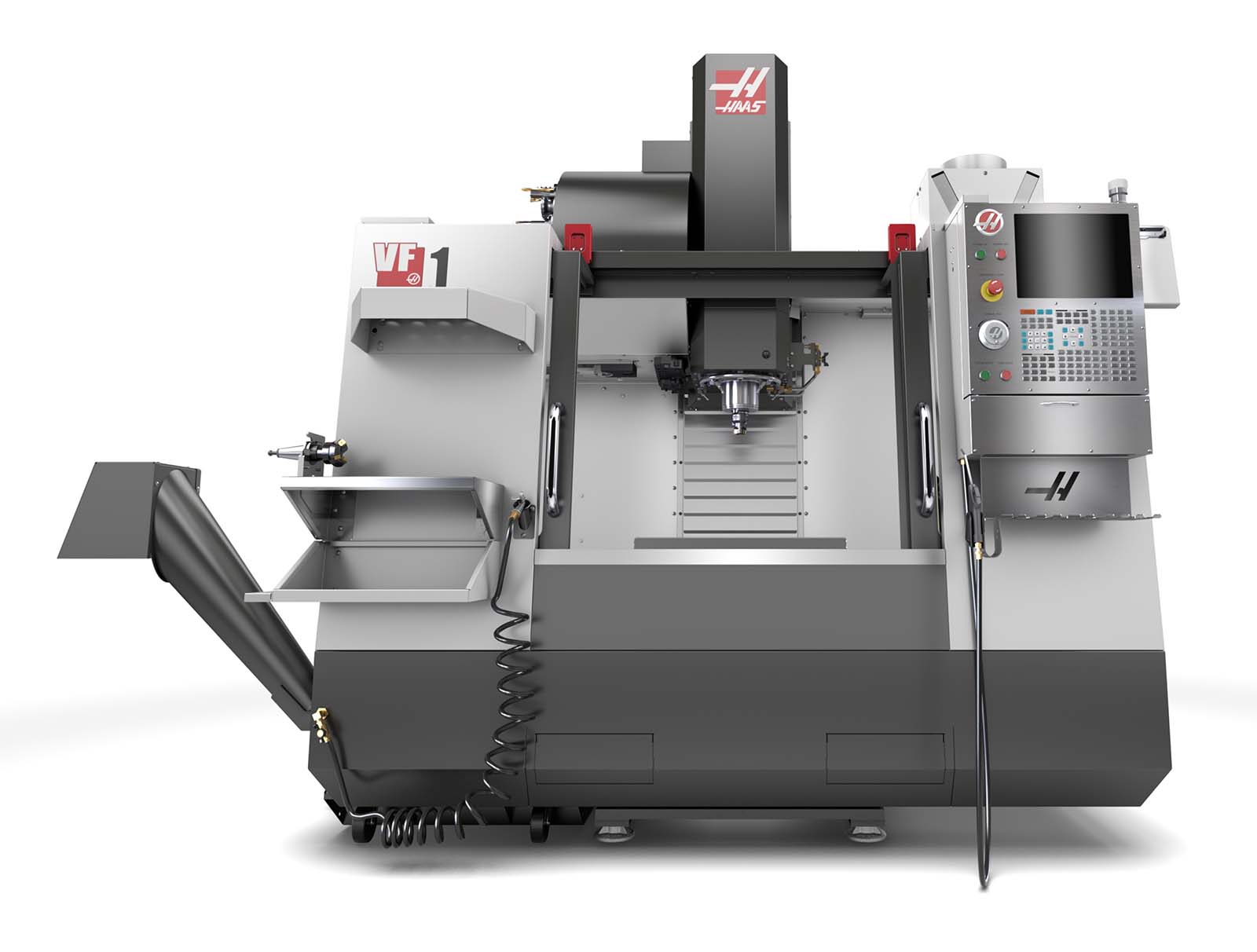

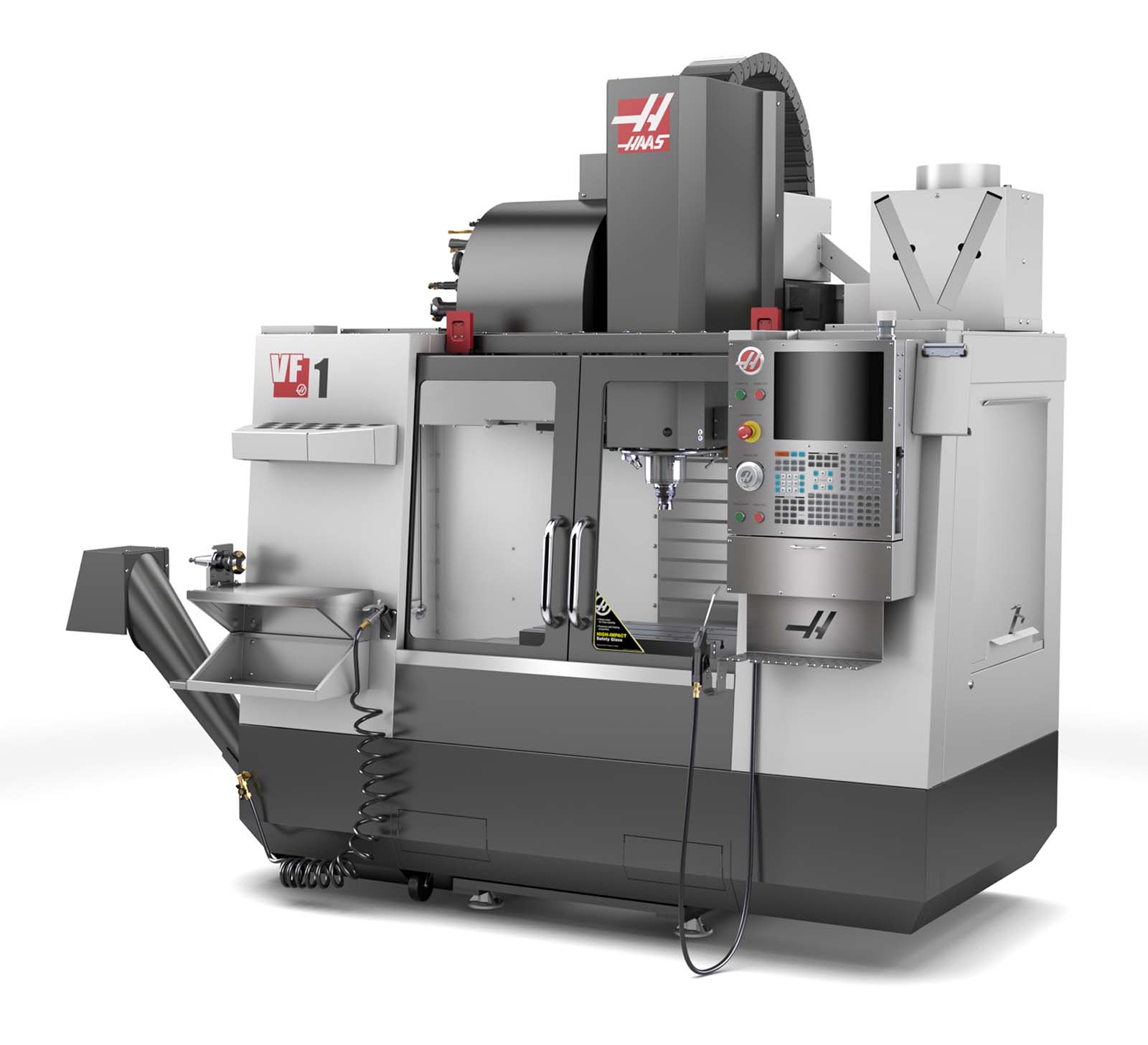

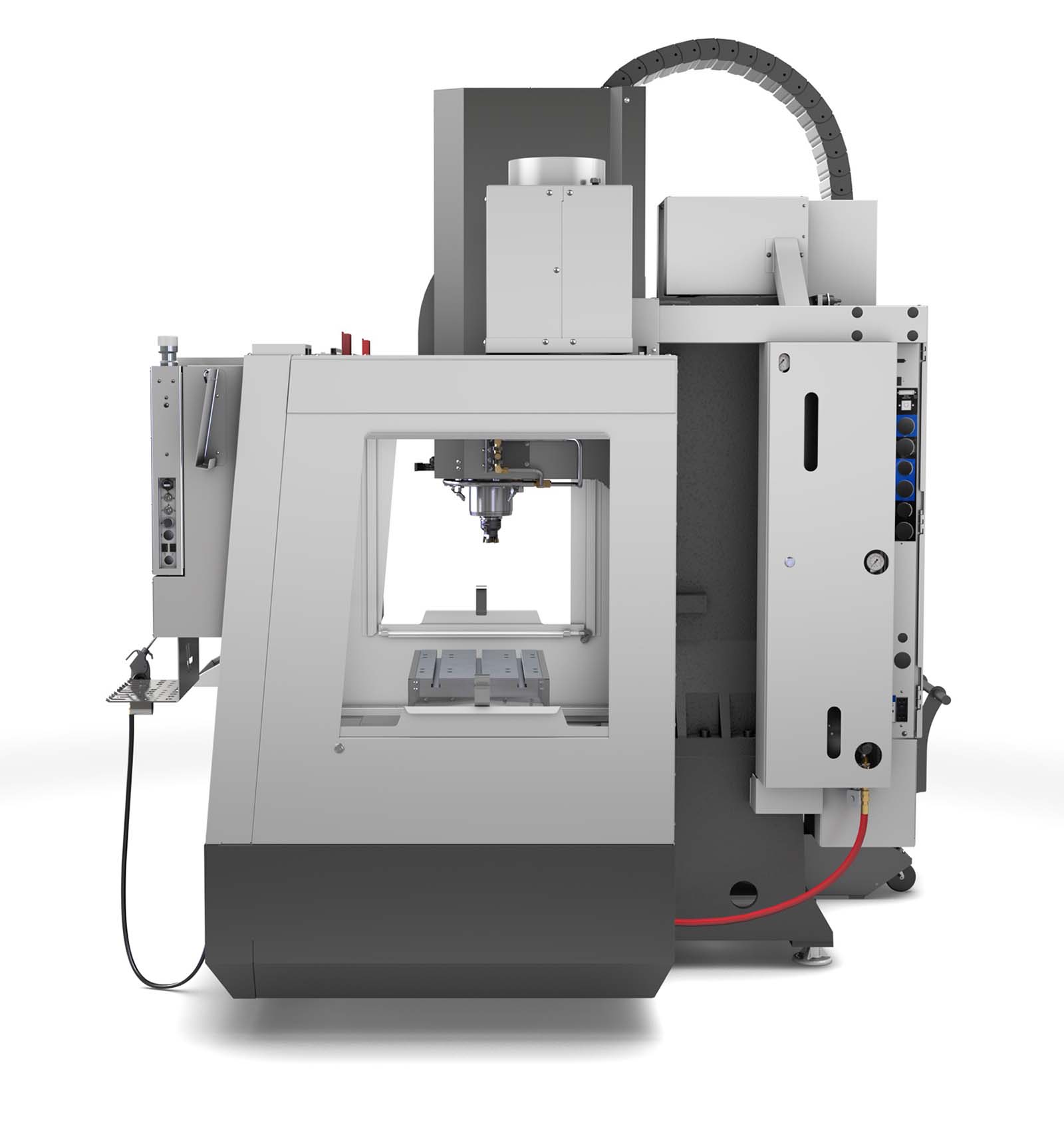

Компактный вертикально-фрезерный центр з ЧПУ Haas (серия VF-1). Назначение, область применения

Фрезерный вертикальний центрVF-1 - первая модель серии, которую выпустила компания Haas Automation в 1988 году. Серия верстатівVF-1 выпускается і в настоящее время, обеспеченная современными комплектующими.

Обработка небольших деталей на больших верстатах може быть нееффективной і даже сократить доходы.

Малогабаритные вертикально-фрезерные центры Haas серииVF-1 предоставляют економичное решение обробки небольших партий небольших деталей.

Серия компактных вертикальних фрезерных обрабатывающих центраHaas VF-1 совершенный варіант для школ, или для первых шагов механической обробки з помощью верстатів з ЧПУ і они ценное приобретение для цехов, нуждающихся в дополнительном станке, а пространство ограничено.

Фрезерные верстати Haas серииVF-1 обеспечивает большую рабочую зону 508 x 406 x 508 мм. Этот компактный верстат оснащен шпинделем 8100 об/мин, ускоренным переміщенням 25,4 м/мин і автоматическим пристрійм смены инструмента на 20 гнезд. Фрезерный верстат серии MiniMill обеспечивает такое же надежное изготовление небольших деталей – он идеален для выполнения операций різання і чистовой обробки алюминия, а также обеспечивает низкоскоростной крутящий момент для обробки стали.

Основні показатели верстата VF-1

Шпиндель

Шпиндель з частотой обертання 8100 rpm

Пристрій смены инструмента

Пристрій смены инструмента з поворотным магазином на 20 гнезд

Удаление стружки і сож

Обдув окна воздухом
Резервуар СОЖ на 55 галлонов
Переменный объем подачі СОЖ

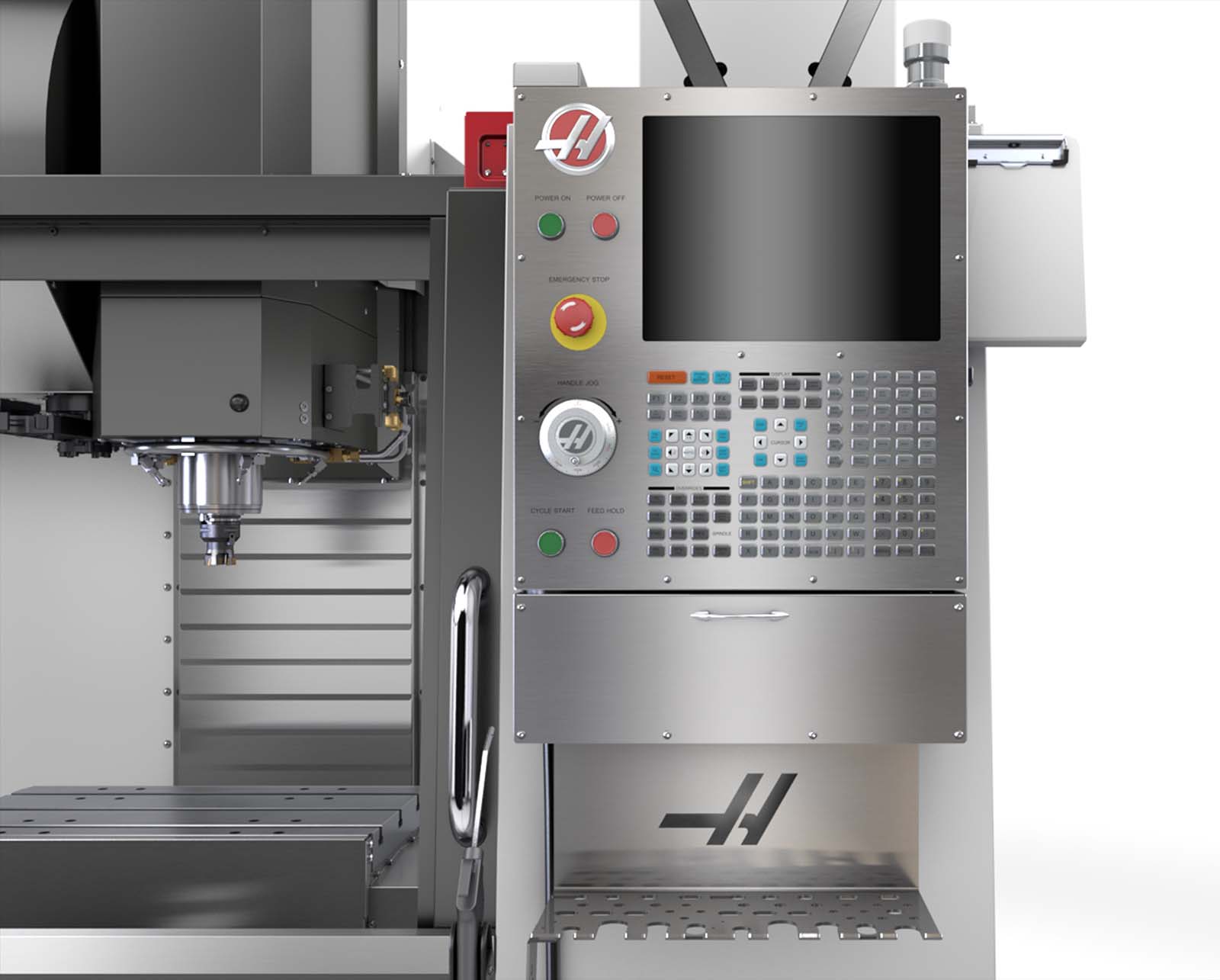

Блок керування haas

Сенсорный екран керування
М-код медиа дисплея; M130
HaasConnect: Удаленный мониторинг
Модуль раннего обнаружения нарушения енергоснабжения
Интерфейс Ethernet
Беспроводное подключение для блока керування Haas
Режим безопасной роботи
HaasDrop - беспроводная передача данных
Жесткое нарезание різьби метчиком
Стандартная программная память, 1 гигабайт

гарантия

Стандартная гарантия сроком на 1 год

Доступные опции

Шпиндели

Шпиндель GB з частотой обертання 8 100 rpm
Соосный шпиндель 10 000 rpm з консистентной смазкой
Шпиндель з частотой обертання 10 000 rpm
Редуктор шпинделя 10 000 rpm
Шпиндель 12 000 rpm, HSK-A63
Шпиндель з частотой обертання 15 000 rpm
Шпиндель 15 000 rpm, HSK-A63
Шпиндель з частотой обертання 30 000 rpm

Пристрій смены инструмента

Пристрій смены инструмента боковой установки на 30 + 1 гнездо
Пристрій смены инструмента боковой установки на 30+1 гнездо, HSK

4-Я і 5-я ось

Приводы керування 4-й осью і електропроводка
Приводы керування 5-й осью і електропроводка

Измерение щупом

Беспроводная интуитивная система измерения щупом
Плита цоколя для подъема

Удаление стружки і сож

Мультишнековая система удаления стружки
Шнек для удаления стружки Haas Chip Lift
Комплект фильтров стружкосборника
Программируемое сопло подачі СОЖ
Автоматический продувочный пистолет
Обдув инструмента сжатым воздухом
Система минимального количества змазки
Система импульсного впрыска PulseJet
Выхлопная система ограждения
Конденсатор водяной пыли от СОЖ
Автоматическое пополнение СОЖ
Пакет обслуживания СОЖ
Резервуар СОЖ на 95 галлонов (360 литров)
Система подачі СОЖ через шпиндель
Система подачі СОЖ через шпиндель стороннего производителя
Подача СОЖ через шпиндель
Подача СОЖ через шпиндель, 1000
Подача СОЖ высокого давления
Охладитель СОЖ
Маслоотделитель резервуара СОЖ
Вспомогательный фильтр СОЖ

Блок керування haas

Пристрій охлаждения шкафа керування з ЧПУ
Условие для приемки пристроя автоматичною смены спутников
Поворотные столы сторонних производителей
Большой дистанционный маховичок толчковой подачі з сенсорным дисплеем
Ориентация шпинделя
Пользовательские макросы
Вращение системы координат і масштабирование
Динамические значения рабочей коррекции і контроль центральной точки инструмента
Высокоскоростная обработка
Расширенная память на 32 ГБ
Расширенная память на 64 ГБ
Система визуального программирования обробки деталей
8 резервных М-функций
Кабельная сборка M-кода/MFIN
Второе исходное положение
Сверхмощный трансформатор низкого напряжения
Сверхмощный внутренний неразделительный трансформатор высокого напряжения
Сверхмощный внутренний высоковольтный разделительный трансформатор

Продукты

Программируемая подача воздуха
Освещение високою интенсивности, 24 В
Відеокамера WiFi
Настольные светильники (светодиодные) 24 В
Датчик кромки для автоматизированных систем
Автоматическая дверь для фрезерных верстатів
Дополнительная резцовая головка

Инструментарий і зажим

Анкерный комплект для верстата
Программируемое зажимное пристрій 4"
Программируемое електрическое зажимное пристрій 5"
Программируемое електрическое зажимное пристрій 6"
Подготовлен к установці електрического зажимного приспособления
Пневматическое зажимное пристрій 75 мм
Пневматическое зажимное пристрій 100 мм
Пневматическое зажимное пристрій 150 мм
Алюминиевые кулачки, 100 мм
Кулачки из мягкой стали, 100 мм
Кулачки из твердой стали, 100 мм
Алюминиевые кулачки, 150 мм
Кулачки из мягкой стали, 150 мм
Кулачки из твердой стали, 150 мм

Доставка

Экспортная упаковка
Комплект для подъема
Расширенная гарантия сроком на 1 год

Обрабатывающие центры. Загальні відомості

Синонимы: многоцелевой верстат, многооперационный верстат, обрабатывающий центр, сверлильно-фрезерно-расточной верстат з ЧПУ і АСИ, фрезерный горизонтальный обрабатывающий центр, верстат горизонтально-фрезерный з ЧПУ і АСИ, Machining Center, Horizontal boring and milling center for cubical workpieces, Special purpose machining center, High speed machining center (HSC)

Многоцелевой (многооперационный) верстат — ето верстат для комплексной обробки заготовок з числовым программным керуванням і автоматичною сменой инструментов.

Многим специалистам нравится название —обрабатывающий центр (ОЦ). Аналогичные термины используют за рубежом.

Кроме многоцелевых, существуют і другие верстати з ЧПУ з автоматичною сменой режущих инструментов, которые не называют многооперационными. В чем же различие между ними.

Многооперационные верстати отличаются особо високою кінцінтрацией обробки. На них производят черновую, получистовую і чистовую обработку сложных корпусных заготовок, содержащих десятки обрабатываемых поверхностей, выполняют самые разнообразные технологические переходы: фрезерование плоскостей, уступов, канавок, окон, колодцев; сверление, зенкерование, развертывание, растачивание гладких і ступенчатых отверстий; растачивание отверстий инструментами з тонким регулюванням на размер; обработку наружных і внутренних поверхностей і др. Для осуществления етих операций на станке необходимо мати большой запас металлорежущих инструментов. У верстатів з ЧПУ і автоматичною сменой инструментов запас инструментов создается обычно в револьверних головках. Среди них фрезерные і сверлильные верстати, предназначенные для изготовления головним образом таких корпусных і плоскостных деталей, для обробки которых достаточно мати 5—10 различных инструментов. Многооперационные верстати имеют инструментальные магазины з запасом в 15-30, а при необходимости в 50—100 і более инструментов.

Еще одна важная особенность большинства многооперационных верстатів —наличие поворотного стола или делительного приспособления з периодическим или непрерывным (по программе) делением. Это обязательное условие для обробки заготовки з нескольких сторон без переустановки. МС новых конструкций оснащают дополнительными столами і пристроями для автоматичною смены заготовок. Заготовки предварительно закрепляют на столе-спутнике, і вместе з ним они попадают з дополнительного стола на основной. Установку заготовки в спутник і снятие обработанной детали производят во время роботи верстата. Таким образом, вспомогательное время, затрачиваемое на загрузку — разгрузку верстата, сводится к минимуму.

Многооперационные верстати имеют чаще всего контурную илиуниверсальную систему керування, позволяющую обрабатывать разнообразные криволинейные поверхности, фрезеровать отверстия і т.д. МС отличаются широким диапазоном бесступінчастого регулювання частоти обертання шпинделя (заготовки) і подач, высокими (8—12 м/мин) скоростями быстрых (вспомогательных) ходов, особо високою жесткостью і надежностью.

В связи з високою стоимостью многооперационных верстатів их используют для обробки наиболее технологически сложных заготовок. В етих случаях один многоцелевой верстат може заменить три — п'ять верстатів з ЧПУ или п'ять — десять универсальных верстатів.

VF-1 установочный креслення фрезерного центра

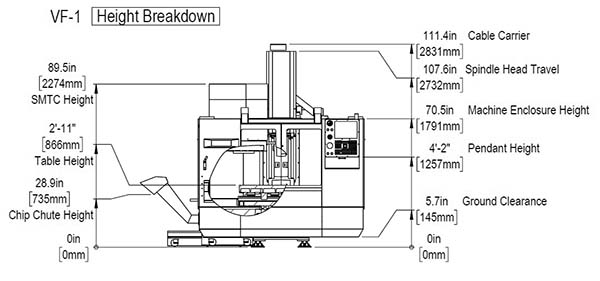

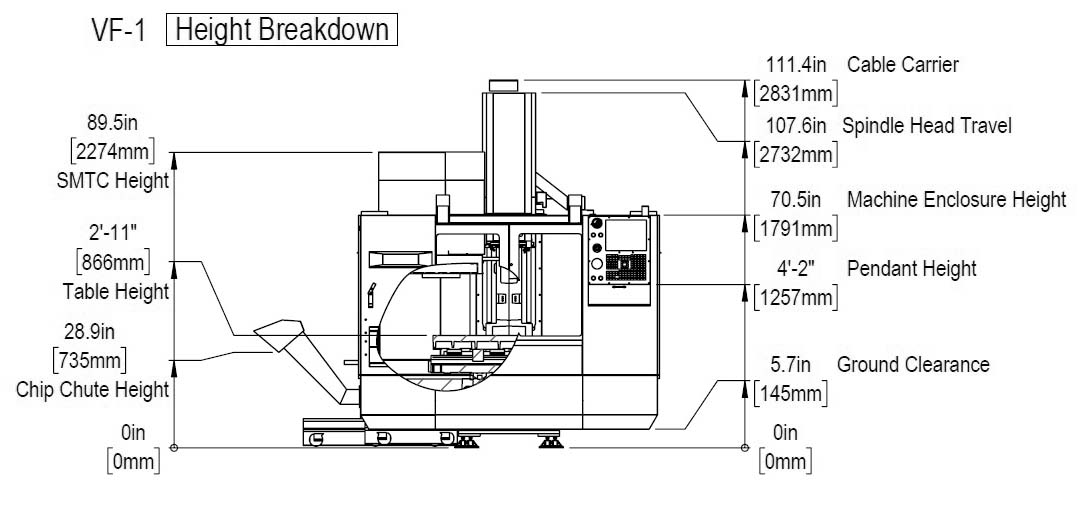

VF-1 вертикальные розміри фрезерного обрабатывающего центра

Вертикальные розміри фрезерного обрабатывающего центра VF-1

VF-1 вертикальные розміри фрезерного обрабатывающего центра. Дивитись у збільшеному масштабі

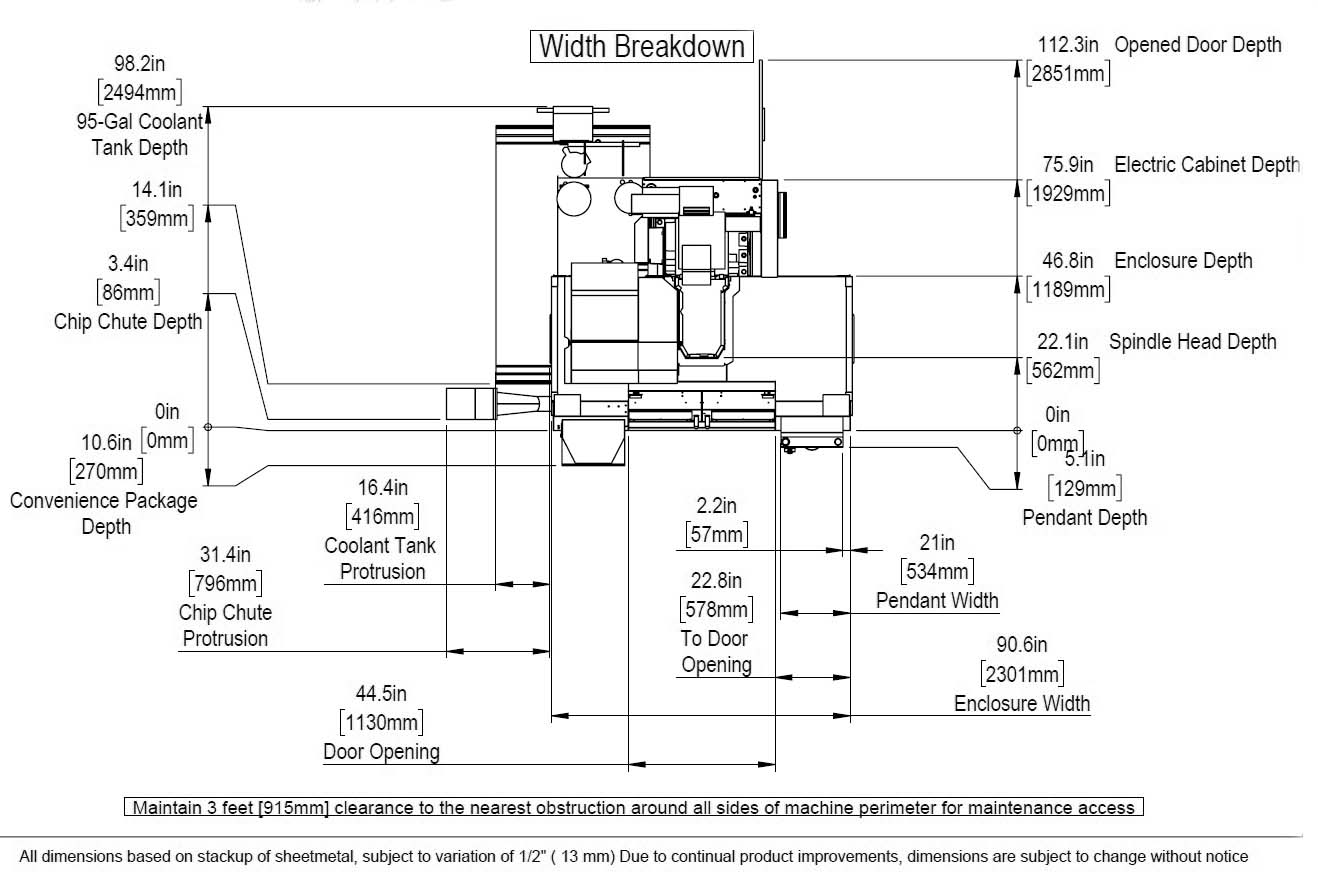

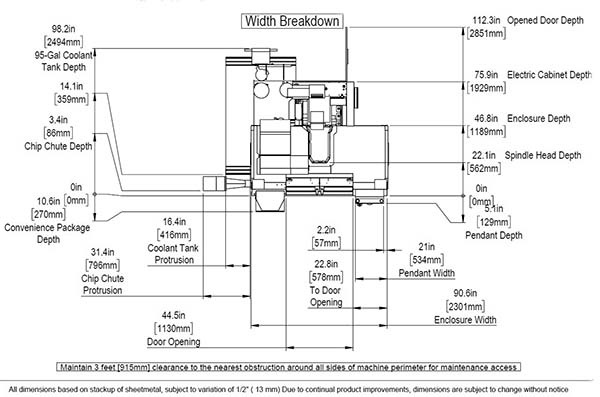

VF-1 горизонтальные розміри фрезерного обрабатывающего центра

Горизонтальные розміри фрезерного обрабатывающего центра VF-1

VF-1 горизонтальные розміри фрезерного обрабатывающего центра. Дивитись у збільшеному масштабі

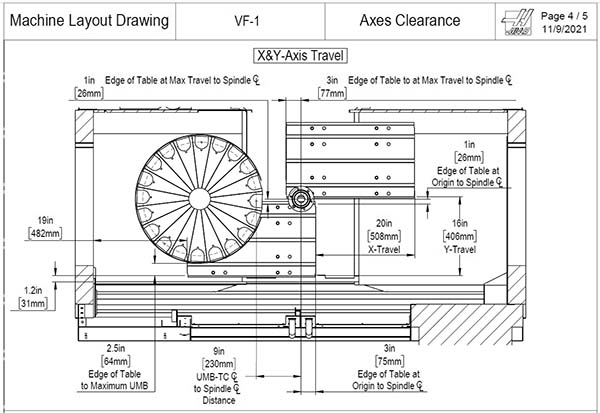

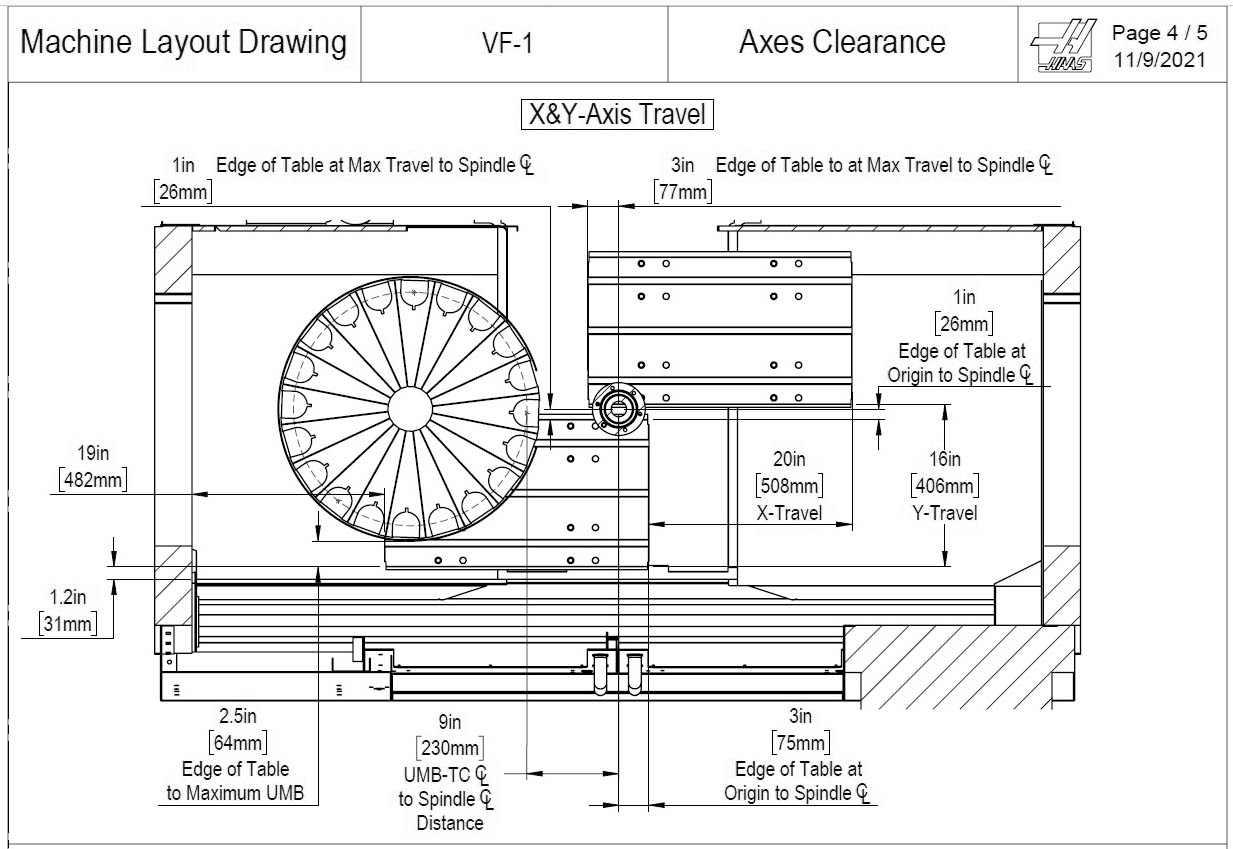

Перемещения по осям X, Y фрезерного обрабатывающего центра VF-1

Перемещения по осям X, Y фрезерного обрабатывающего центра VF-1. Дивитись у збільшеному масштабі

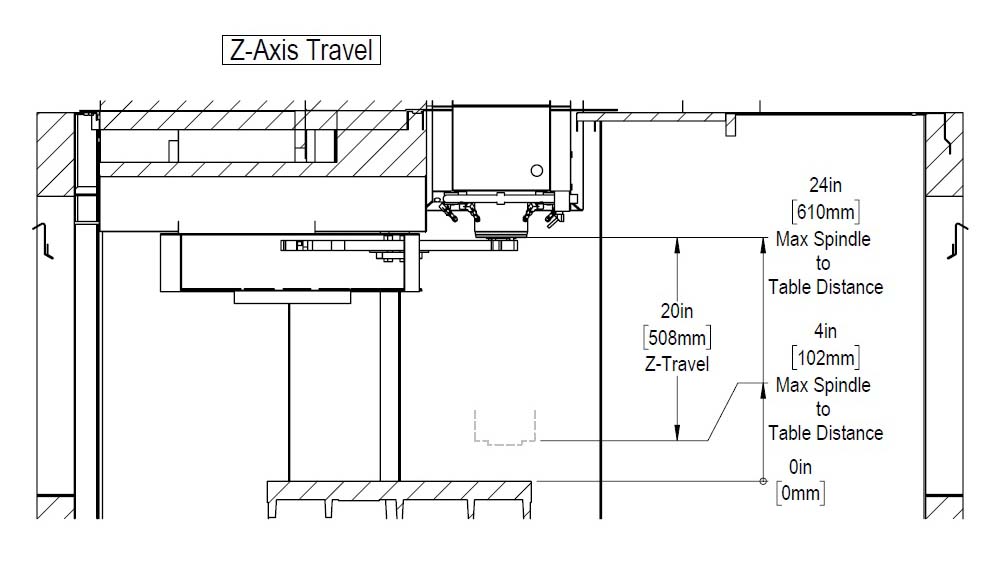

Перемещения по оси Z фрезерного обрабатывающего центра VF-1

Перемещения по оси Z фрезерного обрабатывающего центра VF-1. Дивитись у збільшеному масштабі

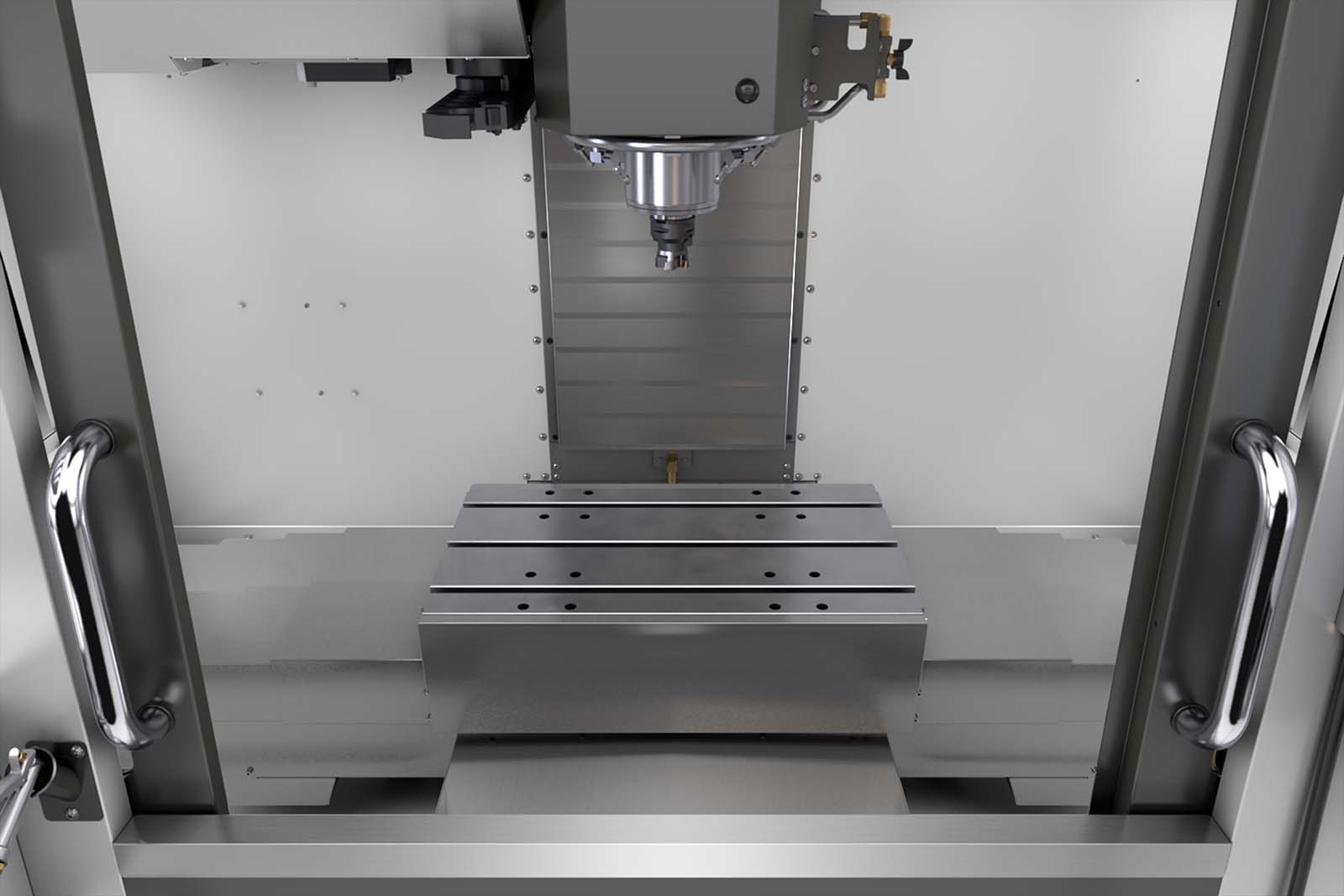

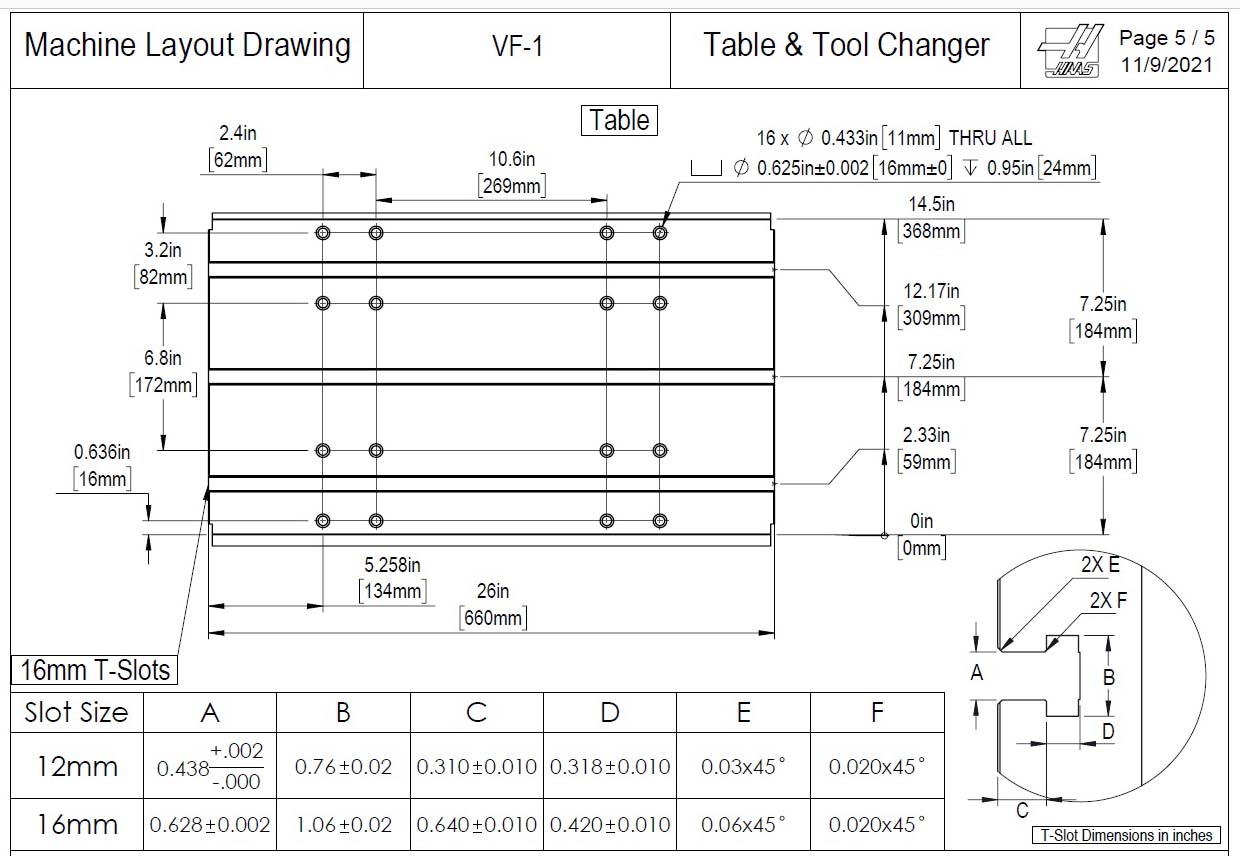

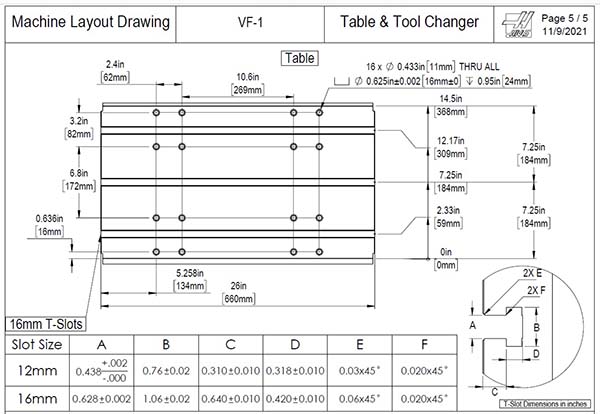

Рабочий стол фрезерного обрабатывающего центра VF-1

Рабочий стол фрезерного обрабатывающего центра VF-1. Дивитись у збільшеному масштабі

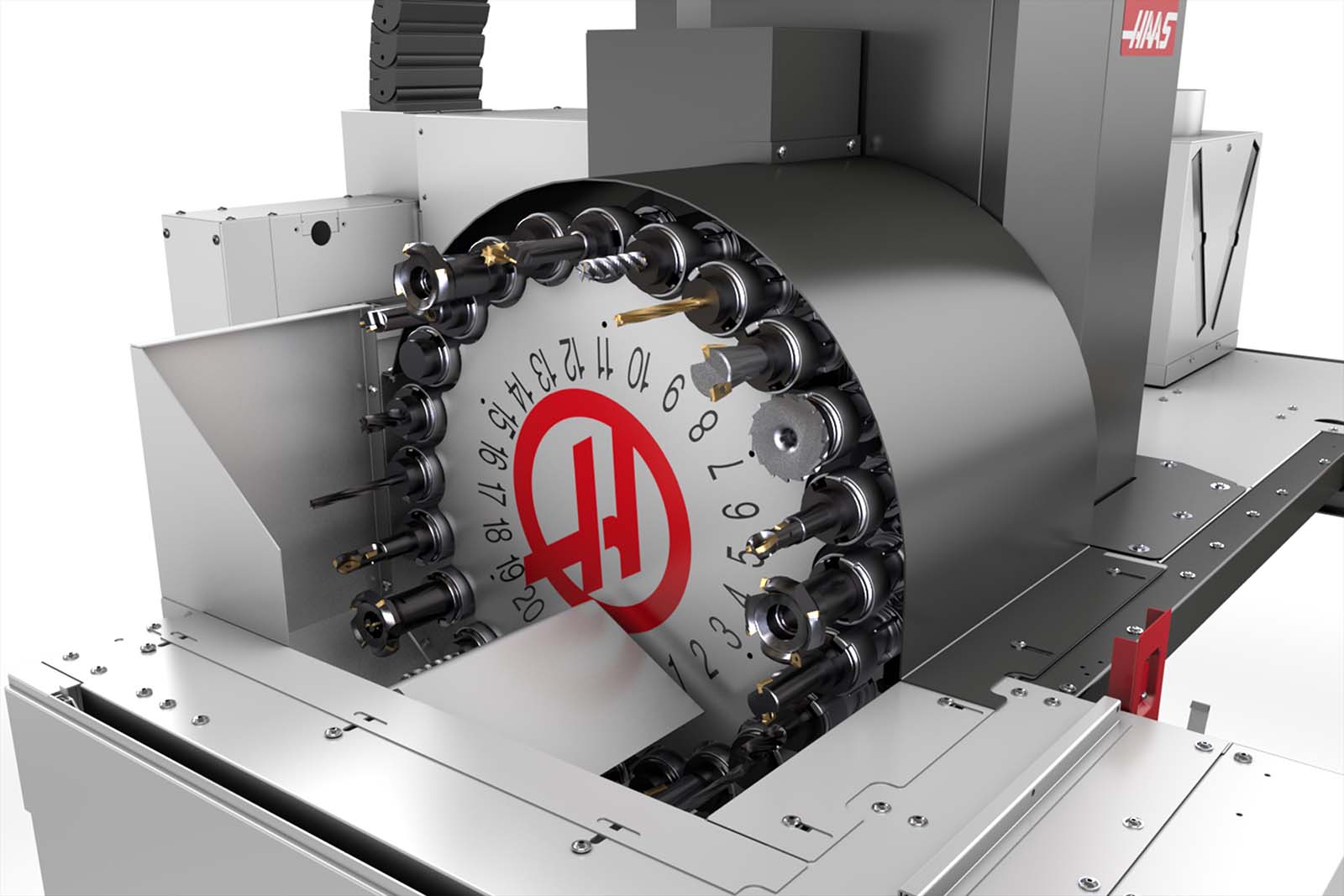

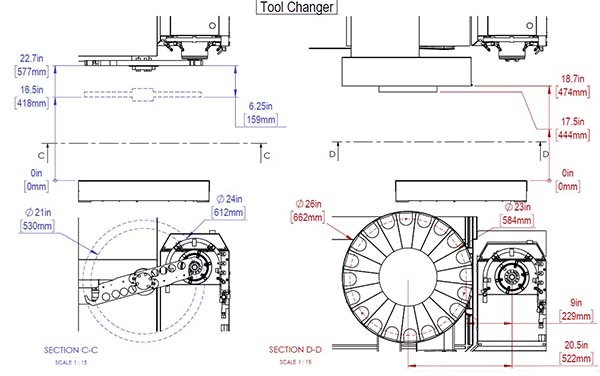

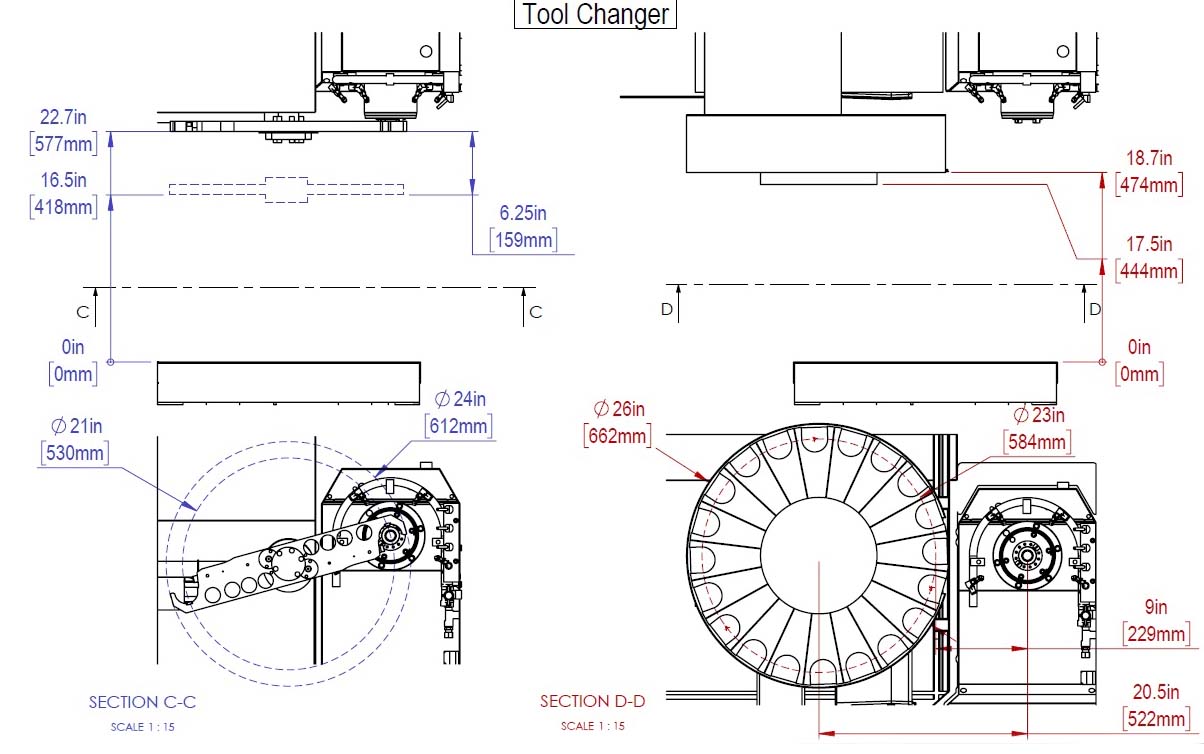

Механізм смены инструмента фрезерного обрабатывающего центра VF-1
