Гідропривід плоскошліфувального верстата 3г71

Гідропривід універсального плоскошліфувального верстата 3г71

Керування роботою гідроприводу шліфувального верстата здійснюється спеціальними гідропанелями типу ВШПГ-35, ГШП, Г31-1, МГ-310, а також іншими панелями, що об'єднують декілька гідроапаратів для розподілу або керування тими чи іншими рухами органів верстатів.

У плоскошліфувальному верстаті 3г71 гідропривід здійснює:

1. поздовжнє зворотно-поступальне переміщення столу з регульованою швидкістю;
2. автоматичну переривчасту поперечну подачу столу на кожен подовжній хід;
3. реверси поперечної подачі столу;
4. автоматичну вертикальну подачу шліфувального кола на кожен поперечний реверс столу.
5. автоматичне відключення та блокування механізмів ручного переміщення під час роботи;

Від гідросистеми приводу здійснюється мастило направляючих столу.

У гідропривід верстата входять насос Н пластинчастого типу, гідроциліндр переміщення столу ЦС, неповноповоротні гідродвигуни для поперечної подачі ДПП та вертикальної подачі ДВП, гідроциліндр включення поперечної подачі ЦПП гідроциліндр блокування ЦБ. Реверсування столу та регулювання його швидкості здійснюється за допомогою гідропанелі ВШГП-35; механізми поперечної подачі управляються від розділової панелі, з крановим гідроапаратом для включення і відключення механізму реверсу поперечної подачі. Механізми вертикальної подачі управляються золотником та крановим розподільником.

Пуск гідроприводу та переміщення столу

Гідропривід верстата вмикається в роботу натисканням кнопки «Гідропривід». Для здійснення руху столу крановий гідроапарат Р10 панелі ВШГП-35 встановлюється положення «Пуск» (положення I). Потік олії від насоса Н, пройшовши через фільтр тонкого очищення Ф трубопроводом 1, надходить до гідророзподільника Р2. Плунжер гідророзподільника Р2 займає положення I або II, залежно від положення плунжера гідророзподільника керування P1. Гідророзподільник керування Р1 перемикається упорами А, пов'язаними зі столом, за допомогою системи шестерень Е. При положенні I плунжера гідророзподільника Р2 масло трубопроводом 4 надходить у праву порожнину ЦС. Стіл рухається вліво. Олія з правої порожнини ЦС зливається в гідробак трубопроводом 3, через гідророзподільники Р2 і Р1, гідродросель ДРЗ, гідророзподільник Р10 і гідроклапан КЗ. Швидкість переміщення столу регулюється гідродроселем ДРЗ.

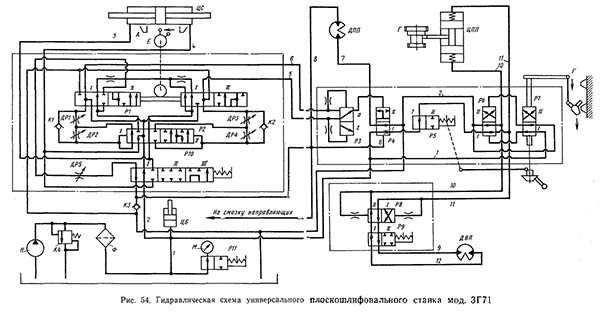

Гідросхема плоскошліфувального верстата 3г71

Гідросхема плоскошліфувального верстата 3г71

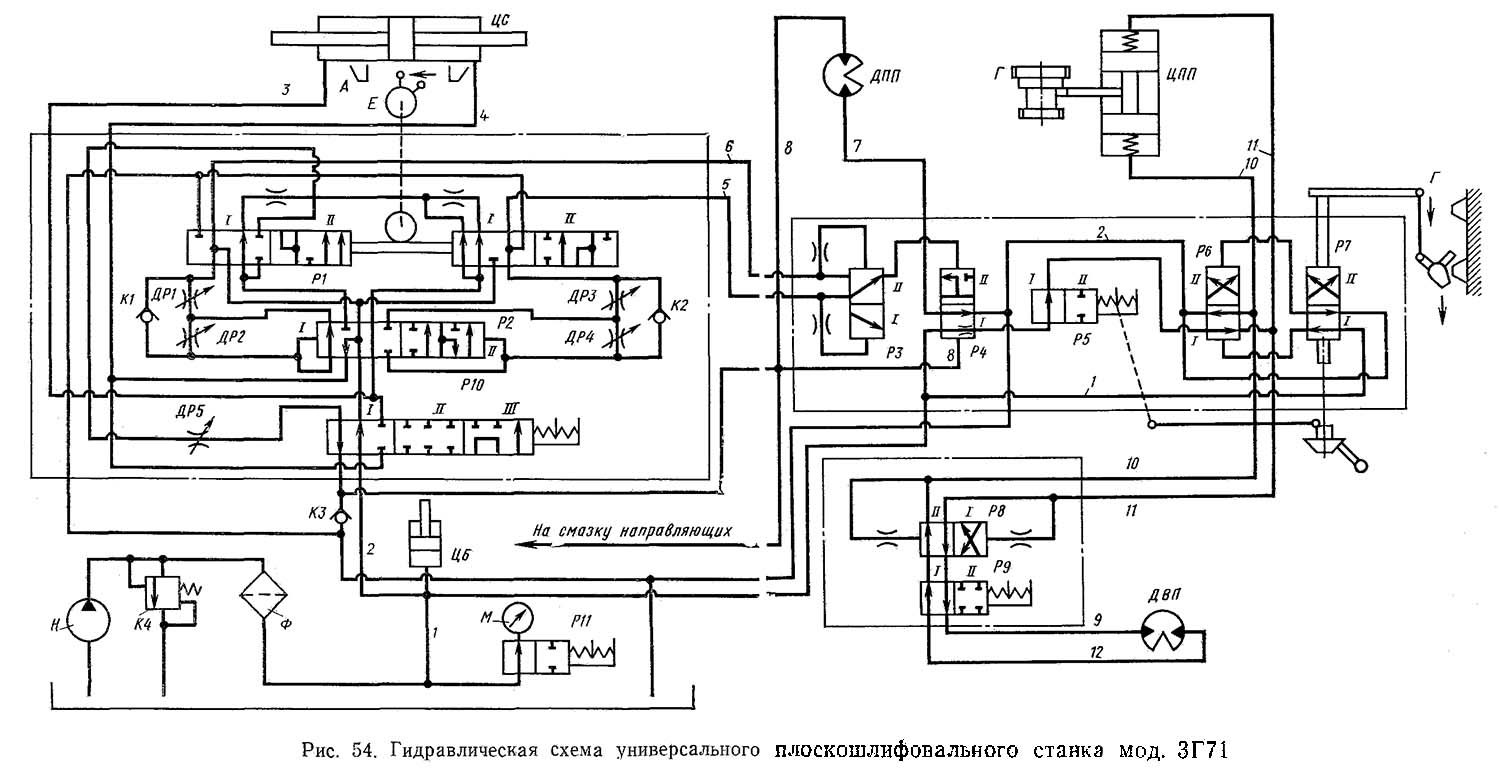

Гідросхема плоскошліфувального верстата 3г71. Дивитись у збільшеному масштабі

Реверсування столу

При переміщенні столу вліво правий упор А перекидає важіль реверсу, який перемикає гідророзподільник керування Р1 положення II. В результаті відбувається реверсування столу та стіл переміщається вправо. В крайньому правому положенні важіль реверсу перекидається назад. Відбувається реверсування столу вліво. Плунжер гідророзподільника Р1 при його перемикання конусами спочатку перекриває вихід масла з циліндра ЦС, здійснюючи гальмування столу, а потім дає команду на реверсування гідророзподільника Р2 і після цього повністю перекриває вихід масла з циліндра. Здійснюється зупинка столу. На вході в торцеві порожнини гідророзподільника Р2 встановлені зворотні гідроклапани К1 і К2, а також два гідродроселі ДР1, ДР2 і ДРЗ, ДР4. Гідродроселі ДР2 і ДР4 призначені для регулювання плавності реверсування столу, а гідродроселі ДР1 і ДРЗ - для регулювання часу затримок стола в крайніх положеннях. При перемиканнях плунжера гідророзподільника Р2 масло витісняється спочатку через гідродросель затримки (ДР1 або ДРЗ), а після того як плунжер перекриває канал гідродроселя затримки, - через гідродроселі ДР1, ДР2 або ДР4, ДРЗ, що виявляються послідовно включеними. На першій половині шляху швидкість переміщення плунжера гідророзподільника Р2 буде більшою, ніж на другій. Час та плавність реверсування столу у кожному напрямку регулюються окремо.

Поперечна подача столу

Поперечна подача відбувається під час кожного реверсування столу. Після того як плунжер гідророзподільника Р2 займе положення II, масло трубопроводу 5 надходить до гідророзподільника Р3 і через його канали до гідророзподільника Р4. Гідророзподільник Р4 переходить у положення II, а гідророзподільник Р3 - в положення I (з необхідною затримкою). Потік олії з каналу через гідророзподільник Р4 по каналу 7 надходить до гідродвигуна ДПП, здійснюючи поворот його ротора. Для того щоб працював механізм поперечної подачі, необхідно рукоятку реверсу, зблоковану з крановим гідроапаратом Р5, повернути за годинниковою стрілкою до упору. Крановий гідроапарат Р5 при цьому перейде в положення I. Олія з трубопроводу I через гідророзподільники Р4 і Р6 потрапляє в трубопровід II і далі - у верхню порожнину гідроциліндра ЦПП. Нижня порожнина ЦПП через трубопровід 10, гідророзподільник Р6 повідомляється зі зливним каналом 2. Гідроциліндр ЦПП здійснює зачеплення рухомої шестерні механізму поперечної подачі з шестернею храпового механізму. Хрестовий супорт верстата переміщається на задану величину.

Після того як плунжер гідророзподільника Р3 займе верхнє положення, верхня торцева камера гідророзподільника Р4 через канали гідророзподільника Р3, трубопровід 6 і канал гідророзподільника Р1 (що знаходиться в положенні II) повідомляється зі зливною лінією 2. Під тиском масла в каналі 8 плунжер гідророзподільника Р4 перемикається I. При цьому трубопровід 7 повідомляється зі зливною гідролінією 2 і ротор гідродвигуна ДПП під тиском масла трубопроводі 8 зміщується у вихідне положення. При наступному реверсі столу (плунжер гідророзподільника Р1 виявляється в положенні I) масло трубопроводом 6 знову надходить до гідророзподільників РЗ і Р4. Цикл роботи механізму поперечного подавання повториться.

Реверсування поперечної подачі столу

Поперечна подача реверсується гідророзподільником Р6, команду на перемикання якого дає гідророзподільник Р7, що керується вручну або упорами Г хрестового супорта. При реверсуванні поперечної подачі до лінії 10 надходить масло з лінії нагнітання, а гідролінія 11 повідомляється зі зливом. Циліндр ЦПП, перемикаючи шестерні, здійснює реверсування поперечної подачі.

Вертикальна подача шліфувальної бабки

При поперечній подачі масло по трубопроводу 11 надходить до гідророзподільника Р8, плунжер якого починає повільно переміщатися з положення 77 положення I. У той же час масло через канал цього гідророзподільника і трубопровід 9 надходить до гідродвигуна ДВП вертикальної подачі. Ротор двигуна повертається, повертаючи храповий механізм та здійснюючи вертикальну подачу. Через трубопроводи 12 і 10 і канали гідророзподільника Р6 масло від ДВП надходить до зливної гідролінії 2. Коли плунжер гідророзподільника Р8 займе положення I, масло через канали 11 і 12 надходить у ДВП повертаючи його ротор у вихідне положення. Злив олії з ДВП відбувається через трубопроводи 9, 10 і 2. Механізм вертикальної подачі працює тільки при реверсуванні поперечної подачі (при перемиканні гідророзподільника Р6 з положення II положення I). Вимкнення гідродвигуна ДВП здійснюється розподільником Р9.
