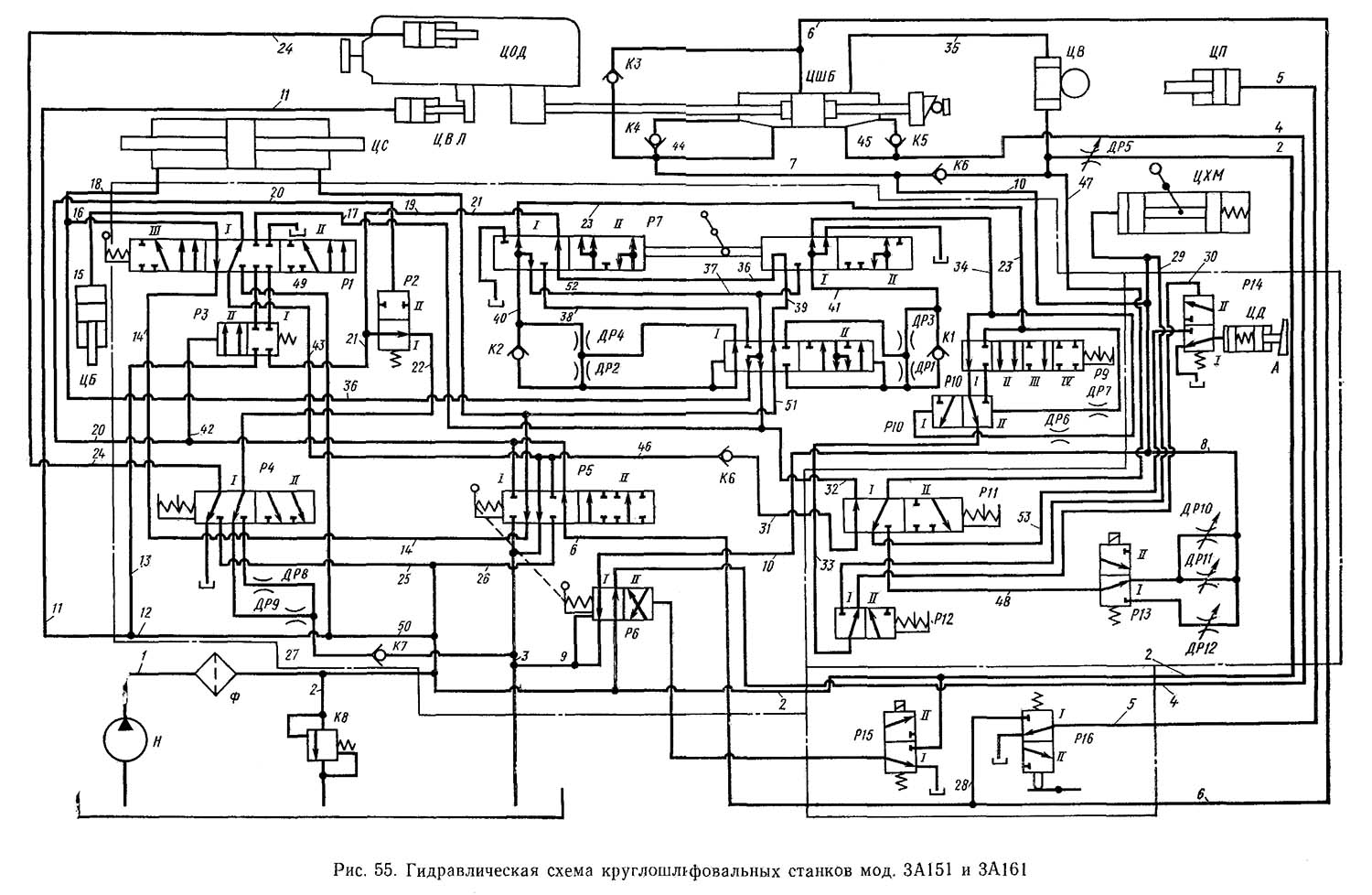

У гідропривід верстатів 3а151, 3а161 входять насос пластинчастого типу Н, гідроциліндри: переміщення столу ЦС, відведення пінолі ЦП, механізму блокування ЦБ, шліфувальної бабки ЦШБ, дозатора ЦД, вибірки люфтів (усунення зазорів) ЦВЛ, осциллуючого. Гідравлічна схема круглошліфувальних верстатів мод. 3а151 та 3а161 показана на рис. 55.

У круглошліфувальних верстатах 3а151 і 3а161 гідропривід здійснює такі функції:

1. перегін столу при налагодженні верстата
2. зворотно-поступальний рух столу
3. швидке підведення та швидке відведення шліфувальної бабки
4. періодичну та безперервну подачі шліфувальної бабки
5. відведення пінолі задньої бабки
6. блокування механізму ручного переміщення
7. усунення зазору у механізмі поперечної подачі

Вихідне положення гідравліки круглошліфувальних верстатів 3а151 та 3а161

У вихідному положенні шліфувальна бабка відведена, піноль висунута пружиною, стіл нерухомий. Порожнини циліндра ЦС крановим гідроапаратом Р1 повідомлені між собою через канали 18, 16, 14 та 19, а також гідроапарат Р5. Після включення насоса Н масло через гідророзподільник Р6, канали 10 і 7, проточки циліндра ЦШБ, канал 6 і крановий гідроапарат Р5 надходить до торця гідророзподільника перегону столу РЗ і торця гідророзподільника правки кола Р2, перемикаючи їх положення II. При включеному насосі олія каналами 12 і 11 подається до циліндра ЦВЛ. Надлишкова олія через гідроклапан К8 зливається в гідробак.

Гідросхема круглошліфувального верстата 3а151, 3а161

Гідросхема круглошліфувального верстата 3а151, 3а161

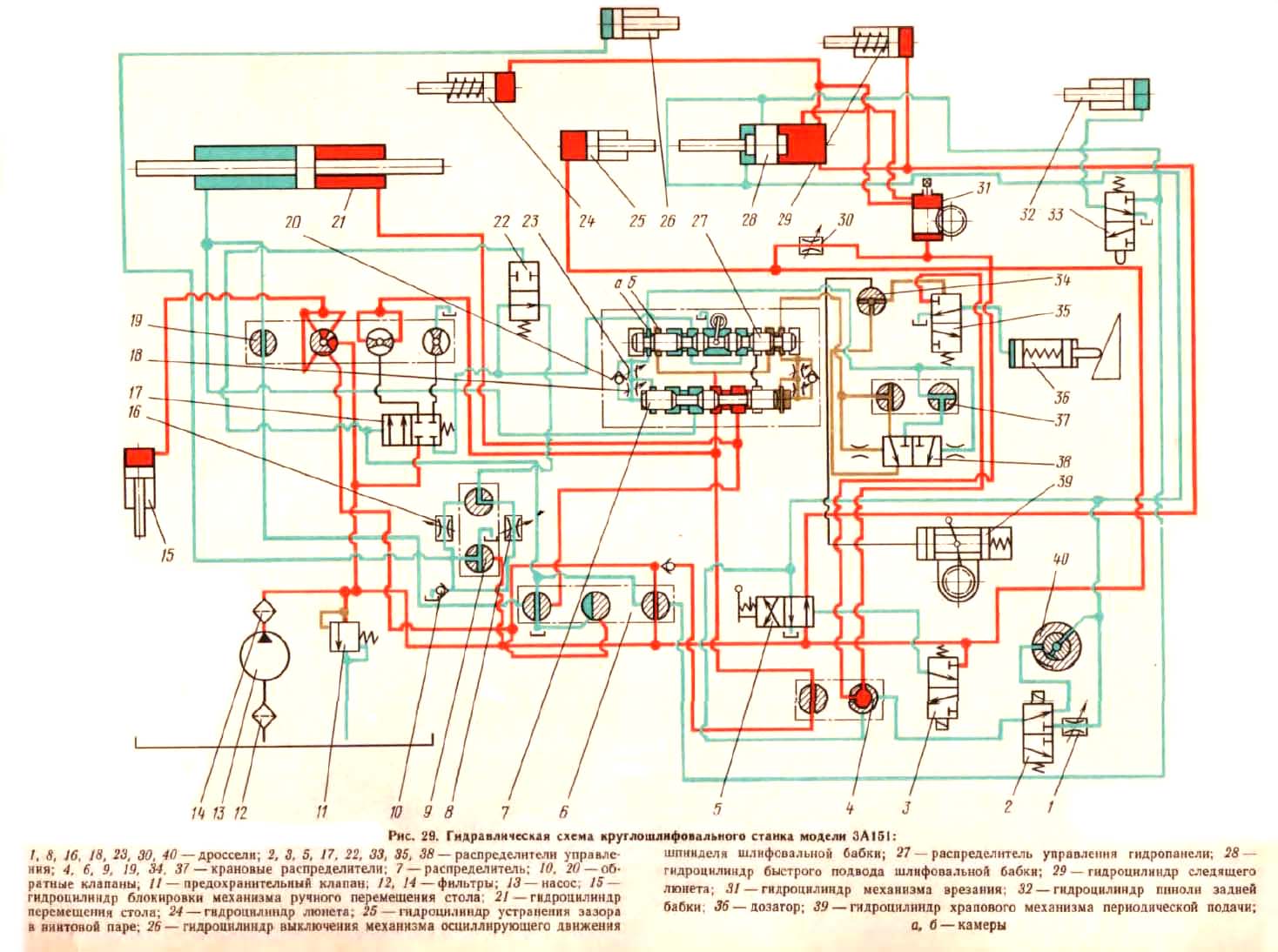

1. Гідросхема круглошліфувального верстата 3а151, 3а161. Дивитись у збільшеному масштабі

2. Гідросхема круглошліфувального верстата 3а151, 3а161. Дивитись у збільшеному масштабі

Відведення шпинделя задньої бабки

Натисканням педалі переміщають плунжер гідророзподільника Р16 з положення I положення II. Олія трубопроводом 6, трубопроводам 28 і 5 надходить в ЦП, здійснюючи відведення пінолі. При звільненні педалі гідророзподільник Р6 переходить у положення I. Олія з ЦП під дією пружини пінолі поршнем витісняється в бак, підводиться пінолі задньої бабки.

Перегін столу

Перегін столу здійснюють поворотом рукоятки кранового розподільника перегону Р1 у бік перегону (положення ІІ або ІІІ). При цьому порожнини гідроциліндра ЦС роз'єднуються. Відповідна порожнина ЦС через систему каналів та гідророзподільників повідомляється з лінією нагнітання, а друга – з гідролінією зливу. Рукоятка кранового гідроапарата перегону Р1 механічно блокована з реверсуючим механізмом, що перемикає гідроапарат керування Р7. Одночасно каналом 15 потік масла направляється в циліндр блокування ЦП. Ручне переміщення столу вимикається. Швидкість перегону визначають кутом повороту рукоятки гідроапарата Р1 відповідно до величини відкритої щілини каналу лінії зливу ЦС. При встановленні гідроапарата Р1 в положення I поршень ЦП під дією пружини механізму повертається у вихідне положення, витісняючи масло каналами 15, 43 і 3 гідробак.

Швидке підведення шліфувальної бабки

При нахилі рукоятки гідророзподільника Р6 на себе плунжер розподільника встановлюється в положення I. Олія каналом 4 надходить у праву порожнину гідроциліндра ЦШБ, здійснюючи підведення шліфувальної бабки. Злив олії з лівої порожнини відбувається каналами 44, 7, 8, 10, 9 і 3. Після того як поршень ЦШБ перекриє канал 44, масло почне витіснятися через канавку в кришці циліндра. Здійснюється гальмування шліфувальної бабки.

Поздовжнє шліфування

Поздовжнє шліфування може здійснюватися з періодичною поперечною подачею шліфувальної бабки в момент реверсу столу від механізму врізання або храпового механізму. Установка гідророзподільника Р9 положення I, II або III визначає періодичність поперечної подачі (при лівому, правому або кожному реверсі столу).

Перемиканням кранового гідроапарата Р5 положення II («Пуск») включається переміщення столу. Олія з насоса каналами 2, 26, 46, 31 і 32 надходить до гідророзподільника Р8. Залежно від його положення, що визначається гідроапаратом керування Р7, масло надходить у праву або ліву порожнини ЦС. З неробочих порожнин масло зливається в гідробак через гідророзподільник Р8, гідроапарат Р7, розподільник Р2 і крановий гідроапарат Р4, гідродросель регулювання ДР8 та гідроклапан К7. Упори столу перемикають гідроапарат Р7, який перемикає гідророзподільник Р8. Стіл реверсується.

При реверсуванні столу масло надходить в одну з порожнин гідророзподільника Р10, плунжер якого, переміщаючись з одного крайнього положення в інше, залежно від положення кранового гідроапарата Р12, повідомляє порожнину ЦХМ або порожнину торцеву гідророзподільника Р14 поперемінно то з лінією нагнітання, то з лінією зливу. Відбувається подача шліфувальної бабки.

Від механізму врізання періодична подача здійснюється установкою кранового гідроапарата Р11 у положення «Періодична подача» (положення I), а крановий гідроапарат Р12 - в положення «Від механізму врізання» (положення I). При цьому нижня порожнина ЦВ каналами 47 і 31 повідомляється з гідророзподільником Р14. У момент реверсування столу масло надходить у торцеву порожнину гідророзподільника Р14 і перемикає його в положення II. Нижня порожнина ЦВ повідомляється з дозатором ЦД, який приймає певну порцію масла з ЦВ; поршень ЦВ опускається вниз, здійснюючи періодичну подачу шліфувальної бабки. Далі гідророзподільник Р10 перемикається в інше положення та повідомляє торцеву порожнину гідророзподільника Р14 зі зливом. Плунжер гідророзподільника Р14 під дією пружини переміщається нагору, повідомляючи порожнину ЦД зі зливом. Доза масла приймається ЦД, а отже, і величина подачі регулюється скосом кулачка А.

Від храпового механізму періодична подача включається установкою кранового гідроапарата Р12 положення «Від механізму періодичної подачі» (в положення II). У момент реверсування столу олія надійде до ЦХМ. Поршень ЦХМ переміщається здійснюючи поперечну подачу. Розмір подачі регулюється гвинтом. Після здійснення подачі порожнина ЦХМ повідомляється зі зливом і поршень із собачкою під дією пружини повертається у вихідне положення.

Врізне шліфування

Врізне шліфування включається установкою кранового гідроапарата Р11 положення «Безперервна подача» (положення II). Лінії 31 та 32 роз'єднуються, чим виключається можливість поздовжнього переміщення столу при включенні гідроапарату Р5. Олія з правої порожнини ЦШБ надходить у верхню порожнину ЦВ. З нижньої порожнини олія витісняється по каналах 47 і 48 і гідродросель врізної подачі ДР10. З гідродроселем ДР10 поєднаний гідродросель прискореної подачі ДР11, що шунтує лінію гідродроселя ДР10. При включенні електромагніту гідророзподільника Р13 здійснюється довідна подача через гідродросель ДР12:

Швидке відведення шліфувальної бабки

Швидке відведення шліфувальної бабки можна здійснити вручну нахилом рукоятки гідророзподільника Р6 від себе (гідророзподільник Р6 перемикається при цьому в положення II) або автоматично після завершення циклу шліфування. Команда на швидке відведення після завершення циклу шліфування дається пристроєм активного контролю електромагніту гідророзподільника Р15. Гідророзподільник Р15, перейшовши в положення II, повідомляє порожнину гідророзподільника Р6 з насосом. Плунжер гідророзподільника Р6 переміщається вліво. Здійснюється відведення шліфувальної бабки.

Гідроциліндр осцилюючого руху ЦОД включається при редагуванні шліфувального круга (гідророзподільник Р4 в положенні II, канали 2, 25, 24). Швидкість переміщення при правці встановлюється гідродроселем ДР9.

Характерні несправності гідроприводу круглошліфувального верстата 3а151:

• Відсутній робочий рух столу; перегін не здійснюється
• Заклинений плунжер гідророзподільника Р2 у нижньому положенні або зламана його пружина
• При підведеній шліфувальній бабці здійснюється перегін столу
• Заклинено плунжер гідророзподільника Р3 або зламана його пружина.
• Відсутня періодична подача при реверсуванні столу
• Заклинений плунжер гідророзподільника Р10 або засмічився його гідродросель
• Немає періодичного подання від механізму врізання
• Заклинений гідророзподільник Р14 у нижньому положенні або зламана його пружина
• При поздовжньому шліфуванні виходить значна конусність деталі
• Засмічений гідродросель ДР5, що компенсує витоку в лінії гідроциліндра ЦВ
• Не здійснюється прискорена подача шліфувальної бабки при врізному шліфуванні, робоча подача мала і швидкість її не регулюється.
• Заклинений плунжер гідророзподільника P13 у нижньому положенні або поламана його пружина
• Відсутня довідкова подача шліфувальної бабки при врізному шліфуванні
• Заклинений плунжер гідророзподільника P13 у верхньому положенні
• Після підведення шліфувальної бабки вона повертається назад
• Заклинений плунжер гідророзподільника Р15 у нижньому положенні або зламана його пружина
• Відсутнє автоматичне відведення шліфувальної бабки
• Заклинений плунжер гідророзподільника Р15 у верхньому положенні
• Після швидкого підведення шліфувальна бабка встановлюється в різних положеннях
• Заклинений плунжер механізму усунення зазорів;
• Перекриття зливних канавок поршнем ЦШБ відбувається до того, як він упирається упором механізму врізання в торець гільзи.
