2Г942 Верстат фрезерно-центрувально-обточувальний
опис, характеристики, схеми

Коротка довідка

ГОСТ 9886-73. Верстати-напівавтомати горизонтальні двосторонні для обробки торців та центрування. Основні розміри

Напівавтоматичні горизонтальні двосторонні верстати для торцевого фрезерування та центрування. Основні розміри

Дата введення 1975-01-01

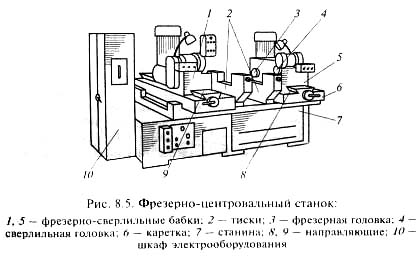

Верстат-напівавтомат для обробки торців та центрування

1. Цей стандарт поширюється на горизонтальні двосторонні центрувальні, центрувально-підрізні та фрезерно-центрувальні верстати-напівавтомати для обробки торців та центрування*.

• Найбільший діаметр виробу, що встановлюється між тисками (D), мм: 125, 250, 500
• Найбільший діаметр виробу, що встановлюється між тисками (D1), мм: 50, 100, 200
• Найбільша довжина виробу, що встановлюється (L), мм: 500, 1000, 2000
• Найбільший діаметр ріжучих кромок різцевих головок (D2), що встановлюються, не менше, мм: 32, 80, -
• Найбільший діаметр фрези (D3), що встановлюється, не менше, мм: 63, 125, 250
• Найбільший номінальний діаметр встановлюваного комбінованого інструменту центрування (d), мм: 5, 10, 16

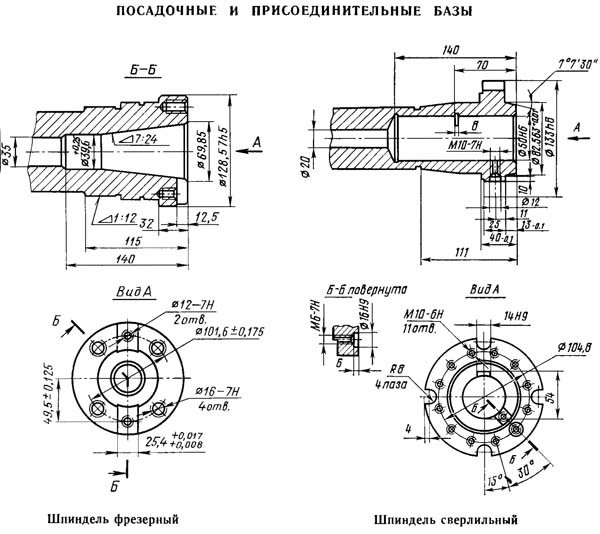

• Діаметр циліндричного отвору в передньому кінці центрувального (центрово-підрізного) шпинделя, мм: 40, 40/50, 50
• Кінець фрезерного шпинделя за ГОСТ 24644-81: 40, 50

Коротка інформація про верстати-напівавтомати для обробки торців та центрування

Для попередньої обробки заготовок типу осей та валів - чистового та чорнового фрезерування торців, обточування, а також обробки центрових отворів у них підприємство КЗАЛ (Костромський завод автоматичних ліній) випускав верстати МР- 71 , МР-71М , МР-73 , МР-75 , МР-76АМ , МР-76М , МР-176 , МР-77 , МР-78.

Базова модель серії МР напівавтомат МР-71 був запущений у серію на початку 70-х. Він виконував часто дві операції - фрезерування і свердління торців.

Верстати МР-73 та МР-75 за своїми технічними характеристиками та конструкції ідентичні МР-71. Але вони можуть обробляти довші заготовки з більшим діаметром.

Барабанні напівавтомати МР-76 (М і АМ) мають у своєму розпорядженні два або один барабан (трипозиційний), які оснащуються спеціальними лещатами, що дозволяють фіксувати виріб на кожній з трьох позицій. Затискач заготовки виконується за допомогою ключів.

Верстати МР-78 та МР-77 дають можливість додатково виконувати операцію глибокого свердління.

Напівавтомат МР-179 на додаток до фрезерування та зацентрування здатний виконувати наступні операції:

• підрізування фасок на торцях;
• розточування отворів;
• зовнішнє обточування заготівлі.

Його різновидом є верстат МР-179Ф4, який експлуатується виключно у складі автоматизованих ліній.

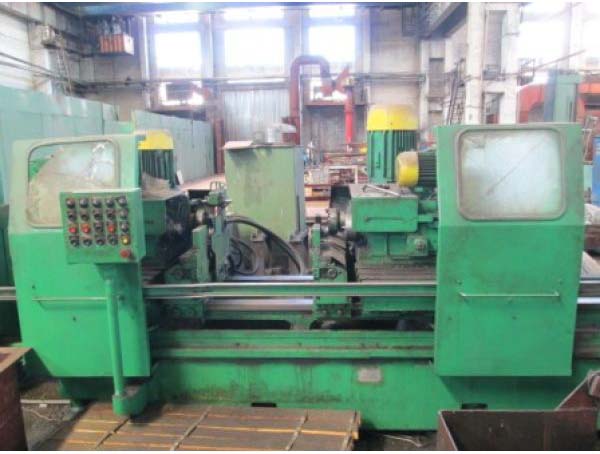

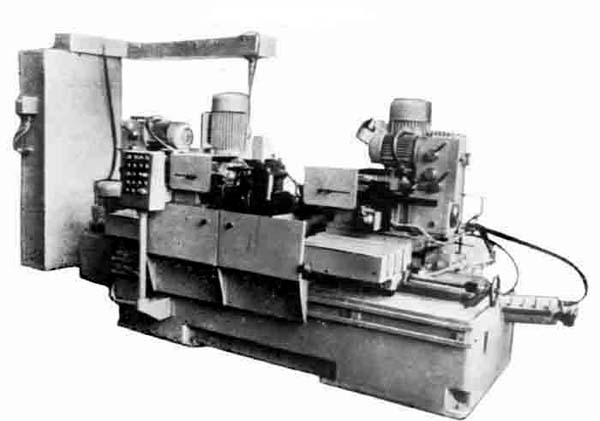

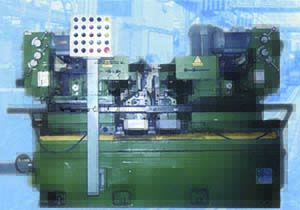

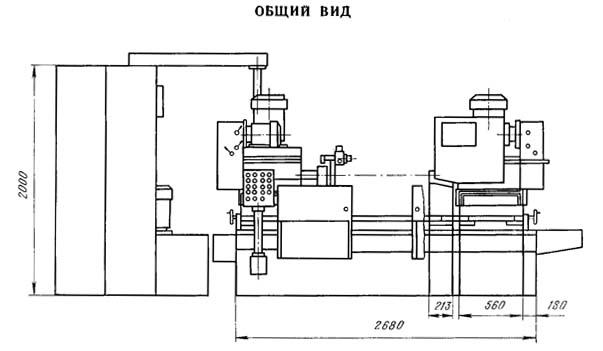

Щодо більш сучасні моделі - 2Г942.00 , 2Г942.10 , 2Г942.04 , 2Г942.14 , 2Г942.08 2Г942 .

Верстати призначені для обробки торців деталей типу валів у серійному та масовому виробництві з вбудовуванням автоматичних завантажувальних пристроїв та у складі автоматичних ліній.

Основні операції, що виконуються на напівавтоматах:

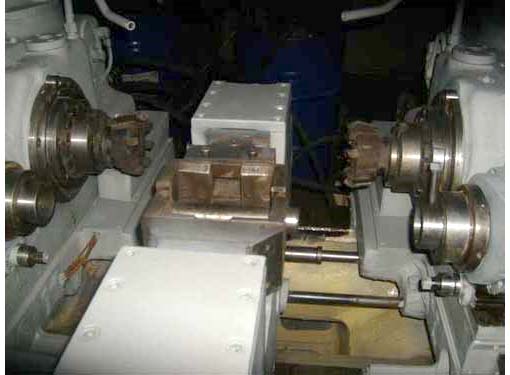

• фрезерування торців із двох сторін
• свердління центрових отворів з двох сторін
• обточування шийок та зняття фасок на кінцях валів

Крім того на напівавтоматах може вироблятися суцільна ціковка до діаметра 40 мм, кільцева підрізка та розточування.

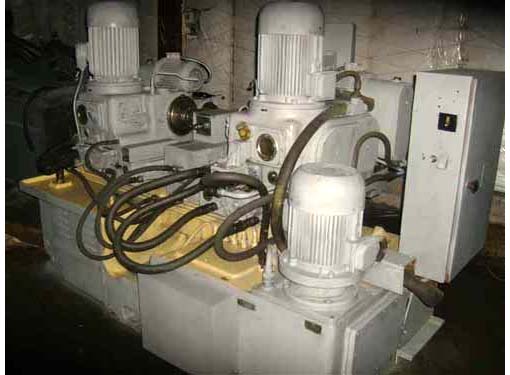

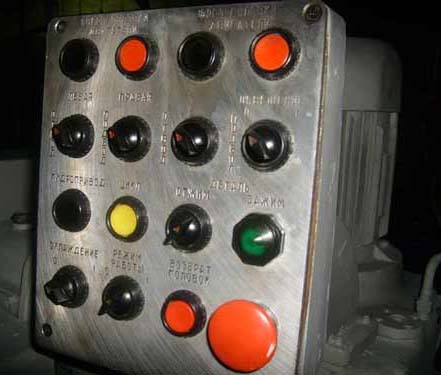

Приводи подач свердлильних та фрезерних шпинделів та затиску деталей, а також упори заготовок гідравлічні.

Фрезерування торців, свердління центрових отворів та обточування базових шийок проводиться за одну установку оброблюваної деталі, що забезпечує високу точність баз для подальшої обробки. При цьому обробка торців є остаточною.
