2Л53 Електроустаткування верстата
Електросхема верстата

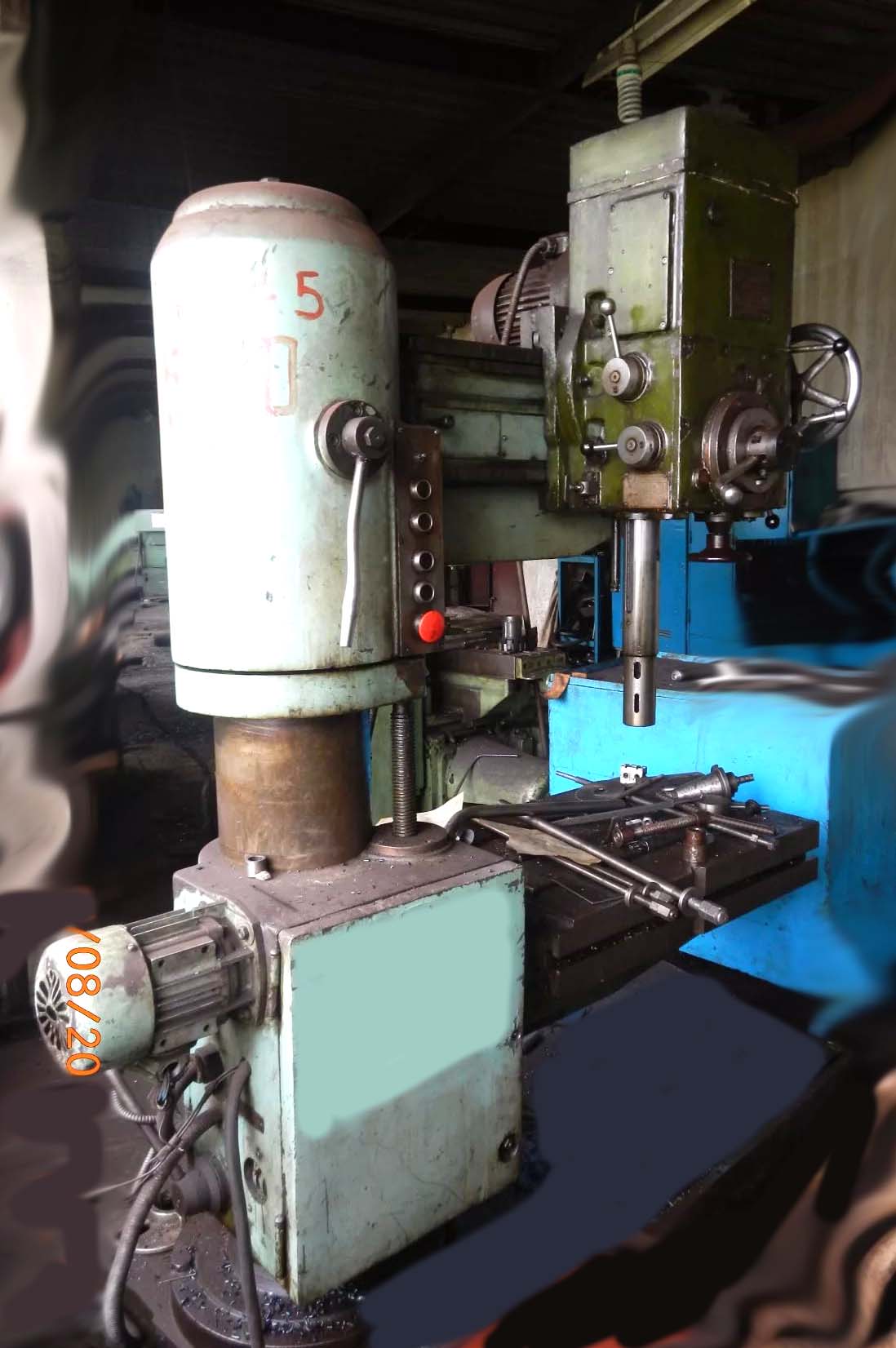

Фото радіально-свердлувального верстата 2Л53







Відомості про виробника радіально-свердлувального верстата 2Л53

Виробником радіально-свердлильного верстата 2Л53 був Октемберянський верстатобудівний завод - в даний час Армавірський верстатобудівний завод , місто Октемберян (Армавір).

Розробник — Одеське спеціальне конструкторське бюро алмазно-розточувальних та радіально-свердлильних верстатів, СКБАРС.





Продукція Октемберянського верстатобудівного заводу


2Л53 Верстат радіально-свердлильний полегшений. Призначення та сфера застосування

Верстат радіально-свердлильний 2Л53 був замінений на більш досконалу модель 2л53у .

Радіально-свердлильний верстат 2Л53 призначений для свердління, розсвердлювання, зенкерування, розгортання, розточування отворів, нарізання різьблення мітчиками різьблення реверсом електродвигуна, підрізання торців різцем, а також виконання інших аналогічних операцій при обробці різних корпусних деталей в механічних цех. а також у складальних цехах заводів важкого транспортного машинобудування. При оснащенні верстата пристроями та спеціальним інструментом його можна використовувати для високопродуктивної обробки великогабаритних деталей у великосерійному виробництві.

Принцип роботи та особливості конструкції верстата

Рукав верстата 2Л53 не має переміщення по колоні, а свердлильна головка переміщається горизонтальними напрямними рукава і разом з рукавом повертається навколо колони.

Бочка з поворотним столом повертається навколо колони на 320 ° і переміщається вертикально нею. Поворотний стіл може повертатися навколо горизонтальної осі. На торці рукава змонтовано електрошафу. Органи керування зосереджені у зручному для роботи місці: на свердлильній головці та електрошафі. Електронасос охолодження встановлюється на фундаментній плиті.

Верстат 2Л53 може обробляти деталі, встановлені поза плитою.

При виготовленні фундаменту в місцях встановлення фундаментних болтів повинні бути пірамідальні колодязі розміром 130 x 130 мм у верхній частинині та 180 x 180 мм. нижній частинині, завглибшки 300 мм.

Глибина закладення фундаменту вибирається в залежності від ґрунту, але не менше 400 мм.

Точність установки верстата в поздовжньому та поперечному напрямках 0,05 мм на довжині 1000 мм.

Після вивіряння верстата фундаментні болти заливаються цементним розчином 1 : 3, і після затвердіння бетону слід затягнути фундаментні гайки болтів, перевіряючи положення верстата за рівнем.

Клас точності верстата Н згідно з ГОСТ 8-71. Шорсткість обробленої поверхні Rа 2,5 мкм.

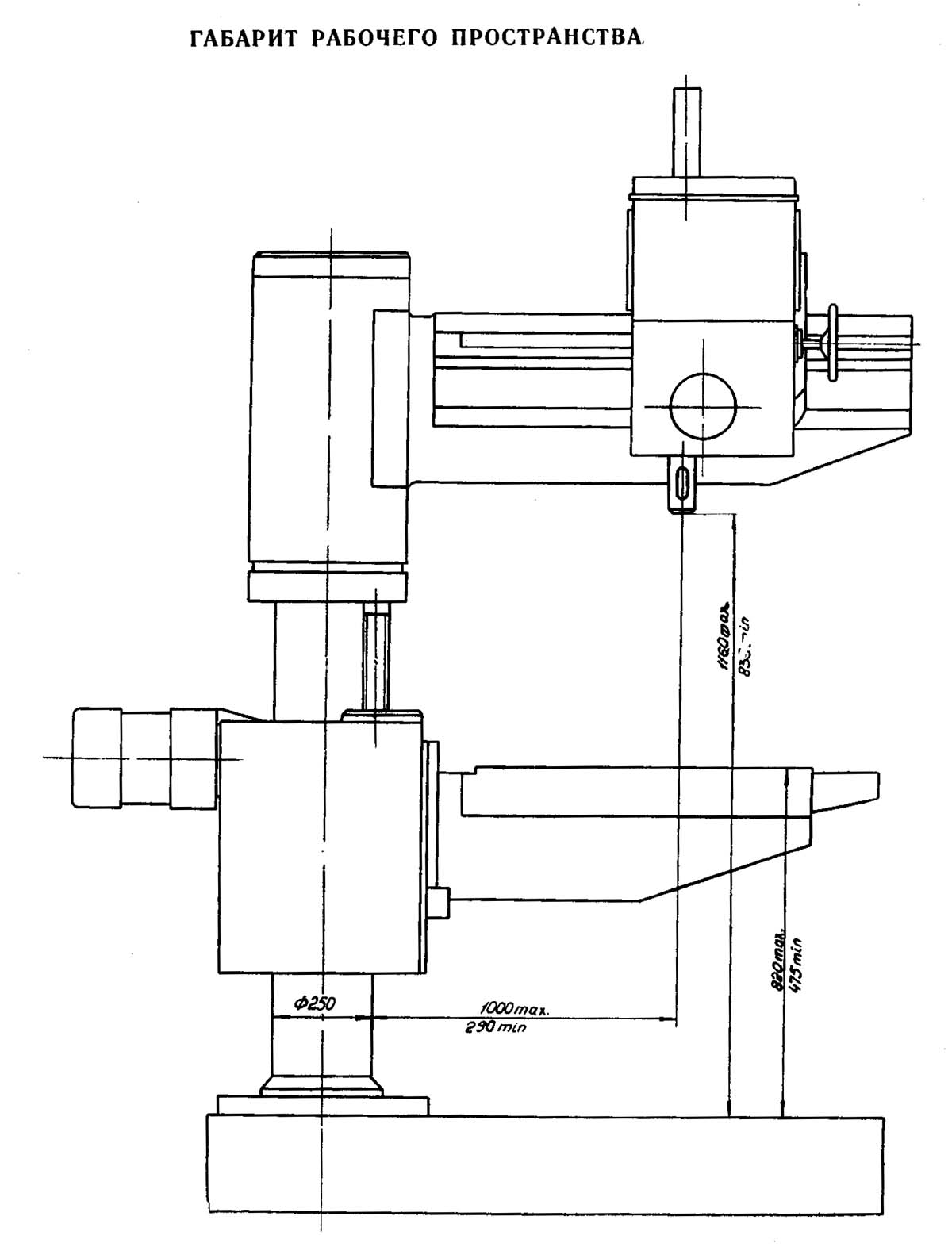

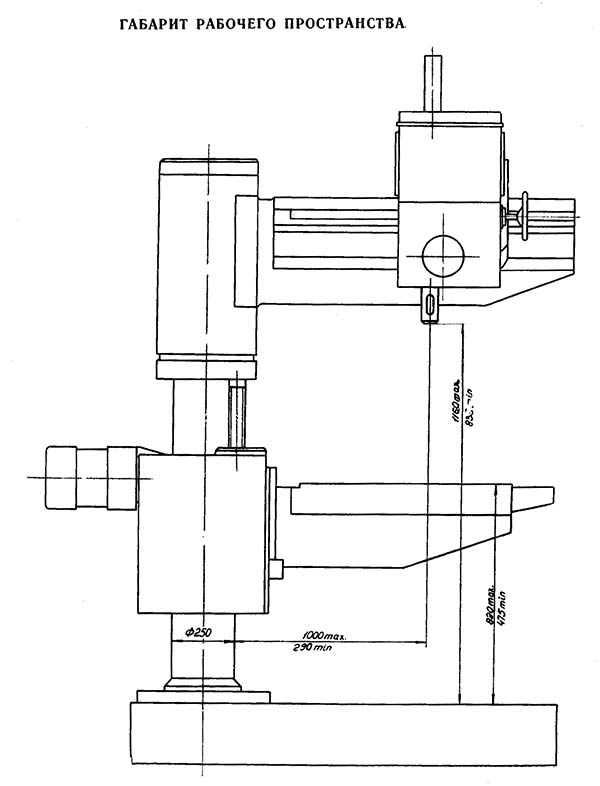

Габарит робочого простору радіально-свердлувального верстата 2Л53

Габарит робочого простору радіального свердлувального верстата 2Л53

Габарит робочого простору верстата 2Л53

Габарит робочого простору радіального свердлувального верстата 2Л53. Дивитись у збільшеному масштабі

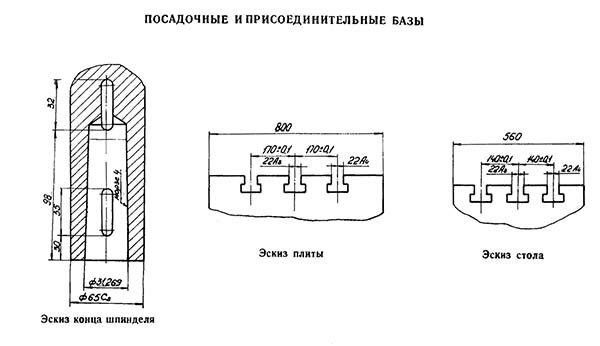

Посадочні та приєднувальні бази радіально-свердлувального верстата 2Л53

Посадочні та приєднувальні бази радіального свердлувального верстата 2Л53

Посадочні та приєднувальні бази верстата 2Л53

Посадочні та приєднувальні бази радіального свердлувального верстата 2Л53. Дивитись у збільшеному масштабі

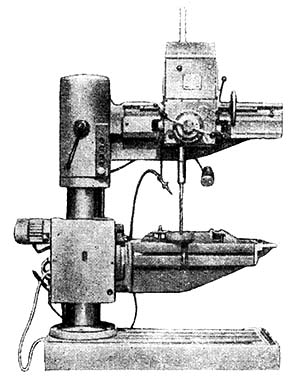

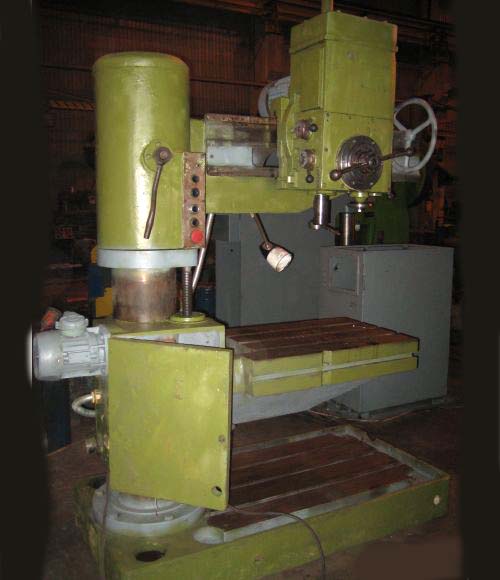

Загальний вигляд радіально-свердлувального верстата 2Л53

Фото радіально-свердлувального верстата 2Л53

Посадочні та приєднувальні бази верстата 2Л53

Фото радіально-свердлувального верстата 2Л53. Дивитись у збільшеному масштабі



Загальний вигляд та органи керування радіально-свердлильного верстата 2Л53

Фото радіально-свердлувального верстата 2Л53


Загальний вигляд та органи керування радіально-свердлильного верстата 2Л53

Фото радіально-свердлувального верстата 2Л53






Електроустаткування радіально свердлувального верстата 2Л53. 1971 рік


Електроустаткування верстата 2Л53 призначене для підключення до трифазної мережі змінного струму з глухозаземленим або ізольованим нейтральним дротом.

На верстаті встановлені чотири трифазні короткозамкнуті асинхронні електродвигуни:

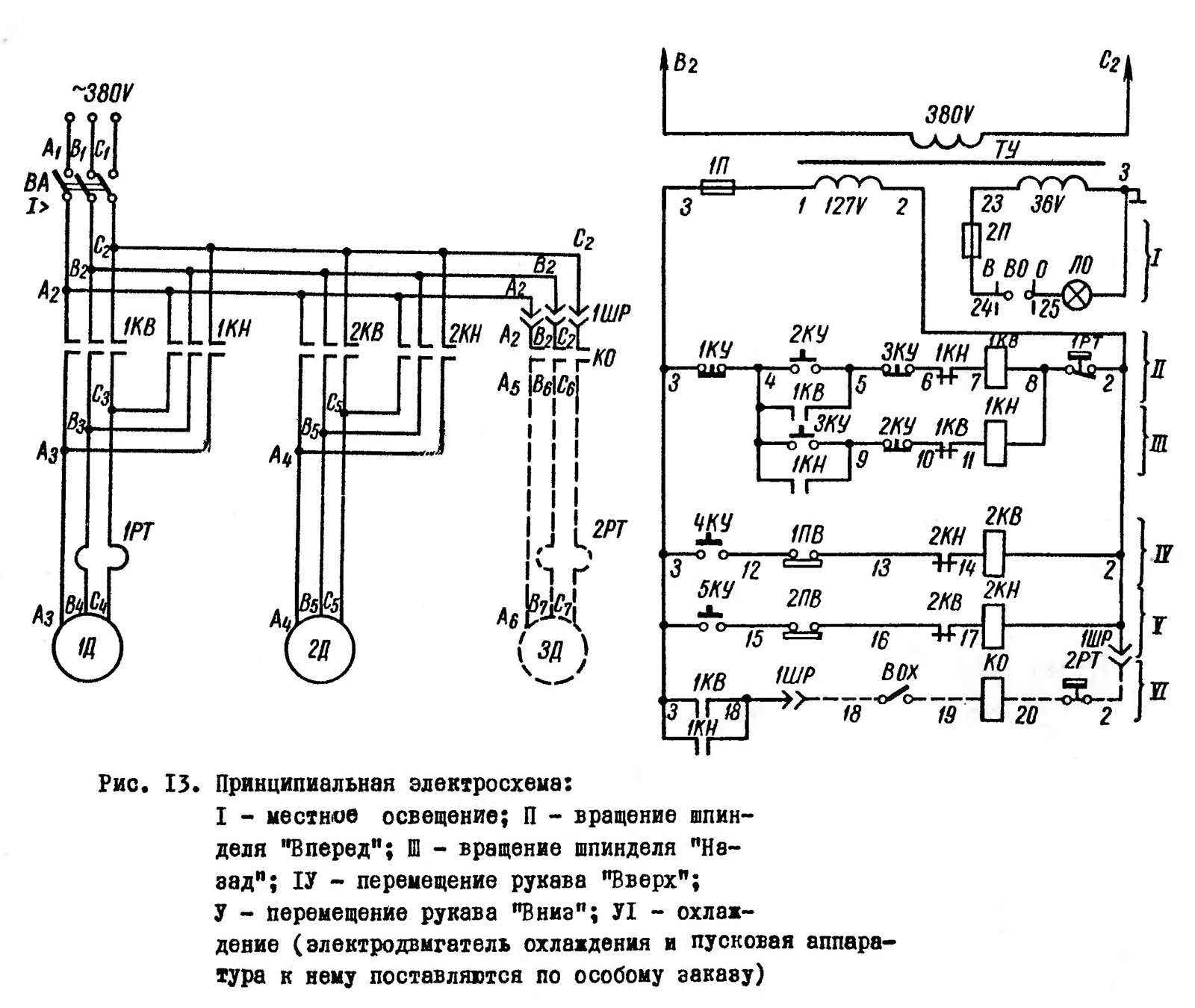

Електрична схема радіально-свердлувального верстата 2Л53

Електрична схема радіально-свердлувального верстата 2л53

Електрична схема радіально-свердлувального верстата 2л53

Електрична схема радіально-свердлувального верстата 2л53. Дивитись у збільшеному масштабі



Принципова та монтажні електросхеми, а також розташування електрообладнання на верстаті наведено на рис. 13-17.


Опис роботи електросхеми радіально-свердлувального верстата 2Л53

Увімкненням вступного автоматичного вимикача ВА подається напруга до силового ланцюга та ланцюга керування.

При натисканні на кнопку 2КУ отримує живлення котушка пускача 1KB, яка, переходячи на саможивлення 1KB (4-5), включає електродвигун приводу шпинделя обертання 1Д в прямому напрямку обертання. Зміна напрямку обертання двигуна здійснюється натисканням кнопки ЗКУ.Н.З. контакт 3КУ (5-6), розмикаючись, знеструмлює котушку пускача 1KB. При замиканні Н.О. контакту 3КУ (4-9) отримує живлення котушка пускача 1KH, який включає електродвигун 1Д у зворотному напрямку обертання. Зупинка електродвигуна здійснюється натисканням кнопки 1КУ.

Перемещение рукава вверх осуществляется при нажатии на кнопку 4КУ. При этом получает питание катушка пускателя 2KB, который включает електродвигатель переміщення рукава 2Д в направлении обертання "Вверх". Для прекращения переміщення рукава вверх необходимо отпустить кнопку 4КУ.

Перемещение рукава вниз происходит при нажатии на кнопку 5КУ. При этом получает питание катушка пускателя 2КН і включается електродвигатель 2Д в направлении обертання "Вниз". Для прекращения переміщення рукава вниз нужно отпустить кнопку 5КУ.

Во избежание поломки верстата предусматриваются аварийные путевые выключатели II1B і 2ПВ, которые в крайних положениях рукава отключают електродвигатель 2Д, прекращая перемещение рукава.

Электронасос охлаждения 3Д може работать только при включенном електродвигателе 1Д, Н.О. контакты 1KB, 1KH (3-18). Однако имеется возможность его отключения при помощи выключателя BOX.

Лампа местного освещения ЛО питается от обмотки понижающего трансформатора ТУ напряжением 36В. Увімкнення і вимкнення лампы осуществляется выключателем ВО, встроенным в арматуру светильника.


Захист і блокировка

Захист електродвигателей от токов коротких замыканий осуществляется максимальными расщепителями автоматичного выключателя ВА. Номинальный ток расланцюгителя 12,5 А.

Захист ланцюгів керування от токов коротких замыканий осуществляется плавкими предохранителями 1П (ток плавкой вставки 1А) і 2П (ток плавкой вставки 2А).

Захист електродвигателей 1Д і 3Д от перегрузок осуществляется тепловыми реле 1PT (ток нагревательных елементів 8А) і 2РТ (ток нагревательных елементів 0,5А).

Захист от исчезновения напряжения осуществляется Н.О. контактами кнопок керування і Н.О. блок-контактами пускачів.

Электросхемой предусмотрены наступні блокировки:

  1. Невозможно одновременное увімкнення катушек пускачів 1KB і 1KH.
  2. Невозможно одновременное увімкнення катушек пускачів 2KB і 2КН.
  3. Невозможна робота пускателя КО при выключенных пускателях 1KB, 1KH.
  4. Невозможна робота електродвигуна 2Д "Вверх" в верхнем крайнем положении і "Вниз" в нижнем крайнем положении.

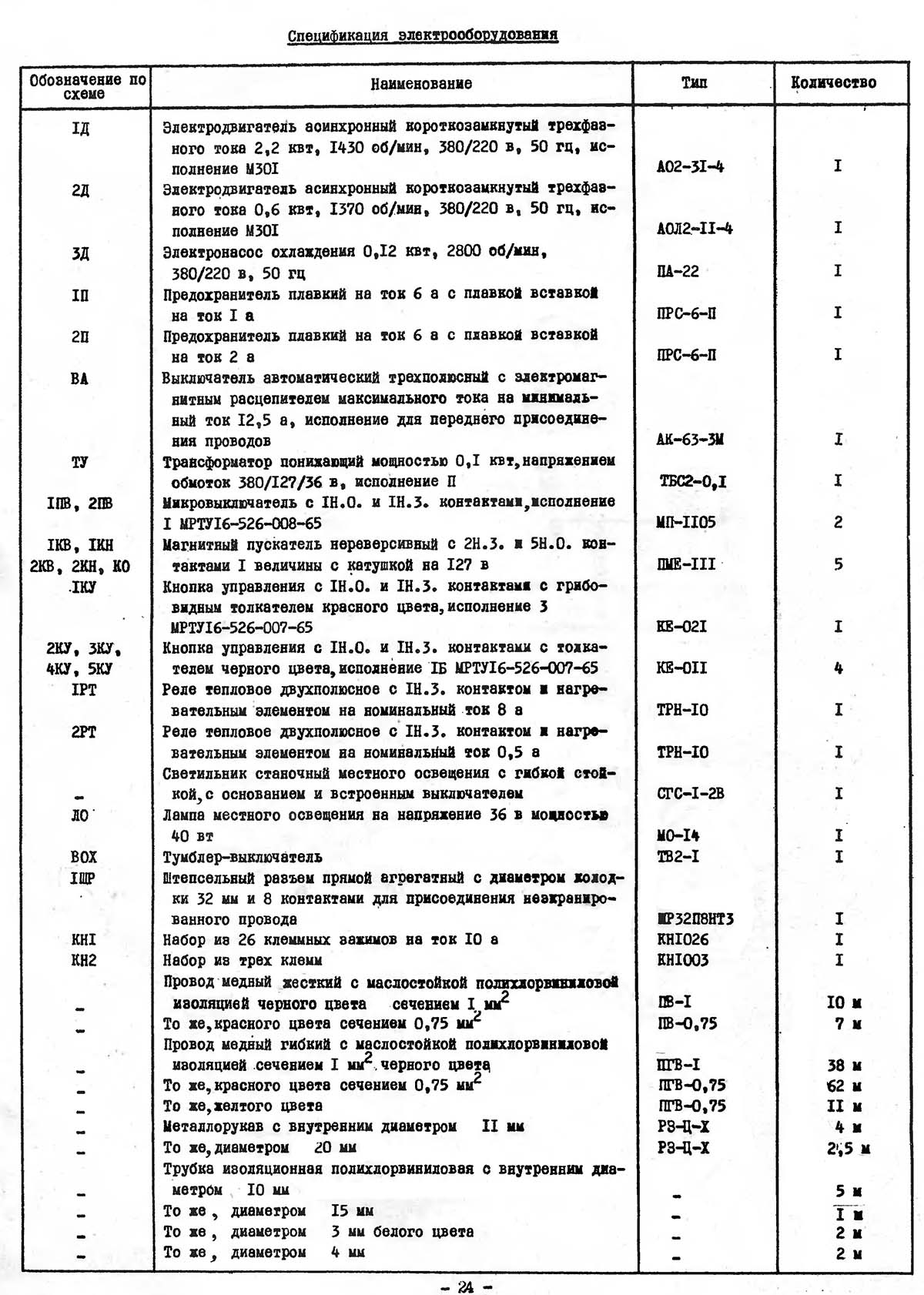

Перелік елементового радіально-свердлувального верстата 2л53

Список елементіва радиально-сверлильного верстата 2л53

Список елементіва радиально-сверлильного верстата 2л53. Дивитись у збільшеному масштабі

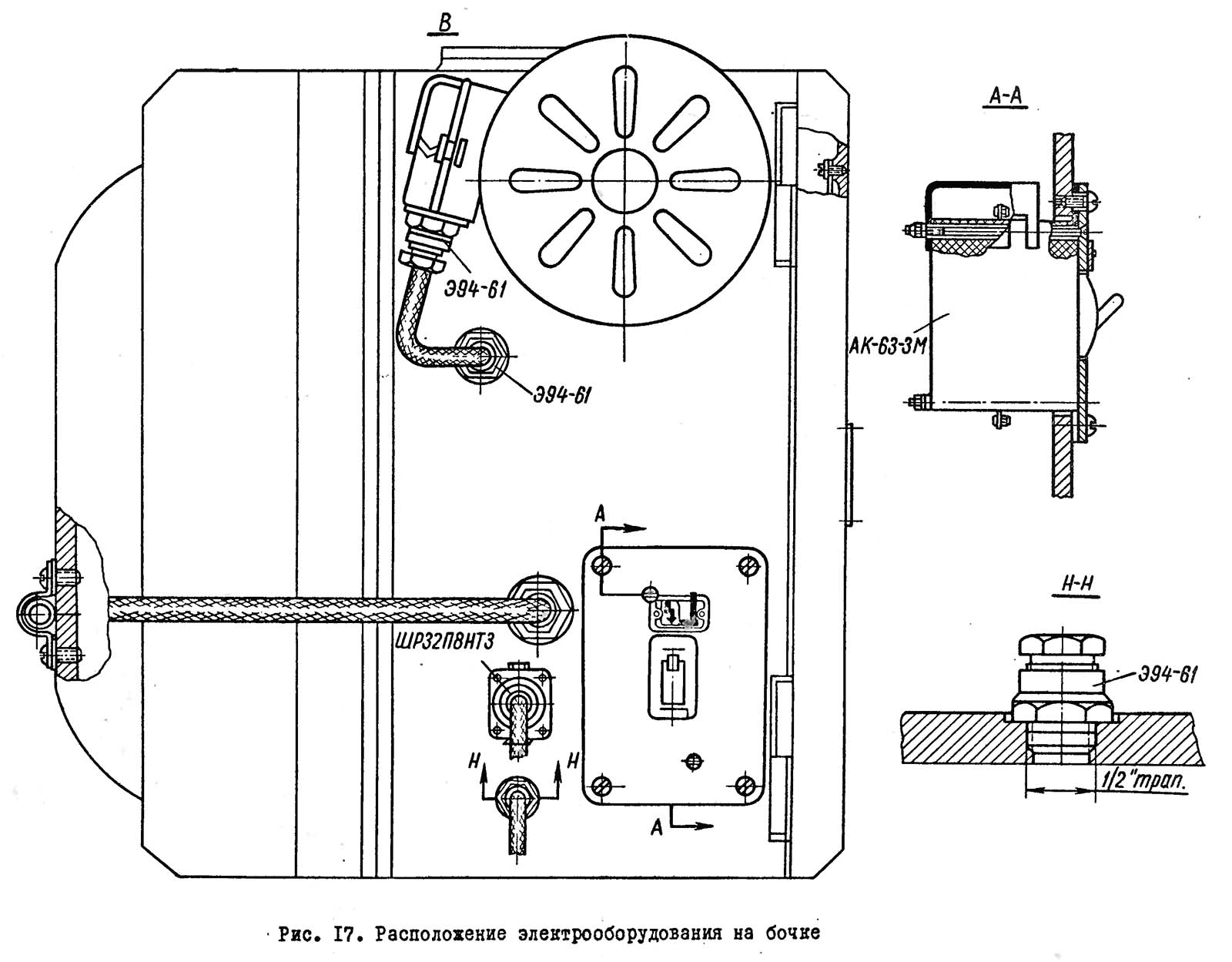

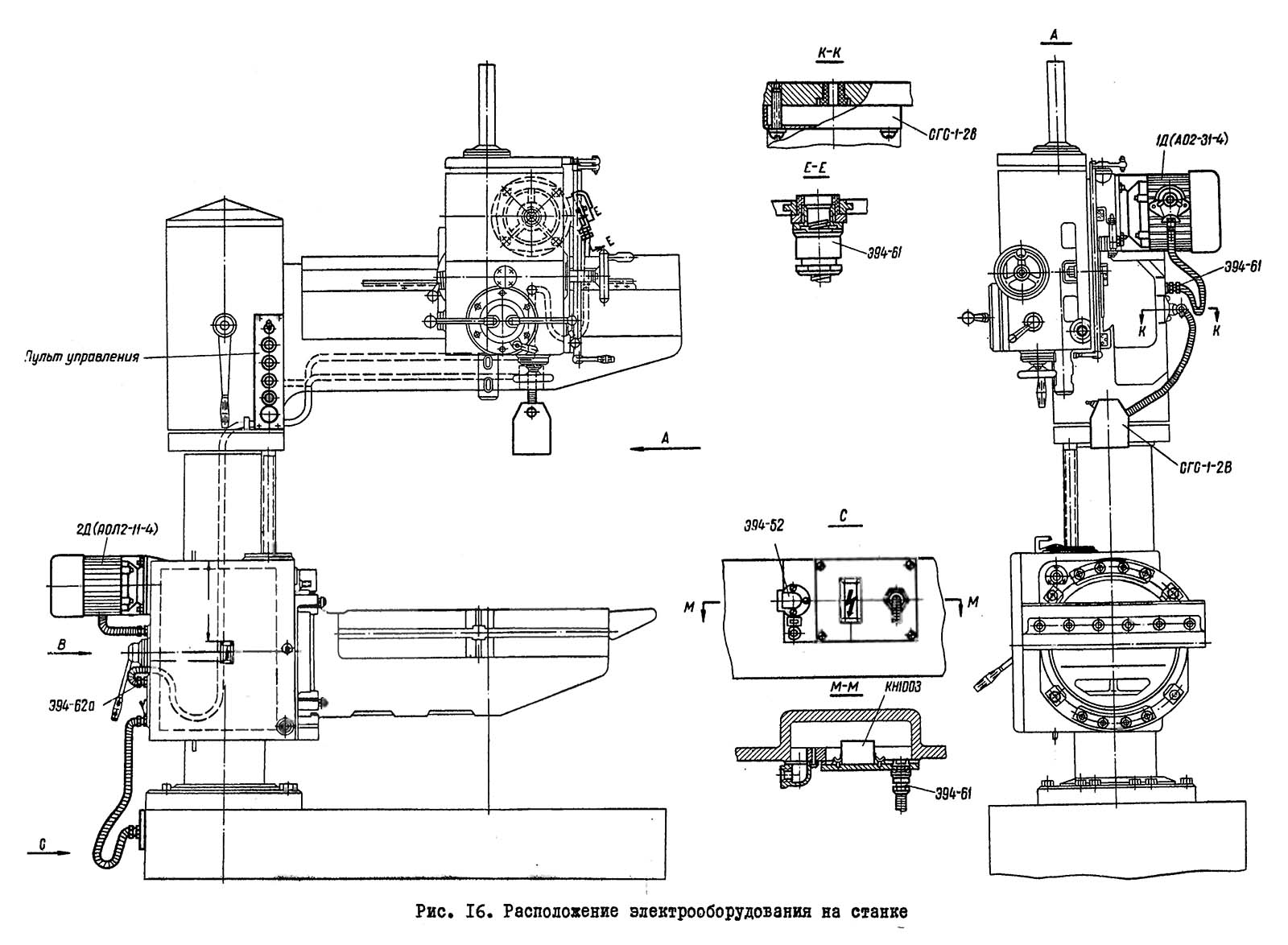

Розташування електроустаткування радіально-свердлувального верстата 2л53

Розташування електроустаткування радиально-сверлильного верстата 2л53

Розташування електроустаткування радиально-сверлильного верстата 2л53. Дивитись у збільшеному масштабі



Розташування електроустаткування радіально-свердлувального верстата 2л53

Розташування електроустаткування радиально-сверлильного верстата 2л53

Розташування електроустаткування радиально-сверлильного верстата 2л53. Дивитись у збільшеному масштабі

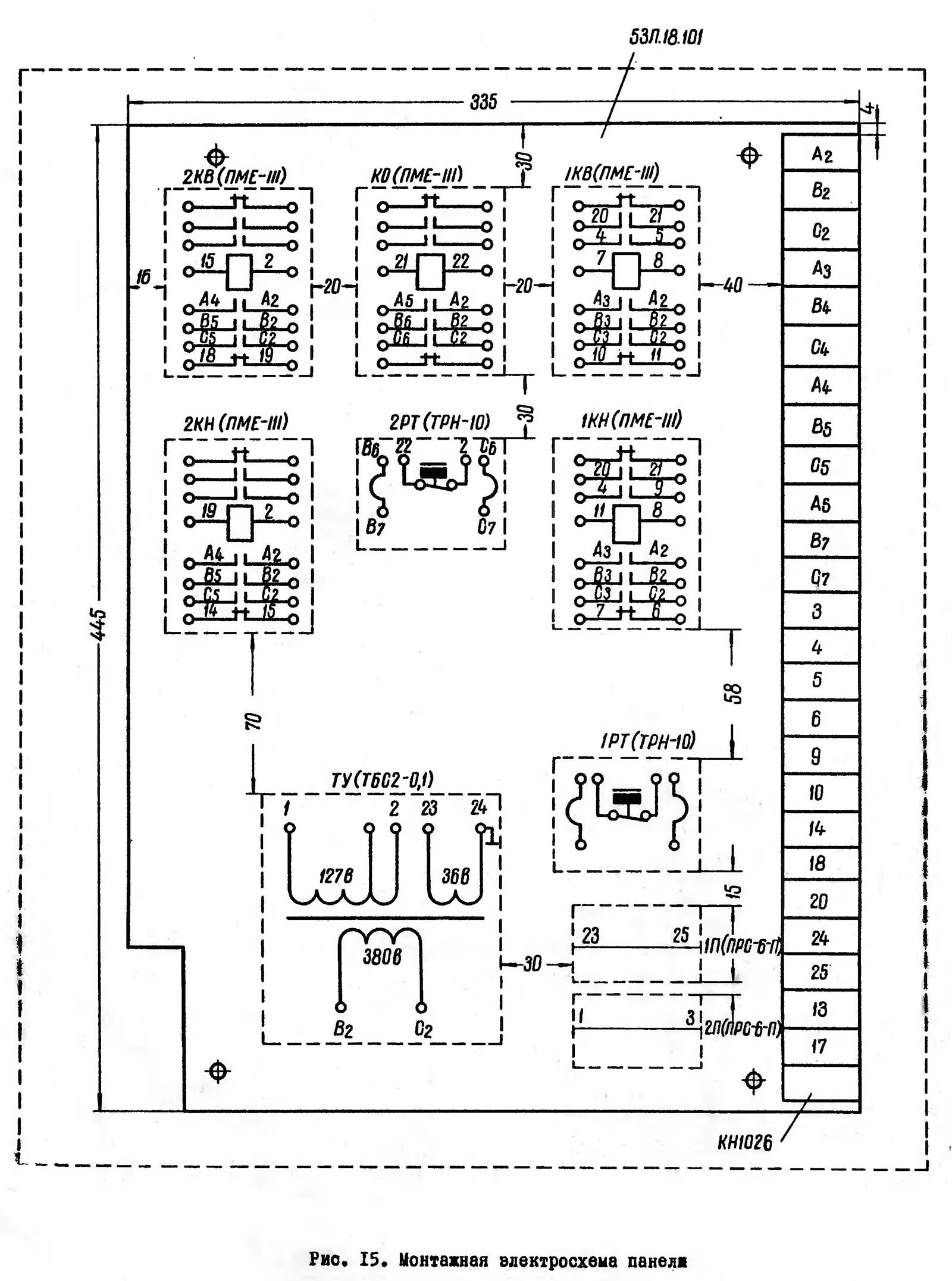

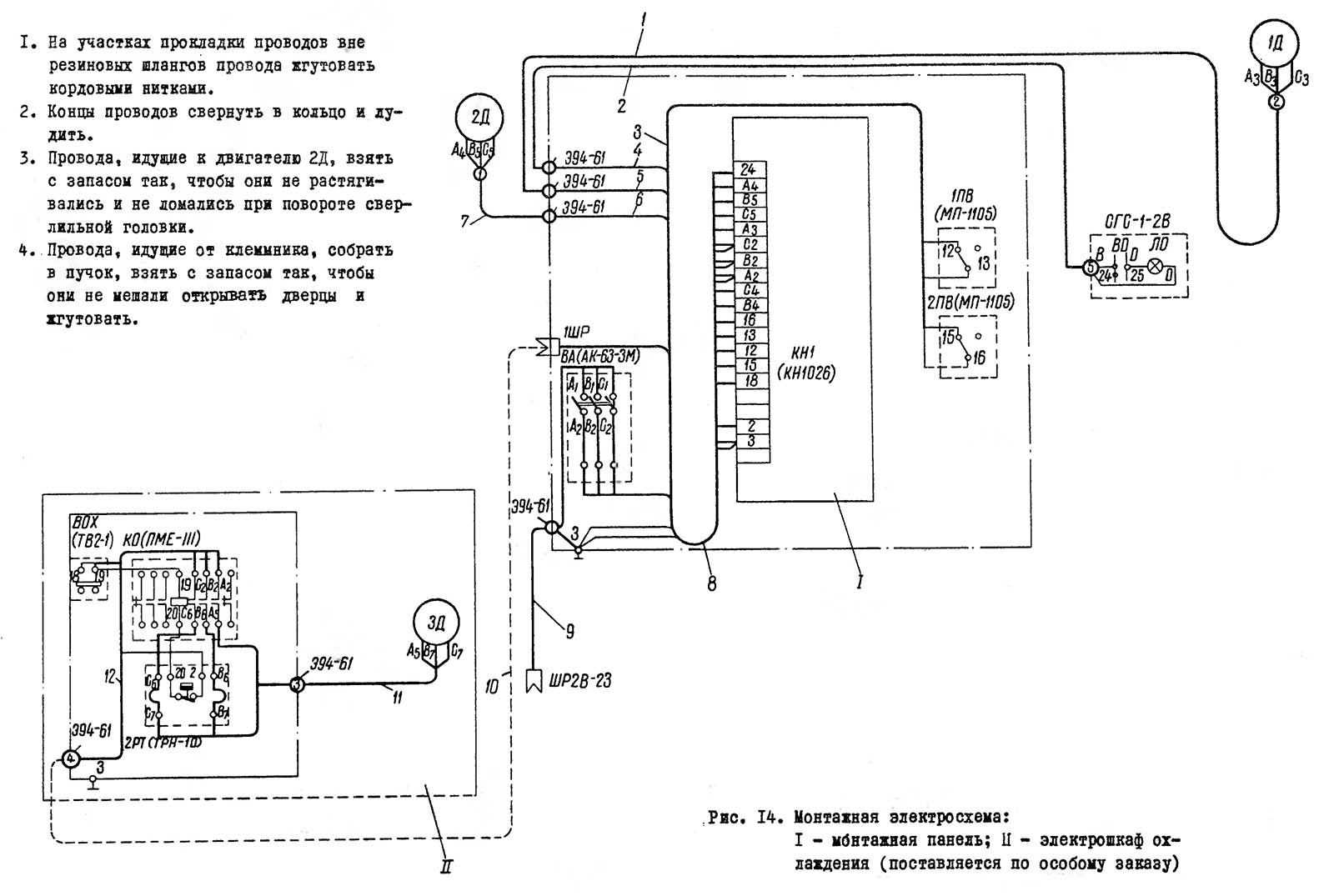

Монтажна електросхема радіально-свердлувального верстата 2л53

Монтажная електросхема радиально-сверлильного верстата 2л53

Монтажная електросхема радиально-сверлильного верстата 2л53. Дивитись у збільшеному масштабі

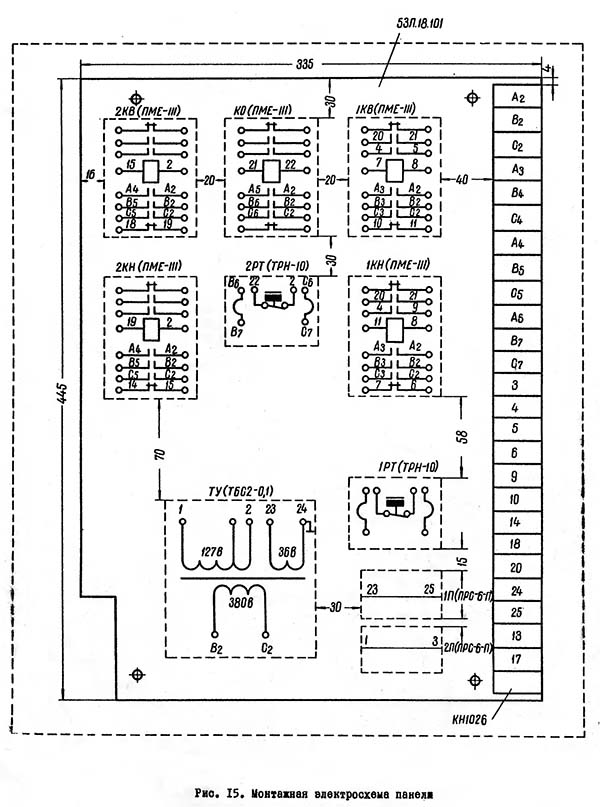

Монтажна електросхема радіально-свердлувального верстата 2л53

Монтажная електросхема радиально-сверлильного верстата 2л53

Монтажная електросхема радиально-сверлильного верстата 2л53. Дивитись у збільшеному масштабі







Технічні характеристики сверлильного верстата 2Л53

Наименование параметра 2532л 2Л53у 2л53
Основні параметри верстата
Класс точності верстата Н Н Н
Наибольший условный диаметр сверления в стали 45, мм 32 35 35
Диапазон нарезаемой різьби в стали 45, мм М24 × 3
Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм 280..1000 290..1000 290..1000
Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм 720 710 720
Наибольшее расстояние от торца шпинделя до плиты, мм 1120 1120 1160
Відстань від торця шпинделя до столу, мм 630 15..630 15..685
Найбільше вертикальне переміщення рукава по колоні (настановне), мм - - -
Найбільше вертикальне переміщення столу по колоні, мм 340 340 345
Діаметр колони, мм 240
Кут повороту рукава навколо колони, град 360° 330°
Розмір поверхні плити (ширина довжина), мм 800 x 1120 800 x 1500 800 x 1000
Підйомний стіл
Розмір поверхні столу (ширина довжина), мм 450 x 1000 450 x 800 560 x 800
Кут повороту столу навколо колони, град 360° 360°
Кут повороту столу навколо горизонтальної осі, град -80°, +90° -80°, +90°
Ціна поділу шкали повороту столу навколо горизонтальної осі, град
Швидкість переміщення столу по колоні, мм/хв. 314 314
Шпиндель
Найбільше осьове переміщення пінолі шпинделя (хід шпинделя), мм 320 325 325
Позначення кінця шпинделя за ГОСТ 24644-81 Морзе 4 Морзе 4 Морзе 4
Частота прямого обертання шпинделя, об/хв (кількість ступенів регулювання швидкості) 45..2000 (12) 35,5..1400 (8) 35,5..1400 (8)
Межі робочих подач на один оборот шпинделя, мм/об (кількість ступенів регулювання подач) 0,1..1,0 (6) 0,1..1,1 (6) 0,1..1,1 (6)
Переміщення шпинделя на один поділ лімба, мм 1 1 1
Переміщення шпинделя на оборот лімба, мм 94,2 94,2 94,2
Найбільший допустимий момент, що крутить, Н·м (кгс) 200 (20) 180 (18) 180 (18)
Найбільше зусилля подачі, кН 10 8 8
Затискач обертання колони Ручний Ручний Ручний
Затискач рукава на колоні Ручний Ручний Ручний
Затискач головки на рукаві Ручний Ручний Ручний
Противага шпинделя Пружинний Пружинний
Електроустаткування. Привід
Кількість електродвигунів на верстаті 3 3 3
Електродвигун приводу головного руху, кВт (об/хв) 3,0 (1500) 2,2 (1500) 2,2 (1400)
Електродвигун приводу переміщення столу, кВт (об/хв) 0,56 (1500) 0,56 (1500) 0,6 (1370)
Електродвигун насоса охолоджувальної рідини, кВт (об/хв) 0,125 (2800) 0,125 (2800) 0,125 (2800)
Сумарна потужність встановлених електродвигунів, кВт 3675
Габарити та маса верстата
Габарити верстата (довжина ширина висота), мм 1850 х 800 х 2600 1850 х 800 х 2430 2000 х 800 х 2390
Маса верстата, кг 2150 2100 2300


    Список літератури

  1. Верстат радіально-свердлильний полегшений 2Л53. Посібник з експлуатації 2Л53.00.00.000 РЕ, 1971
