2Е52 Верстат радіально-свердлильний переносний
опис, характеристики, схеми

Фото переносного радіально-свердлувального верстата 2Е52





Відомості про виробника радіально-свердлувального верстата 2Е52

Виробник радіально-свердлильного верстата моделі 2Е52 - Гомельський завод верстатних вузлів ДЗСУ , заснований у 1961 році.

Випуск радіально – свердлильних верстатів моделі 2Е52 освоєно на підприємстві Гомельський завод верстатних вузлів у 1972 році.

Розробник верстата 2Е52 — Одеське спеціальне конструкторське бюро алмазно-розточувальних та радіально-свердлильних верстатів .

Верстат моделі 2Е52 вироблявся, також, на підприємстві Октемберянський верстатобудівний завод .





Продукція Гомельського заводу верстатних вузлів ДЗСУ


2Е52 радіально-свердлильний переносний верстат. Призначення та сфера застосування

Радіально-свердлильний переносний верстат моделі 2Е52 призначений для обробки отворів у середніх та великих деталях у одиничному, дрібносерійному та серійному виробництві.

На верстаті 2Е52 можна виконувати: свердління, розсвердлювання, зенкерування, розгортання, нарізування різьблення та розточування отворів. Найбільш ефективно верстат може бути використаний при обробці отворів, розташованих під кутами в різних площинах великогабаритних деталей, інструментальних, ремонтних, експериментальних, складальних і виробничих цехах.

Переносний радіально-свердлильний верстат моделі 2Е52 включає такі вузли:

  1. станина верстата
  2. коробка швидкостей
  3. траверс
  4. шпиндельна головка
  5. електроустаткування
  6. приставні ніжки (постачається за особливу плату)
  7. приладдя
  8. стіл кутовий (постачається за особливу плату)

Станіна є жорсткою чавунною плитою з поздовжніми і поперечними ребрами, на якій встановлена ​​колона. Гвинт 3 призначений для переміщення коробки швидкостей.

Коробку швидкостей змонтовано на колоні. Керування швидкостями здійснюється за допомогою рукояток 4 та 3 (див. рис.3). Рукоятка 4 призначена для:

Траверса встановлюється в циліндричному отворі коробки швидкостей за допомогою цапфи I. По направляючих траверси переміщається каретка 2 зі шпиндельною головкою.

Шпиндельна головка із механізмом подач розміщується в одному корпусі.

Механічна подача шпинделя відбувається при повороті рукоятки 2 "Від себе".

Тонка подача вручну здійснюється при вимкненому положенні перевантажувальної муфти обертанням маховичка 1.

Приставні ніжки застосовуються, коли верстат використовується як переносний. Вони підвищують стійкість верстата. При використанні верстата як стаціонарного (на фундаменті) ніжки знімаються.

Стіл кутовий служить для кріплення пристроїв та деталей.

Клас точності верстата Н згідно з ГОСТ 8-77.

Шорсткість оброблених поверхонь залежно від виконуваних робіт R = 80-20 мкм.


Радіально-свердлувальні верстати. Загальні відомості.

Синоніми: radial drilling machine.

Переміщення по площині столу великогабаритних та важких деталей викликає великі незручності та втрату часу. Тому при обробці великої кількості отворів у таких деталях застосовують радіально-свердлувальні верстати. При роботі на них деталь залишається нерухомою, а шпиндель зі свердлом переміщається щодо деталі та встановлюється у потрібне положення.

Свердлильні верстати призначені для свердління, зенкування, зенкерування, розгортання отворів, для підрізання торців виробів та нарізування різьблення мітчиками. Застосовуються вони в основному в одиничному та дрібносерійному виробництві, а деякі модифікації цих верстатів – в умовах масового та великосерійного виробництва.

Основними формоутворюючими рухами при свердлильних операціях є:

Кінематичні ланцюги, що здійснюють ці рухи, мають самостійні органи налаштування i v і i s за допомогою яких встановлюється необхідна швидкість обертання інструменту і його подача.

До допоміжних рухів відносяться:

Основними вузлами радіально-свердлильних верстатів є:

Основними параметрами верстата є найбільший діаметр свердління отвору сталі, виліт і максимальний хід шпинделя.





2Е52 Загальний вигляд переносного радіально-свердлильного верстата

2Е52 Загальний вигляд переносного радіально-свердлильного верстата

Загальний вигляд переносного радіально-свердлувального верстата 2е52


2Е52 Розташування органів керування радіально-свердлильним верстатом

2Е52 Розміщення органів керування радіально-свердлильного верстата

Розташування органів керування радіально-свердлильним верстатом 2е52

Перелік органів керування радіально свердлильного верстата 2Е52

  1. Рукоятка перемикання швидкостей шпинделя
  2. Рукоятка ручного переміщення траверси
  3. Рукоятка перемикання перебору
  4. Рукоятка включення шпинделя та механічного переміщення траверси
  5. Рукоятка перемикання механічної подачі шпинделя
  6. Рукоятка зажина каретки на направляючих траверси
  7. Рукоятка перевантажувальної муфти
  8. Рукоятка механічної подачі шпинделя та подачі вручну
  9. Маховичок тонкої подачі шпинделя вручну
  10. Маховичок переміщення свердлильної головки траверсою
  11. Рукоятка затискача лімба
  12. Гвинти затискача шпиндельної головки
  13. Гвинти затискача траверси на коробці швидкостей
  14. Квадрат повороту траверси
  15. Гвинт регулювання затискача рукава
  16. Токатель кінцевого вимикача "Вгору"
  17. Вступний вимикач
  18. Товкач кінцевого вимикача "Вниз"

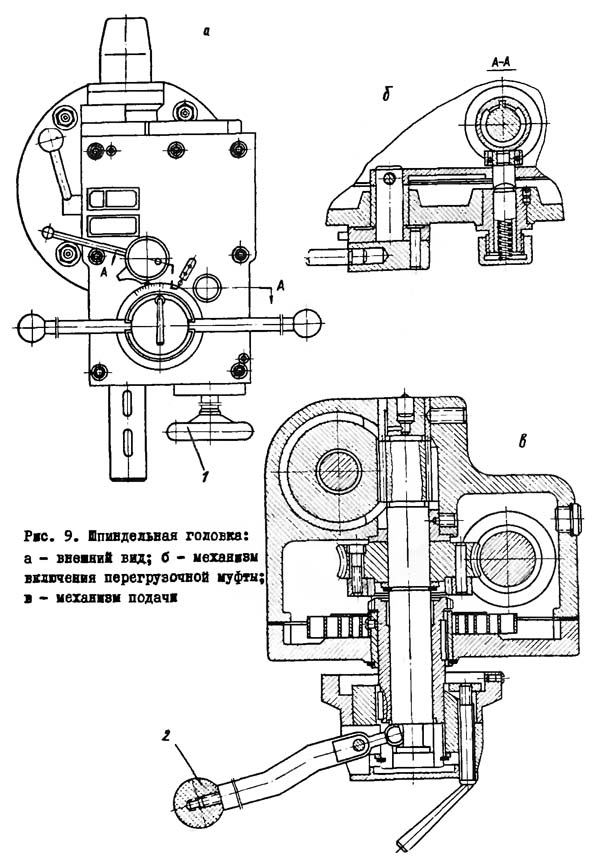

2Е52 Шпиндельна головка радіально-свердлильного верстата

2Е52 Шпиндельна головка свердлильного верстата

Шпиндельна головка радіально-свердлувального верстата 2е52

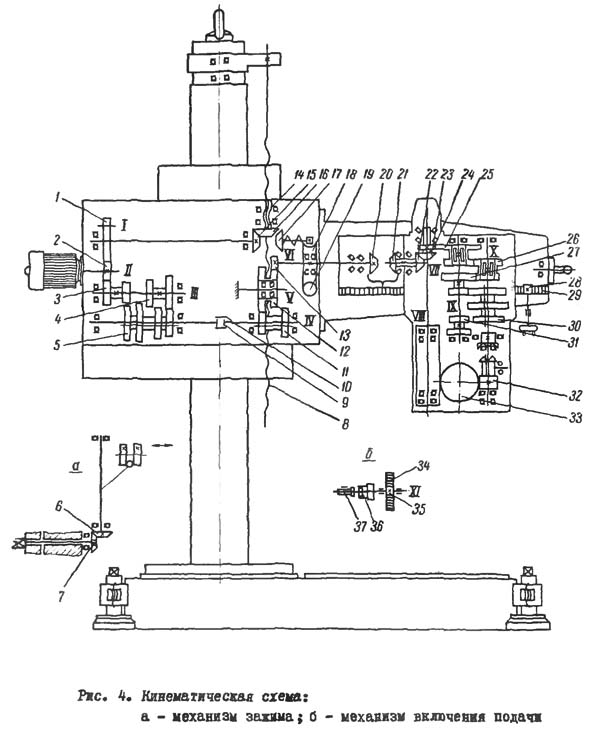

2Е52 Кінематична схема радіально-свердлильного верстата

2Е52 Схема кінематична свердлильного верстата

Кінематична схема радіально-свердлувального верстата 2е52

Кінематична схема складається із трьох ланцюгів:

Обертання від електродвигуна через коробку швидкостей і приводний вал траверси передається шпинделю, який отримує 8 різних швидкостей при прямому і зворотному обертанні при наступних значеннях чисел обертів за хвилину: 56, 90, 150, 224, 355, 560, 900, 140.

Ланцюг механического переміщення рукава начинается от електродвигуна і через зубчасті колеса 2, 1, 15 і 16 рух передається гайке 14 гвинта 8. Подъем или опускание осуществляется реверсированием електродвигуна.

В ланцюги подач рух от шпинделя передається через червячную передачу 32 і 33 к валику-шестерне 35 і пиноли 34 со шпинделем, получающим три скорости подач. Кроме етого, конструкция верстата обеспечивает быструю подачу шпинделя вручную рукояткой гвинта 8 і тонную подачу маховичком 9 (см. рис.3}.




2Е52 Верстат радиально-сверлильный переносной. Відеоролик.




Технічні характеристики радиально сверлильного верстата 2Е52

Наименование параметра 2К52-1 2Е52
Основні параметри верстата
Класс точності верстата Н Н
Наибольший условный диаметр сверления в стали 45, мм 25 25
Диапазон нарезаемой різьби в стали 45, мм М16 М16
Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм 300..800 325..800
Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм 410...900
Наименьшее і наибольшее расстояние от торца шпинделя до плиты, мм 125..1000 58..900
Наибольшее вертикальное перемещение рукава по колонне (установочное), мм 625 390..1230
Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм 250 132
Угол поворота рукава вокруг колонны, град 360 360
Диаметр колонны, мм 180 180
Рамер поверхности плиты (ширина длина), мм 800 х 630
Шпиндель
Частота прямого обертання шпинделя, об/мин 63..1600 56..1400
Количество швидкостей шпинделя прямого обертання 8 8
Пределы рабочих подач на один оборот шпинделя, мм/об 0,125; 0,2; 0,315 0,1..0,2
Число ступеней рабочих подач 3 3
Наибольший допустимый крутящий момент, Н-м 90
Наибольшее усилие подачі, кН 5 5
Конус шпинделя Морзе 3
Зажим обертання колонны Ручной/ ел.мех Ручной
Зажим рукава на колонне Ручной Ручной
Зажим сверлильной головки на рукаве Ручной Ручной
Електроустаткування. Привод
Количество електродвигателей на станке 2/ 3 1
Електродвигун приводу головного руху М2, кВт 1,5 2,2
Електродвигун зажиму колонны М3, кВт нет
Електродвигун насоса охлаждающей жидкости М1, кВт 0,125
Суммарная мощность установленных електродвигателей, кВт 2,2
Габарити і масса верстата
Габарити верстата (длина ширина высота), мм 1760 х 915 х 1970 1750 х 750 х 1900
Масса верстата, кг 1250 1030


    Список литературы

  1. Переносной радиально-сверлильный верстат 2Е52. Руководство, Октемберян, 1971

  2. Барун В.А. Работа на сверлильных верстатах,1963
  3. Винников И.З., Френкель М.И. Сверловщик, 1971
  4. Винников И.З. Сверлильные верстати і робота на них, 1988
  5. Лоскутов B.В Сверлильные і расточные верстати, 1981
  6. Панов Ф.С. Работа на верстатах з ЧПУ, 1984
  7. Попов В.М., Гладилина И.И. Сверловщик, 1958
  8. Сысоев В.И. Справочник молодого сверловщика,1962
  9. Тепинкичиев В.К. Металлорежущие верстати, 1973
