16ГС25Ф3 Верстат токарний з ЧПУ
Схеми, опис, характеристики

Відомості про виробника токарно-гвинторізного верстата 16ГС25Ф3

Розробником та виробником токарно-гвинторізного верстата 16ГС25Ф3 є Гомельський завод верстатних вузлів ДЗСУ , заснований у 1961 році.

У 1970 році завод приступив до виготовлення вузлів до токарно-гвинторізних верстатів: коробки подач та фартухи.

З 1976-1991 роки завод входив до складу Московського виробничого об'єднання "Червоний Пролетар".

У 1992 році завод почав випускати токарний верстат моделі ГС526 та його виконання. Верстат ГС526 є прямим аналогом верстата 16к20 .

У 2008 році завод виготовив дослідний зразок токарного верстата з ЧПУ моделі 16ГС25Ф3 , з оперативною системою керування 16ГС25СУ , а також новий токарний верстат з ЧПУ моделі ГС1725Ф3 , вертикально-свердлильний верстат моделі 2Т125 та 2Т150.

16ГС25Ф3 Верстат токарний з ЧПУ. Призначення та сфера застосування

Токарний верстат 16ГС25Ф3 призначений для виконання токарних патронних і центрових робіт в замкнутому напівавтоматичному циклі обробки деталей типу тіл обертання зі східчастиним і криволінійним профілем (включаючи нарізування кріпильних різьблень) в різних галузях промисловості в індивідуальному, дрібносерійному та серійному виробництві.

Принцип роботи та особливості конструкції верстата

Для переміщення супорта у поперечному напрямку застосовані роликові опори кочення (танкетки).

Залежно від модифікацій, що випускаються, до базового позначення верстата додаються наступні буквено-цифрові індекси:

• С1 - Siemens
• С2 - Фагор
• С3 - Mitsubishi
• C4 - Balt-System
• С6 - Fanuc
• Г – верстат з автоматичною головкою УГ8;
• Г1 – верстат з автоматичною головкою УГ9326;
• Г2 – верстат з автоматичною головкою УГ9321;
• Н - верстат з рейковими поздовжніми напрямними;
• К - верстат з односекційною електрошафою;
• К1 - верстат з односекційною електрошафою з кондиціонером;
• Т - верстат із транспортером для відведення стружки;
• М - верстат з механізованим підведенням пінолі задньої бабки;
• П - верстат із механізованим затискачем заготовки в патроні.
• П2 - верстат з пневматичним затискачем заготовки в патроні;
• Д - верстат зі збільшеним діаметром циліндричного отвору у шпинделі.

Наприклад:

• 16ГС25Ф3С1ТП - із системою «SIEMENS» з транспортером та механічним затиском заготовки, РМЦ-1000 мм.

Верстат випускається з міжцентровими відстанями (РМЦ) 1000мм, 1500мм – виконання 01 та 2000мм – виконання 02.

Опис

• Точний, продуктивний, швидкісний та надійний верстат
• Інноваційна система ЧПУ Siemens Sinumerik 828D Basic T
• Шпиндель-мотор та сервоприводи для всіх осей
• Повністю закрита робоча зона із захисними пристроями
• Висока кількість обертів шпинделя
• Гідравлічний 8-позиційний змінник інструменту типу VDI 30
• Гідравлічний токарний патрон 160 мм; в комплекті поставки жорсткі та м'які кулачки
• Масивна, великорозмірна задня бабка легко переміщається та швидко фіксується
• Висока жорсткість та міцність станини складної форми з численними ребрами жорсткості
• Плоскі напрямні станини та шліфовані кулькові гвинти переміщень по всіх осях.
• Надійна та продуктивна гідростанція з баком ємністю 50 літрів
• 2 передні розсувні дверцята з великими прозорими вікнами
• Мікроперемикачі запобігають запуску верстата при відкритих дверцятах і блокують їх під час роботи
• 2 електронних маховики переміщення по осях X і Z
• Система подачі СОЖ з баком ємністю 99 літрів
• Автоматична система мастила
• Роз'єми RJ45, USB та електроживлення 220 В
• 2 роки гарантії на систему ЧПУ Siemens

Габаритні розміри робочого простору верстата 16ГС25Ф3

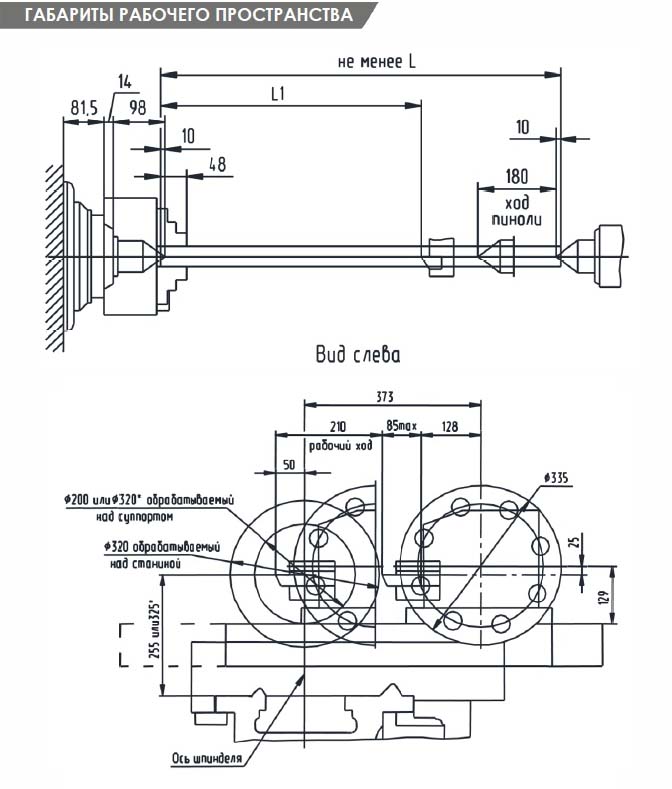

Габаритні розміри робочого простору верстата 16ГС25Ф3

Загальний вигляд універсального токарно-гвинторізного верстата 16ГС25Ф3

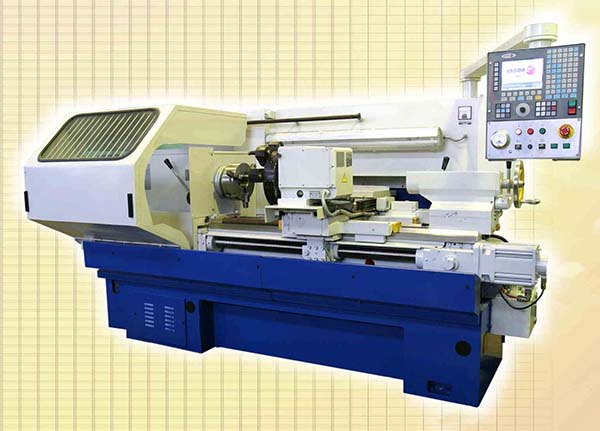

Фото токарно-гвинторізного верстата 16ГС25Ф3

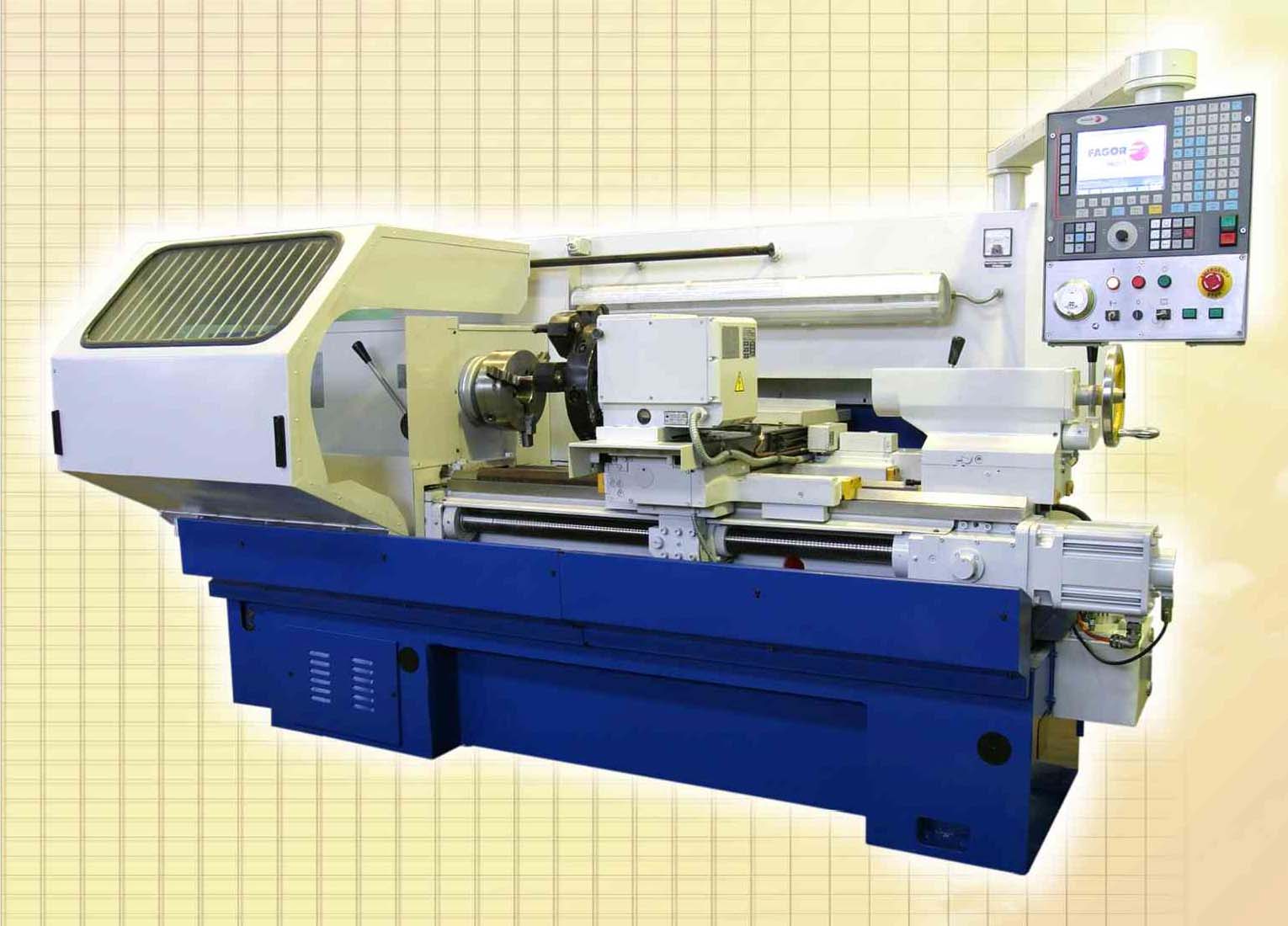

Фото токарно-гвинторізного верстата 16ГС25Ф3. Дивитись у збільшеному масштабі

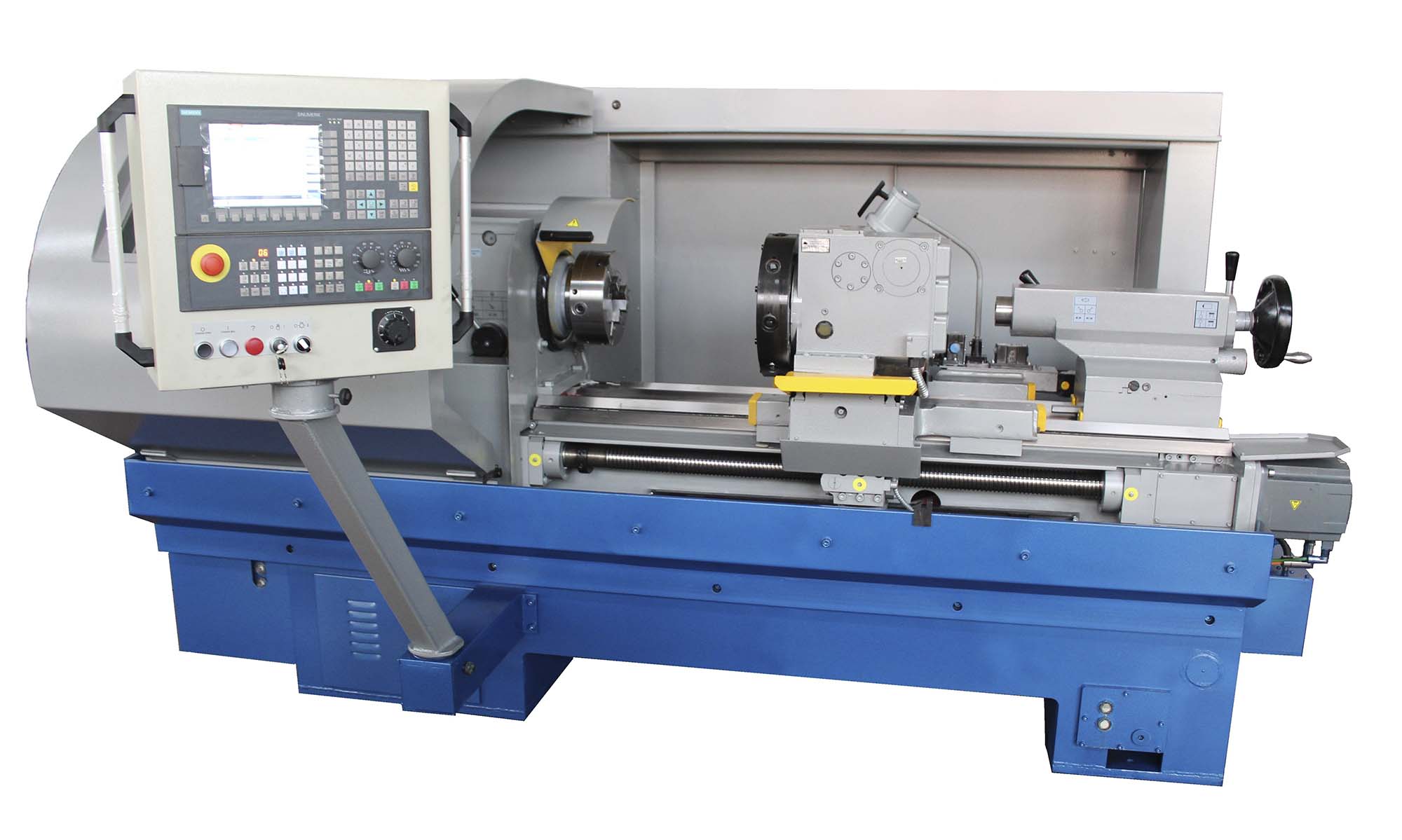

Фото токарно-гвинторізного верстата 16ГС25Ф3

Фото токарно-гвинторізного верстата 16ГС25Ф3. Дивитись у збільшеному масштабі

16ГС25Ф3 Верстат токарний з ЧПУ. Відео.

Технічні характеристики верстата 16ГС25Ф3

Найменування параметру	16GS25F3	16GS32F3
Основні параметри верстата
Клас точності згідно з ГОСТ 8-82	П	П
Найбільший діаметр заготовки, що встановлюється над станиною, мм.	320	320
Висота осі центрів над плоскими напрямними станини, мм	255	325
Найбільший діаметр заготовки оброблюваної над супортом, мм	200	320
Найбільша довжина заготівлі, що встановлюється в центрах (РМЦ = 1000, 1500, 2000), мм	970, 1500, 2000	970, 1500, 2000
Найбільша довжина обробки, що встановлюється в центрах (РМЦ = 1000, 1500, 2000), мм	750, 1300, 1750	750, 1300, 1820
Найбільший діаметр свердла при свердлінні сталевих деталей по сталі / чавуну, мм	25/28	25/28
Шпиндель
Діаметр отвору в шпинделі, мм	55	55
Найбільший діаметр прутка, що проходить через отвір у шпинделі, мм	50	50
Частота обертання шпинделя у прямому напрямку, об/хв	20..2500	20..2500
Кількість прямих швидкостей шпинделя	Б/с	Б/с
Кінець шпинделя за ГОСТ 12593-72	6К ГОСТ 12593	6К ГОСТ 12593
Конічний отвір шпинделя за ГОСТ 13214	Морзе 6	Морзе 6
Діаметр фланця шпинделя, мм	170	170
Найбільший крутний момент на шпинделі, Нм	800	800
Межі кроків метричних різьблень, мм	0,25..40	0,25..40
Супорт
Найбільша довжина поздовжнього переміщення (вісь Z), мм	750, 1305, 1750	750, 1305, 1820
Найбільша довжина поперечного переміщення (вісь Х), мм	210	210
Дискретність завдання переміщення координатами (Х, Z), мм	0,001	0,001
Точність лінійного позиціонування поздовжнього переміщення (вісь Z), мм	0,010	0,010
Точність лінійного позиціонування поперечного переміщення (вісь Х), мм	0,005	0,005
Задня бабка
Центр пінолі з конусом	Азбука Морзе 5 За ГОСТ 13214	Азбука Морзе 5 За ГОСТ 13214
Найбільше переміщення пінолі, мм	180	180
Розмір поперечного зміщення корпусу, мм	±15	±15
Електроустаткування
Електродвигун головного приводу, кВт	11	11
Електродвигун приводу поздовжнього переміщення, кВт	2,5	2,5
Електродвигун приводу поперечних переміщень, кВт	2,5	2,5
Електродвигун насоса СОЖ, кВт	0,25
Сумарна потужність електродвигунів на верстаті, кВт	16,45	16,45
Сумарна потужність споживана верстатом, кВт	17	17
Габарити та маса верстата
Габарити верстата (довжина ширина висота) РМЦ = 1000 мм	3060 х 1775 х 1675	3060 х 1775 х 1675
Маса верстата, кг	3200, 3600, 4300	3200, 3600, 4300
