ГС1725Ф3 Верстат токарний з ЧПУ
Схеми, опис, характеристики

Відомості про виробника токарно-гвинторізного верстата ГС1725Ф3

Розробником та виробником токарно-гвинторізного верстата ГС1725Ф3с є Гомельський завод верстатних вузлів ДЗСУ , заснований у 1961 році.

У 1970 році завод приступив до виготовлення вузлів до токарно-гвинторізних верстатів: коробки подач та фартухи.

З 1976-1991 роки завод входив до складу Московського виробничого об'єднання "Червоний Пролетар".

У 1992 році завод почав випускати токарний верстат моделі ГС526 та його виконання. Верстат ГС526 є прямим аналогом верстата 16к20 .

ГС1725Ф3с Верстат токарний з ЧПУ. Призначення та сфера застосування

Токарний верстат ГС1725Ф3с у патронному виконанні призначений для виконання токарних патронних і центрових робіт у замкнутому напівавтоматичному циклі обробки деталей типу тіл обертання зі ступінчастиним та криволінійним профілем (включаючи нарізування кріпильних різьблень) у різних галузях промисловості в індивідуальному, дрібнопартійному та дрібносерійному деталях. .

Верстат ГС1725Ф3с у прутковому виконанні призначений для токарної обробки деталей із пруткового матеріалу діаметром до 50 мм. На замовлення може комплектуватися автоматичним прутокоподатчиком (барфідером).

Верстат призначений для токарної обробки в замкнутому циклі в патроні та центрах деталей з прямолінійним, ступінчастиним та криволінійним профілем в умовах дрібносерійного та серійного виробництв.

На верстаті можна проводити зовнішнє точення, розточування, свердління, нарізування різьблення за програмою.

Принцип роботи та особливості конструкції верстата

Діапазон регулювання частот обертання шпинделя та подач дозволяє проводити обробку виробів як із звичайних чорних та кольорових металів, так і легованих сталей.

Верстат може застосовуватися в різних галузях промисловості в індивідуальному, дрібносерійному та серійному виробництві з дрібними партіями деталей, що повторюються.

Залежно від модифікацій, що випускаються, до базового позначення верстата додаються наступні буквено-цифрові індекси:

• С1 - Siemens
• С2 - Фагор
• С3 - Mitsubishi
• Г – верстат з автоматичною головкою УГ8;
• Г1 – верстат з автоматичною головкою УГ9326;
• Б - верстат у патронному виконанні;
• Б1 - верстат у прутковому виконанні;
• Т - верстат із транспортером для відведення стружки;
• П1 - верстат з гідравлічним затискачем заготовки в патроні;
• К - верстат з односекційною електрошафою.

Загальний вигляд універсального токарно-гвинторізного верстата ГС1725Ф3

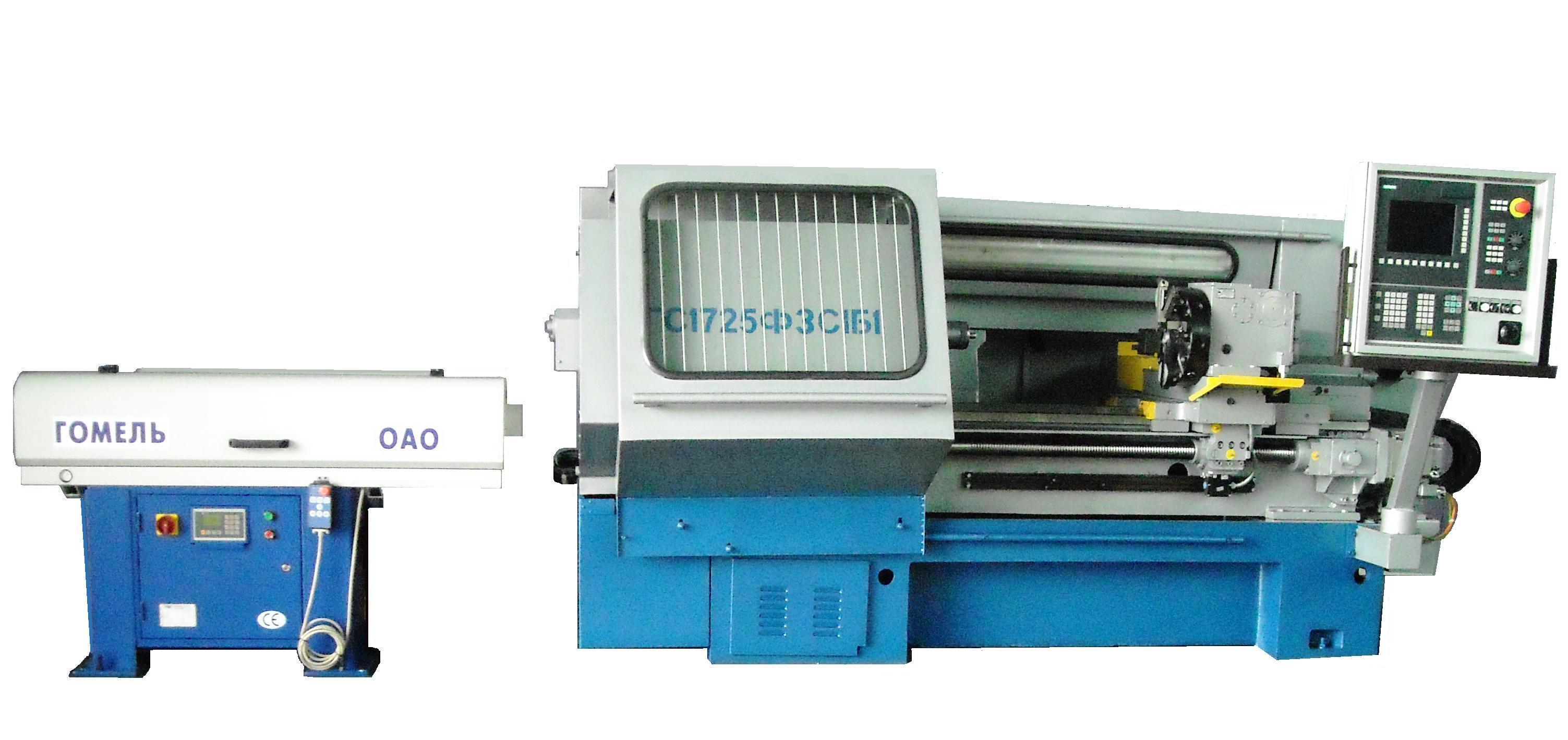

Фото токарно-гвинторізного верстата ГС1725Ф3с

Фото токарно-гвинторізного верстата ГС1725Ф3с. Дивитись у збільшеному масштабі

ГС1725Ф3с Верстат токарний з ЧПУ. Відео.

Технічні характеристики верстата ГС1725Ф3С

Найменування параметру	16GS25F3	16GS32F3	GS1725F3sB
Основні параметри верстата
Клас точності згідно з ГОСТ 8-82	П	П	П
Найбільший діаметр заготовки, що встановлюється над станиною, мм.	320	320	500
Висота осі центрів над плоскими напрямними станини, мм	255	325	255
Найбільший діаметр заготовки оброблюваної над супортом, мм	200	320	200
Найбільша довжина заготівлі, що встановлюється в центрах (РМЦ = 1000, 1500, 2000), мм	970, 1500, 2000	970, 1500, 2000
Найбільша довжина обробки, що встановлюється в центрах (РМЦ = 1000, 1500, 2000), мм	750, 1300, 1750	750, 1300, 1820	750
Найбільший діаметр свердла при свердлінні сталевих деталей по сталі / чавуну, мм	25/28	25/28
Шпиндель
Діаметр отвору в шпинделі, мм	55	55
Найбільший діаметр прутка, що проходить через отвір у шпинделі, мм	50	50
Частота обертання шпинделя у прямому напрямку, об/хв	20..2500	20..2500	5..2500
Кількість прямих швидкостей шпинделя	Б/с	Б/с	Б/с
Кінець шпинделя за ГОСТ 12593-72	6К ГОСТ 12593	6К ГОСТ 12593
Конічний отвір шпинделя за ГОСТ 13214	Морзе 6	Морзе 6
Діаметр фланця шпинделя, мм	170	170
Найбільший крутний момент на шпинделі, Нм	800	800	114
Межі кроків метричних різьблень, мм	0,25..40	0,25..40	0,25..40
Супорт
Найбільша довжина поздовжнього переміщення (вісь Z), мм	750, 1305, 1750	750, 1305, 1820
Найбільша довжина поперечного переміщення (вісь Х), мм	210	210
Дискретність завдання переміщення координатами (Х, Z), мм	0,001	0,001
Точність лінійного позиціонування поздовжнього переміщення (вісь Z), мм	0,010	0,010
Точність лінійного позиціонування поперечного переміщення (вісь Х), мм	0,005	0,005
Задня бабка
Центр пінолі з конусом	Азбука Морзе 5 За ГОСТ 13214	Азбука Морзе 5 За ГОСТ 13214
Найбільше переміщення пінолі, мм	180	180
Розмір поперечного зміщення корпусу, мм	±15	±15
Електроустаткування
Електродвигун головного приводу, кВт	11	11	11
Електродвигун приводу поздовжнього переміщення, кВт	2,5	2,5	2,5
Електродвигун приводу поперечних переміщень, кВт	2,5	2,5	2,5
Електродвигун насоса СОЖ, кВт	0,25	0,25	0,25
Сумарна потужність електродвигунів на верстаті, кВт	16,45	16,45	19,6
Сумарна потужність споживана верстатом, кВт	17	17	20,1
Габарити та маса верстата
Габарити верстата (довжина ширина висота) РМЦ = 1000 мм	3060 х 1775 х 1675	3060 х 1775 х 1675	3120 х 1770 х 3500
Маса верстата, кг	3200, 3600, 4300	3200, 3600, 4300	3500
