2Т118 Верстат вертикально-свердлильний настільний
Опис, характеристики, схеми

Відомості про виробника свердлильного верстата 2Т118

Виробником свердлильного верстата моделі 2Т118 є Гомельський завод верстатних вузлів ДЗСУ , заснований у 1961 році.

Завод вже понад 50 років випускає верстати токарні з ЧПУ; верстати токарно-гвинторізні; верстати свердлильні; вузли верстатів.

У 1970 році завод приступив до виготовлення вузлів до токарно-гвинторізних верстатів: коробки подач та фартухи для верстатів сімейства 16К20.

З 1976-1991 роки завод входив до складу Московського виробничого об'єднання "Червоний Пролетар".

2Т118 Верстат вертикально-свердлильний настільний. Призначення та сфера застосування

Свердлильний настільний верстат 2Т118 призначений для свердління отворів, розгортання, зенкування, нарізування різьблення в дрібних та середніх деталях з чавуну, сталі, кольорових сплавів та неметалічних матеріалів в умовах промислових підприємств, ремонтних майстерень та побутових майстерень.

Простота конструкції верстата 2Т118 забезпечує легкість керування, надійність та довговічність.

Принцип роботи та особливості конструкції верстата

Основними вузлами верстата є:

• Підстава (плита, робочий стіл)
• Кругла колона
• Шпиндельна бабка (свердлильна головка)

Шпиндельна бабка верстата закріплена на круглій колоні та переміщається нею в межах 300 мм.

Свердління на вертикальному верстаті 2Т118 здійснюється подачею шпинделя вручну або механічно. Верстат має 2 механічні подачі шпинделя.

Ручна подача контролюється за плоскою шкалою або упором.

Механічна подача шпинделя відключається автоматично при досягненні заданої глибини отвору, що задається регульованим упором глибини свердління або спрацьовування запобіжною муфтою при перевантаженні.

Механічна коробка швидкостей забезпечує 6 швидкостей обертання шпинделя, які перемикаються двома рукоятками.

Увімкнення-вимкнення обертання шпинделя та його реверсування забезпечується рукояткою реверсу шпинделя.

Пристрій для нарізування різьблення з автоматичним реверсуванням обертання шпинделя при досягненні заданої глибини різьблення.

Верстат 2Т118 є сучасний аналогом верстатів моделей 2118А, 2Н118, 2С125-04, та інших. Має відмінні ергономічні, естетичні, технічні якості, простий в обслуговуванні та експлуатації.

Входить у комплект та вартість верстата 2Т118 :

• Верстат у зборі;
• Втулка перехідна 6100-0141 ДЕРЖСТАНДАРТ 13598 - 1 шт;
• Клин видалення інструменту 7851-0012 ГОСТ 3025 – 1 шт;
• Ключ для електрошафи 2К52-1.89.10.000 – 1 шт;
• Лампа М024-60У2 ТУ РБ 00214280.002 – 1 шт.;
• Поводок 045.0020.003 – 1 шт;
• Посібник з експлуатації – 1 шт.

Додаткове оснащення (постачається за окрему плату):

• Патрон свердлильний 6150-7003-01;
• Патрон свердлильний ПС16В18;
• Перехідне оправлення для приєднання до верстата 6039-4028-0012 ГОСТ 2682;
• Тиски верстатні чавунні неповоротні 7200-0209-02;
• Тиски верстатні чавунні поворотні 7200-0210-02 або ГМ-7212П-02;
• Патрон різьбонарізний 6162-4003 (М3 ... М12) (045.0730.000);
• Комплект запобіжних головок (для патрона різьбонарізного 6162-4003):
• головка 6251-4002М-01 (М4);
• головка 6251-4002М-02 (М5);
• головка 6251-4002М-03 (М6-М8);
• головка 6251-4002М-04 (М8-М10);
• головка 6251-4002М-05 (М10);
• головка 6251-4002М-06 (М12).

Загальний вигляд вертикально-свердлувального верстата 2Т118

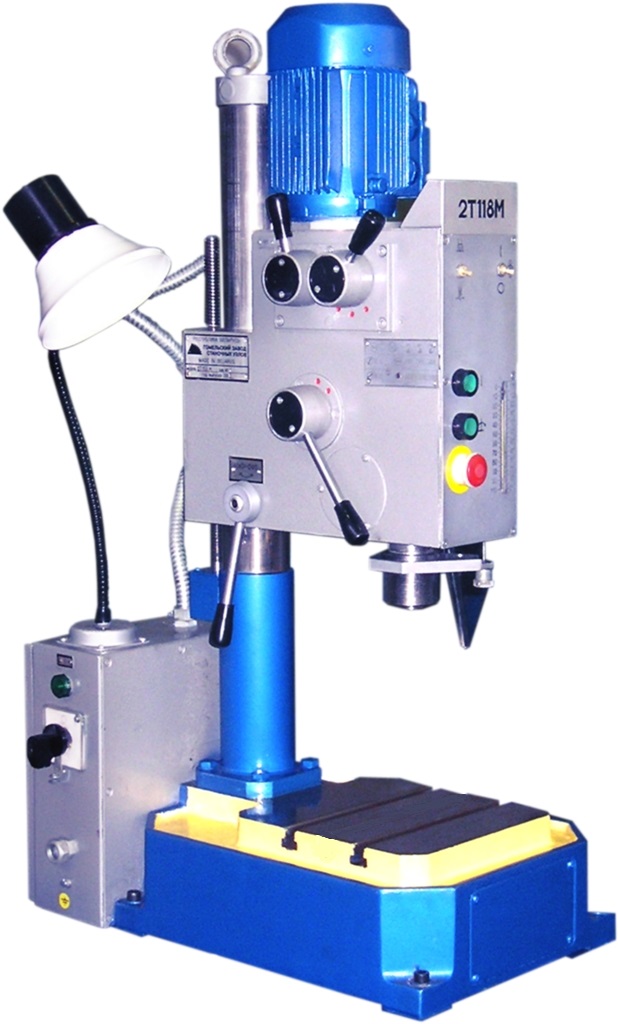

Фото вертикально-свердлильного верстата 2Т118

2Т118 Верстат вертикально-свердлильний настільний. Відео.

Технічні характеристики вертикально-свердлувального верстата 2Т118

Найменування параметру	2T118	2Т125	2Т140	2Т150
Основні параметри верстата
Найбільший діаметр свердління сталі 45, мм	18	25	40	50
Найбільший діаметр свердління у чавуні СЧ20, мм		32	45	60
Найбільший діаметр різьби, що нарізається, в сталі 45, мм	M4..M16	М20	M24	M42
Найменша та найбільша відстань від торця шпинделя до столу	-	0..620	0..700	210..750
Найменша та найбільша відстань від торця шпинделя до плити	100..500	740..900	910..1100	1200
Відстань від осі вертикального шпинделя до колони, що утворює (виліт), мм	195	260	300	360
Точність отворів після розгортання				H9
Робочий стіл
Розмір робочої поверхні плити, мм	250 х 250	500 x 525	560 x 560	615 x 630
Розмір робочої поверхні столу, мм	-	400 х 500	500 х 500	610 x 605
Сумарний кут повороту столу навколо колони, град	-	180°	180°	180°
Сумарний кут повороту столу навколо власної осі, град	-	-	300°	-
Переміщення столу найбільше, мм	-	590	500	540
Діаметр колони, мм		120	145	180
Свердлильна головка. Шпіндель
Найбільше переміщення шпиндельної головки (бабки) колоною, мм	300	-	240	-
Хід гільзи шпинделя, мм	110	160	160	260
Частота обертання шпинделя, об/хв	200, 320, 560, 800, 1200, 2100	80..2000	75..1800	40..1730
Кількість швидкостей шпинделя	6	8	8	12
Кількість подач шпинделя	2	3	3	9
Величина подач шпинделя	0,1; 1,2	0,1; 0,2; 0,3	0,1; 0,2; 0,3	0,06..1,5
Конус шпинделя	Морзе 2	Морзе 3	Морзе 4	Морзе 5 АТ6
Вимкнення подачі при досягненні заданої глибини свердління	Ручне, автоматичне	Ручне, автоматичне	Ручне, автоматичне	Ручне, автоматичне
Реверсування шпинделя на заданій глибині різьблення	Ручне, автоматичне	Ручне, автоматичне	Ручне, автоматичне	Ручне, автоматичне
Найбільший крутний момент на шпинделі, Нм		70	150	400
Найбільше зусилля подачі шпинделя, Н		6000	11 400	15 000
Електроустаткування. Привід
Електродвигун приводу головного руху Потужність, кВт	0,75	1,5	2,2	4
Електродвигун приводу насоса охолодження, кВт	-	0,18	0,18	0,18
Габарит та маса верстата
Габарити верстата (довжина ширина висота), мм	665 х 465 х 1285	950 х 560 х 2200	770 х 540 х 2140	960 х 630 х 2590
Маса верстата (нетто), кг	150	430	575	850
